水泡式空气泄漏半自动检测设备结构

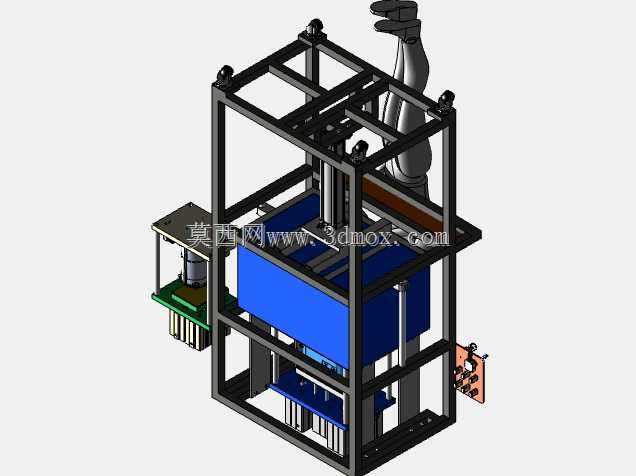

　　在电子元器件尤其是电源类产品的生产制程中，密封性能检测是把控产品可靠性的核心环节，这款半自动检漏设备正是针对中小型密封工件的空气泄漏测试场景开发，依托水泡观测法实现泄漏点的直观判定，适配电源变压器、小型密封壳体等工件的批量制程检测需求。从实际产线布局来看，这类设备通常安置在产品封装工序之后、成品包装之前的检测工位，不需要搭建复杂的真空辅助系统，对车间气源压力的适配范围较宽，普通生产车间0.5-0.7MPa的常规压缩气源即可满足驱动需求，不需要额外配置增压装置，落地部署的门槛较低。设备整体采用方管焊接搭建的框架式承载结构，框架型材选型兼顾刚性与轻量化需求，主支撑立柱选用4040mm规格的标准方管，横向连接辅梁选用3030mm方管，整体框架的外形边界控制在长850mm、宽750mm、高1600mm范围内，安装时只需要预留1000*1000mm的地面操作空间，不需要额外做地基固定，依靠设备底部的可调脚杯即可完成水平校准，适配多数中小型电子加工厂的工位排布需求。

　　设备上部集成了垂直下压的气动执行模组，采用双导杆导向的气缸作为下压动力源，导杆配合直线轴承实现压合动作的平稳导向，避免压合过程中出现偏载导致的工件密封失效，压头位置设计了可快换的工件适配工装，针对不同外形尺寸的被测工件，只需要更换对应仿形的压块即可快速切换生产型号，换型时间控制在10分钟以内，能够满足多品种小批量的生产检测需求。设备中部为测试水槽结构，水槽采用不锈钢板折弯焊接成型，内部容积可完全容纳下压后的被测工件，水槽侧壁设计了透明观测视窗，操作人员可以从正面和侧面两个方向观测工件浸入水中后的气泡溢出情况，精准定位泄漏点的具体位置，水槽底部配置了排水阀门，方便定期更换测试用水、清理槽内沉积的杂质。设备右侧集成了气路控制与操作面板，所有气动阀件、调压阀、压力表都集中安装在侧方的安装板上，气路走线全部在框架内部排布，避免外部管线干涉操作人员的上下料动作，操作按钮采用双手启动的安全设计，只有操作人员同时按下两侧的启动按钮，下压模组才会执行压合、下降浸入的动作，避免误操作导致的安全隐患。从设计逻辑来看，这款设备没有采用复杂的传感器检测方案，而是回归水泡测试法的直观性优势，既降低了设备本身的制造成本，也减少了后期维护的复杂度，操作人员不需要经过复杂的培训即可快速上手，通过目视观测即可完成泄漏判定，不存在传感器误判、参数漂移导致的检测错漏问题。

　　设备后侧预留了机械手安装接口，图中可见的多轴机械手安装位可以根据产线自动化升级需求，后续加装自动上下料机械手，实现从人工上下料的半自动模式到全自动检测模式的升级，不需要对设备主体框架做大规模改动，预留的安装螺孔、气路接口都已经在框架加工阶段提前预制，能够匹配产线逐步自动化升级的节奏。在工件适配性方面，设备的下压行程设计为300mm可调，水槽内部的有效测试空间为长500mm、宽400mm、深350mm，能够覆盖绝大多数小型电源变压器、密封接线盒、小型气动元件的检测尺寸需求，压合压力可以通过侧方的调压阀在0-200kg范围内无级调节，针对不同壳体强度的工件调整合适的压合力，避免压力过大压损工件外壳，同时保证工件与测试工装之间的密封可靠性，不会因为压合处漏气导致测试结果失真。

　　设备下部的框架空间预留了储水辅助结构的安装位置，可根据需求加装小型循环水泵，实现水槽内水体的轻微循环流动，减少水体表面的反光干扰，让气泡观测更加清晰，同时也可以加装简单的过滤装置，滤除工件带入的碎屑杂质，延长测试用水的更换周期。从结构细节来看，所有与水接触的零部件都采用不锈钢或者硬质阳极氧化铝合金材质，避免长期接触水体出现锈蚀污染测试水质，框架外部没有多余的外凸结构，所有棱角位置都做了倒圆角处理，避免操作人员上下料过程中磕碰划伤，设备的维护点全部外露设计，气缸的润滑点、气路接头的检查位置都不需要拆解设备外罩即可完成日常点检，日常维护的工作量极低。
