户外耐候型钣金变压器防护柜体结构

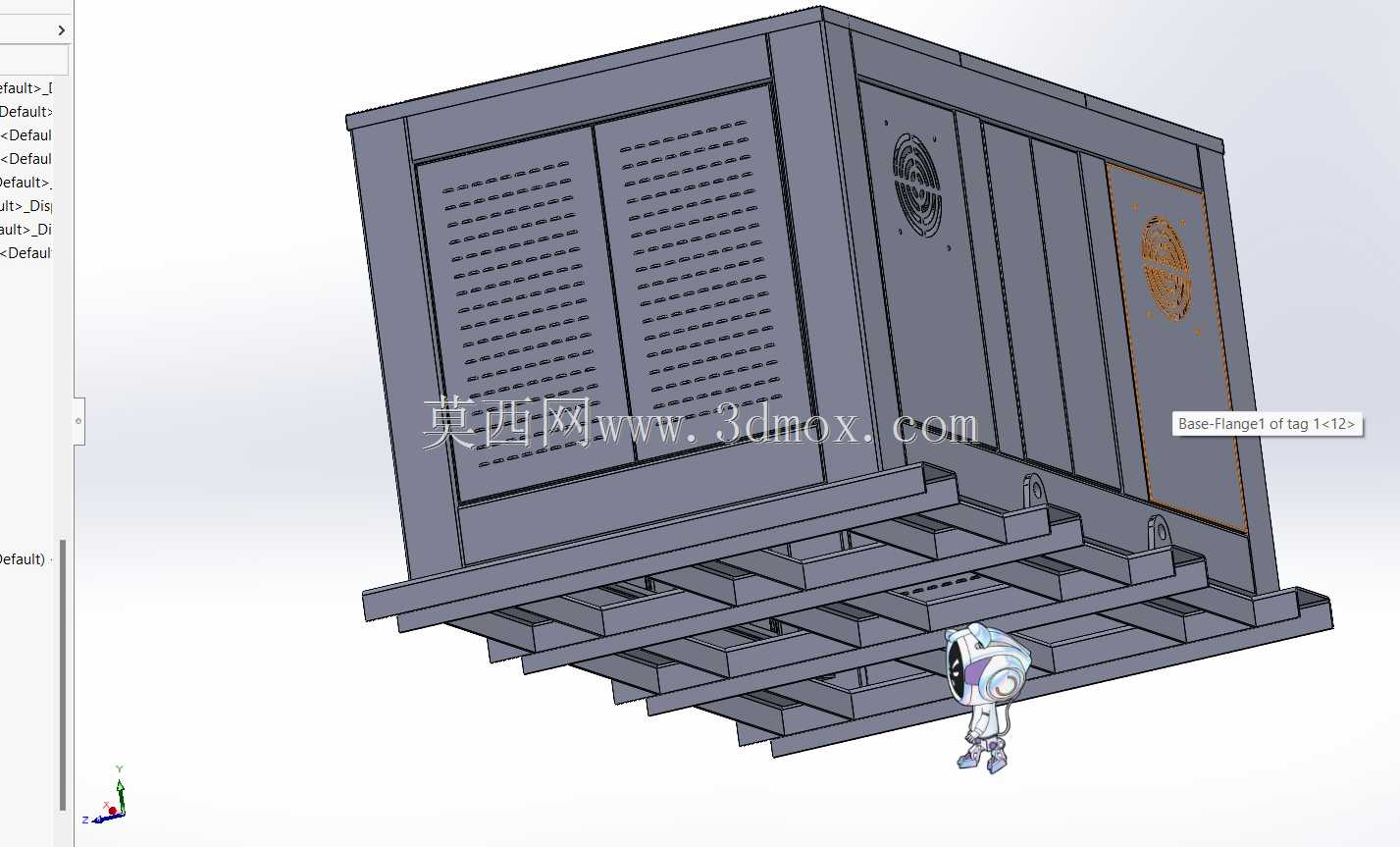

　　在工业厂区配电、商业综合体供电、市政公用设施配电场景中，户外变压器的防护柜体是保障核心供电设备稳定运行的关键结构件，这类钣金柜体需要同时兼顾设备容纳、安全隔离、环境防护、运维便利等多重需求，不能简单等同于普通金属箱体。从实际落地的安装边界来看，这类柜体底部采用多道平行槽钢作为承托底座，底座预留的安装孔位适配常规户外混凝土台基的预埋螺栓间距，安装时无需额外加工过渡连接件，底座的架空高度控制在合理范围，既可以避免地面积水倒灌进入柜体内部，也能给底部线缆进出预留足够的弯曲作业空间，不会出现线缆弯折半径不足导致的绝缘层破损问题。

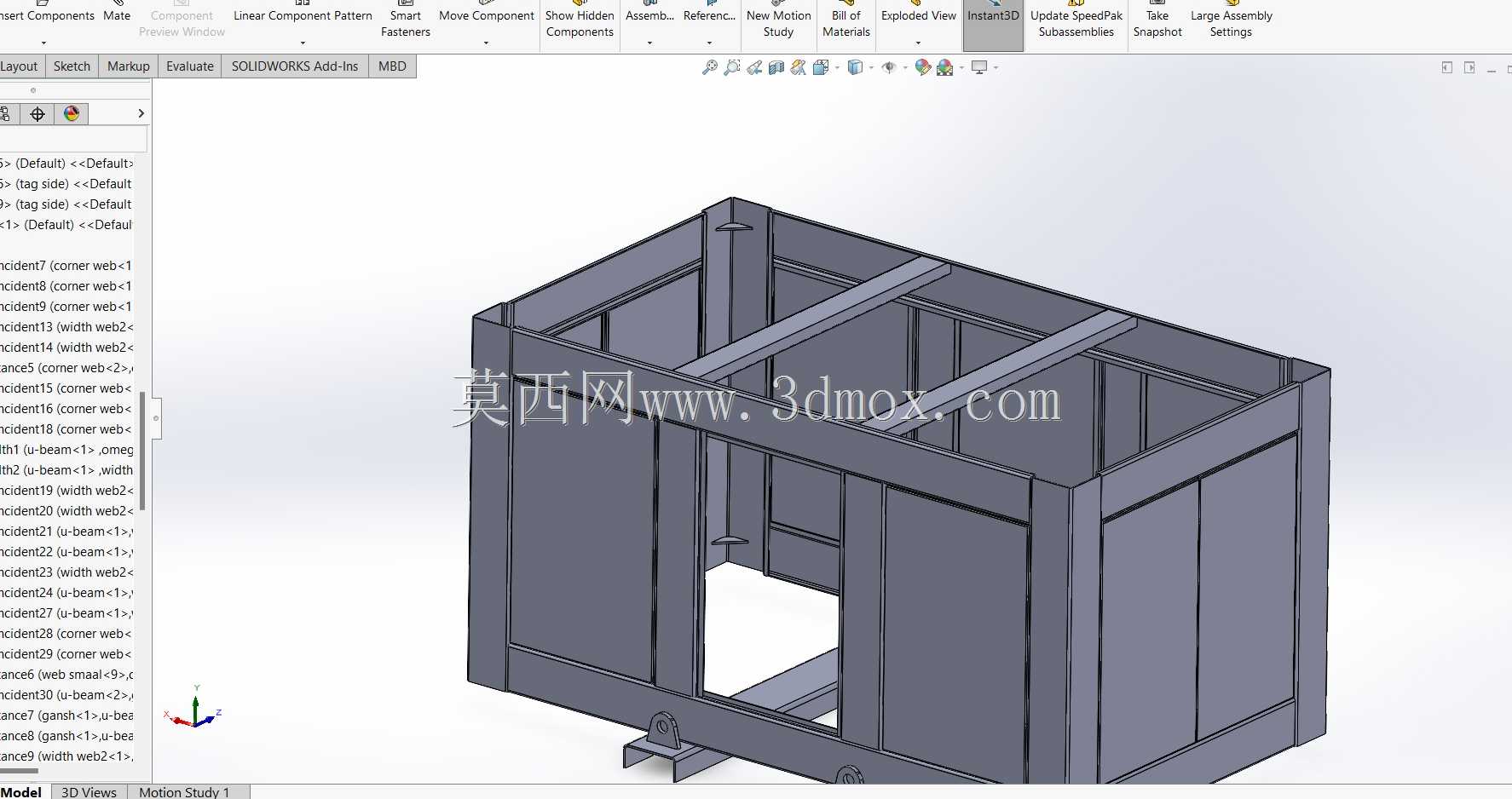

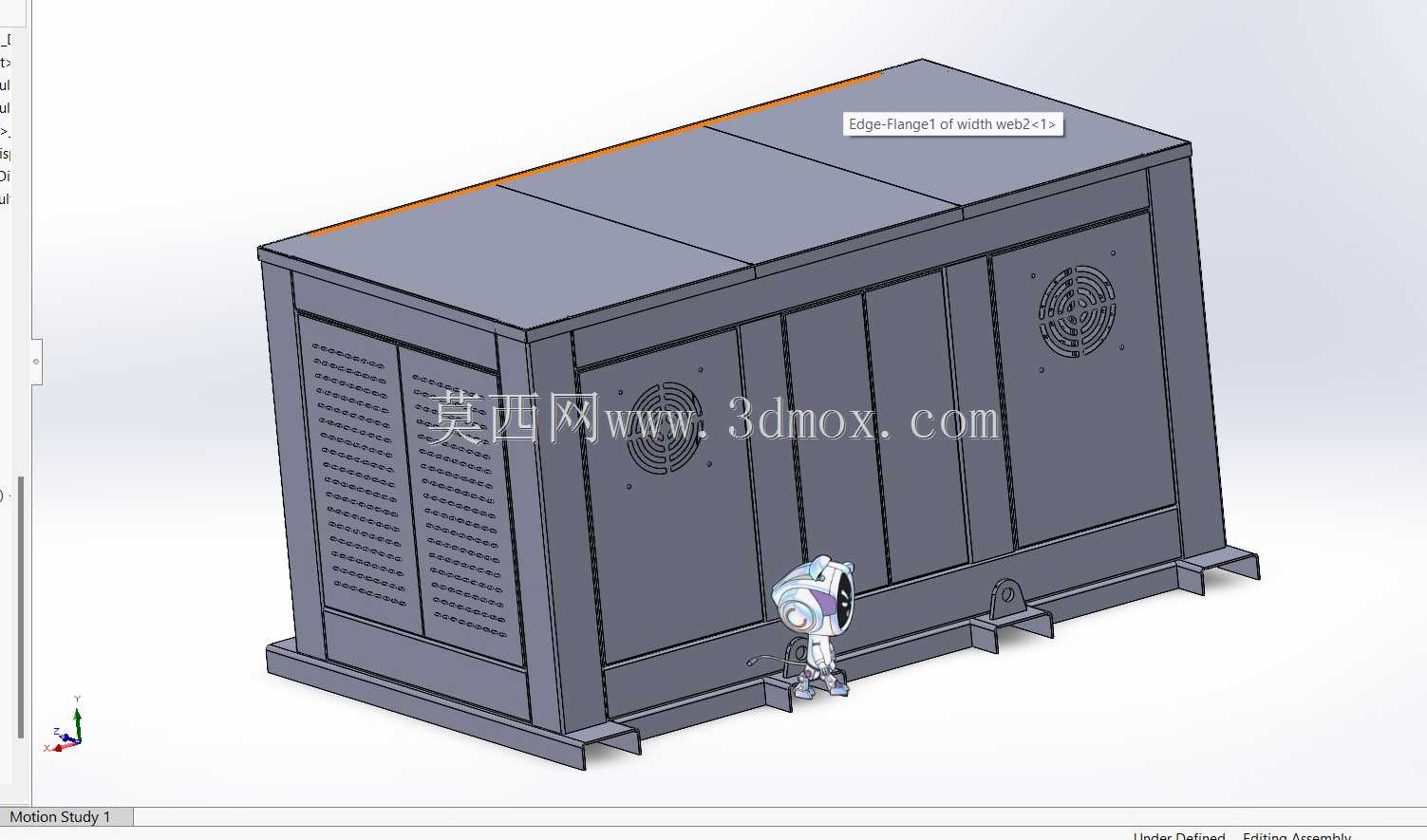

　　柜体的整体框架采用折弯钣金拼接成型，所有拼接边都做了满焊后打磨处理，焊缝处额外做了密封胶填缝，户外使用时可以阻挡雨水、粉尘从拼接缝隙侵入，框架的立柱和横梁折弯处都设计了加强筋结构，避免吊装运输过程中出现框架变形，也能抵御户外大风天气带来的结构载荷。柜体的侧板设计了阵列式长条通风孔，通风孔的开孔方向向下倾斜，既保证柜内变压器运行产生的热量可以通过自然对流排出，也能防止雨水顺着通风孔溅入柜内，通风孔的开孔率经过匹配计算，在保证柜体结构强度的前提下，满足变压器满负荷运行时的散热需求，避免柜内温度过高导致变压器绝缘老化加速。柜体的其中一侧侧板预留了风机安装位，可根据实际使用场景的环境温度选配散热风机，适配高温地区或者高负载运行的配电需求，对应的另一侧柜体门板上设置了圆形观察窗，运维人员无需打开柜门就可以观察柜内设备的运行状态，观察窗采用耐高温透明材质，周边做了密封压边处理，不会出现漏雨漏尘的问题。柜门采用内嵌式安装结构，柜门和柜体框架的贴合处设置了一圈密封胶条，关闭柜门后可以实现IP54级别的防护等级，柜门的铰链采用承重式不锈钢铰链，长期户外使用不会出现锈蚀下垂，柜门配备的锁具具备防雨结构，避免锁孔进水锈蚀导致无法开启。

　　在内部空间设计上，柜体的内部预留了变压器安装的固定点位，点位尺寸适配常规容量的油浸式或者干式变压器安装尺寸，同时预留了线缆走线的线槽空间，高低压线缆可以分开走线，避免出现电磁干扰问题，柜内还预留了接地端子排，所有柜体金属构件都可以可靠接地，避免出现漏电安全隐患。从结构设计的细节来看，柜体所有外露的钣金边缘都做了折边钝化处理，没有尖锐的毛刺外露，安装和运维人员作业时不会被划伤，柜体表面采用户外级粉末静电喷涂处理，涂层厚度均匀，可以抵御户外紫外线照射、酸碱雾气腐蚀，长期使用不会出现涂层脱落、柜体锈蚀的问题。

　　这类钣金柜体的设计没有冗余的装饰结构，所有结构特征都服务于实际功能需求，比如底部的承托底座除了安装固定作用，还可以作为叉车搬运的受力点位，方便设备到场后的转运就位，柜体顶部的折边做了外挑的滴水檐结构，雨水落在顶部后会顺着滴水檐直接排出，不会顺着柜体侧壁流到柜门和侧板的拼接缝隙处。在实际选型应用中，这类柜体可以根据内置变压器的容量调整外形尺寸，安装边界可以适配不同场地的台基尺寸，不需要对现场台基做大规模改造，柜体的模块化结构也方便后期的维护更换，单块侧板或者柜门出现损坏时可以单独拆卸更换，不需要整体更换柜体，降低后期运维成本。
