电源变压器用钣金钢支撑安装固定件

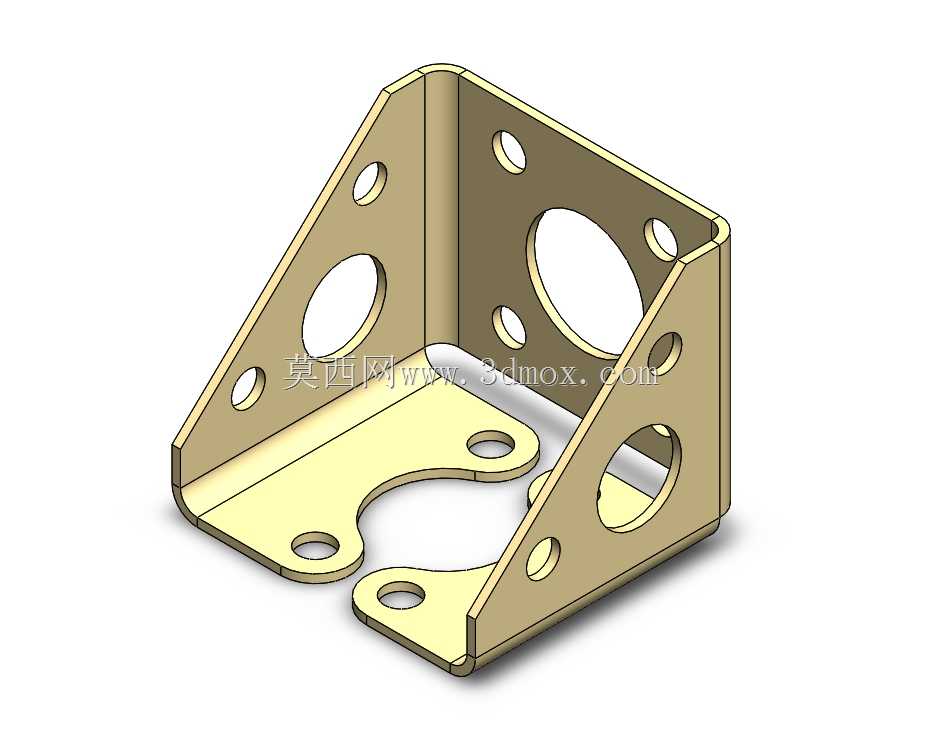

　　从结构功能上看，支撑件的两个垂直立面分别承担不同的连接作用：底部带异形缺口的安装面，是贴合设备安装基板的承托面，上面分布的三个带沉孔的安装孔，对应变压器底部的固定螺柱位置，异形缺口的设计并非为了减重，而是为了避让变压器底部引出的接线端子与接地焊片，避免装配时出现线束挤压、绝缘层破损的隐患；垂直立面的大直径圆孔，是为变压器铁芯的中心定位柱预留的穿装位置，周围分布的多个大小不一的圆孔，一方面可以减少钣金件的整体重量，降低材料消耗，另一方面可以作为散热风道的过流通道，让变压器工作时产生的热量能通过孔洞形成空气对流，降低局部积热的风险，同时部分小孔还可以作为辅助扎带的固定位，用于整理变压器周边的连接线束，让设备内部布线更规整。在中小功率工频电源变压器的装配场景里，这类L型折弯钢支撑是绕线组件与设备壳体之间的核心受力连接构件，区别于常规的平面安装支架，它通过两个互相垂直的安装面，同时实现变压器本体的侧向限位与底部承托，能抵消变压器工作时因铁芯磁致伸缩产生的微幅振动，避免长期运行后连接螺栓出现松动移位的问题。

　　设计这类钣金支撑的时候，首先要确认的是变压器的安装边界尺寸：两个垂直面的折弯高度需要匹配变压器铁芯的叠厚尺寸，保证立面能完全贴合铁芯的侧端面，不会出现支撑悬空或者干涉线圈绕组的情况；折弯处的内R角需要匹配所选钣金材料的折弯系数，通常1.5mm厚度的冷轧钢板折弯内R取0.5倍板厚即可，避免折弯处出现应力集中开裂的问题，同时折弯边要预留足够的压边宽度，保证支撑件的整体刚性，不会在变压器重量压迫下出现折弯变形。安装孔的位置公差需要控制在±0.1mm范围内，因为变压器的安装螺柱位置是与铁芯注塑骨架一体成型的，孔位偏差过大会导致装配时螺柱无法顺利穿入，强行紧固还会造成骨架开裂，影响变压器的绝缘性能。

　　立面与底面的垂直度公差要控制在0.1mm/100mm以内，否则安装后变压器会出现倾斜，导致与周边其他电气元件的安全间隙不足，带来爬电距离不够的安全隐患。从实际应用的角度看，这类钢支撑不仅用于电源变压器的固定，在部分小型控制变压器、脉冲变压器的装配场景中也能通用，只要调整安装孔的孔位间距与折弯高度，就能适配不同功率等级的变压器安装需求。钣金件的表面通常会做彩锌钝化处理，既能提升防锈能力，也能避免钣金件的锋利边缘割伤安装人员的手部，同时镀锌层的导电性能也能保证支撑件与设备壳体、变压器铁芯之间的可靠接地，提升设备的电磁兼容性能，减少变压器工作时对外的电磁辐射干扰。

　　在建模过程中，这类零件需要优先使用钣金特征进行绘制，通过基体法兰、边线法兰、拉伸切除等特征完成整体造型，不能用实体建模后抽壳的方式制作，否则展开后的下料尺寸会出现偏差，直接影响后续的钣金下料、折弯工序的加工精度，绘制完成后需要验证展开状态下的板材轮廓尺寸，确认所有孔位在折弯后不会出现变形，折弯工序的工艺顺序要合理安排，先完成冲孔工序再进行折弯，避免折弯后冲孔出现位置偏移或者孔型变形的问题。另外，支撑件的边缘需要做去毛刺处理，所有外露的锐边都要倒0.2mm的圆角，防止装配过程中划伤变压器的绝缘漆包线，造成绕组短路的严重故障。在设备整体装配时，钢支撑与变压器之间通常会加装0.5mm厚的绝缘青稞纸垫片，既可以避免钣金件与铁芯硬接触产生的振动噪音，也能进一步提升绝缘防护等级，防止出现接地短路的问题。
