嵌入式电源变压机箱结构设计方案

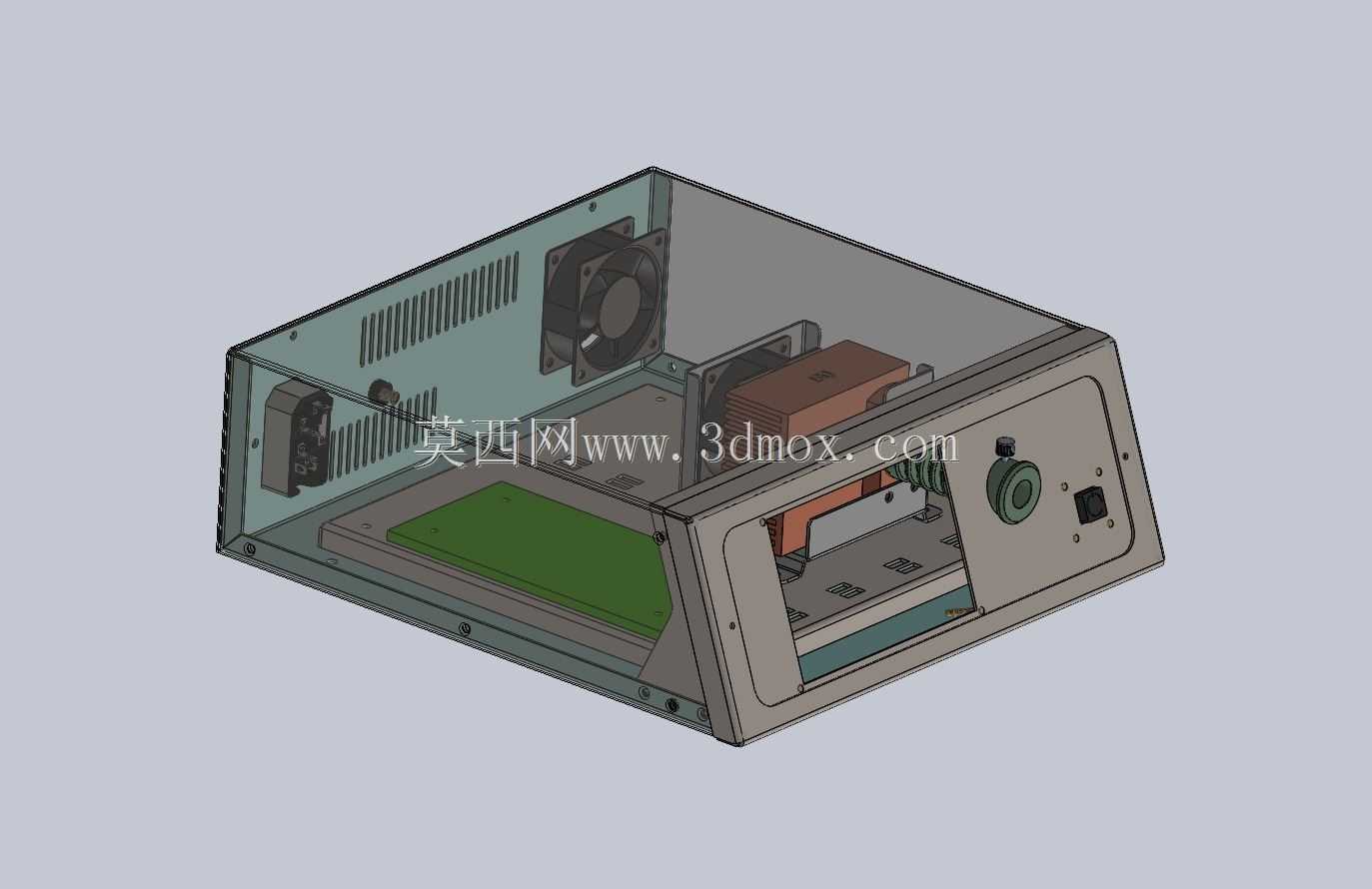

　　从结构设计逻辑来看，整个壳体采用1.2mm厚度的冷轧钢板弯折成型，侧边预留的翻边结构既可以作为壳体拼接的定位基准，也能在安装时直接卡入标准19英寸机柜的安装槽位，不需要额外加装转接支架，适配常规机柜的层板安装孔位间距，安装时只需要在两侧翻边的预留孔位拧入4颗M4固定螺丝即可完成固定，整体安装深度控制在320mm以内，不会占用机柜后部的走线空间。壳体侧面的散热格栅采用等距长条冲孔设计，冲孔间隙控制在3mm，既保证足够的通风截面积满足内部变压器长时间满负载运行的散热需求，也能防止直径较大的金属杂物掉入壳体内部，格栅旁侧预留的80mm轴流风扇安装位，可以根据实际负载功率选择是否加装主动散热组件，当设备运行环境温度超过40摄氏度或者负载持续率达到80%以上时，加装风扇能够将内部核心温升控制在安全阈值内，避免变压器绕组因过热出现绝缘老化加速的问题。在工业控制机柜、小型测试设备、台式实验装置的供电系统搭建场景里，这类集成式变压供电单元是连接市电输入与后端低压负载的核心中转部件，区别于裸露安装的独立变压器，它将变压核心、整流模块、散热组件、接线端口全部整合在封闭金属壳体内，既能够避免车间粉尘、金属碎屑直接落在带电元件上引发短路故障，也能通过壳体的屏蔽作用降低变压过程中产生的电磁干扰对周边精密传感模块的影响。

　　前面板的接口布局完全按照现场接线的操作习惯排布，主电源输入接口设置在面板右侧，配套的船型电源开关紧邻接口位置，操作人员接线时可以在插拔输入插头后直接完成通断操作，不需要在机柜后部摸索开关位置；面板中部的接地端子采用铜质嵌件设计，直接与壳体钣金件导通，接地电阻小于0.1欧姆，满足电气设备的安全接地要求；左侧的多组低压输出接线柱按照电压等级做了间距区分，不同电压等级的接线柱之间预留了10mm的电气间隙，避免接线时出现误碰短路的问题。

　　内部的安装结构采用分层设计，底层的环氧绝缘板直接固定在壳体底部的翻边凸台上，用来布置整流滤波电路与接线端子排，中层的变压器安装座采用折弯支架结构，支架上预留的长条形调节孔可以适配不同功率等级的环形或者E型变压器安装，安装时可以根据变压器的实际尺寸调整固定位置，不需要重新打孔加工；上层预留的走线空间可以将高压输入线与低压输出线分开排布，两类线缆之间通过钣金压条做物理隔离，避免高压线缆对低压信号产生干扰。

　　壳体的拼接方式采用无外露螺丝设计，上下盖板通过侧边的卡扣结构与主框架连接，后期维护时只需要撬开侧边的卡扣即可拆下盖板，不需要拧动大量固定螺丝，能够大幅缩短现场维护的拆装时间；盖板与框架接触的位置贴有导电泡棉条，既可以填补拼接缝隙提升电磁屏蔽效果，也能避免设备运输过程中钣金件之间摩擦产生异响。在实际选型适配过程中，这类集成变压单元可以直接替换原有设备内零散布置的变压组件，不需要重新设计内部安装结构，壳体外部的尺寸公差控制在±0.2mm以内，能够直接适配原有设备的安装腔体，替换过程只需要完成输入输出线缆的对接即可，不需要对原有设备的结构做额外改动。针对不同的使用场景，壳体表面可以选择喷塑或者镀锌处理，在普通室内环境下采用哑光喷塑处理即可满足防锈与绝缘要求，在湿度较大的车间环境下可以选择镀锌板材加工，提升壳体的抗锈蚀能力，延长设备在恶劣环境下的使用寿命。
