单相220-240V感应电动机结构设计

这款单相感应电机的三维结构设计，完全围绕民用小功率动力场景的实际使用需求展开，日常在家用风扇、吹风机、洗衣机、吸尘器、搅拌设备、冰箱、小型食品加工机以及各类厨房小设备中都能见到这类动力单元的身影，它依靠电磁感应原理生成旋转磁场来输出扭矩，不需要额外的启动附件就能直接接入民用单相市电运行，适配普通家庭、小型作坊的供电条件，不需要专门布设三相供电线路，部署门槛极低。

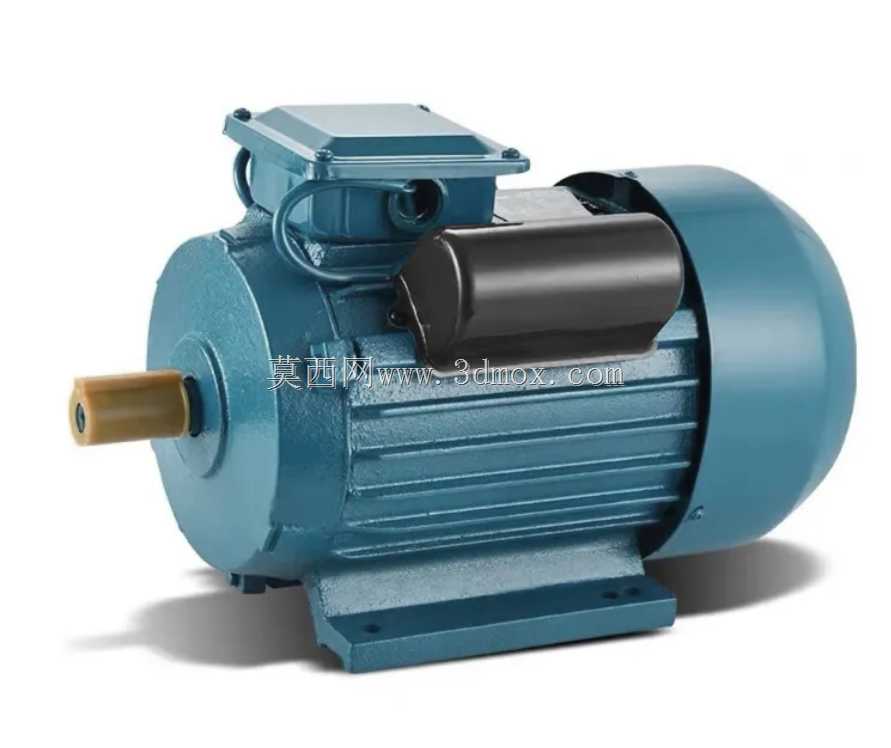

从结构设计逻辑来看，整个机体采用卧式底脚安装布局，机壳表面设计了轴向分布的散热筋，这部分结构不是随意添加的装饰特征，而是经过散热路径核算的：电机运行时定子绕组产生的热量会通过铁芯传导到机壳，散热筋增大了和空气的接触面积，配合转子自带的内风叶带动空气沿轴向流动，就能把运行热量持续带走，保证绕组温度维持在绝缘等级允许的范围内，避免长时间运行出现过热烧毁的问题。机壳顶部的接线盒做了独立的密封腔体设计，进线口预留了线缆密封接头的安装位置，既可以防止日常使用时的水滴、灰尘进入接线部位造成短路，也能对电源线缆做可靠固定，避免拉扯线缆导致接线端子松脱。输出轴侧的黑色圆柱形部件是运行电容的安装位，这个位置的布局经过重心校核，不会因为单侧附加重量导致电机运行时出现额外的振动，同时电容和定子绕组的接线距离最短，能减少线路损耗，也方便后期维护时直接拆卸更换电容，不需要拆解整个电机主体。

尺寸与安装边界方面，这款电机额定输出功率2.2kW，对应3HP马力，额定转速2800RPM，适配240V、50/60Hz的单相供电场景，为2极设计。输出轴的直径为28mm，轴伸长度60mm，轴端加工了8mm宽度的键槽，配套的平键可以和负载端的带轮、联轴器做可靠周向固定，避免传动过程中出现打滑空转的问题。底部的安装脚做了加厚处理，两个安装脚的螺栓孔中心距经过严格公差控制，安装时可以直接匹配标准的电机安装座，不需要额外做打孔调整；安装脚和机壳为一体化铸造成型，结构刚性足够，能承受电机满功率运行时的扭矩反力，不会出现安装脚断裂、机体移位的问题。

建模过程中，所有配合面都按照实际加工公差做了间隙预留：比如端盖和机壳的止口配合、轴承和端盖轴承室的配合、轴承和输出轴的配合，都遵循机械设计的公差配合标准，不会出现虚拟装配里的干涉问题，导出的模型可以直接用来做装配干涉检查、安装布局模拟，也能用来生成工程图指导零部件加工。定子绕组的排布、转子鼠笼的结构都按照实际单相电机的电磁结构做了还原，不是简化的示意模型，做设备整体的运动仿真、负载匹配计算时，可以直接调用这个模型的参数，不需要再重新搭建电机的主体结构。

在实际选型使用时，这类单相电机的优势就是供电适配性强，不需要复杂的控制回路，只要搭配匹配容量的运行电容就能稳定工作，对于没有三相供电的民用场景、小型加工点位来说，是性价比极高的动力选择。建模时特意还原了机体表面的倒角、铸造圆角这些工艺特征，没有做过度的简化，不管是用来做产品渲染展示，还是做设备的整体装配布局，都能和实际零部件的外观、尺寸完全对应，避免出现设计阶段的尺寸偏差，导致后期实际安装时出现干涉、装不上的问题。接线盒的内部空间也做了1:1还原，可以模拟接线端子的排布、线缆的弯曲半径，提前规划好设备内部的走线路径，避免后期布线时出现线缆挤压、弯折过度的问题。输出轴的键槽位置、轴肩尺寸都严格对应标准电机的输出尺寸，配套的联轴器、带轮都可以直接选用标准件，不需要单独定制传动部件，能大幅缩短设备开发的周期，减少非标定制的成本。
