24V规格H7型PX26d基座车用卤素灯泡

商用车24V电气系统的照明部件选型中，H7规格卤素光源是目前重载货运、客运车辆前照灯系统的主流配置之一，本次建模的PX26d基座灯泡，完全匹配商用车前照灯总成的安装接口标准，可直接适配多数重型卡车、大型客车的近光或远光灯座，无需额外修改灯座固定结构。从实际装车场景来看，这类灯泡主要承担车辆夜间行驶时的道路照明功能，工作环境处于发动机舱周边的高温、振动工况下，因此结构设计上需要兼顾抗振性能、耐高温性能与光学定位精度。

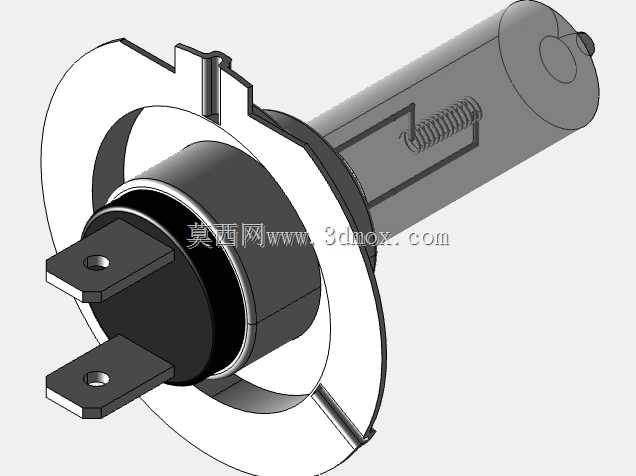

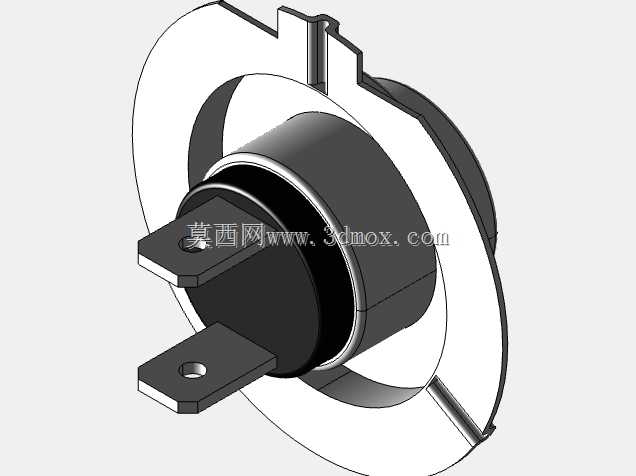

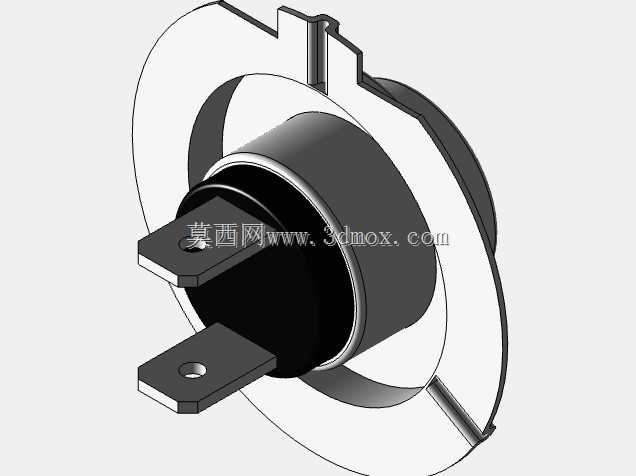

建模过程中首先还原了灯泡的核心安装基准：PX26d基座的金属法兰盘是整个部件的安装定位核心，法兰盘上的三个定位凸台与缺口完全对应灯座内的卡槽结构，安装时只需将凸台对准卡槽插入后旋转一定角度即可完成锁止，法兰盘下方的接地插片与中心供电端子分别对应车辆供电回路的正负极，建模时严格还原了插片的厚度、宽度与伸出长度，确保虚拟装配时不会出现干涉问题。法兰盘的厚度、外径尺寸完全参照行业通用标准，与灯座的配合间隙控制在合理范围内，既保证安装时的顺畅度，也避免车辆行驶振动导致灯泡松动移位。

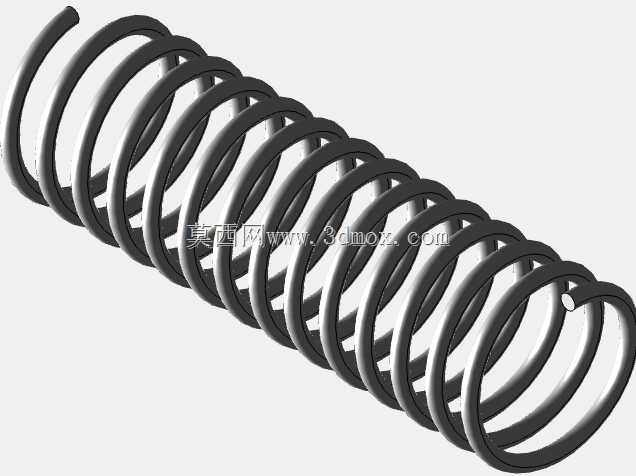

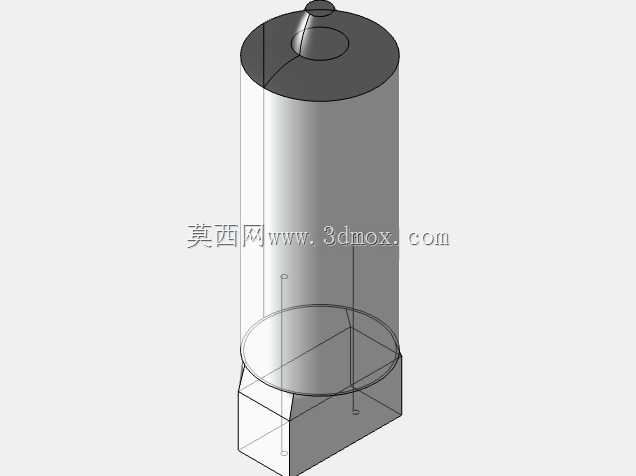

灯泡上部的石英玻璃泡壳是发光腔体的保护结构，建模时还原了泡壳的圆柱形外形与顶部的圆弧封接结构，泡壳内部的灯丝支架采用弯折金属丝结构，灯丝的绕制螺距、安装位置严格对应光学焦点要求——这一点是车灯灯泡设计的核心，灯丝位置如果偏离反光碗的设计焦点，会导致照明光束发散、照射距离不足或者产生眩目问题，因此建模时将灯丝的中心位置与法兰盘的定位基准做了严格的尺寸链校核，确保灯丝轴线与灯座安装轴线的同轴度误差控制在允许范围内。泡壳与金属基座的封接部位采用阶梯压合结构，还原了实际生产中玻璃与金属的密封压合形态，保证结构的密封性，避免工作时外部水汽进入泡壳内部导致灯丝氧化烧蚀。

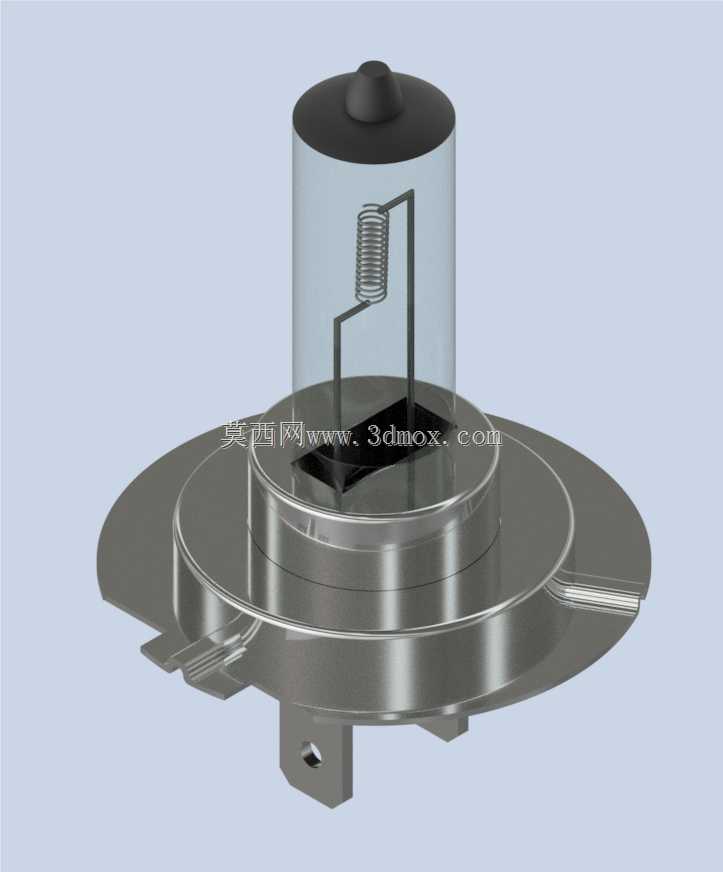

从功能特性来看，24V额定电压的设计完全匹配商用车的车载电气系统，相比12V乘用车灯泡，其灯丝的载流截面更大，抗电流冲击能力更强，适配商用车发电机输出电压波动范围更大的工况。金属基座表面采用镀锌防锈处理，建模时还原了金属表面的哑光镀锌质感，泡壳部分采用透明石英材质的光学属性，内部灯丝采用钨金属的材质表现，能够直观呈现灯泡的实际外观形态。

在安装边界的设计上，整个灯泡的总高度、泡壳外径都严格参照通用H7灯泡的尺寸规范，确保装入前照灯总成后，泡壳不会与反光碗、灯罩等周边部件发生干涉，灯泡突出法兰盘的高度也与灯座的内部深度匹配，安装到位后供电端子能够与灯座内的导电片可靠接触，不会出现接触不良或者过度挤压导致端子变形的问题。对于结构设计从业者而言，这个模型可以直接用于商用车前照灯总成的虚拟装配校验，验证灯座、反光碗、灯罩与灯泡的配合间隙，也可以用于车灯维修配件的选型参考，核对安装接口的匹配性；对于三维建模学习者来说，这个模型涵盖了金属冲压件、玻璃成型件、金属丝弯折件的建模方法，能够练习不同材质零件的装配约束与基准对齐技巧，理解车灯类零部件的尺寸链传递逻辑。
