四珠大功率车载骑行辅助照明LED雾灯

做车载与骑行配套照明结构设计快八年，经手的辅助灯款型不下六十种，这款四珠长条LED雾灯的结构逻辑，是少有的把户外使用痛点和加工落地性平衡得比较到位的方案。先从实际应用场景说，这类灯具的核心使用场景覆盖两类：一类是越野车型、农用作业车辆的前杠加装辅助照明，另一类是长途骑行的电动自行车、山地车的车把前置补光，两类场景的共性要求是抗振、散热够、防水等级达标，同时不能有过多冗余结构增加装车重量。

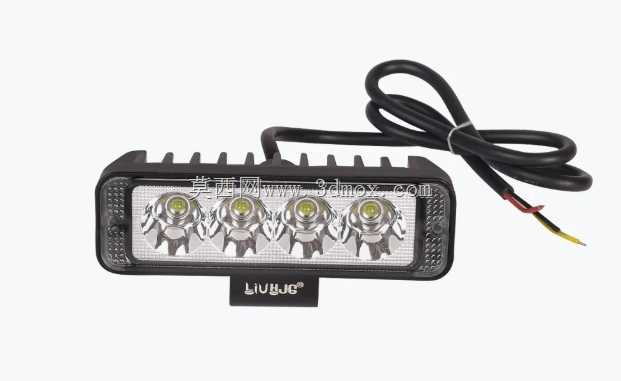

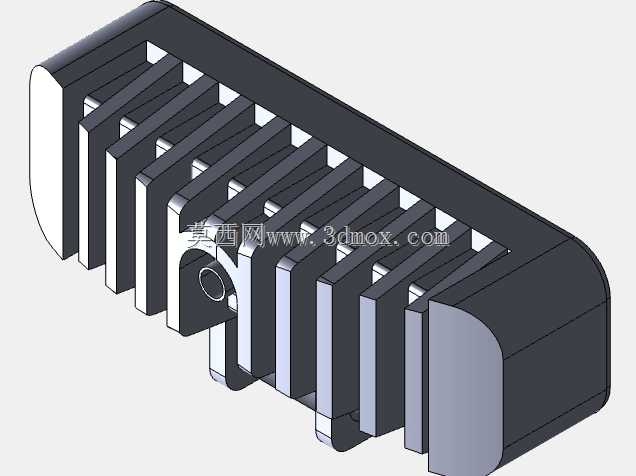

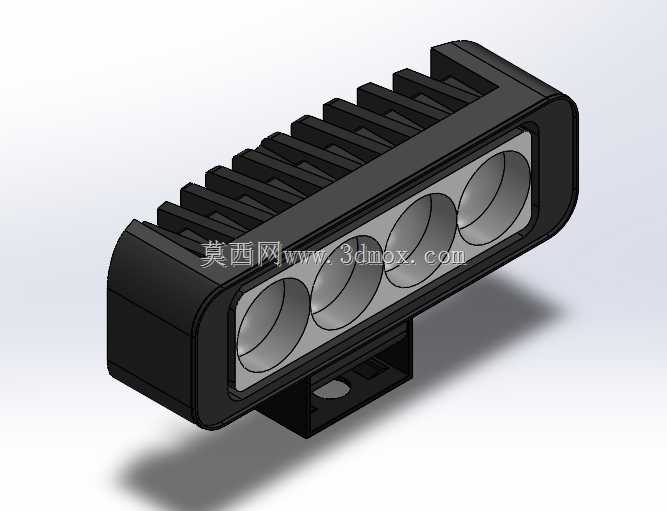

从功能特性拆解来看，灯体正面四颗独立灯珠采用独立反光杯设计，每颗灯珠的反光腔做了独立的挡光边，避免相邻灯珠的光线在腔体内形成漫反射杂光，打出去的光斑边界更清晰，不会在近距离形成眩目光团影响对向通行者的视线。灯体上半部分的散热鳍片是和壳体一体铣出的结构，没有采用后期粘接鳍片的方案，这一点在户外使用场景里非常关键——粘接结构在长期高低温交变、泥水侵蚀的环境下很容易出现脱层，一旦鳍片和主壳体之间出现空气间隙，热阻会陡增，直接导致灯珠结温过高，光衰速度会比一体结构快三倍以上。鳍片的间距做了4mm的留空，这个尺寸是经过实际路试验证的，车辆行驶过程中迎面气流可以顺利穿过鳍片间隙带走热量，不会因为间隙过窄被泥沙、飞虫堵塞散热通道，也不会因为间隙过宽浪费壳体材料、增加整体重量。

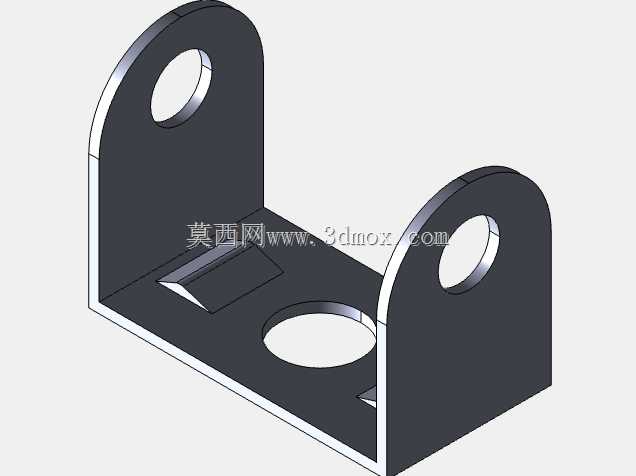

再看安装边界的设计，灯体底部的安装支架采用U型铰接结构，支架上的安装孔做了长圆孔设计，安装时可以根据实际装车位置调整俯仰角度，调整范围覆盖水平向下15度到向上5度，不管是装在车辆前杠低位做近距离铺路，还是装在车顶行李架做远距离探照，都能找到合适的照射角度。安装孔的孔径适配M6规格的固定螺栓，这个尺寸是车载加装件的通用规格，不需要用户额外打孔改丝，市面上通用的灯架、管夹都能直接适配。灯体的整体外形做了圆角过渡处理，所有棱边都做了R2的倒角，没有尖锐的突出结构，一方面是避免装车后磕碰造成漆面划伤，另一方面在骑行场景下如果发生意外倾倒，圆角结构不会对骑行者造成二次剐蹭伤害。

设计思路上，这款灯的壳体采用6061铝合金锻压后CNC精加工的工艺路线，没有采用压铸件方案，主要是考虑到压铸件的内部致密性差，长期在雨天、涉水场景下使用容易出现细微渗水，而锻铝件的材料致密性更好，表面做硬质阳极氧化处理后，盐雾测试可以达到72小时不出现腐蚀点，完全满足户外使用的防腐要求。灯珠和壳体之间涂有0.2mm厚的导热硅脂层，安装时的压紧力控制在15N每颗灯珠，既保证硅脂层可以充分填充接触间隙降低热阻，又不会因为压力过大压碎灯珠的陶瓷基板。灯体正面的透光镜片采用钢化玻璃材质，和壳体之间用硅橡胶密封圈做周向密封，密封压缩量控制在25%，这个压缩量是橡胶密封的最优区间，既可以保证IP67级别的防水能力，又不会因为压缩量过大导致密封圈长期受压出现永久形变失效。

从结构强度的角度考虑，灯体的侧壁厚度做了3mm的均匀壁厚，这个厚度在跌落测试中可以承受1.5米高度自由跌落到水泥地面的冲击，不会出现壳体开裂、灯珠移位的问题。背部的出线孔做了防水格兰头结构，线缆采用橡胶护套线，格兰头的锁紧力可以承受50N的线缆拉力不出现松动，避免车辆行驶过程中线缆被拉扯导致接线脱落。很多同类产品在设计时会盲目追求灯珠功率，忽略散热和结构强度的匹配，这款灯的功率设定和散热面积是经过热仿真校核的，环境温度35摄氏度下持续点亮2小时，灯珠结温可以控制在85摄氏度以内，远低于灯珠120摄氏度的额定结温阈值，能保证三万小时以上的有效使用寿命。

实际选型时需要注意，这款灯的供电电压适配12V-24V的直流供电系统，覆盖了绝大多数乘用车辆、农用机械、电动两轮车的供电范围，不需要额外加装电压转换模块。安装时要尽量避开发动机排气侧的高温区域，虽然灯体本身的耐温可以达到120摄氏度，但长期处于高温环境下会加速线缆橡胶层的老化，缩短整体使用寿命。如果是用于自行车骑行场景，搭配通用的橡胶管夹就可以固定在车把横管上，整体重量控制在300g以内，不会给车把增加过多的负重影响操控灵活性。
