半导体工艺用连体式真空手套箱结构

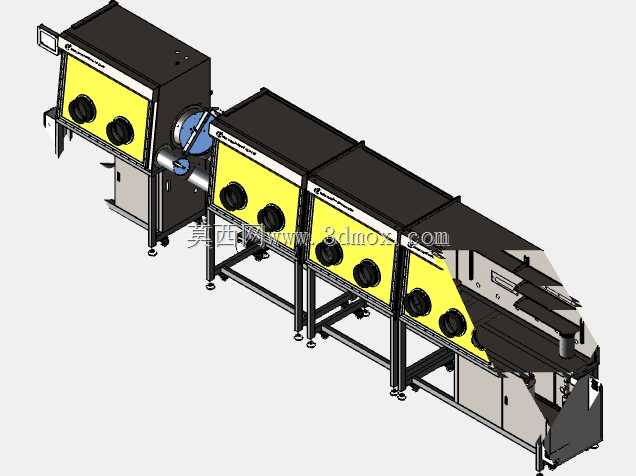

　　这套连体式手套箱结构，核心是为磁控溅射涂层工艺提供无水无氧的密闭操作环境，在半导体晶圆加工、功能薄膜沉积的产线前段工序里，这类设备是衔接样品前处理与镀膜工序的关键载体，能避免样品在转移过程中接触大气造成的表面氧化、水汽吸附问题，直接影响薄膜沉积的成膜质量与器件良率。从结构布局来看，整套设备采用多工位串联的模块化设计，沿长度方向依次排布过渡舱、操作工位、工艺对接段，每个操作工位正面设置两个带密封法兰的操作手套口，操作人员可通过丁基橡胶手套在密闭腔体内完成样品装夹、工位转移、预处理操作，全程无需破坏腔体内部的惰性气体氛围。

　　过渡舱位于设备最左侧，是腔体内外物料传递的唯一通道，配备独立的抽真空与气路置换接口，传递物料时先对过渡舱单独抽真空、充入高纯氩气完成气氛置换，再打开内侧舱门把物料送入操作腔，避免每次传递物料都破坏主腔体的气氛环境，能大幅减少高纯惰性气体的消耗量，也能缩短气氛恢复的等待时间。主腔体采用铝型材框架搭配冷轧钢板焊接的密封腔体结构，腔体底部设置可调脚杯支撑，可通过调整脚杯高度完成设备水平校准，保证腔体密封面的平面度符合真空密封要求，避免长期使用后因地面沉降造成密封面错位漏气。

　　每个操作工位的正面面板采用醒目的黄色标识，既和黑色的腔体顶盖形成视觉区分，也能让操作人员快速定位操作手套的安装位置，面板上预留了观察窗安装位，采用高透钢化玻璃作为观察窗体，配合腔体内置的照明光源，能无死角观察腔体内的操作状态，避免操作盲区造成的样品磕碰、装夹错位问题。设备右侧直接对接磁控溅射工艺腔体，两者之间采用闸板阀实现密封隔断，当样品在操作腔内完成前处理后，打开闸板阀即可通过内置的传输导轨把样品送入镀膜腔，全程处于密闭的惰性气体环境下，彻底杜绝大气环境对样品表面的污染。

　　从安装边界来看，整套设备的长度方向预留了维护检修空间，设备后侧预留了气路、电路、真空管路的走线槽位置，腔体底部的支撑框架采用标准化铝型材拼接，可根据实际产线的工位需求增减操作段长度，适配不同产能规模的工艺线布局。腔体内部设置了多层置物台，可临时存放待处理的样品、工装夹具，置物台采用镂空设计，不会影响腔体内的气体循环流场，保证气氛均匀性。操作手套采用快压式法兰固定，当手套出现老化破损时，无需拆开整个腔体密封结构，只需松开快压法兰即可快速更换手套，降低日常维护的工作量。设备左侧的过渡舱旁集成了电气控制与气路控制单元，把真空计、气路阀门、压力显示元件集成在独立的控制舱内，操作人员站在主操作位即可完成过渡舱的抽气、充气操作，无需往返走动。整套结构的密封设计是核心要点，所有腔体拼接处都采用O型圈密封结构，密封槽的加工精度控制在合理公差范围内，保证腔体漏率满足工艺要求，避免外界空气渗入破坏内部气氛。在三维建模过程中，所有密封法兰的安装孔位、铝型材的连接位置、脚杯的调节行程都按照实际加工装配公差做了预留，可直接作为结构细化设计的基础框架，也能用于产线布局的空间校核，提前验证设备安装所需的场地尺寸、维护操作空间是否满足要求，避免后期进场安装时出现空间干涉问题。
