多工位连体式真空操作手套箱结构设计

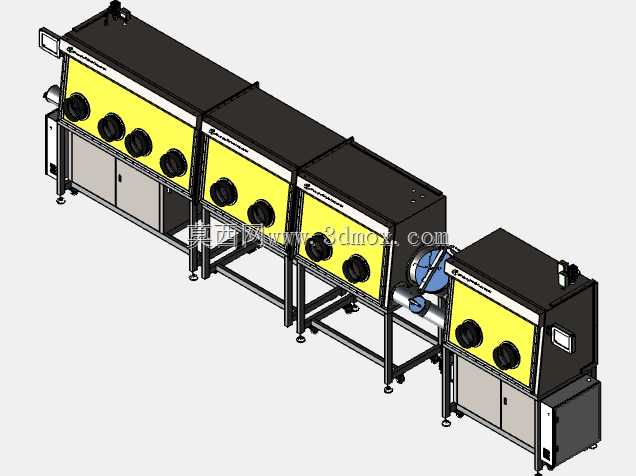

这套多工位连体式手套箱的三维结构，核心面向对水氧含量、粉尘浓度有严苛管控要求的操作场景，常见于锂电新材料研发、有机光电器件制备、特种化工合成、无菌医药分装这类无法在常规大气环境下开展作业的工况。从结构排布来看，整线采用分段模块化拼接思路，四个独立操作单元通过过渡腔体串联，既可以实现单工位独立作业，也能完成多工序连续流转操作，避免物料在不同工序转运过程中暴露在外界环境中，破坏腔体内的惰性气体氛围或洁净度等级。

操作面板采用大倾角斜置设计，每个操作单元配置两个圆形手套安装法兰，法兰中心距按照成年男性立姿操作的肩宽数据设定，操作孔高度匹配人体站立时的手臂自然伸展区间，长时间操作不会产生过度的肢体疲劳；视窗采用整块透明耐冲击板材嵌装，视野覆盖整个操作腔体内部，无结构遮挡盲区，操作人员可以清晰观察腔体内的物料状态与操作动作。每个单元下方配置独立的储物柜体，可放置常用操作工具、待处理物料与临时废弃物，柜体与主腔体做密封隔断，不会破坏主腔体的压力平衡。

主腔体顶部为整体式盖板结构，预留了传感器安装位、气体置换接口、照明模块安装槽，可根据实际工艺需求加装水氧分析仪、真空压力表、低温冷阱、加热台等附属配件，不需要对主腔体结构做二次打孔改造。相邻操作单元之间的过渡通道配置密封闸板阀，当某一个单元需要维护或开门取放物料时，可关闭闸板阀隔离该单元，其余工位仍可维持正常的工作氛围，减少整线气体置换的时间与惰性气体损耗。整线末端配置独立的过渡舱，过渡舱带独立抽真空与充气接口，是外界物料进出主腔体的唯一通道，采用双门互锁结构，任意时刻仅能开启一侧舱门，从结构上杜绝外界空气直接进入主操作腔体的可能。

从安装边界来看，整线采用方管焊接框架作为支撑主体，底部配置可调式支撑脚杯，可适应地面不平整的安装场景，调节范围覆盖±20mm的地面高差，不需要额外做预埋基础，普通实验室环氧地坪即可满足安装承重要求；整线总长度按照四个单元串联排布控制在6米区间内，深度方向控制在1.2米，操作侧预留1.5米以上的站立操作空间即可满足使用需求，背部预留0.8米的维护空间即可完成管路、阀门的检修作业。

结构设计上充分考虑了密封可靠性，所有腔体拼接处均采用嵌入式密封槽搭配氟橡胶密封圈，螺栓锁紧间距控制在100mm以内，保证长期使用下的密封性能，避免出现微漏导致腔体内水氧值超标。手套法兰采用快压式锁紧结构，更换破损手套时不需要借助专用工具，单人即可在五分钟内完成手套更换作业，减少设备停机维护时间。腔体内部做圆角过渡处理，无清洁死角，配合腔体内置的循环过滤系统，可快速沉降操作过程中产生的微量粉尘，维持腔体内的洁净度等级。

在实际工况使用中，这类连体式手套箱相比单台独立手套箱，最大的优势在于工序流转的连贯性，比如锂电电极制备、电芯封装、性能测试这几个工序可以分别布置在不同的操作单元内，物料通过腔体内部的传递通道直接流转，不需要反复经过过渡舱抽真空充气，大幅提升作业效率，同时也减少了物料转运过程中接触外界环境导致的性能劣化问题。框架结构做了加强处理，腔体顶部可承重不超过50kg的附属设备，满足大部分工艺配套设备的安装需求，不需要额外搭建外部支撑架。
