桌面级FDM熔融沉积成型3D打印设备

从结构设计角度拆解这套桌面级增材制造设备，首先要明确其核心应用场景覆盖创客空间原型打样、中小学科创教学实训、小型工作室非标零件快速试制、个人爱好者创意制作等多个领域，区别于工业级大尺寸打印设备，该机型主打小空间部署、低门槛操作的使用需求，不需要配套工业级稳压供电、恒温厂房等严苛环境条件，普通办公桌面即可完成安装部署。

设备实际用途聚焦热塑性耗材的熔融堆叠成型，可兼容PLA、ABS、TPU等常见1.75mm直径打印耗材，能够完成结构验证件、创意摆件、定制化工装夹具、教学演示模型等多种制件的加工，加工过程无需额外工装夹具辅助，仅需将模型文件切片后导入设备即可启动成型流程，相比传统减材加工方式，不需要提前准备刀具、毛坯料，小批量单件试制的周期可压缩至数小时级别。

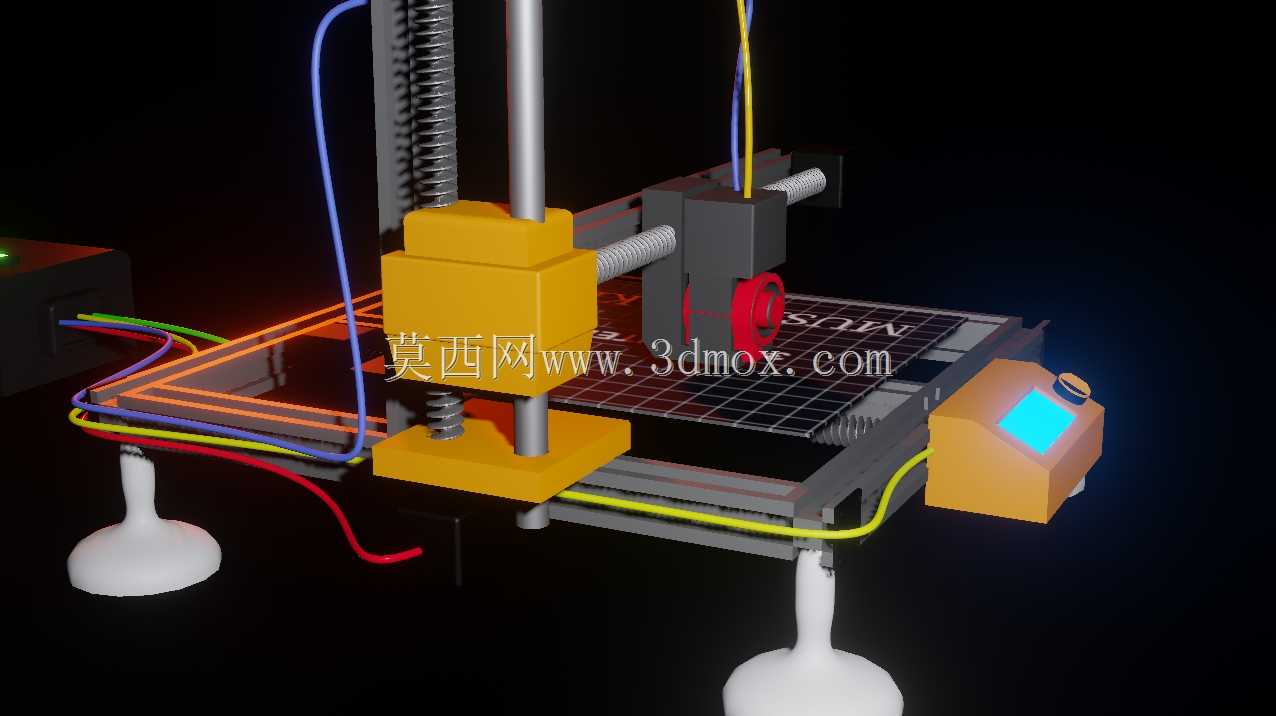

从功能特性来看，该机型采用笛卡尔坐标系运动架构，X轴负责挤出头的横向移动，Y轴负责成型平台的纵向进给，Z轴通过双光杆导向完成成型平台的垂直升降，运动导向部件采用直线光轴配合自润滑铜套，兼顾运动顺滑度与后期维护便捷性，不需要频繁加注润滑脂即可保证长期运行精度。挤出机构采用近端送丝设计，送丝齿轮与挤出头加热块距离较短，能够减少耗材送进过程的迟滞，对于柔性耗材的打印适配性优于远端送丝结构，加热块最高工作温度可覆盖常规热塑性耗材的熔融区间，配合散热风扇可实现耗材挤出后的快速冷却定型，减少制件翘曲变形风险。成型平台采用网格玻璃面板，打印前不需要额外粘贴美纹纸或涂覆胶水，耗材冷却后即可自动与平台脱离，降低取件难度，平台底部配有调平弹簧，可手动完成平台水平度校准，保证首层打印的附着力均匀。

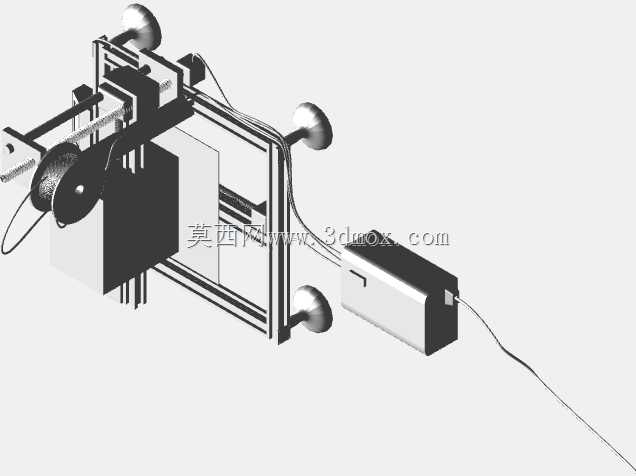

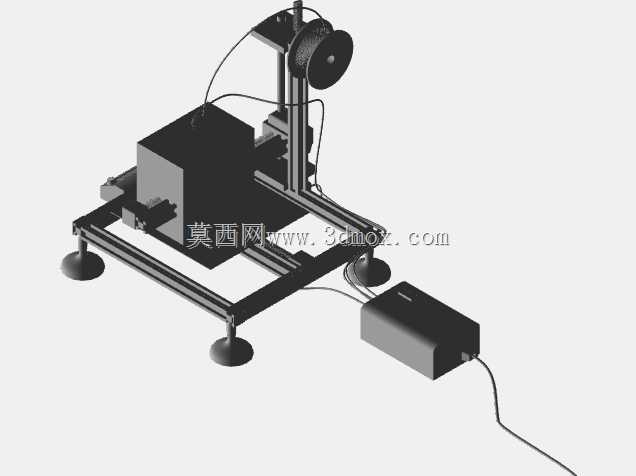

设计思路上优先考虑普通用户的装配与维护需求，整体框架采用标准铝型材配合紧固件拼接，不需要定制化焊接机架，所有零部件均采用通用标准件，后期更换易损件时不需要采购专属定制配件，挤出头的喷嘴采用标准螺纹接口，堵塞后可快速拆卸疏通或直接更换。走线布局采用拖链收纳设计，所有运动部件的线缆都收纳在柔性拖链内部，避免设备长期往复运动过程中线缆出现弯折疲劳断裂，设备侧方集成了耗材架与控制模块，控制模块带有显示屏与操作旋钮，可脱机完成打印参数调整、文件选择、启动暂停等操作，不需要全程连接电脑。

外形尺寸与安装边界方面，该机型整体占用空间控制在400mm×400mm×500mm范围内，成型有效打印区域为200mm×200mm×200mm，能够满足绝大多数日常小型制件的加工需求，设备底部配有四个硅胶减震脚垫，安装时只需要保证放置台面水平承重不低于10kg即可，不需要额外打膨胀螺栓固定，运行过程中Z轴升降速度控制在合理区间，运动噪音低于55分贝，适合在办公、教学等对噪音有要求的场景使用。设备的进料口位置预留了耗材断料检测的安装位，用户后期可自行拓展断料暂停、续打功能，控制板预留了外接温控、自动调平传感器的接口，可根据自身使用需求拓展功能模块，不需要重新更换主控板。从结构刚性来看，Z轴双光杆的直径选用8mm规格，配合锁紧螺母可将Z轴的定位精度控制在0.1mm以内，X、Y轴的同步带采用齿形同步带，张紧机构采用外置调节螺丝，长期使用出现同步带松弛时，不需要拆解设备外壳即可完成张紧度调整，日常维护的操作门槛极低。
