工业搅拌器生产线工位布局三维设计

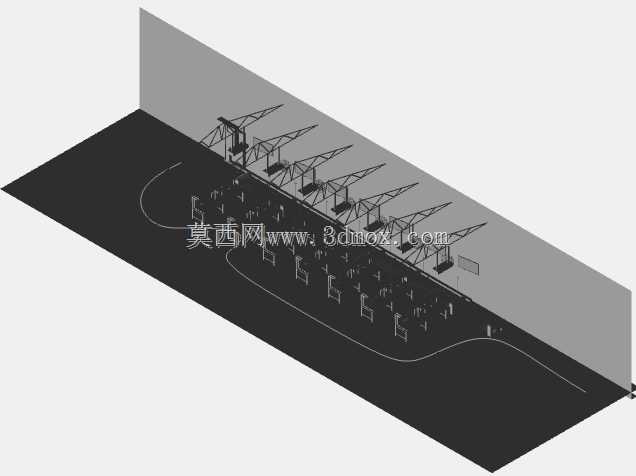

　　这套三维设计方案聚焦小型工业搅拌器的装配生产场景，还原了单条流水作业线的完整工位排布逻辑，可直接用于车间前期规划、产线节拍验证以及新员工操作培训的可视化参考。从实际落地的工程角度出发，设计时首先考虑的是工位之间的物料流转距离，整条产线沿直线排布，相邻工位的操作间距控制在1.2米到1.5米之间，既避免操作人员转身取件时的动作干涉，也能保证物料框放置在手臂可及的舒适作业范围内，减少无效动作带来的工时损耗。产线起始端设置原料暂存区，紧邻的第一个工位负责搅拌轴与桨叶的预装，此处预留了小型压装工具的放置空间，台面上的定位卡槽按照搅拌轴的直径公差做了0.2毫米的间隙设计，既能快速放入工件，也不会在压装桨叶时出现轴体偏移的问题。

　　往后依次是密封组件安装工位、电机对接工位、壳体紧固工位以及通电检测工位，每个工位的侧边都预留了工具挂板的安装位置，常用的扭力扳手、十字螺丝刀、内六角套件都可以就近悬挂，不需要操作人员离开工位取放工具。产线末端连接成品暂存台，暂存台的高度与最后一个检测工位的台面齐平，检测合格的成品可以直接平移推送至暂存区，减少搬运抬升的动作。在外形尺寸与安装边界的考量上，整条产线的总长度控制在12米以内，宽度方向单侧操作的净空间预留不小于0.8米，产线背部与车间墙体之间预留0.6米的检修通道，方便后期对产线底部的电气线路、气路管线进行维护检修。产线的地面安装基准采用膨胀螺栓固定的方式，每个工位支脚的安装孔位都在三维模型中做了精准定位，现场施工时可以直接按照模型标注的坐标点打孔，不需要二次测量放线。设计过程中还特意考虑了不同型号搅拌器的混线生产兼容性，每个工位的定位夹具都做了快换接口设计，更换不同规格产品时，只需要更换对应的定位块，不需要调整整个台面的高度和位置，换型时间可以控制在10分钟以内，适配小批量多批次的生产需求。

　　从功能特性来看，这套布局方案没有采用复杂的自动化输送线，而是采用低成本的流利条滑道作为工位间的物料传递载体，工件放在专用的工装托盘上，依靠重力就可以滑到下一个工位，既降低了设备采购成本，也减少了后期输送设备的维护工作量，对于产能在每日50台到80台的中小型生产车间来说，这种布局的投入产出比远高于全自动输送线。在安全边界的设计上，每个工位的操作区域都用黄色警示线做了虚拟划分，模型中也标注了人员行走的安全通道宽度，主通道宽度不小于1.5米，保证物料推车可以顺畅通行，不会与操作位的人员发生碰撞。通电检测工位特意做了绝缘台面的设计预留，检测区域的周边设置了透明防护挡板，防止检测过程中出现电路打火飞溅的情况，符合车间安全生产的规范要求。

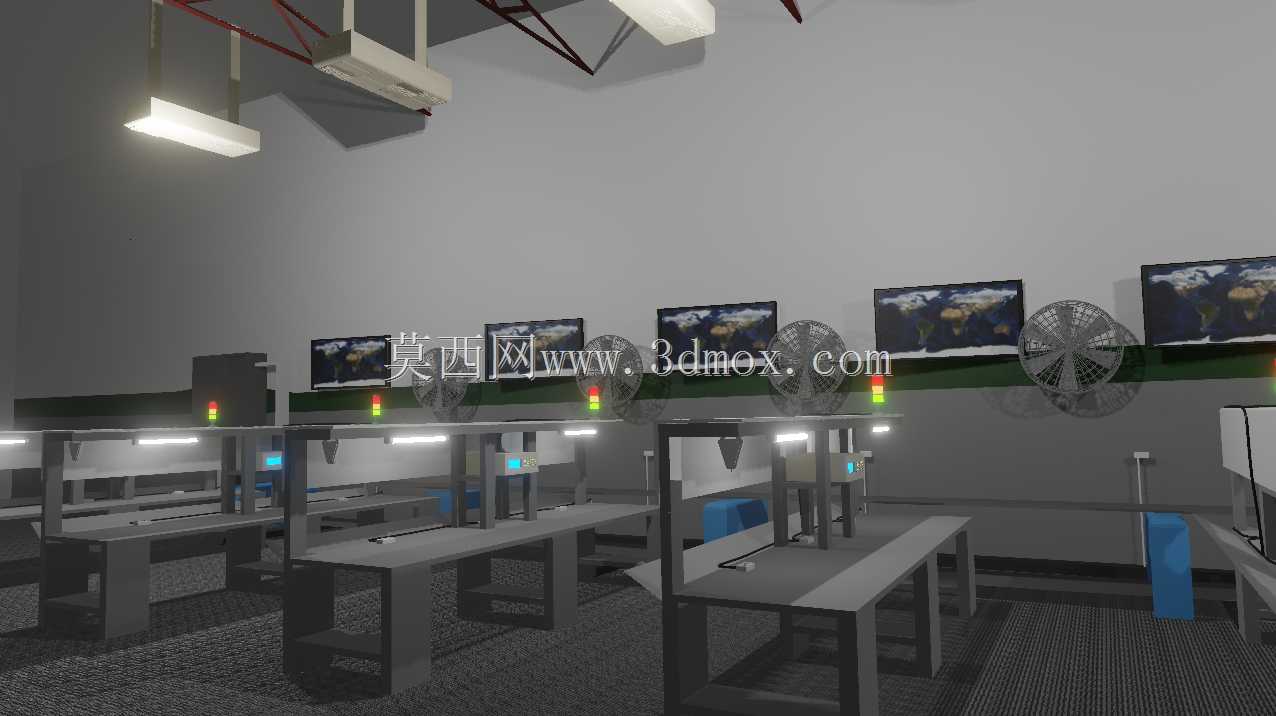

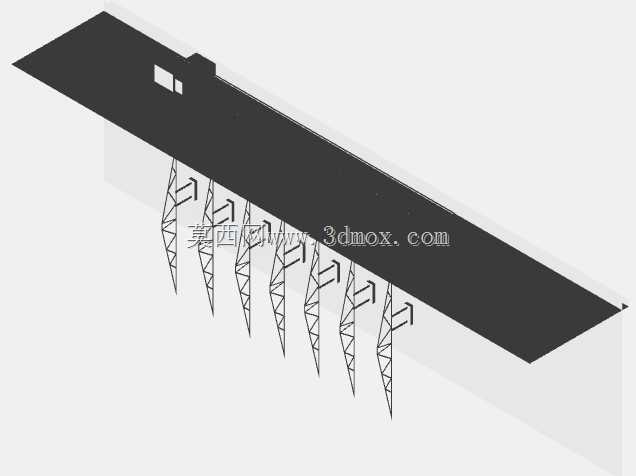

　　另外，模型中也还原了产线上方的照明灯具排布，每个工位正上方都设置了独立的LED工作灯，照度满足精细装配的作业要求，不会因为光线阴影影响装配精度。对于结构设计从业者来说，这套模型可以作为离散型装配产线布局的参考案例，理解工位排布时的人机工程学应用、物料流转的路径优化以及安装边界的预留逻辑，不需要从零开始摸索产线规划的尺寸规范，直接可以在此基础上根据自身产品的尺寸、装配工序做调整修改，缩短产线设计的周期。
