户外落地式双开门低压电气控制柜

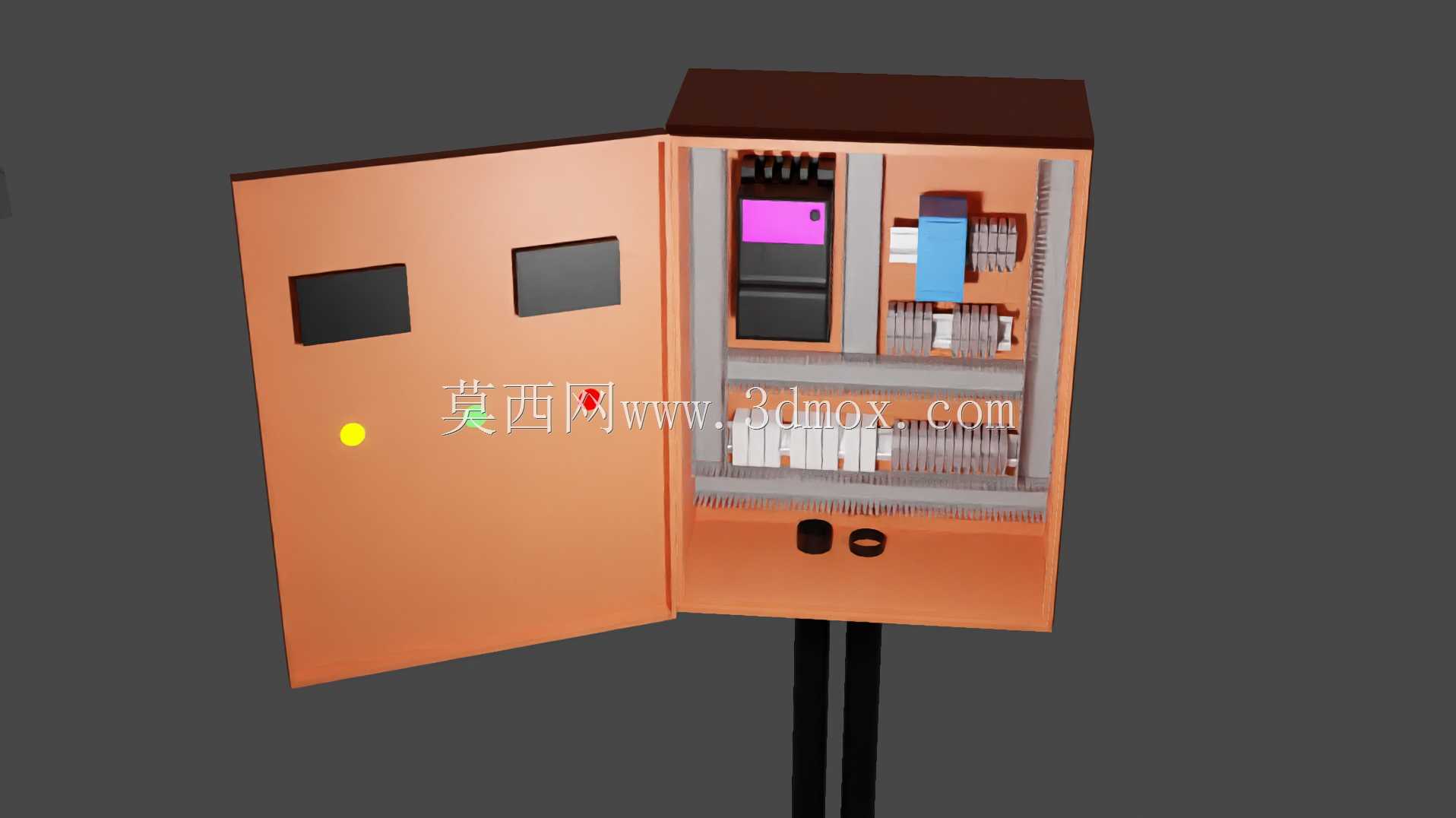

　　这款户外落地式双开门低压电气控制柜，主要面向厂区户外临时配电、小型加工车间户外设备供电、市政施工临时取电、户外景观配套配电这类场景使用，柜体采用立柱式落地安装结构，底部预留的穿线孔位适配直径20-50mm的电缆穿入，安装时需保证柜体底部距离硬化地面高度不小于200mm，避免雨季地面积水倒灌进入柜体内部，柜体整体宽度控制在600mm，高度1200mm，深度350mm，属于小型户外配电柜体的常规尺寸边界，安装时两侧预留不小于300mm的操作检修空间，柜门开启角度可达到120度，不会因为空间不足影响内部元件的检修操作。

　　从设计思路上看，这款柜体采用外门带观察窗的结构，两个方形观察窗分别对应柜内的计量模块和主开关操作区域，日常巡检时不需要打开柜门，就可以直接观察计量表计的读数、确认主开关的分合状态，减少户外环境下柜门开启的频次，降低灰尘、雨水进入柜内的概率。柜门内侧没有布置元件，所有电气元件全部集成在柜内的安装背板上，背板采用镀锌钢板材质，元件排布按照从上到下的功能分区设置，最上层布置进线主开关，选用带漏电保护的塑壳断路器，额定电流适配100A以内的进线容量，主开关旁侧布置浪涌保护模块，应对户外雷击过电压的防护需求；中层排布分路微型断路器，一共预留8个分路出线位，可分别对接不同的下游用电设备，每个分路都预留了对应的接线端子排位置，布线时相线、零线、地线分槽排布，避免线路交叉干扰；最下层布置零线排和接地排，两个穿线孔分别对应主进线电缆和分路出线电缆的走线位置，电缆进入柜体后预留150mm的余量，方便后期接线调整。

　　柜体的外壳采用冷轧钢板喷塑处理，橙棕色的外涂层兼顾户外耐候性和现场辨识度，柜门和柜体之间设置了一圈密封胶条，闭合后可以达到IP54的防护等级，能够阻挡户外的扬尘和短时喷淋雨水进入，柜顶采用斜顶式结构，不会在顶部积存雨水，避免长期积水锈蚀柜体顶板。在实际使用过程中，这类柜体的元件排布充分考虑了现场接线的操作便利性，接线端子排距离柜底的高度为250mm，操作人员蹲姿状态下就可以完成出线电缆的接线作业，不需要探身进入柜体内部；主开关的操作手柄距离柜底高度为900mm，站立状态下伸手就可以操作分合闸，符合人体工程学的操作高度要求。

　　柜内的元件安装导轨采用标准35mmDIN导轨，所有元件都可以根据实际使用需求进行替换调整，比如后续需要增加分路数量，只需要在空余导轨位置加装微型断路器，调整对应的接线即可，不需要对柜体背板进行额外的打孔加工。柜体的两个支撑立柱采用方管焊接结构，和柜体主体连接位置做了加强筋处理，能够抵御户外6级以下的风力载荷，安装时可以通过立柱底部的膨胀螺栓孔，直接固定在混凝土硬化基础上，不需要额外做焊接固定，拆装移位都比较方便。柜门和柜体之间设置了接地跨接线，保证柜门和柜体主体的等电位连接，避免柜内元件发生绝缘故障时柜门带电，保障现场操作人员的安全。观察窗采用透明聚碳酸酯材质，抗冲击性能优于普通玻璃，户外使用过程中不会因为飞石撞击出现碎裂的情况，同时材质本身具备抗紫外线老化的特性，长期户外暴晒不会出现发黄模糊的问题，保证巡检时的观察清晰度。柜内的布线空间预留了30%的余量，除了常规的动力线布线之外，还可以根据需求加装小型的电流互感器、电能计量模块，不需要额外扩容柜体尺寸，适配大部分小型户外配电场景的改造需求。
