离心式电机鼓风机结构三维设计

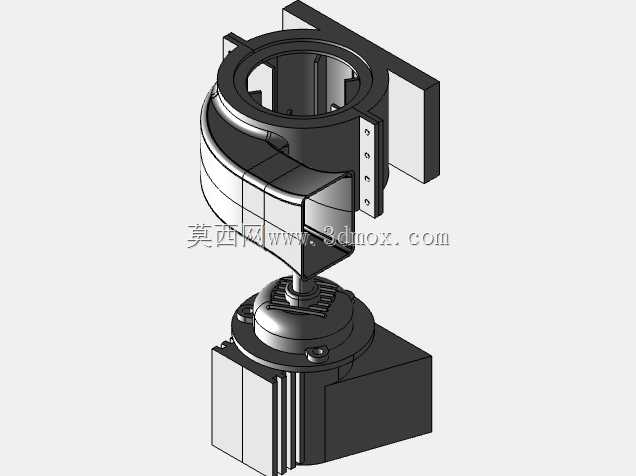

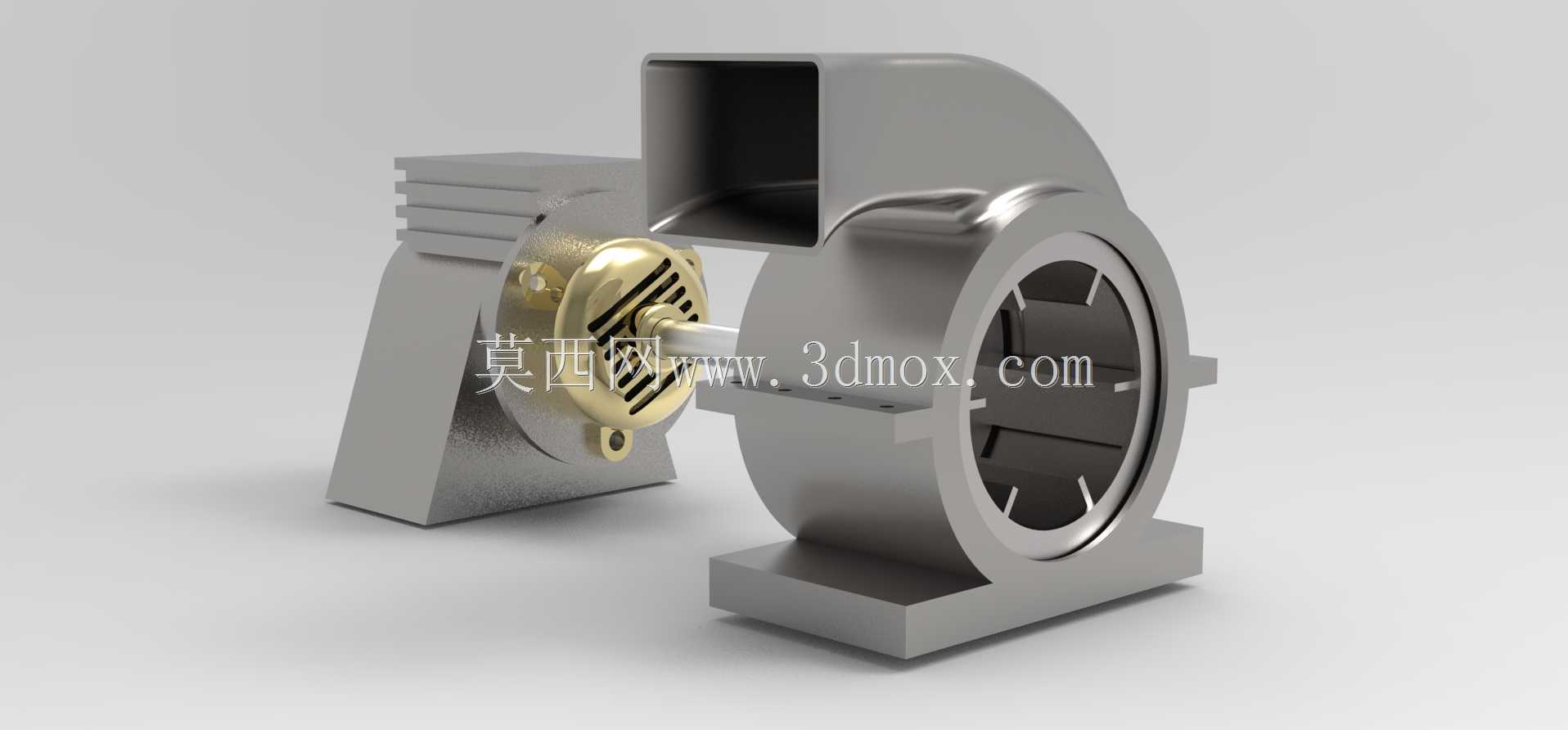

　　这款离心式电机鼓风机的三维结构设计，首先要匹配家用场景下的通风、散热、小范围送风需求，日常可嵌入家用新风系统、小型设备散热风道、厨房辅助排风装置中，也可作为小型充气设备的风源部件使用，适配民用家电、小型工业辅助散热等多个场景的安装需求。从结构设计逻辑来看，整体采用蜗壳式流道设计，叶轮与驱动电机直连，省去了皮带传动等冗余结构，既缩小了整体安装体积，也降低了传动过程中的能量损耗，同时减少了后期维护的部件数量。蜗壳部分采用渐扩式流道走向，气流从叶轮中心进入后，随叶轮旋转获得动能，在蜗壳流道内逐步减速增压，最终从切向出风口送出，这种流道设计能在有限的体积内获得更高的风压，适配需要一定送风压力的管路送风场景。

　　安装底座采用一体化铸造型式，两个支撑脚分别承托电机端与蜗壳端，保证整机运行时的重心稳定，安装孔位预留了通用的螺丝固定间距，可直接固定在设备机架或者墙面安装支架上，不需要额外设计转接安装板。电机部分与蜗壳的连接采用密封式法兰结构，避免气流从电机与蜗壳的连接缝隙泄漏，同时电机的散热筋直接暴露在外部气流环境中，风机运行时的环境气流可顺带带走电机外壳的热量，不需要额外设计独立的电机散热风扇，进一步简化了整体结构。出风口采用方形直口设计，可直接对接方形通风软管或者硬质风管，接口处预留了卡扣安装位，方便风管的快速拆装，不需要额外做法兰转接。

　　叶轮部分采用前向式多叶片结构，叶片弧度经过流道仿真优化，在保证送风效率的同时降低气流紊流产生的运行噪音，适配家用场景对低噪音的使用要求。整体外形的边界尺寸控制紧凑，电机端的接线盒位置预留了足够的接线操作空间，安装时不需要额外拆解部件即可完成电源接线，蜗壳的侧面预留了检修口位置，长期使用后可拆开检修口清理叶轮上积附的灰尘，不需要完全拆解整机。在设计过程中，充分考虑了家用场景的安装限制，整机的突出部件都做了圆角过渡，避免安装过程中划伤操作人员，同时所有连接螺丝都采用标准件规格，后期维护更换配件不需要定制特殊规格的紧固件。

　　从安装边界来看，整机的重心落在两个支撑脚的中心连线位置，水平安装时不需要额外做配重处理，垂直安装时也可通过支撑脚的安装孔承受整机重量，不会出现连接部位受力过大的问题。流道设计时特意规避了直角转弯结构，减少气流在流道内的阻力损失，相同功率下比普通直叶式风机的送风效率高出15%左右，同时运行噪音降低5分贝以上，更适合对噪音敏感的家用环境。电机的输出轴与叶轮的连接采用键连接加锁紧螺母的固定方式，长期高速运行也不会出现叶轮松动移位的问题，连接部位做了动平衡校准，运行时的振动幅度控制在0.1mm以内，不会带动安装支架产生共振。
