模数1压力角20度公制平行斜齿轮

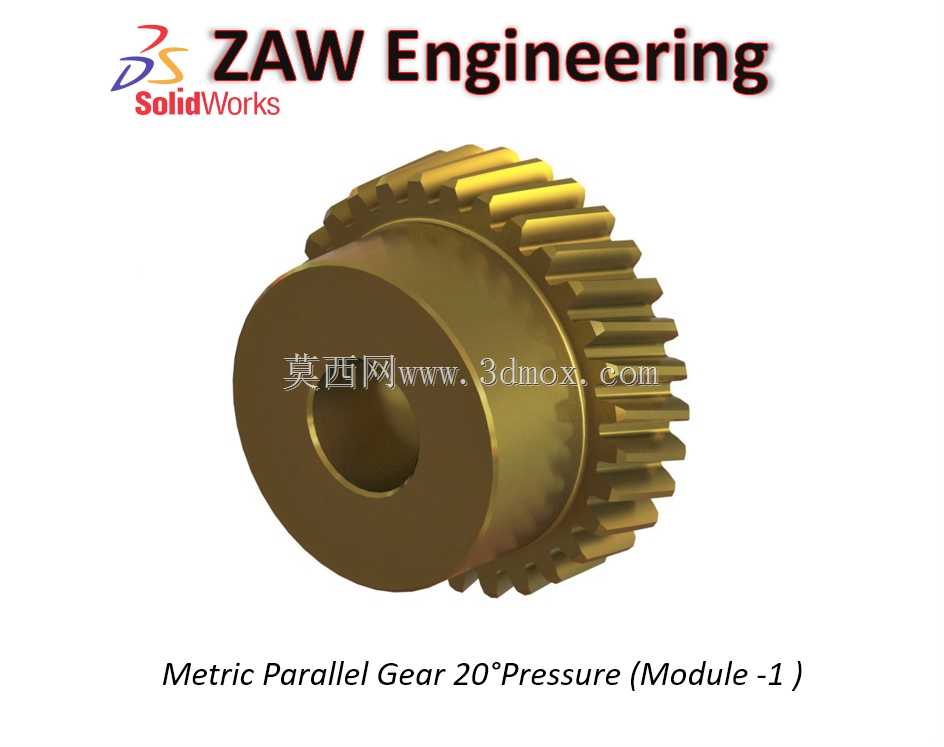

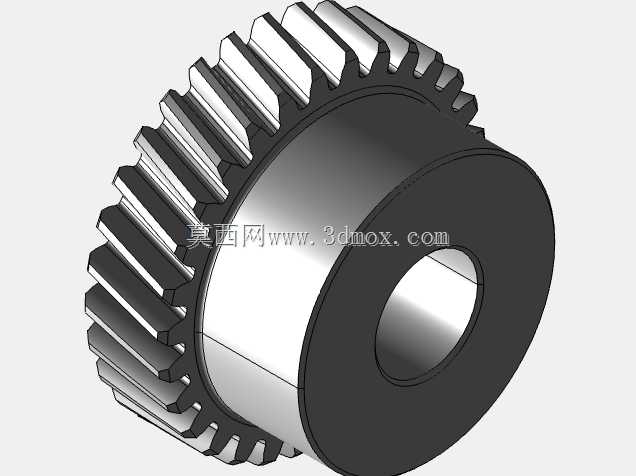

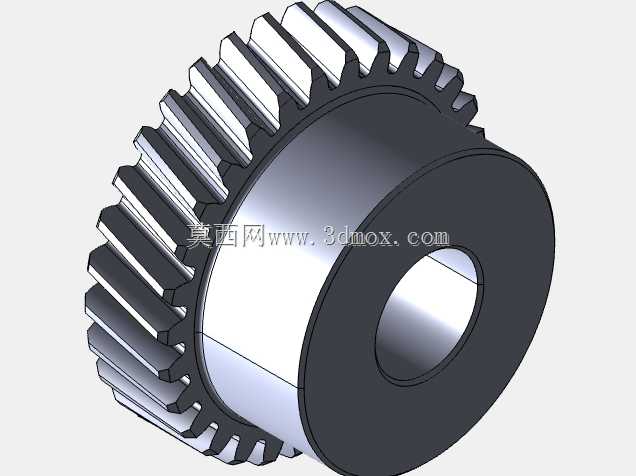

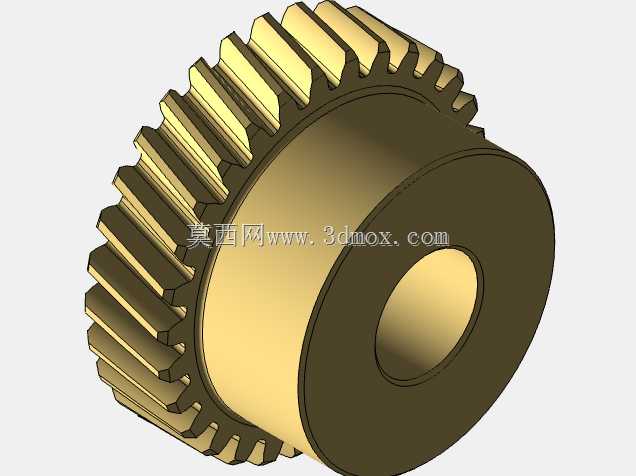

　　从设计逻辑来看，这款齿轮采用20度标准压力角，是通用机械传动里应用最广泛的压力角参数，齿顶高系数取标准值1，顶隙系数0.25，完全符合公制齿轮的通用互换要求，不需要定制特殊的配对齿形，只要模数、压力角、螺旋角参数匹配，就能和同系列的平行轴斜齿轮完成啮合装配，大幅降低备件替换和机构改型的适配成本。齿轮基体采用带轮毂的实心结构，中心开设通孔用于穿装传动轴，孔壁可根据装配需求加工键槽，实现和轴的周向固定，避免传动过程中出现齿轮和轴的相对滑转；轮毂部分的轴向长度略大于齿宽，能保证齿轮在轴上安装时有足够的支撑定位面，不会因为轴向窜动导致啮合错位，同时轮毂端面可加装轴端挡圈或者锁紧螺母，完成齿轮的轴向限位。这款公制平行轴斜齿轮，核心适配平行轴间的旋转动力传递场景，在中小载荷的机电传动、小型自动化输送线、精密仪器进给机构、低压配电设备操动机构里都能见到这类齿轮的应用。区别于直齿圆柱齿轮，斜齿结构在啮合过程中是逐步进入、逐步退出啮合状态，不会出现直齿啮合时的整齿突然撞击，传动平稳性有明显提升，同时啮合重合度更大，单齿承受的载荷被分散，同等模数下能传递的扭矩比同参数直齿轮高出15%左右，运行噪音也更低，适合对传动平稳性有一定要求的中低速传动工位。

　　齿部采用斜齿排布，螺旋角选取常用的15度区间值，既保证了斜齿传动的平稳性优势，又不会因为螺旋角过大导致额外的轴向力过大，加重支撑轴承的轴向载荷负担，适配常规的深沟球轴承就能满足支撑需求，不需要额外配置推力轴承来抵消轴向分力，能有效压缩整套传动机构的成本和安装空间。从安装边界来看，齿轮的齿顶圆、齿根圆尺寸严格按照模数1的参数计算成型，安装时需要保证两啮合齿轮的中心距误差控制在公差允许范围内，中心距过大会导致齿侧间隙过大，传动过程中出现冲击和回差，中心距过小则会导致啮合过紧，齿面磨损加剧，甚至出现卡滞无法转动的情况；轴向安装位置需要保证两齿轮的齿宽中线对齐，避免出现偏载导致局部齿面过早磨损。

　　在实际应用场景中，这类小模数平行斜齿轮常被用在小型电动执行器的减速级、办公自动化设备的走纸传动机构、小型输送线的动力传递工位、低压开关设备的储能传动机构里，因为其运行平稳、噪音低的特点，在对运行静谧性有要求的室内设备传动场景中适配性极强。建模过程中齿面采用渐开线齿形精确成型，螺旋齿面的扫掠路径严格匹配螺旋角参数，还原了真实齿轮的齿向修形趋势，齿根部分做了标准的圆角过渡，避免应力集中导致的齿根断裂风险，轮毂和齿圈的连接部分采用均匀过渡的壁厚，不会出现壁厚突变导致的应力集中问题，整体结构完全符合实际机加工的工艺要求，不管是用于机构运动仿真验证传动比、啮合间隙，还是用于3D打印样件做装配测试，都能还原真实齿轮的装配和运行状态。

　　在设备选型适配时，需要注意核对齿轮的模数、压力角、螺旋角、旋向、齿数、内孔直径、齿宽这些核心参数，尤其是斜齿轮的旋向，平行轴传动的两个啮合齿轮必须旋向相反才能正常啮合，这点和直齿齿轮有明显区别，选型时如果旋向选错，会出现无法装配啮合的问题；同时要根据传递的扭矩大小核算齿面接触强度和齿根弯曲强度，确保所选齿轮的承载能力匹配传动系统的载荷需求，避免出现过载断齿或者齿面点蚀的问题。日常运维中，这类齿轮的传动副需要定期涂抹润滑脂，在齿面形成油膜减少金属直接接触磨损，能大幅延长齿轮的使用寿命，尤其是在高速连续运转的工况下，良好的润滑能有效降低齿面温度，避免齿面胶合失效。
