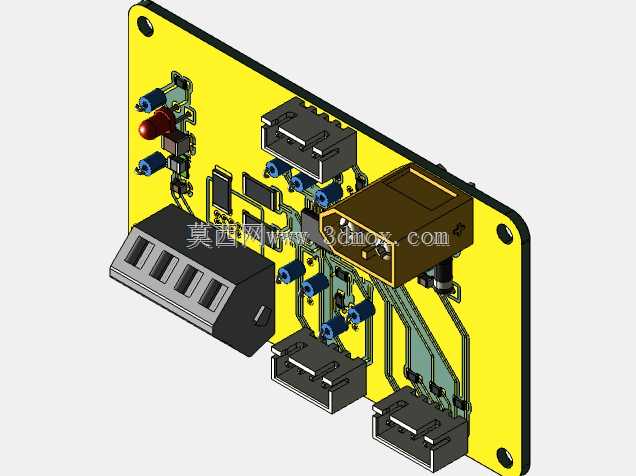

从实际使用场景来看,这类板件常应用在小型储能电源、工业便携检测设备、低速电动作业机具的电控舱内,需要同时对接电芯组的采样线束、主功率输入回路、多路不同功率等级的负载输出端,还要预留状态指示、参数调试的外接接口,日常运行中需要承受回路通断的瞬时电流冲击,同时要适配电控舱内的振动、温变环境,因此结构设计上需要兼顾元件布局的电气安全距离、安装固定的抗振性能、接口排布的操作便利性。在储能系统、小型工业电控单元、便携动力设备的电控架构里,这类集成电池管理与配电功能的板件是核心电能管控载体,承担着电芯状态监测、负载回路通断、过流保护、多路电源分配的核心作用,区别于传统分立排布的电控组件,该板件将BMS采样回路、配电输出接口、保护元件、状态指示组件全部整合在单块基板上,大幅压缩了电控单元的整体安装空间,适配对体积要求严苛的紧凑型动力设备场景。设计阶段首先要梳理所有板载元件的排布逻辑:大电流回路的接线端子、继电器类功率元件优先排布在板边区域,缩短主功率走线的长度,减少大电流走线的压降与发热;采样类的弱电元件、信号处理芯片排布在板件中部区域,和功率回路保持足够的安全间距,避免功率回路的电磁干扰影响采样精度;带操作属性的拨码开关、状态指示灯、外接调试接口排布在板件靠近设备操作面的一侧,方便日常调试与状态查看;保险丝、可复位保护元件排布在易触及的板边位置,便于后期故障排查与元件更换。
板件的基板采用环氧玻纤基材,厚度根据板件整体尺寸与搭载元件重量选定,板件四角预留安装固定孔,孔位内嵌金属衬套,避免长期振动下基板出现开裂,固定孔的位置需要匹配设备电控舱内的安装凸台,保证装配后板件和舱体内壁留有足够的安全间隙,避免板底焊点接触金属舱体造成短路。板载元件的高度差需要做统一管控:最高的功率继电器元件高度作为板件上方的净空边界,安装时上方不能有其他结构件遮挡,保证继电器的散热空间,同时避免装配时元件被挤压损坏;低矮的贴片元件排布在高元件的侧方,避开高元件的投影区域,方便后期SMT贴片加工与波峰焊工序的作业,也减少高元件对低矮元件的散热遮挡。
接口部分的设计要匹配实际接线需求:大电流输出接口采用带锁扣的接线端子,防止设备振动过程中接线松脱;信号类的采样接口采用防呆设计的排针排座,避免装配时线束插反造成电路损坏;板上预留的保险丝座对应每一路输出回路,单路出现过流故障时只会熔断对应回路的保险丝,不会影响其他回路的正常供电,降低故障排查的难度。布线阶段要区分功率走线与信号走线的宽度,大电流回路的走线根据载流量要求加宽铜箔厚度与宽度,必要时在走线上镀锡提升载流能力,信号采样走线做等长处理,保证电芯电压采样的精度,高低压走线之间避免平行长距离排布,减少串扰。
板件的外形轮廓根据电控舱的安装空间做适配设计,边角做圆弧过渡,避免装配时划伤操作人员或线束绝缘层,板边到最外侧元件的距离预留至少3mm的工艺边,满足PCB加工时的装夹要求,同时也避免板边元件在装配时和舱体结构发生干涉。实际装配验证阶段需要确认所有元件的焊接空间,卧装元件的引脚折弯半径符合工艺要求,避免引脚断裂;立式元件的底部和基板之间留有少量间隙,避免焊接时的热应力拉扯元件引脚;带散热需求的元件背面不布置其他发热元件,保证热量可以通过基板自然散出,在持续满负载运行的工况下,板件的整体温升控制在元件允许的工作温度范围内,不会出现过热导致的元件失效。这类集成板件的设计核心是在有限的安装空间内,平衡电气性能、结构强度、装配便利性三者的关系,既不能为了压缩空间牺牲电气安全距离,也不能过度放大板件尺寸造成设备整体体积冗余,每一处元件的排布、孔位的设置、接口的朝向都要匹配实际设备的装配与使用需求,减少后期生产装配、售后维护的操作成本。
