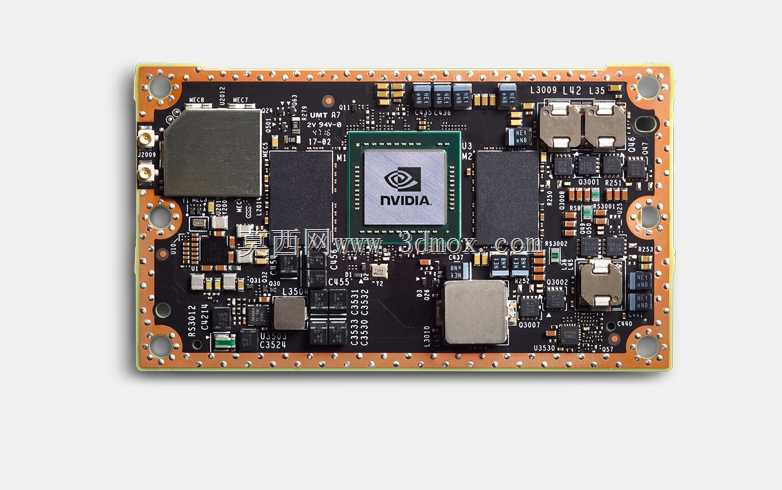

英伟达Jetson TX2嵌入式AI计算核心板

项目分类:变压器/电感器 发布时间:2025-02-20 ID:942304
  • 英伟达Jetson TX2嵌入式AI计算核心板
  • 英伟达Jetson TX2嵌入式AI计算核心板
  • 英伟达Jetson TX2嵌入式AI计算核心板

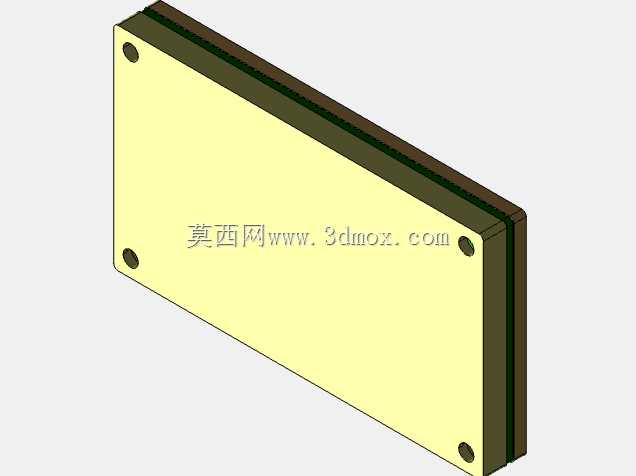

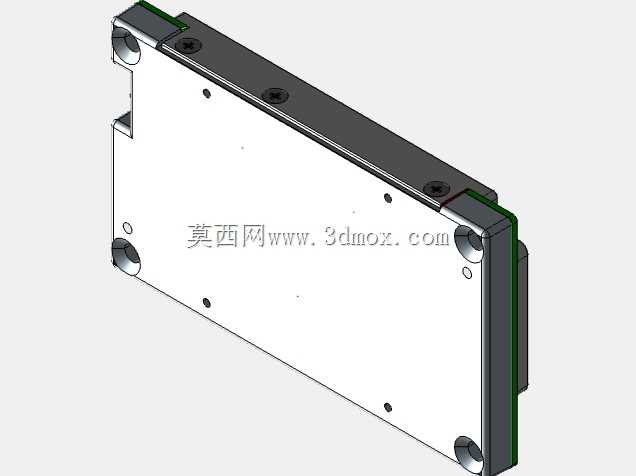

  先看安装边界的设计细节,模块整体采用矩形板卡结构,四个边角预留了金属化安装固定孔,孔位的同心度、孔边到板边的安全距离都严格遵循工业级板卡的安装规范,不管是采用铜柱螺接固定在载板上,还是搭配导热衬垫压合在散热壳体内部,都能保证装配应力均匀分布,不会出现板卡翘曲导致的BGA芯片虚接问题。板卡边缘的板对板连接器高度经过精准管控,和载板对接后的合板高度控制在极小的公差范围内,设计紧凑型整机外壳时,不需要额外预留过多的高度冗余,能有效压缩整机的外形尺寸。在边缘端智能设备的开发流程里,核心计算模块的结构适配往往是整机设计的首要环节,这款Jetson TX2计算模块的三维结构,能直接为载板设计、外壳开模、整机散热布局提供精准的尺寸参考,省去反复打样测量的冗余步骤。从实际落地场景来看,这款计算模块常被部署在工业视觉检测工位、低空无人机导航吊舱、移动服务机器人主控舱、智能路侧边缘计算节点这类对算力密度、功耗控制有严苛要求的场景,不同于桌面级计算硬件,它的所有结构设计都围绕嵌入式集成的核心需求展开。

  从功能特性对应的结构设计来看,模块正面核心算力芯片区域做了平整化处理,表面无突出的元器件,刚好可以贴合定制的导热垫或者均热板,把满载运行时产生的热量快速传导到外部散热结构上;存储颗粒、电源管理芯片等发热元器件的布局也做了分区规划,高热器件集中在板卡中部区域,避免局部热点靠近板卡边缘影响周边接口器件的工作稳定性。板卡四周的I/O焊盘引脚间距统一,在做载板布线时可以按照等长规则规划高速信号走线,保证PCIe、USB、CSI等高速接口的信号完整性,不会因为结构尺寸偏差导致走线长度超出信号传输的允许范围。

  实际做结构适配时,还要注意模块底部元器件的高度差,部分钽电容、功率电感的底部突出高度需要在载板对应位置预留避让槽,避免合板时元器件被挤压损坏;电源输入区域的引脚周边做了加宽的铺铜处理,对应的载板区域也要预留足够的铜皮面积承载大电流,避免长期工作时出现过热压降的问题。不同于消费级的计算板卡,这款模块的板边做了圆角处理,没有尖锐的毛刺突出,在自动化产线做模块装配时,不会刮伤操作人员或者周边的连接线材;固定孔内部做了金属化沉铜设计,螺接固定时可以和载板的接地网络连通,形成连续的电磁屏蔽腔体,降低工业现场复杂电磁环境对计算模块的干扰,避免出现算力跑满时偶发的死机、数据丢包问题。

  在做整机的三防设计时,依托这个精准的三维模型,可以提前规划密封胶条的走线路径,在模块周边预留均匀的密封压合间隙,保证外壳装配后达到对应的IP防护等级,不会因为尺寸偏差导致密封不严,让粉尘、水汽侵入板卡造成短路故障。很多开发者在做原型机验证时,往往忽略核心模块的结构细节,导致后期开模时出现安装干涉、散热路径不畅的问题,借助精准的三维结构数据,可以在设计阶段就完成虚拟装配验证,检查模块和载板、散热结构、外壳之间的间隙是否合理,紧固件的安装空间是否足够,接插件的插拔是否有操作空间,把结构问题解决在开模之前,大幅缩短产品从原型到量产的落地周期。另外在做散热方案选型时,可以根据模型里芯片的具体位置、发热区域的面积,精准匹配导热材料的尺寸和厚度,避免导热垫过厚导致热阻增加,或者过薄压合不到位影响散热效率,保证模块在7.5W到15W的功耗区间内都能稳定释放全部算力,满足边缘端实时AI推理的性能需求。
