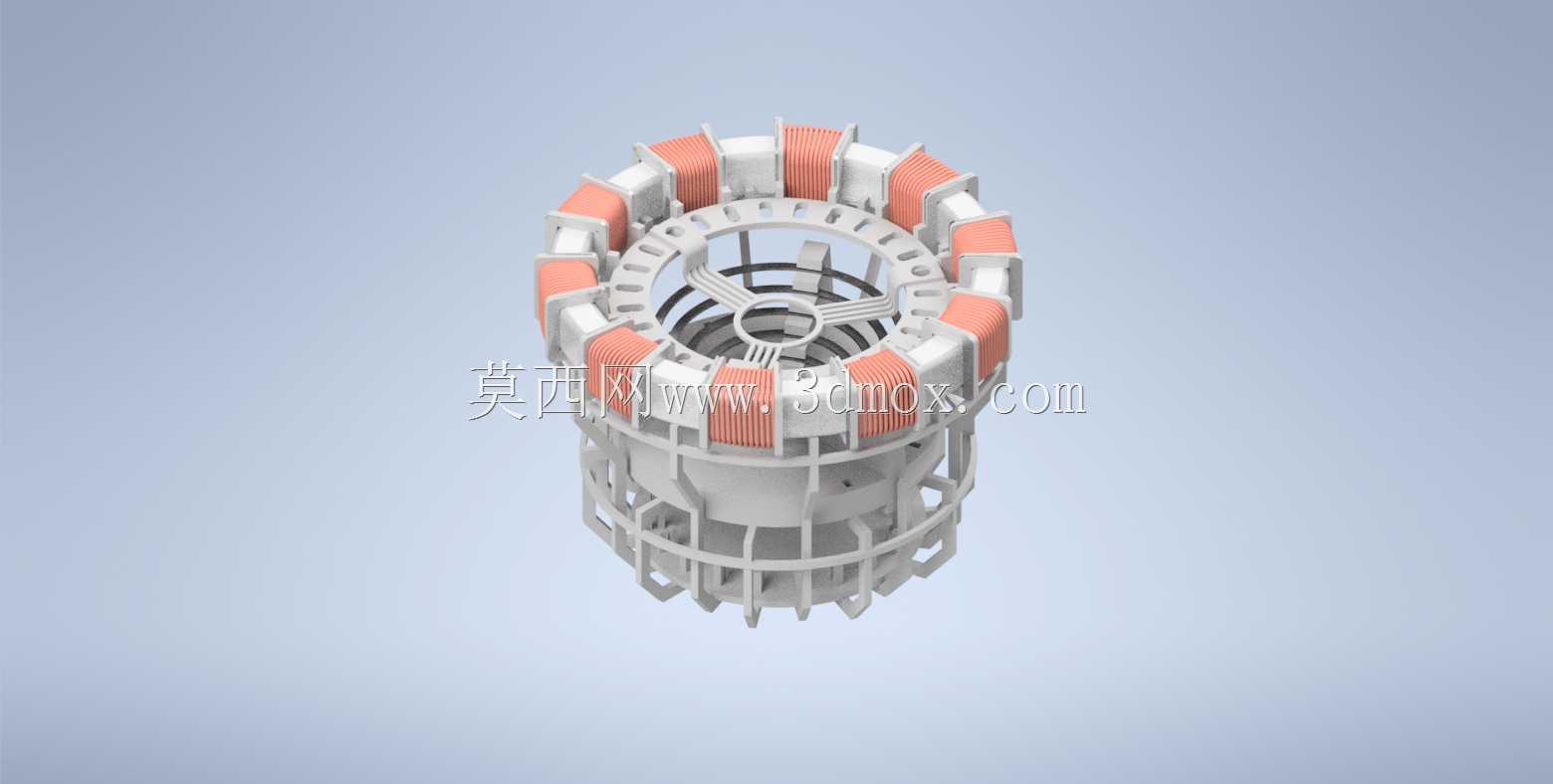

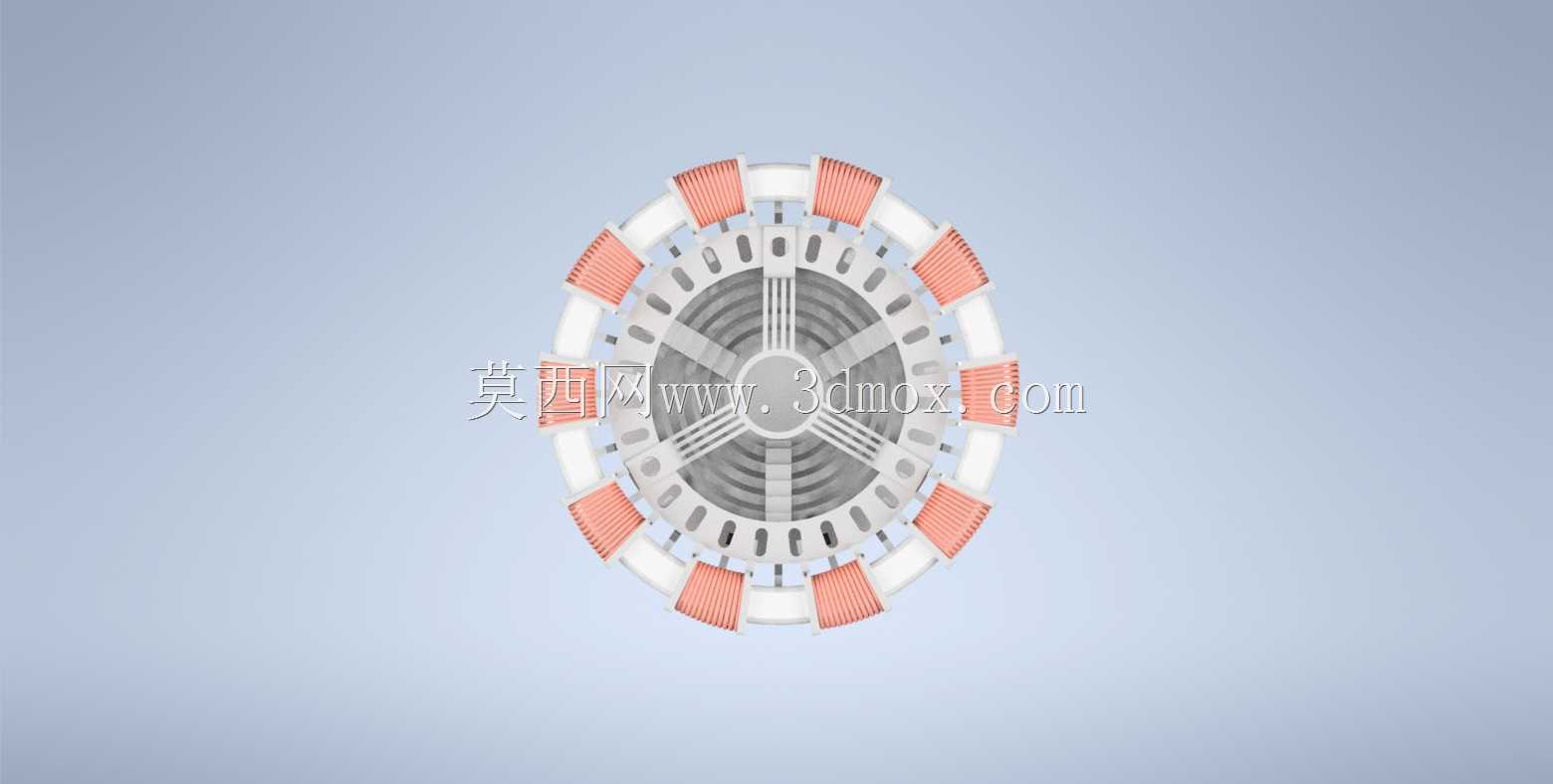

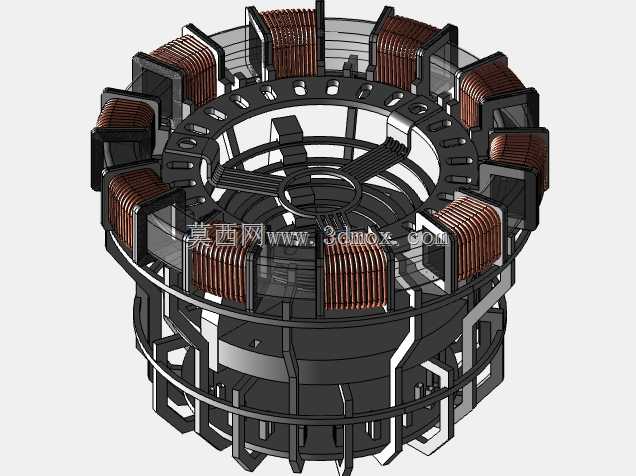

从结构设计逻辑来看,整个装置采用周向均布的凸极式绕组布局,12组独立绕制的铜质线圈沿环形铁芯周向等角度排布,每组线圈都采用独立的绝缘骨架固定,骨架与环形基座之间设置定位卡槽,避免大电流工况下线圈受电磁力作用出现位移,相邻线圈之间预留了均匀的散热间隙,既可以保证自然对流下的热量散出,也能为后期加装风冷导流结构预留安装空间。环形基座采用分层式结构设计,内层为导磁的环形铁芯段,外层为高强度绝缘支撑结构,上下两层支撑环通过周向分布的连接筋实现刚性固定,既保证了整体结构的抗振性能,也能将绕组通电产生的电磁力均匀分散到整个支撑框架上,避免局部应力集中导致的结构变形。在特种电源、高温实验反应、等离子体发生相关的工业场景中,这类带环形集中绕组的电弧反应装置是核心的能量转换与电弧激发载体,区别于常规工频变压器的叠片铁芯结构,该装置采用开放式环形磁路设计,适配电弧激发过程中需要的强脉冲磁场与大电流导通需求,常见于小型等离子体实验台、特种材料表面改性设备、电弧法纳米粉体制备装置的核心单元,承担着将输入电能转换为稳定电弧能量的核心作用。
从安装边界来看,整个装置为同轴回转体结构,所有安装定位孔都沿中心轴线周向均布,底部支撑环上预留的安装位可以直接与设备的绝缘安装基座对接,不需要额外设计转接法兰,中心通孔的尺寸适配电弧反应腔的穿装需求,反应腔可以直接从中心位置穿过,与绕组产生的环形磁场区域完全重合,保证电弧激发时的磁场均匀性。在功能特性上,这种周向分布式绕组结构可以通过调整各组线圈的通电时序,实现环形磁场的旋转调控,进而带动电弧弧根在反应腔内周向旋转,避免电弧长期灼烧反应腔内壁的同一位置,大幅延长反应腔的使用寿命,同时旋转的电弧也能让反应腔内的温度场分布更均匀,提升材料反应的一致性。
设计过程中需要重点考量绕组的爬电距离,每组线圈的出线端都沿支撑结构的走线槽独立引出,不同相序的出线之间设置绝缘隔板,避免高压工况下出现匝间或相间击穿,线圈绕制时采用分层平绕工艺,每层之间垫入耐高温绝缘纸,保证大电流通电时的绝缘可靠性,铜绕组的线径选择匹配长时间工作的额定电流密度,避免过载工况下出现绕组过热烧毁的问题。支撑结构的材质选择兼顾绝缘性能与结构强度,外层支撑件采用耐高温的工程绝缘材质,既可以阻断绕组与外部安装结构之间的导电通路,也能在高温工作环境下保持足够的结构刚性,不会因为长期受热出现形变导致绕组位置偏移。
整个装置的外形为规则的圆柱回转结构,外轮廓没有突出的不规则结构,在设备整体布局时可以按照圆柱形部件预留安装空间,外围不需要额外预留过大的操作间隙,仅需要在接线侧预留接线与维护的操作空间即可,整体的重心完全落在中心轴线上,安装时不需要额外做动平衡校正,适配立式与卧式两种安装姿态,能够匹配不同结构形式的反应设备集成需求。在实际工况匹配中,这种结构的电弧反应装置可以适配较宽的输入电压范围,通过调整绕组的接线方式,可以实现不同强度的磁场输出,满足不同功率等级的电弧反应需求,相比传统的单线圈励磁结构,周向均布的多线圈结构产生的磁场对称性更好,电弧的稳定性更高,能够有效降低电弧熄灭的概率,减少工况波动对反应过程的影响。
