铝合金铜材质桌面微型打孔设备结构

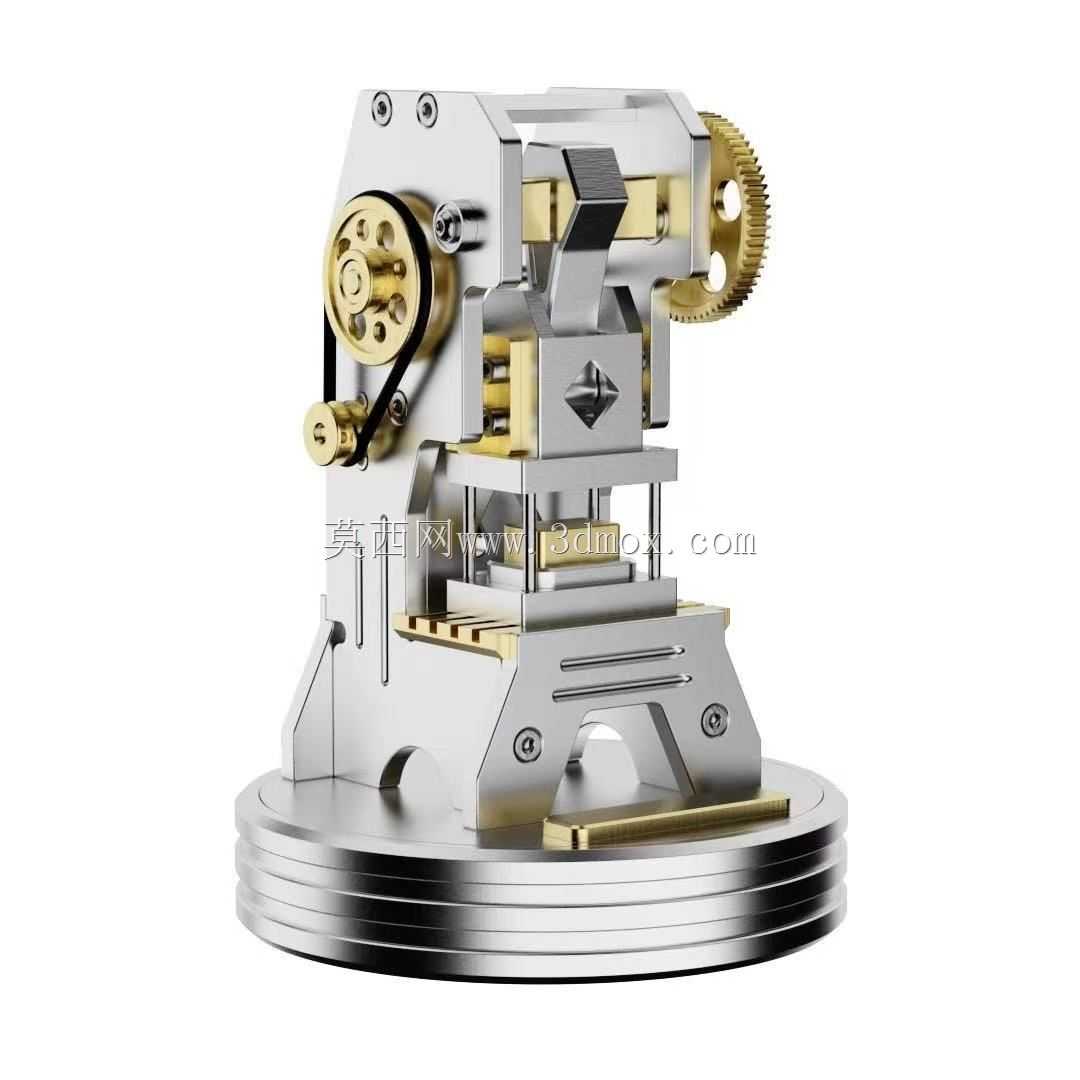

这款桌面级微型打孔设备，主要面向小尺寸薄材的精密冲孔、压印、轻量冲压作业场景，常见于个人手工工坊、电子维修工位、教学实验台这类空间有限、加工载荷不大的作业环境，区别于工业级大型冲床的大吨位、大占地特性，它的整体尺寸控制在手掌可托举的范围，圆形底座直径不超过120mm，整机高度不超过150mm，安装时仅需通过底座预留的三个沉头孔固定在工作台面即可，不需要额外浇筑地基或者搭建重型机架，安装边界预留50mm的周边操作空间就能满足手动送料、手柄操作的空间需求。

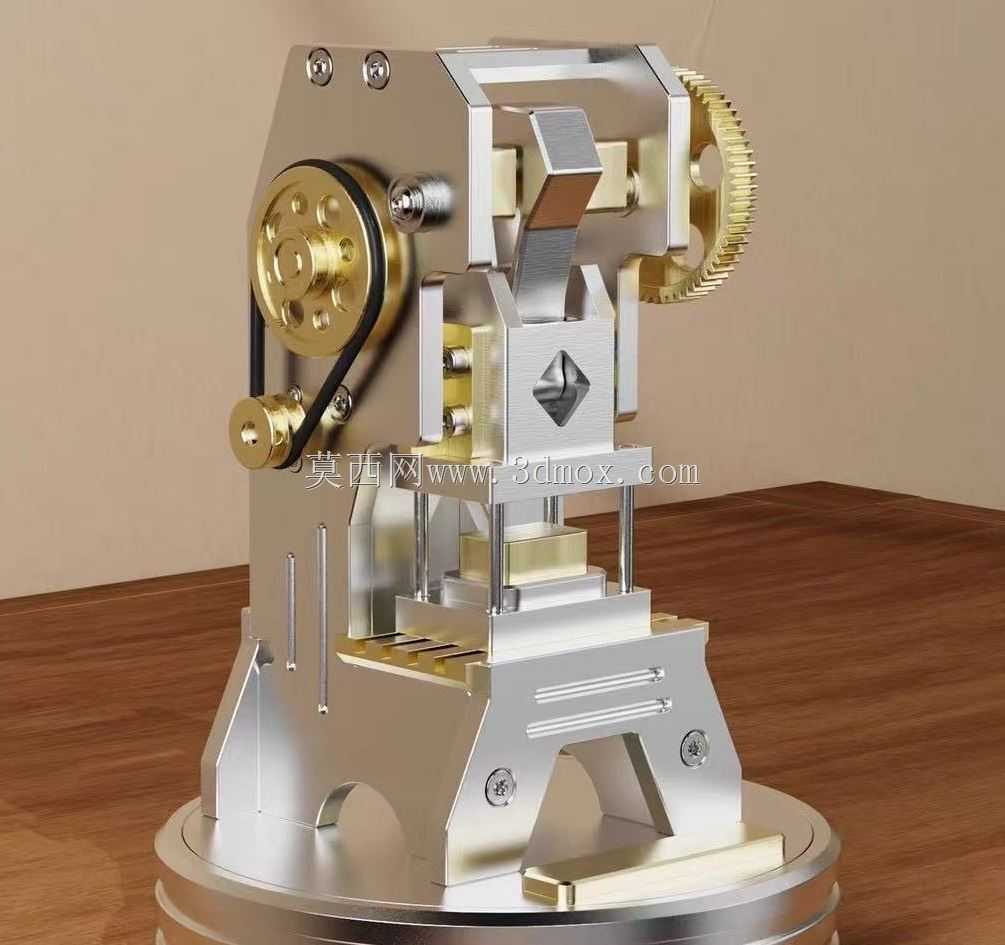

从功能特性来看，它采用手动曲柄驱动的传动结构，侧面的黄铜齿轮组将手柄的旋转运动转化为冲头的垂直往复直线运动，传动比经过匹配设计，单圈手柄转动即可完成一次完整的冲压行程，冲头行程控制在15mm以内，能够对厚度不超过1mm的铝片、铜箔、薄塑胶片、纸质垫片完成直径0.5-3mm的冲孔作业，也可更换定制冲头完成小型零件的压装、铆接、印记打标工序，冲头位置预留了标准的夹具安装槽，可根据加工需求快速更换不同规格的冲头与下模，下模工作台面开有平行的T型定位槽，方便安装定位挡块，保证批量加工时的孔位一致性。

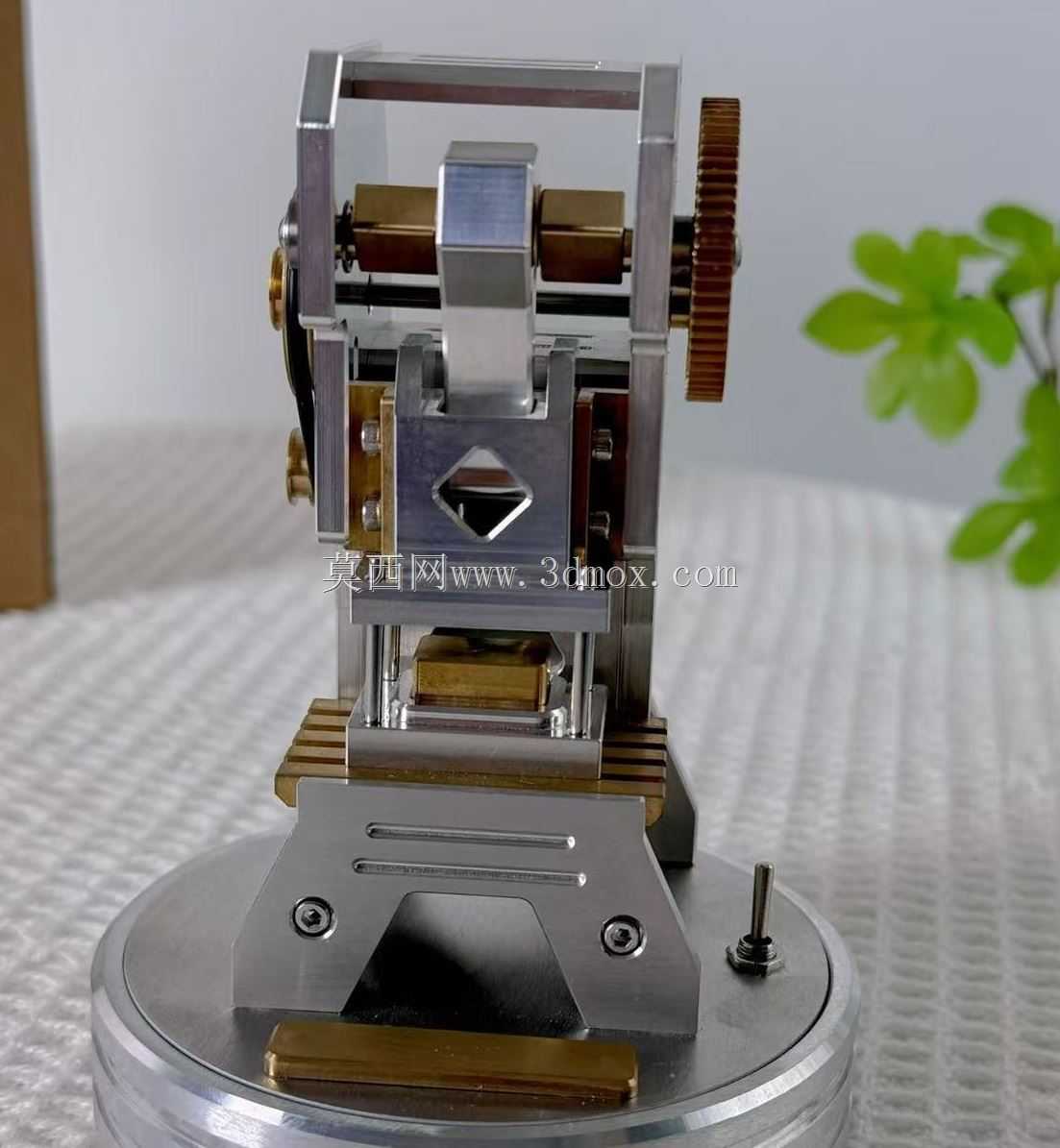

设计思路上，整机采用铝合金与黄铜两种材质搭配，主体机架、底座、滑块导轨部分采用6061铝合金经CNC铣削加工而成，兼顾结构强度与轻量化需求，铝合金表面做了硬质阳极氧化处理，提升耐磨性能与抗腐蚀能力；传动齿轮、偏心轴、导向套部分采用黄铜材质加工，利用黄铜自润滑的特性，减少传动过程中的磨损，不需要频繁加注润滑脂就能保持顺畅的传动手感，同时黄铜与铝合金的材质搭配也避免了同材质咬合的问题，长期使用不会出现传动卡滞。设备的导向结构采用双圆柱导轨设计，滑块与导轨之间的配合间隙控制在0.02mm以内，保证冲头下行过程中的垂直度，避免冲孔出现毛刺、偏斜的问题，底座采用多层阶梯式的圆形结构，既增加了整机的放置稳定性，降低冲压过程中的震动，也通过阶梯结构提升了底座的刚性，避免长期冲压导致底座变形。

在实际使用场景中，这类微型打孔设备不需要接入电源或者气源，纯手动驱动的模式让它可以在无供电的户外作业场景、教学演示场景中使用，相比电动冲床它没有噪音干扰，操作力度可以通过手柄的力矩手动控制，对于脆性薄材、易变形薄片的加工可以灵活控制下压力度，避免材料被压裂。设备的传动部分做了半封闭的防护设计，齿轮传动区域外侧有铝合金挡板遮挡，避免操作时手指误入传动区域造成伤害，同时也能阻挡加工产生的碎屑进入齿轮啮合区域，延长传动件的使用寿命。冲头的下行位置设置了硬限位结构，通过调整限位螺钉的伸出长度，可以精准控制冲头的下死点位置，适配不同厚度的加工材料，也能避免冲头与下模发生硬碰撞损坏刃口。

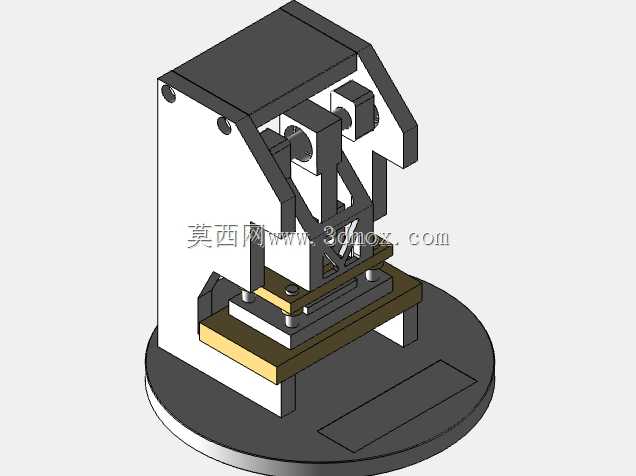

从结构建模的角度来看，这款设备的所有零件都采用可加工的实体结构设计，没有不可制造的异形曲面或者薄壁结构，每个配合面都标注了合理的公差配合要求，导轨与滑块采用H7/g6的间隙配合，齿轮与轴采用H7/k6的过渡配合，保证装配后各运动部件运转顺畅无卡滞。整机的装配逻辑采用从底座向上堆叠的装配顺序，先将导轨固定在底座上，再依次安装滑块、偏心传动机构、齿轮组、操作手柄，最后安装冲头夹具与下模，装配过程不需要专用工装，仅用内六角扳手就能完成全部组装，方便后期的维护与零件更换。
