铝合金铜制小型台式冲床结构设计

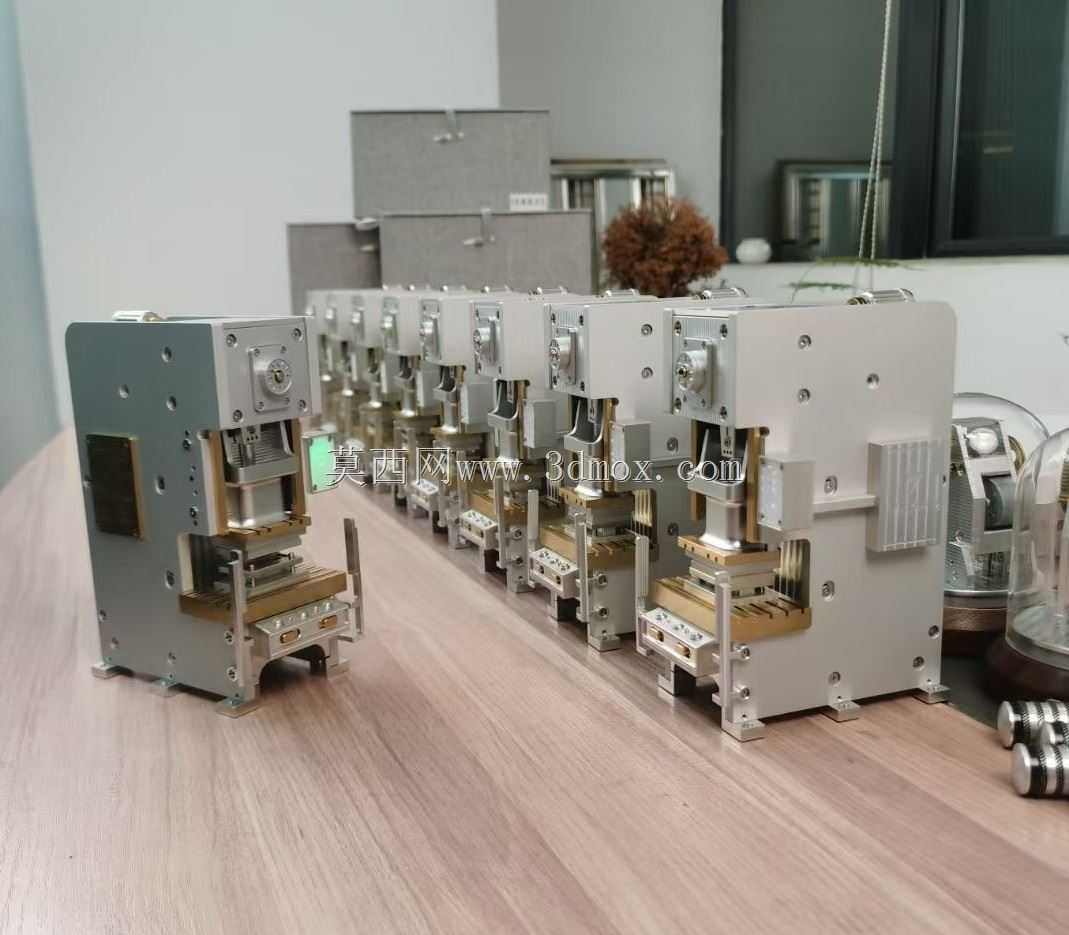

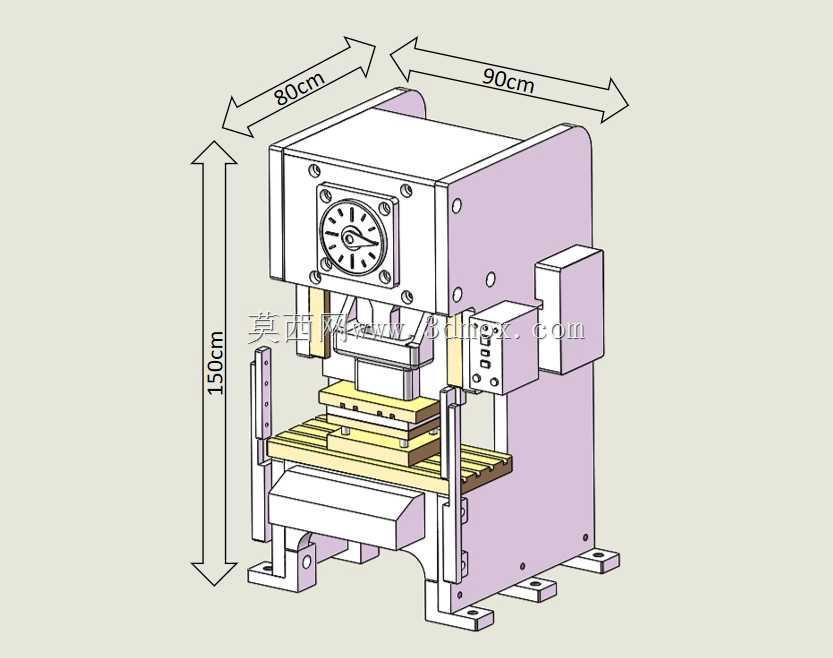

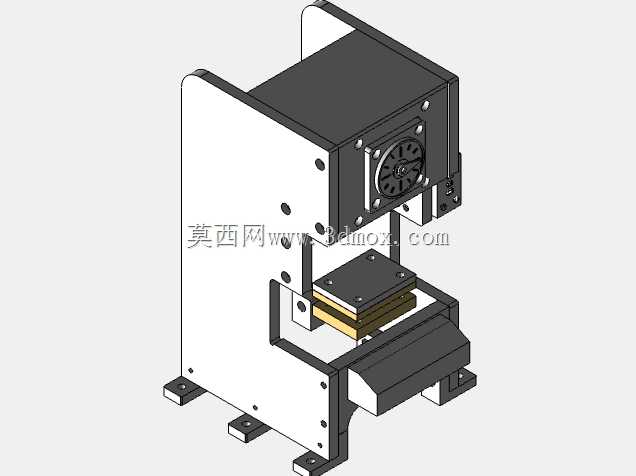

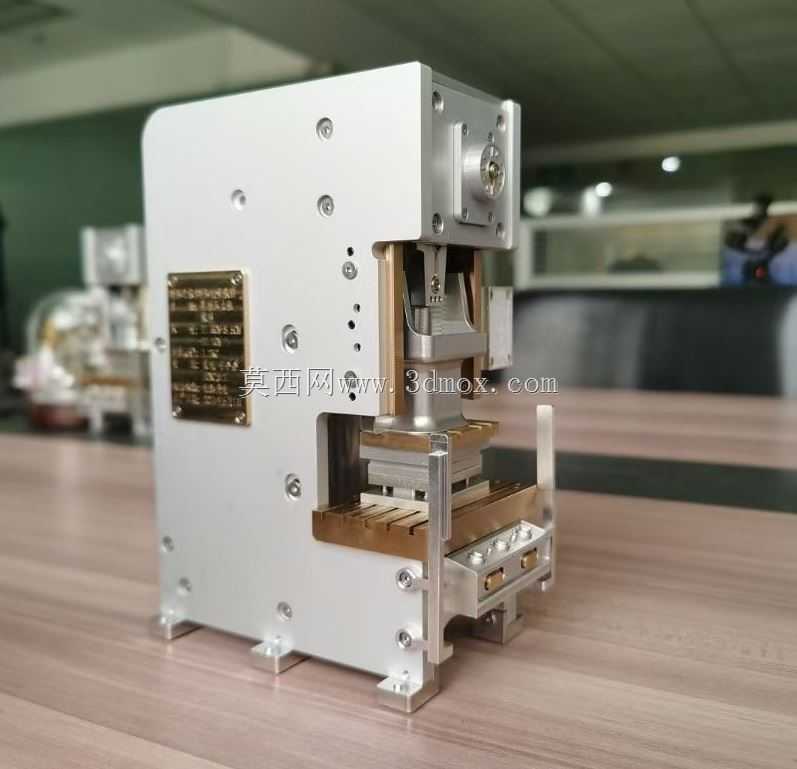

　　从结构设计逻辑来看，整机采用铝合金作为主体框架材料，核心受力传导、冲压接触部位选用铜质构件，主要是平衡设备自重与结构刚性的矛盾——铝合金的密度仅为钢材的三分之一左右，能把整台设备的自重控制在单人可搬运的范围内，同时经过CNC一体铣削加工的铝合金框架，装配面的平面度可以控制在0.02mm以内，避免框架拼接带来的累积公差，保证冲头下行过程中的垂直度；而铜质部件具备更好的自润滑特性与抗冲击韧性，在高频次的小行程冲压往复动作中，不会因为反复撞击出现接触面啃伤、应力开裂的问题，也不需要频繁加注润滑脂维护，降低日常使用的保养成本。这款小型台式冲床的三维结构，核心面向小批量精密冲压、桌面级加工场景设计，适配电子元器件引脚冲切、薄金属片成型、小型绝缘件冲孔这类对加工压力要求不高，但对工位精度、操作便捷性有明确要求的作业场景，常见于高校实验室打样、小型五金加工坊的零散订单生产、电子组装线的前置预加工工位，不需要配套大型冲压设备的地基与安全防护围挡，直接放置在标准防静电工作台面上即可投入使用。

　　设备的功能模块划分非常清晰，上部是集成了冲压驱动单元的安装腔体，侧面预留了驱动源的安装接口，可以根据实际加工需求选配手动杠杆驱动、小型气动缸驱动或者微型伺服电缸驱动，不需要改动主体框架结构就能完成动力源的切换；中部的冲压工作区设置了可调式定位挡块，挡块通过T型槽与工作台面连接，可以根据待加工工件的外形尺寸调整定位位置，适配不同规格的小型工件冲压作业，冲头安装位采用标准快换接口，更换不同形状的冲头就能完成冲孔、压印、折弯、冲切等不同的加工工序，不需要重新校准设备的同轴度；下部的底座设置了四个减震安装脚，既可以通过螺栓与工作台面锁紧固定，也可以直接依靠减震脚的摩擦力放置在台面上，抵消冲压过程中产生的小幅振动，避免设备在作业过程中出现移位。从安装边界尺寸来看，这款台式冲床的占地面积仅相当于一台普通台式电脑主机的大小，整机高度控制在300mm以内，工作台面距离底座的高度预留了足够的工件取放空间，操作人员坐在常规办公座椅上就可以完成上下料操作，不需要额外配置专用的操作工位；冲头的最大下行行程设计为20mm，最大开口高度可以达到50mm，能够满足厚度10mm以内的小型工件加工需求，冲压工位的受力中心与设备重心完全重合，即使在最大冲压行程下，设备也不会出现倾翻的风险。

　　在细节结构设计上，框架的所有连接孔位都做了锪平处理，内六角螺栓安装后完全沉入孔位内部，不会出现突出的棱角刮伤操作人员或者勾挂工件的问题；冲压工作区的两侧设置了可拆卸的透明防护挡板，既可以观察冲压作业的全过程，也能防止冲压过程中产生的细小碎屑飞溅伤人，挡板采用快拆结构，清理碎屑或者更换模具的时候不需要借助工具就可以直接取下；铜质冲压接触部位的表面做了硬化处理，表面硬度可以达到HRC45以上，长期使用也不会出现凹陷变形，保证冲压加工的精度一致性。

　　不同于大型工业冲床的复杂结构，这款台式设备的所有零部件都采用模块化设计，易损件都可以单独拆卸更换，不需要整体拆解设备就能完成维护作业，比如冲头导向套磨损后，只需要松开导向套的锁紧螺钉就可以取出更换，整个过程不超过十分钟，大幅降低了设备的停机维护时间。对于三维建模从业者而言，这款模型的结构设计参考价值在于，它很好地平衡了桌面级设备的轻量化需求与加工设备的刚性要求，没有一味追求材料厚度来保证结构强度，而是通过合理的筋位布置、材料搭配来实现性能与重量的最优解，框架内部的加强筋采用了等强度设计思路，在受力集中的部位增加筋位厚度，非受力区域做镂空减重处理，既保证了框架的抗变形能力，也进一步降低了设备的整体重量；所有的装配公差配合都在模型中做了明确的预留，比如导向轴与导向套的间隙配合、冲头安装位的过渡配合，都符合实际机械加工的公差要求，不是单纯的外观建模，完全可以直接导出工程图用于实际的零部件加工与设备组装。
