35毫米影视场景用穿孔器结构设计

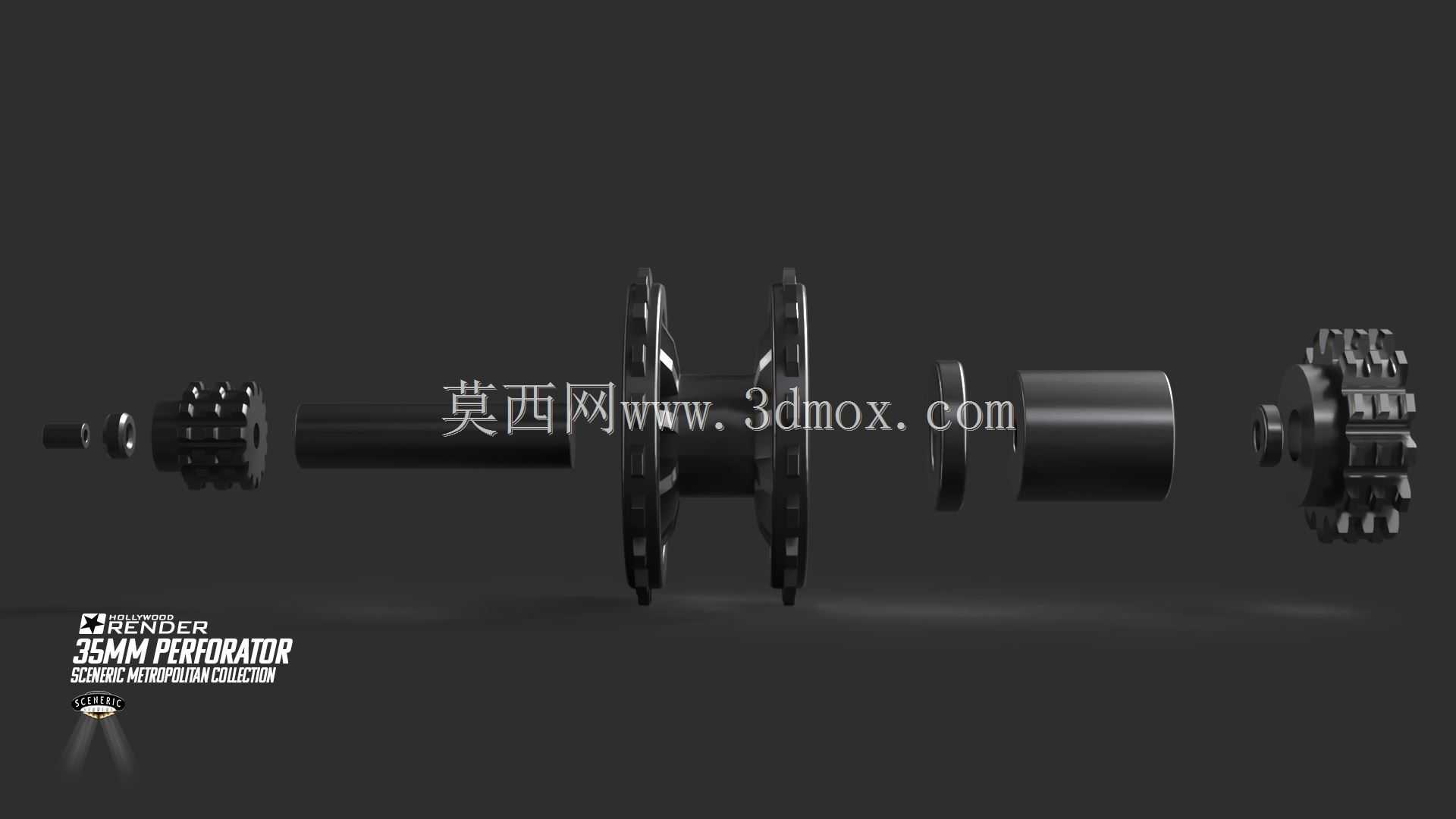

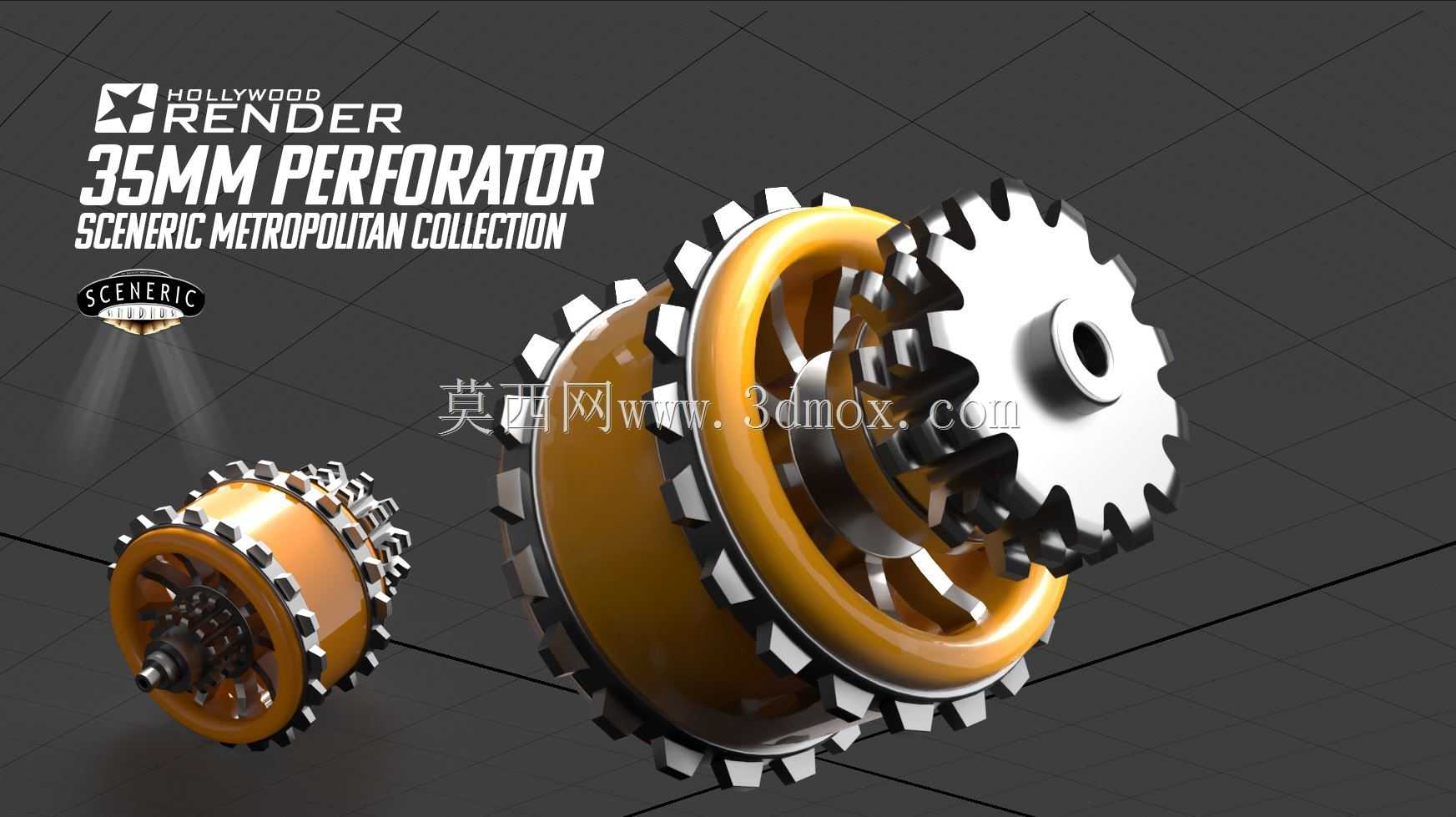

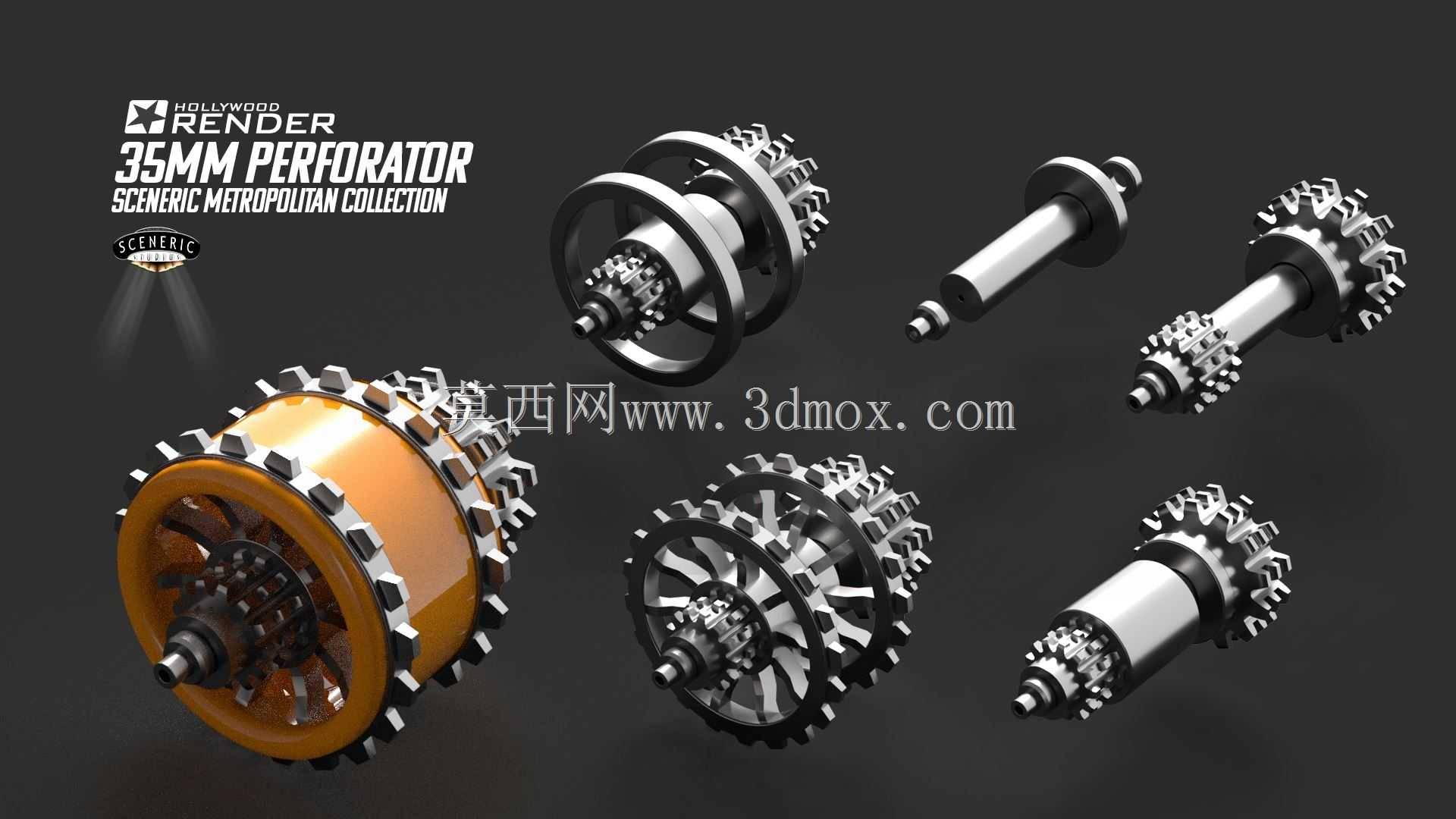

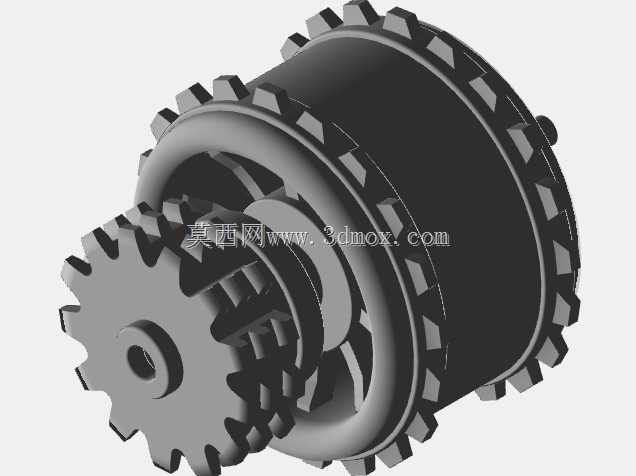

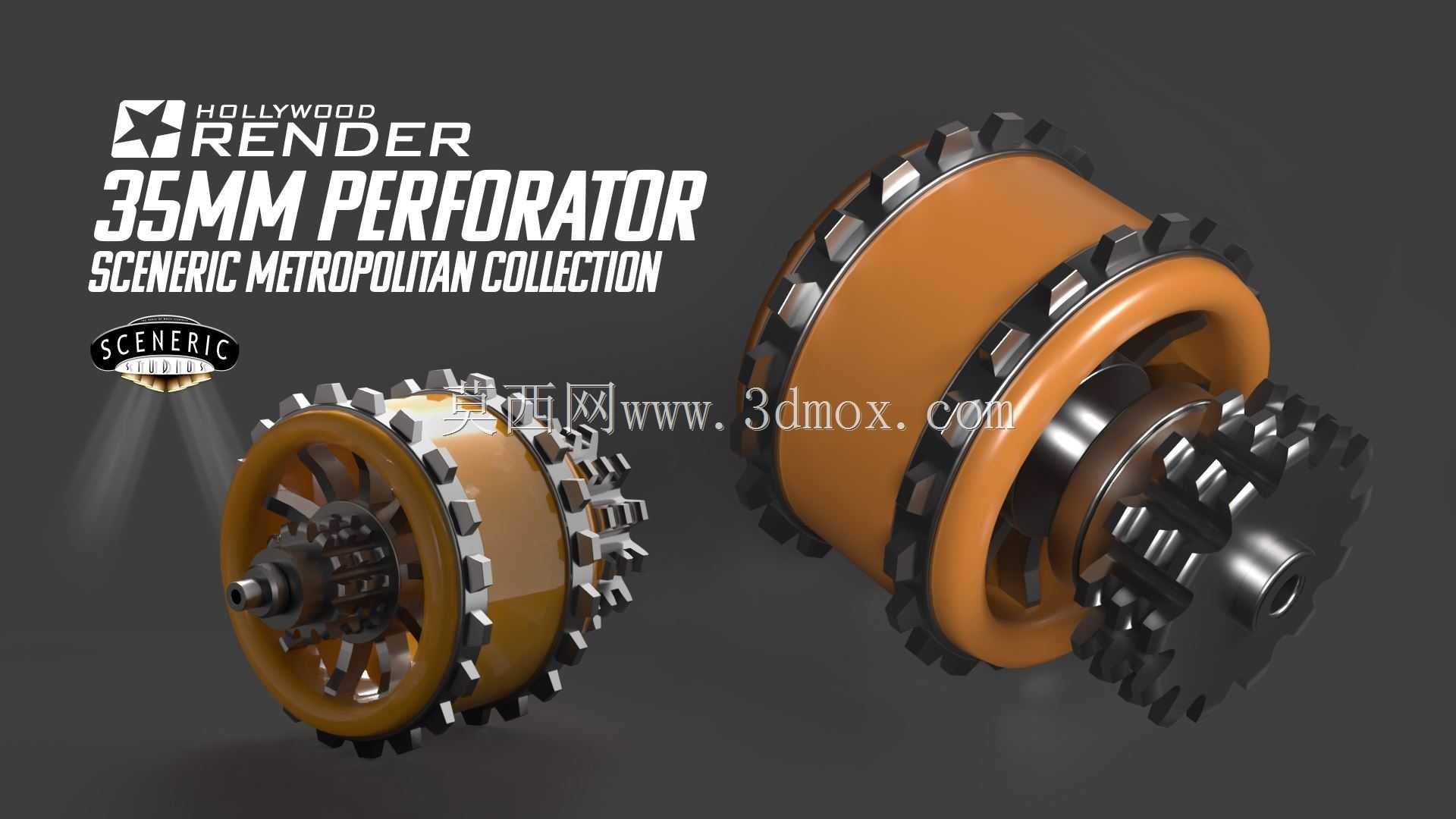

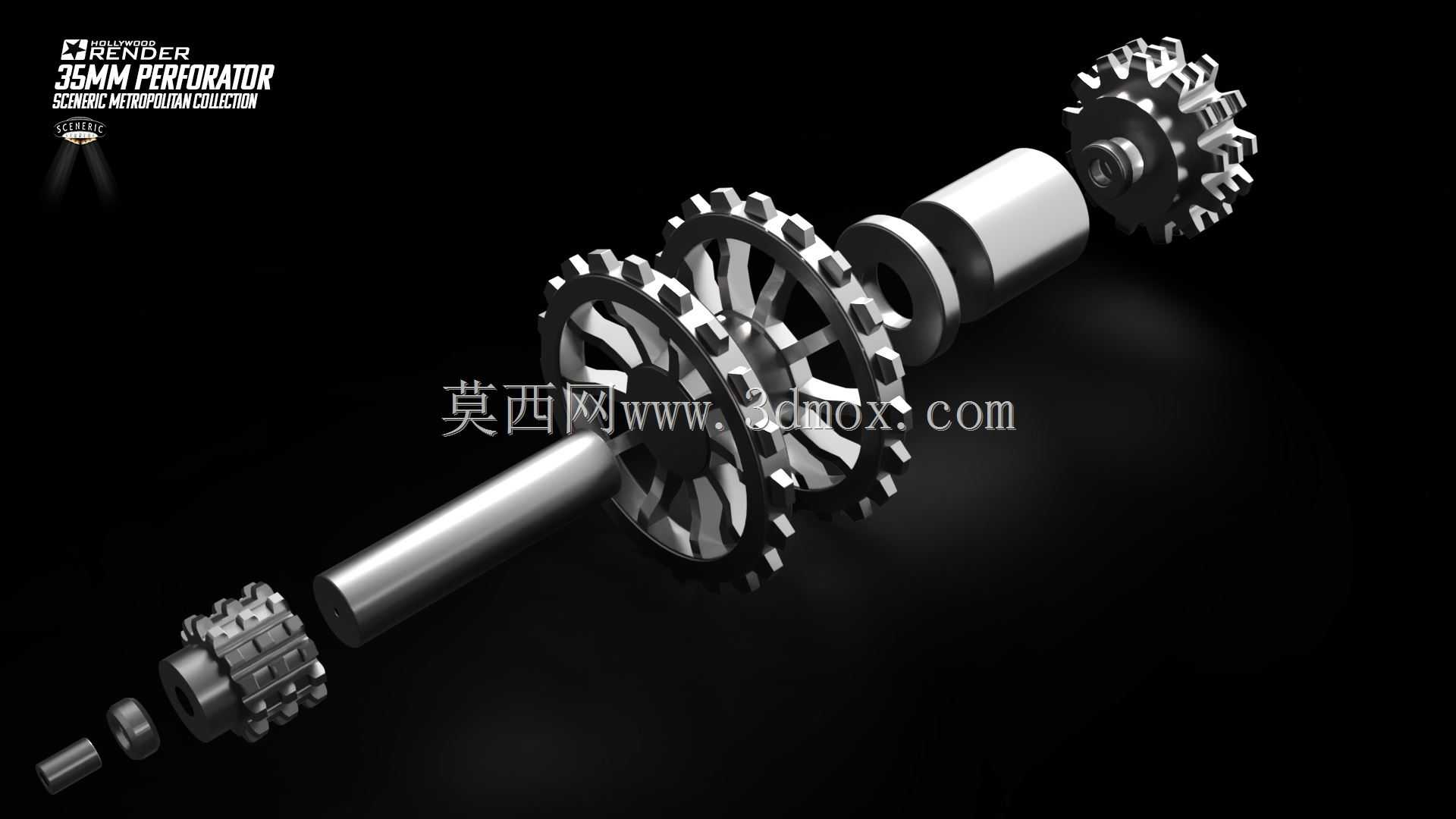

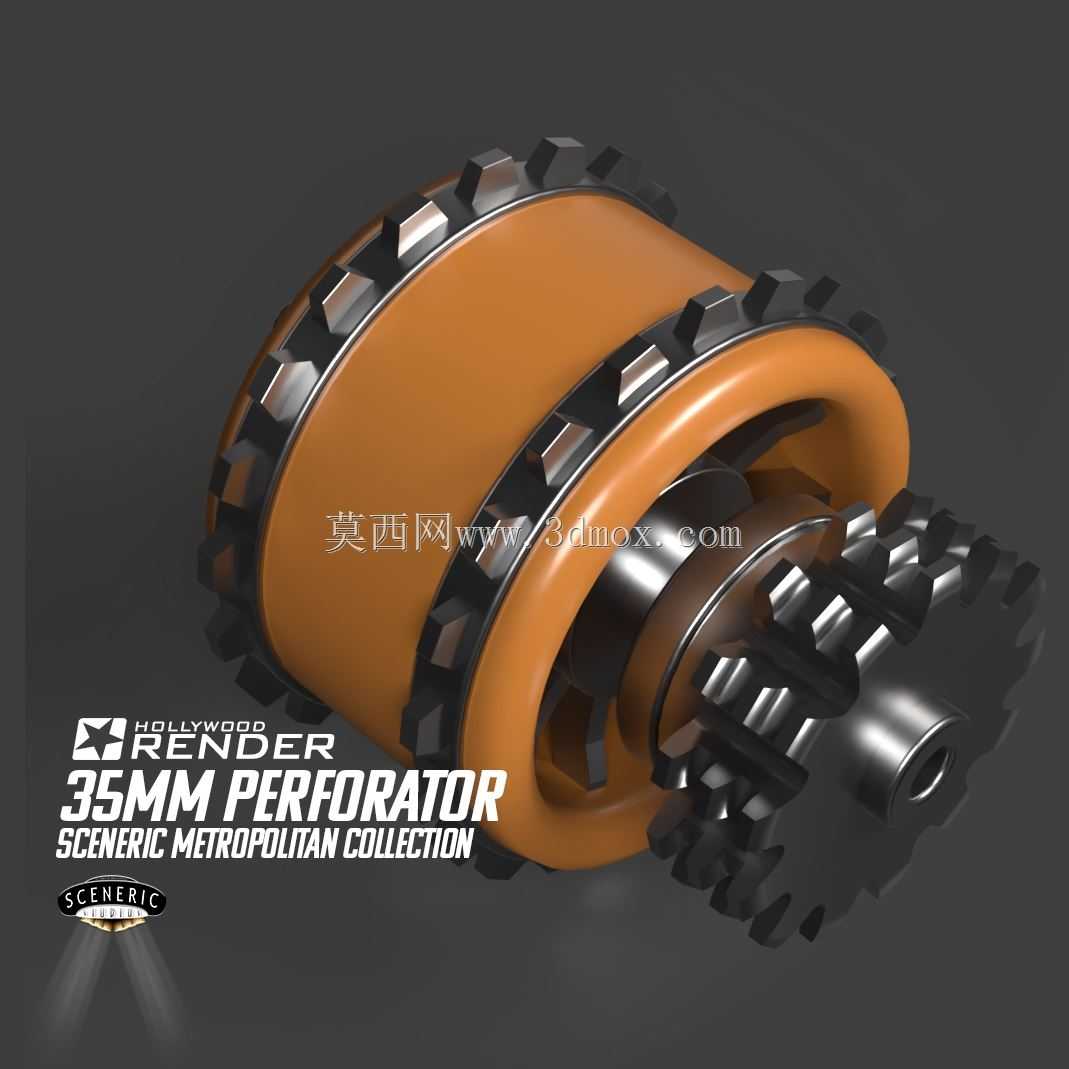

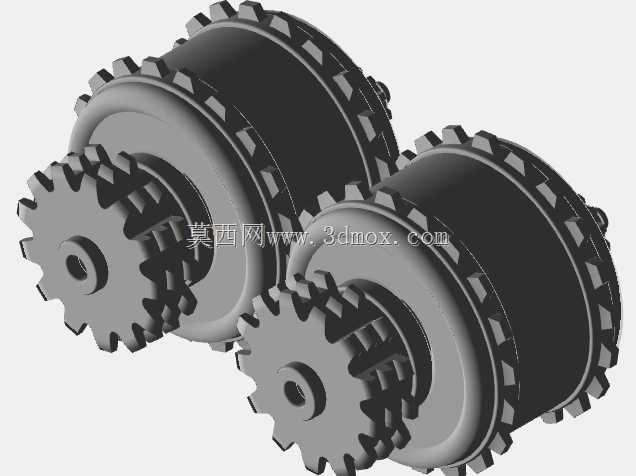

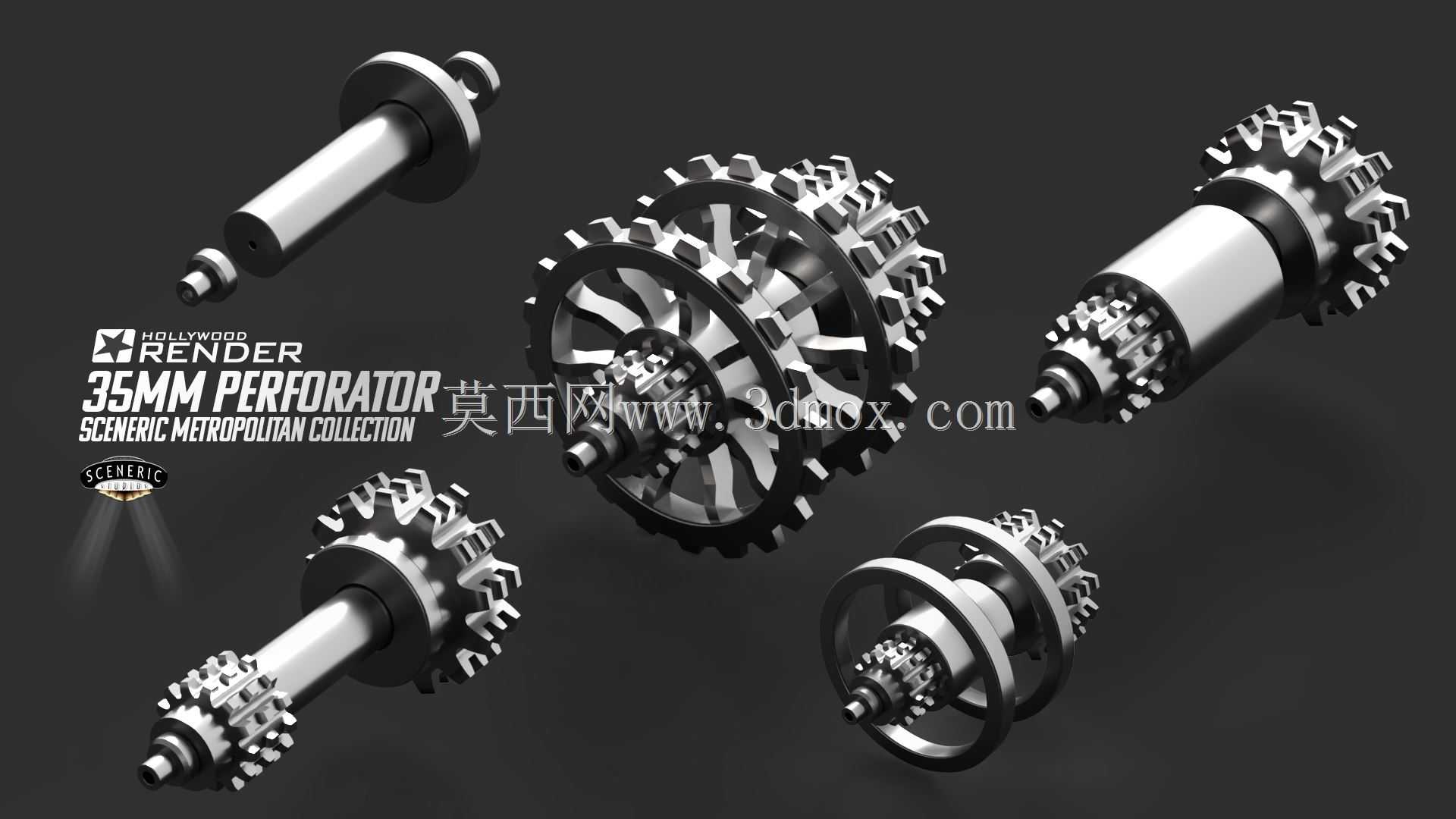

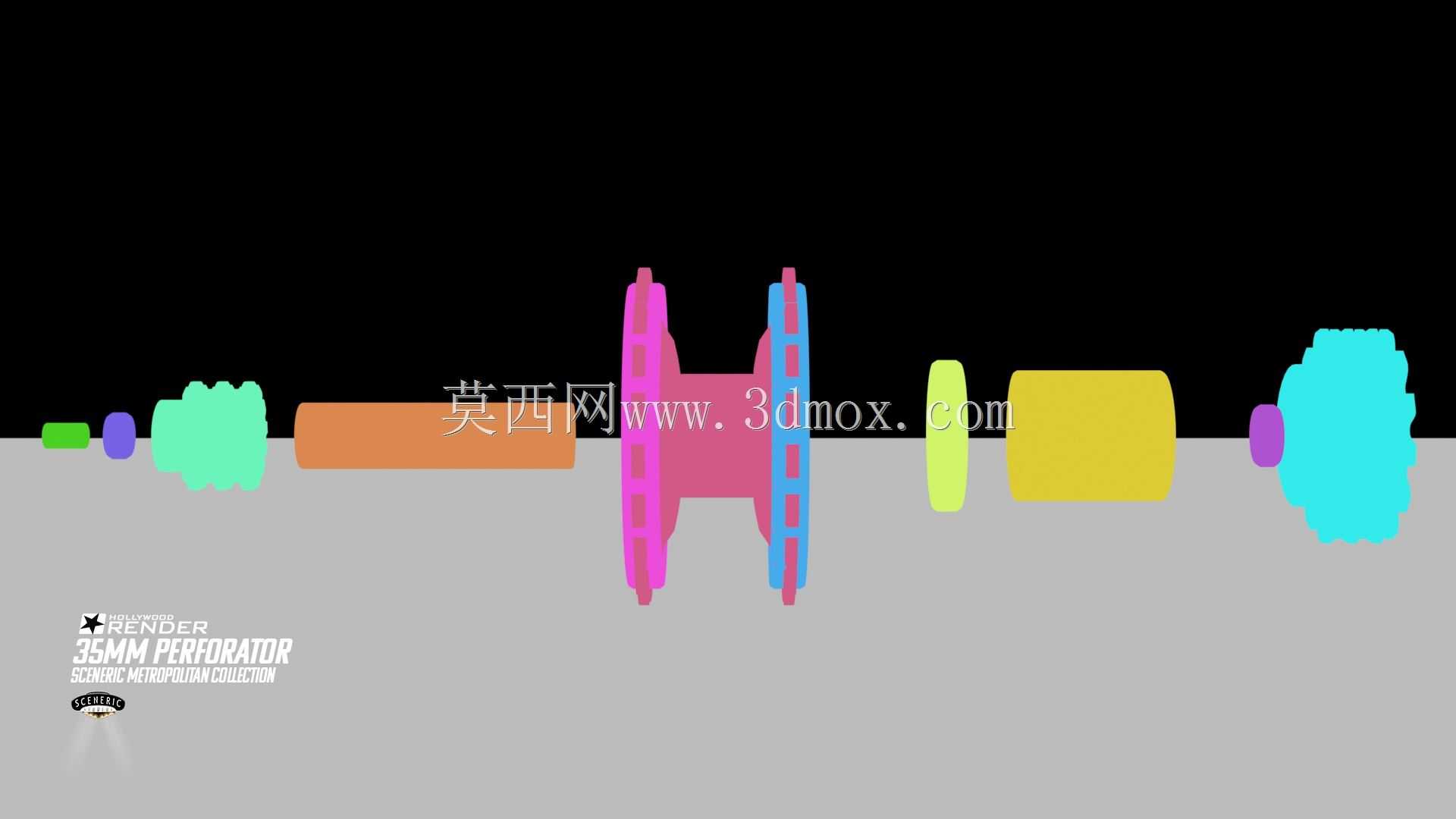

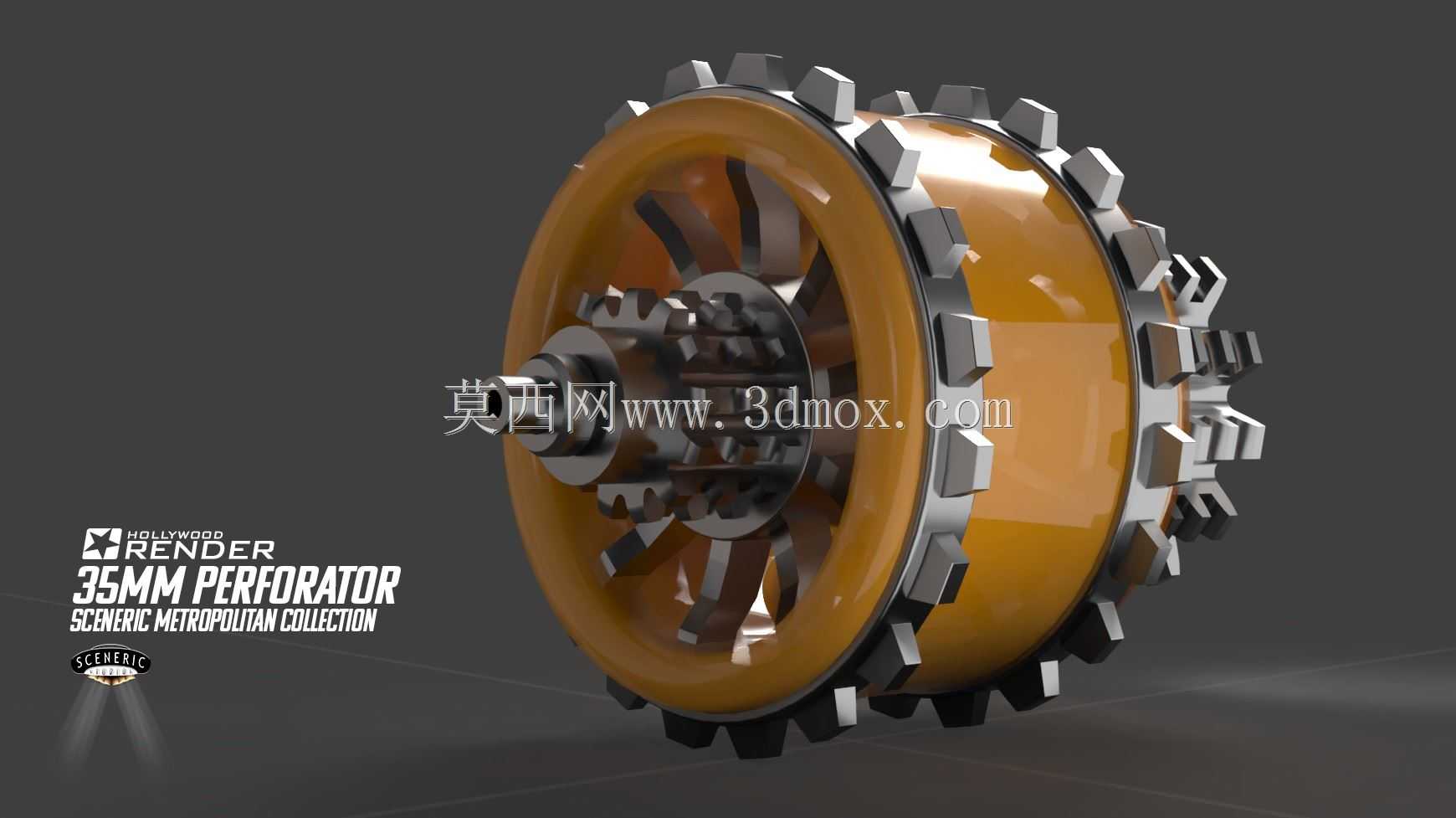

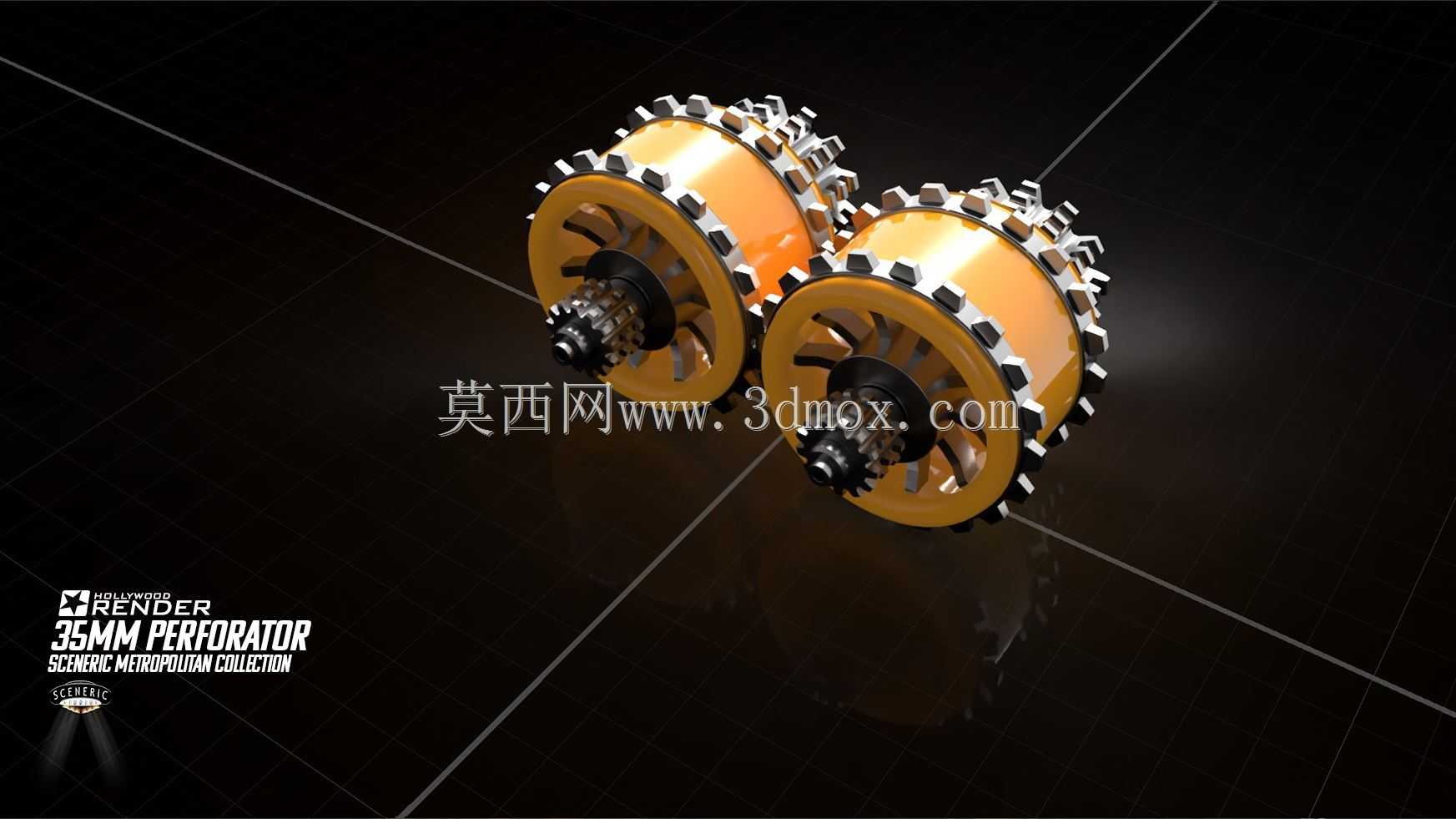

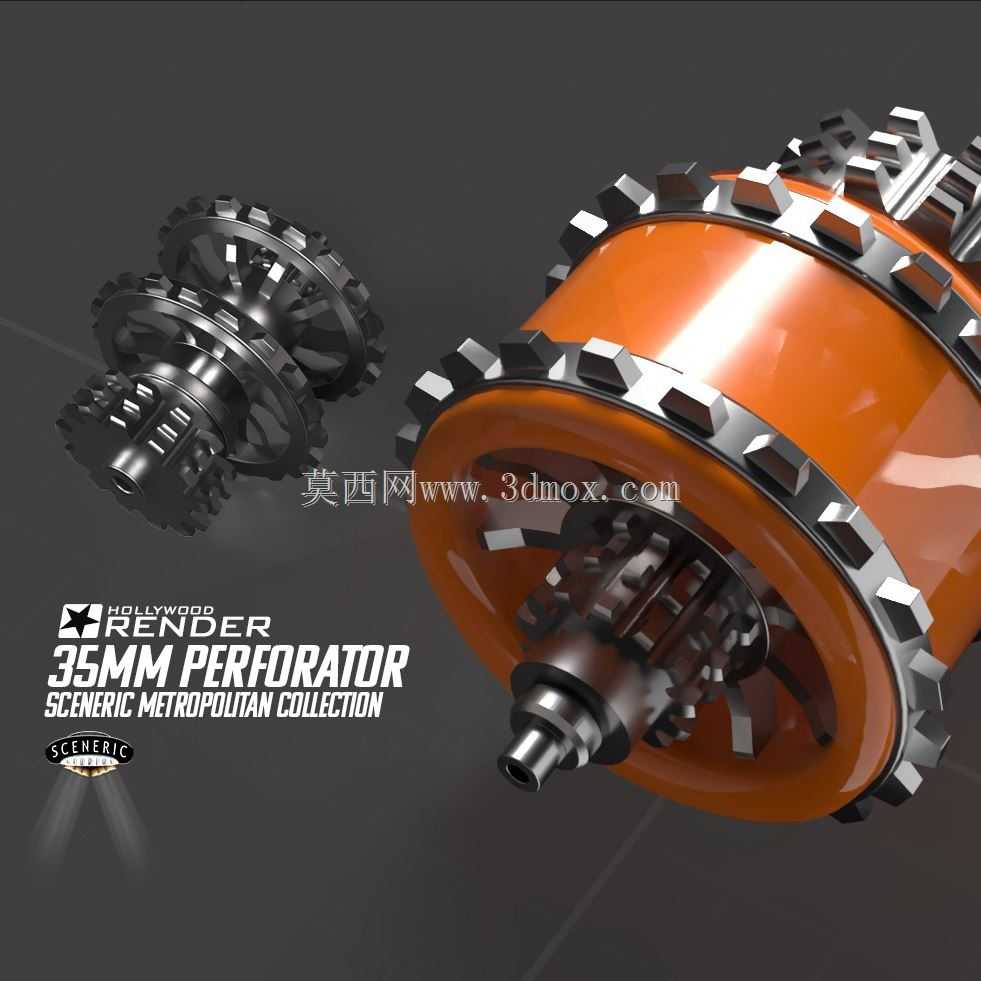

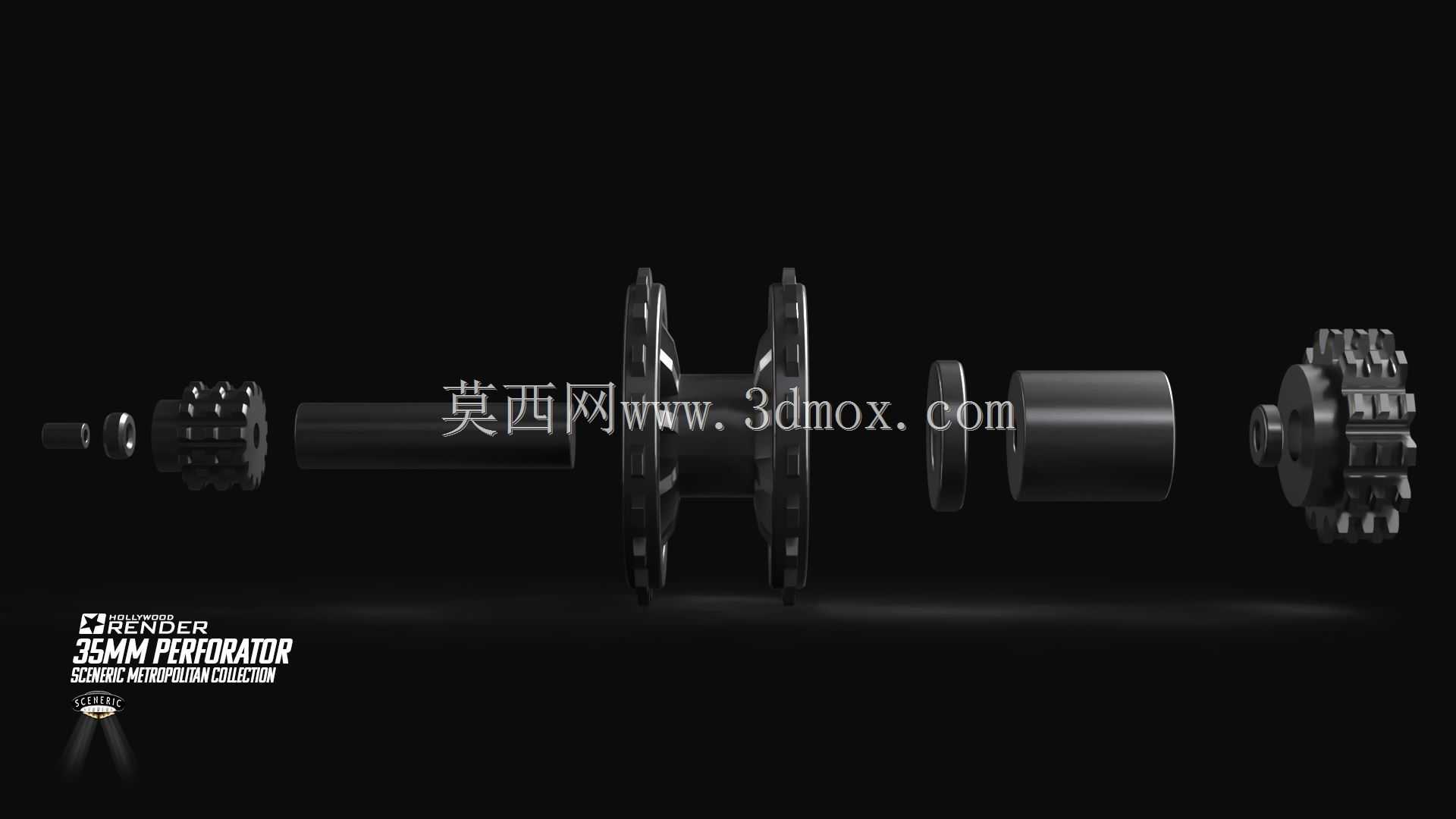

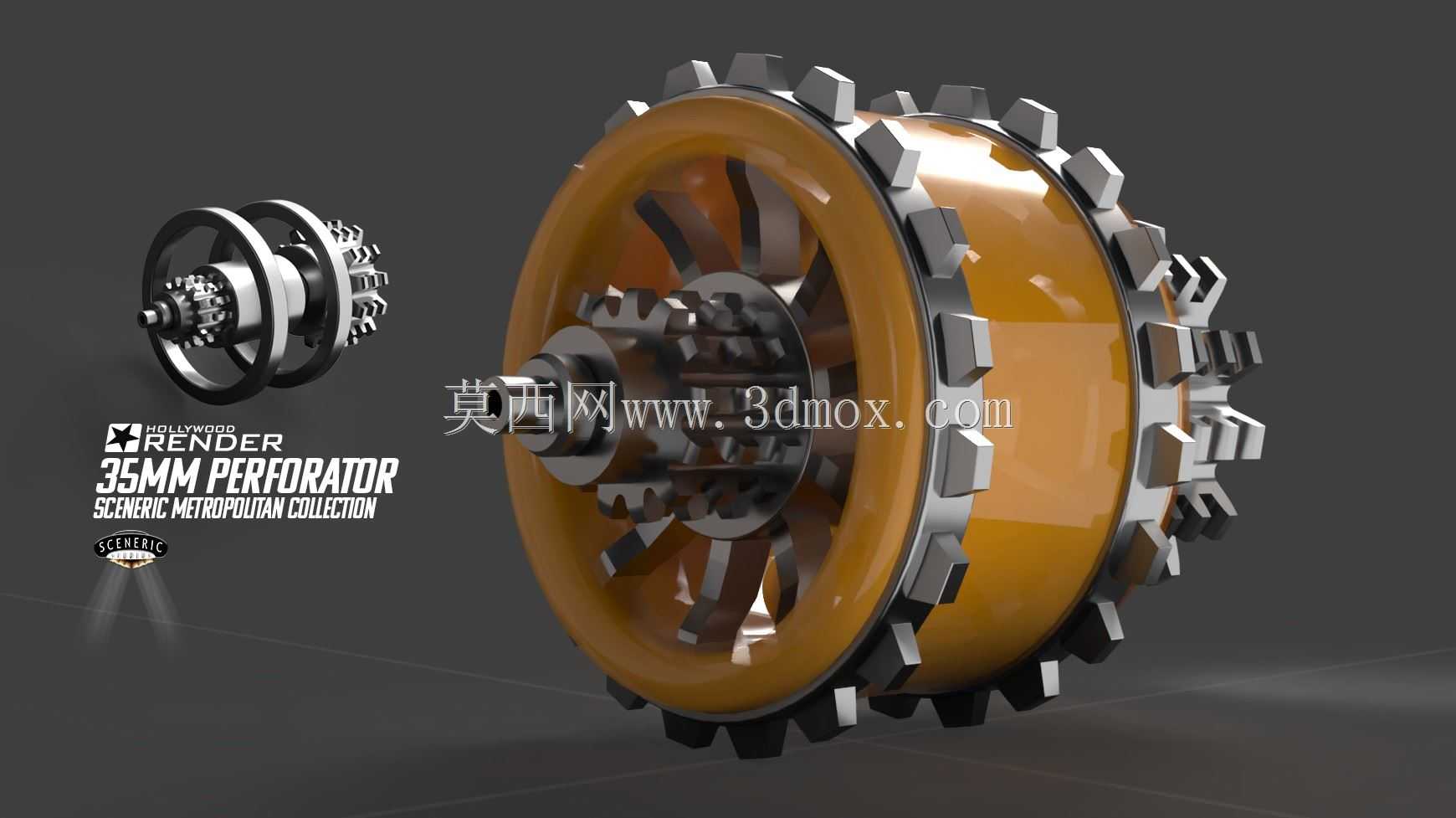

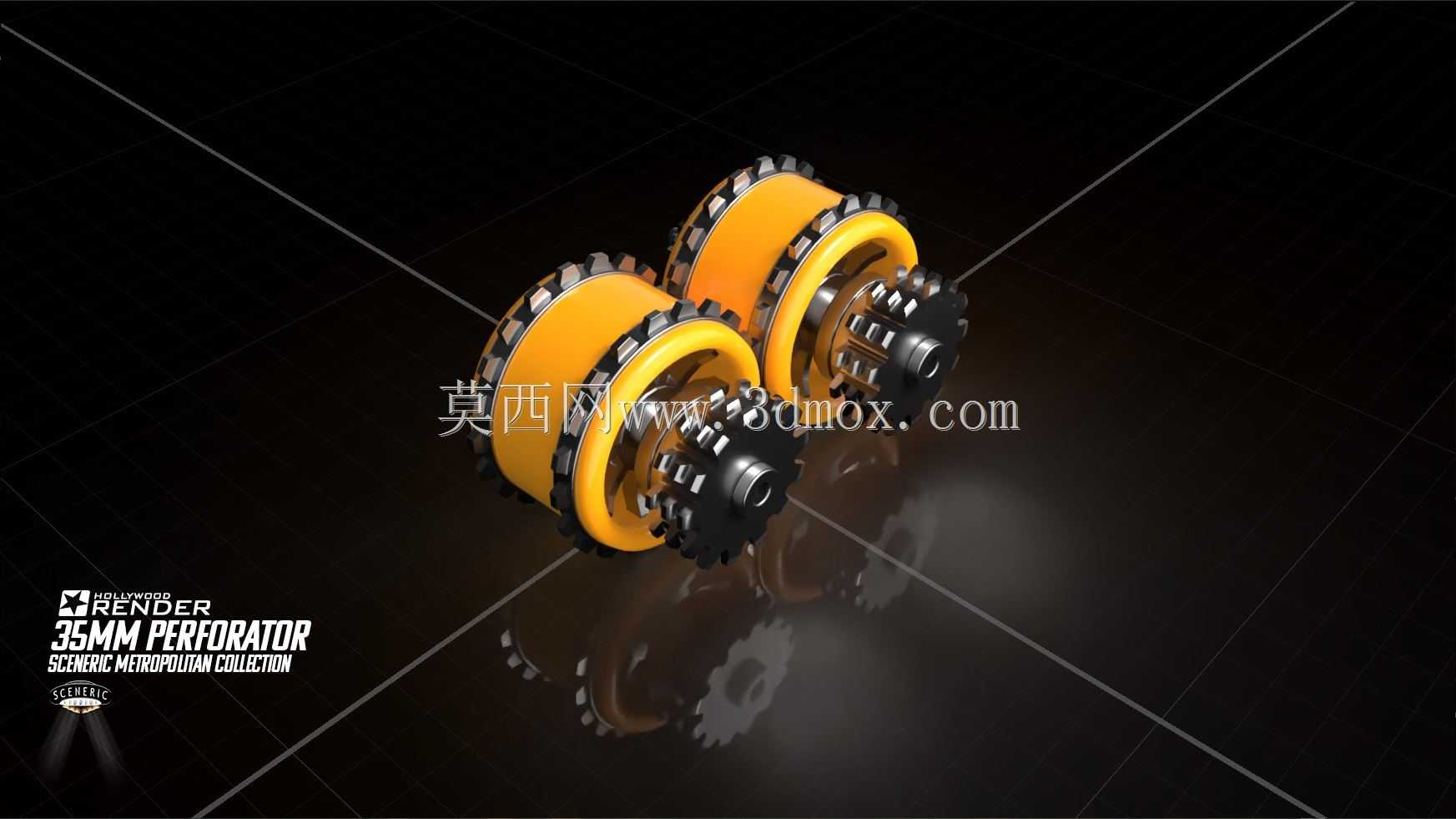

　　在影视置景与实景道具制作领域，这类35毫米规格的穿孔装置，主要服务于胶片主题场景还原、复古工业风布景搭建，以及特种胶片模拟演示装置的功能实现，区别于工业生产线上的高速打孔设备，它的运行转速更低，结构外露度更高，更侧重视觉呈现上的机械质感与可演示性。从结构设计逻辑来看，装置核心采用了同轴双齿轮组传动布局，橙色的主体辊筒作为核心承载件，外圈均匀分布的棘齿结构既承担传动啮合的功能，也作为视觉识别的核心特征，辊筒内部集成了冲针定位组件，冲针的进给行程严格控制在35毫米幅宽对应的标准孔位间距范围内，保证模拟穿孔作业时孔位排布的规整度。

　　两侧配套的从动齿轮组采用了阶梯轴定位设计，齿轮模数与主辊筒棘齿完全匹配，传动过程中侧隙控制在0.02毫米以内，避免演示过程中出现卡顿或齿面撞击异响。外形尺寸上，主体辊筒的外径控制在120毫米，总长度不含伸出轴端为180毫米，两侧从动齿轮组的安装中心距主辊筒轴线为65毫米，整体安装底座的固定孔位采用了标准的M6螺纹孔布局，孔距沿轴向间隔40毫米，径向对称分布，可直接固定在标准工业铝型材框架上，适配多数影视置景的模块化搭建需求。

　　安装边界方面，装置运行时的最大回转半径为75毫米，周边需要预留至少20毫米的安全间隙，避免外露齿轮与周边布景构件发生干涉，输入端可适配标准的手摇柄或者低速减速电机，两种驱动方式的安装接口采用统一的D型轴连接设计，切换时无需额外调整传动间隙。从功能特性来看，该装置的冲针组件采用了快拆结构，无需拆解主辊筒即可更换不同孔径的冲头，适配不同场景下的穿孔效果演示需求，辊筒表面的橙色涂层采用了哑光工业烤漆处理，避免影视拍摄时出现反光穿帮，金属齿面做了做旧氧化处理，还原老式工业设备的使用质感。

　　设计过程中特意弱化了设备的工业防护外壳，将核心传动结构完全外露，一方面是为了满足影视拍摄时的机械美感呈现需求，另一方面也方便现场道具人员快速排查卡滞故障，调整传动阻尼。在实际场景应用中，这类装置既可以作为静态置景道具摆放于复古工厂、胶片洗印车间类场景中，也可以接入低速驱动系统实现动态运转，配合现场音效模拟真实的穿孔作业状态，部分主题展馆的工业技术展区也会采用这类结构作为互动演示装置，观众可通过手摇驱动直观了解35毫米胶片穿孔的作业原理。结构受力层面，主辊筒采用了空心薄壁设计，在保证整体刚性的前提下降低了自重，两端的支撑轴承选用了深沟球轴承，径向承载能力满足手动驱动和低速电机驱动的载荷需求，齿轮齿面做了硬化处理，长期演示运行下不会出现过度磨损导致的传动精度下降。冲针的进给轨迹做了专门的导向设计，配合辊筒上的对位孔，可保证每次冲孔的位置偏差不超过0.1毫米，即使长期反复演示也不会出现孔位偏移的问题。
