双梁桥式起重机端梁行走机构结构

项目分类:起重机 发布时间:2025-02-20 ID:942260
  • 双梁桥式起重机端梁行走机构结构
  • 双梁桥式起重机端梁行走机构结构

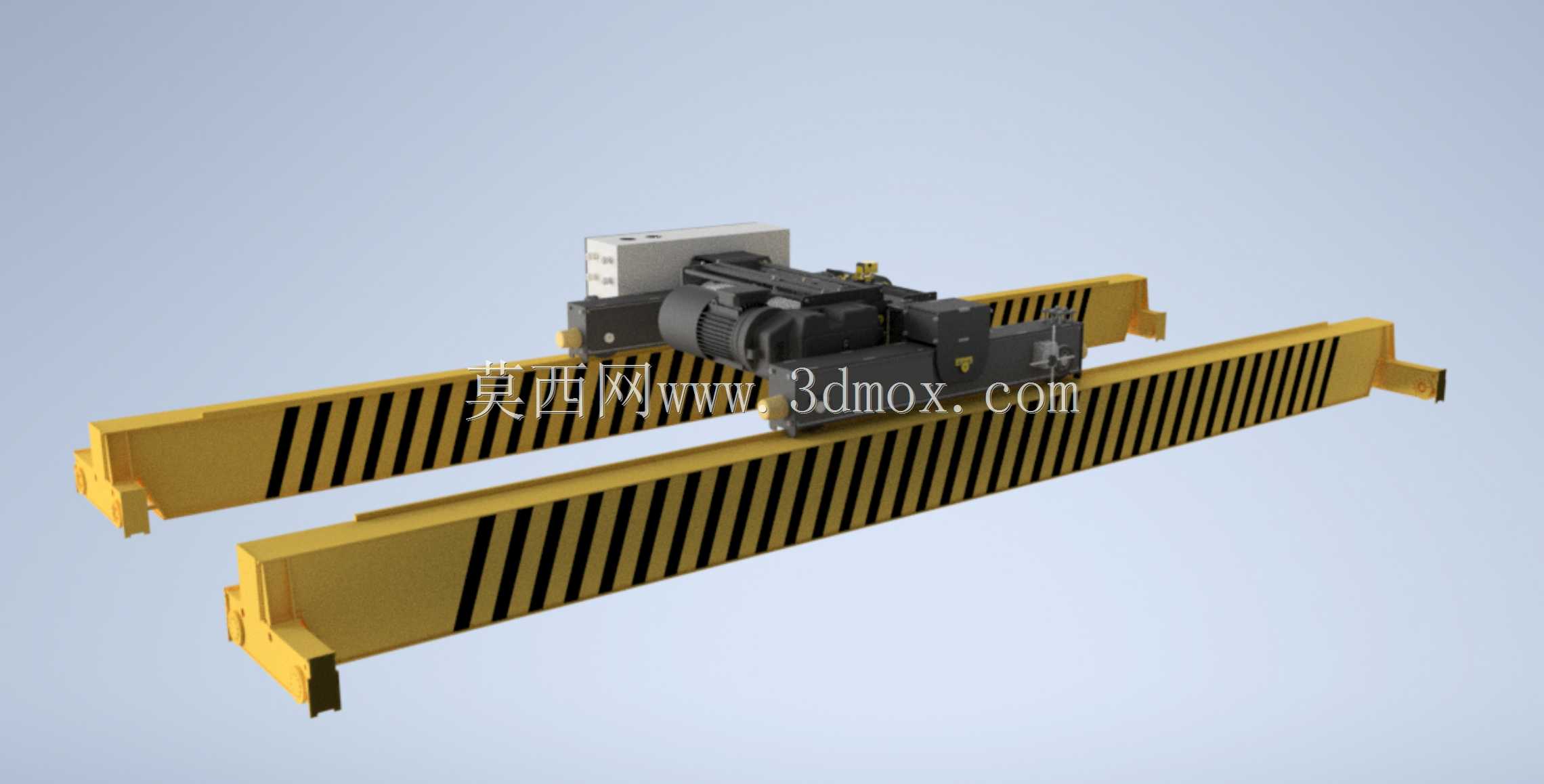

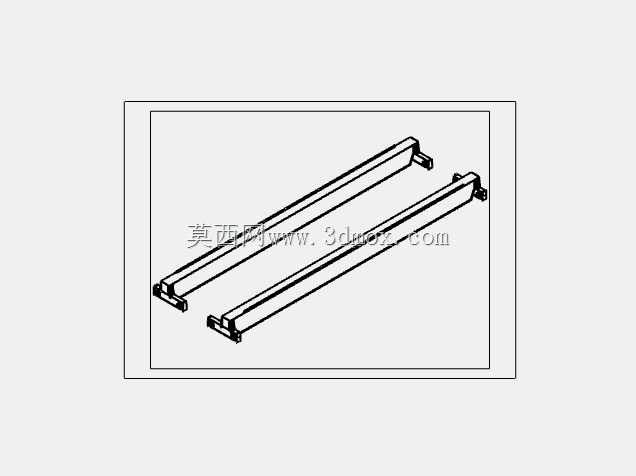

  这套三维结构呈现的是桥式起重机的端梁行走总成,是厂房内部跨工位物料转运场景里的核心执行部件,日常承担着车间内重型工件、工装夹具、整机组装件的高空吊运移位作业,覆盖机械加工车间、装配工段、仓储库区等多个室内作业场景,适配固定跨距的厂房轨道铺设工况,无需额外占用地面作业通道,能充分利用厂房上部空间完成物料流转,避免地面转运设备的动线交叉干扰。从结构组成来看,两根平行布置的箱型端梁是整个行走机构的承载基体,梁体采用低合金高强度结构钢焊接成型,腹板与翼缘板的焊缝做了连续满焊处理,梁体外侧喷涂黄黑相间的警示标识,符合工业现场安全警示的视觉识别要求,端梁两端配置的行走轮组直接卡合在厂房预设的QU型轨道上,轮缘做了淬火处理,降低长期往复运行的磨损速率。

  端梁上部集成的驱动单元采用三合一减速电机布局,将制动模块、减速模块、驱动电机整合为一体,减少了传统分体式驱动的联轴器安装偏差问题,驱动输出端直接与主动行走轮连接,传动效率更高,同时驱动单元旁配置的限位撞块与缓冲组件,能在机构运行至轨道端部时触发限位信号,配合橡胶缓冲块吸收冲击动能,避免硬碰撞对梁体结构造成损伤。设计过程中优先考虑了安装边界的适配性,端梁的总长度根据厂房轨道的预留间距做了匹配设计,轮距参数经过反复校核,保证行走轮与轨道的接触面积均匀,避免偏载造成的轮缘啃轨问题;梁体上表面的连接法兰做了镗孔加工,用于和起重机主梁的端接面配合,法兰孔的位置度公差控制在0.2mm以内,保证现场安装时主梁与端梁的垂直度符合装配要求,不需要现场二次配钻加工。

  驱动单元的安装座采用螺栓连接的方式固定在端梁上平面,安装座的加工面做了铣平处理,保证电机输出轴与行走轮轴的同轴度,减少运行过程中的振动与噪音;端梁下部的扫轨板预留了安装位,现场装配时可根据轨道顶面的实际高度调整扫轨板间隙,及时清理轨道表面积攒的铁屑、杂物,避免杂物卡入行走轮与轨道之间造成卡滞。从实际运行的功能逻辑来看,这套行走机构能带动整台起重机沿厂房纵向轨道平稳移动,配合主梁上的起升小车完成横向、纵向的二维平面内点位移动,满足不同工位的物料吊运需求;梁体内部预留了线缆穿线腔,整机的动力线缆、控制线缆可从梁体内部穿行,避免线缆外露被剐蹭损伤,同时梁体端部预留的行程开关安装位,可根据现场的工位布局调整限位触发位置,适配不同长度的厂房轨道工况。

  结构细节上,端梁的两端配置了防脱轨安全钩,钩体与轨道下翼缘的间隙控制在10mm以内,即便出现行走轮破损、轴承失效等极端故障,安全钩也能勾住轨道,避免整个机构从轨道上坠落;驱动电机旁的接线盒做了防水防尘处理,适配厂房内可能存在的切削液飞溅、粉尘弥漫的作业环境,接线端子的排布预留了足够的接线空间,方便现场电工完成线缆接驳与调试。
