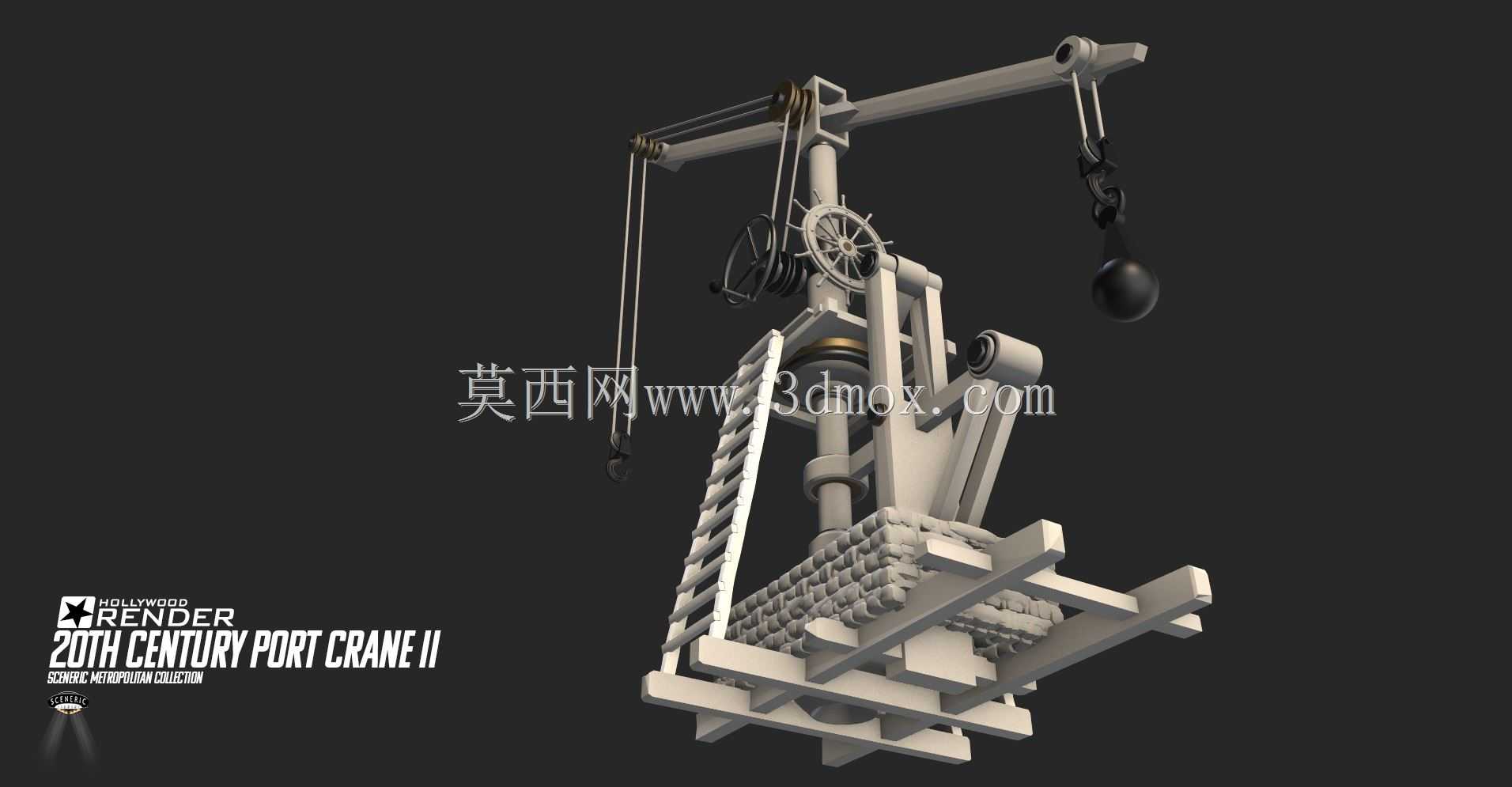

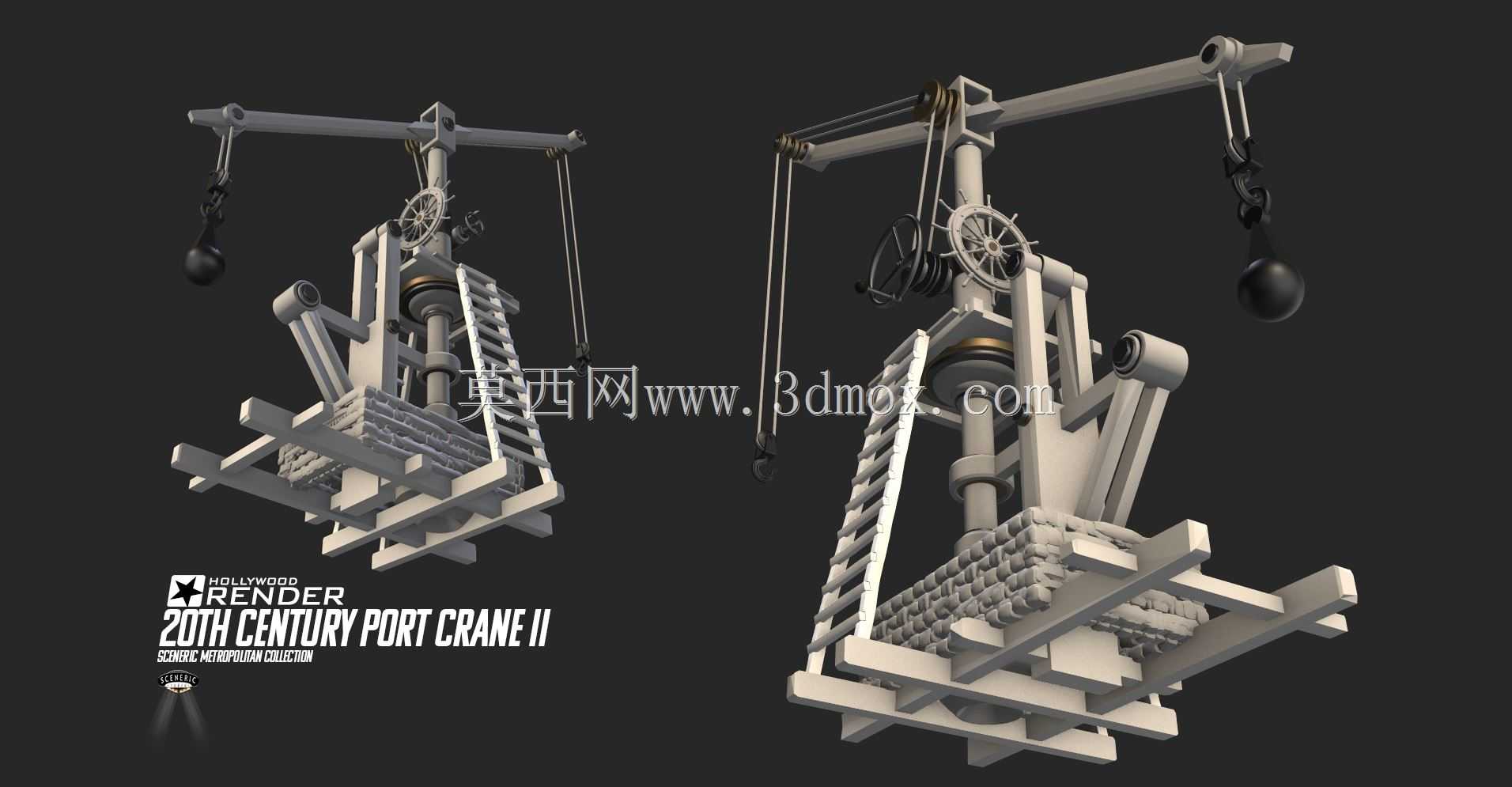

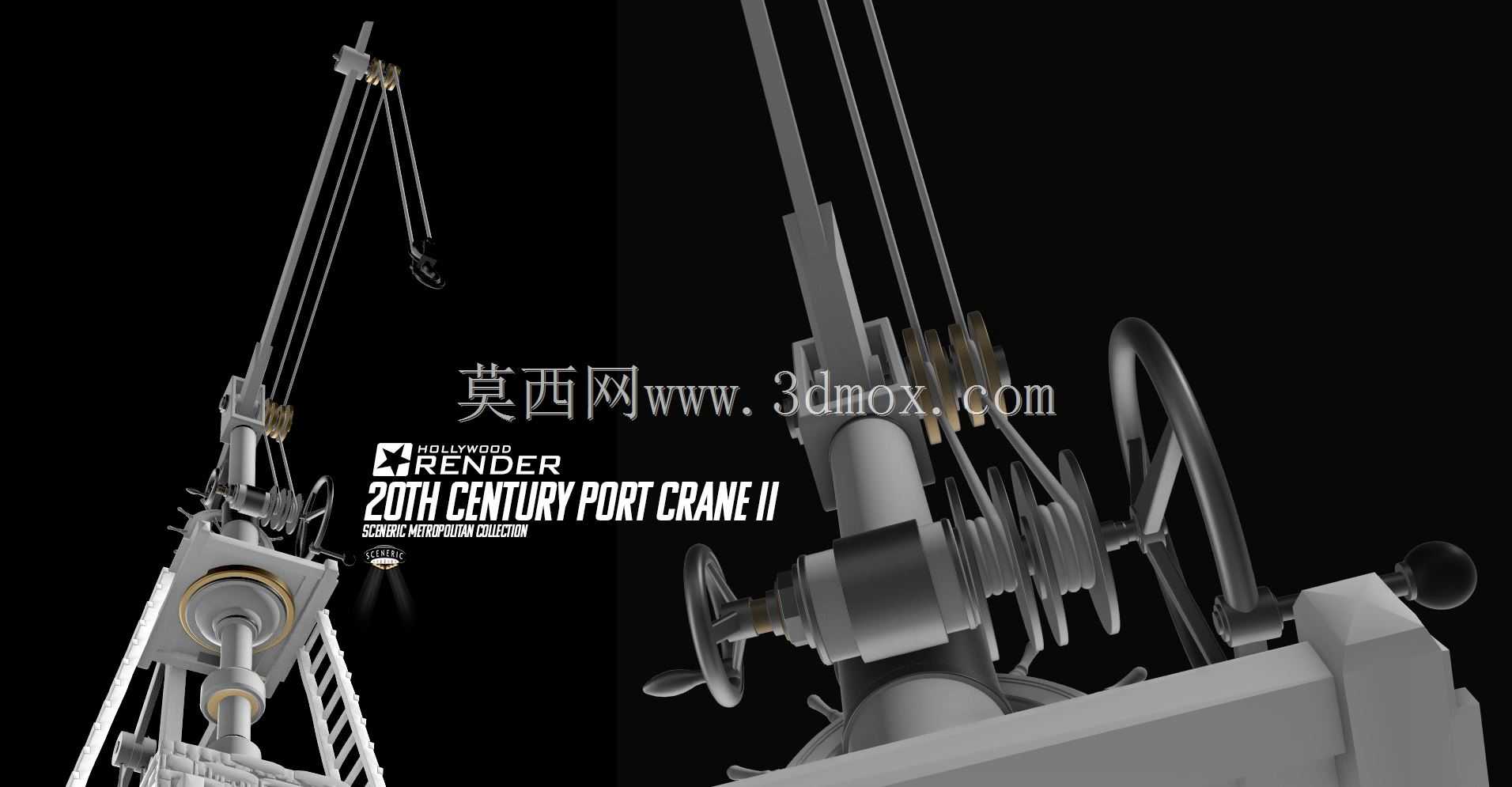

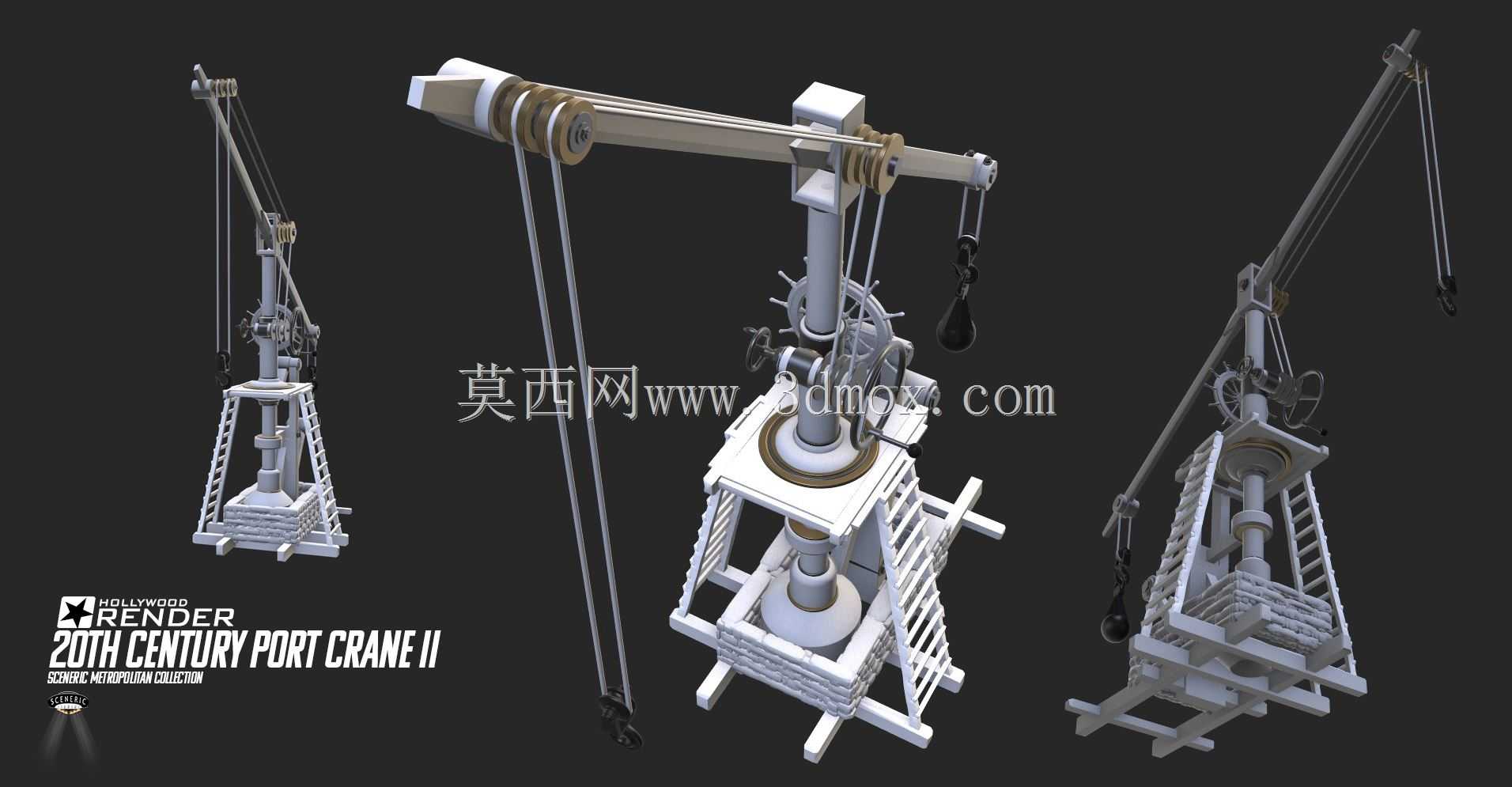

二十世纪港口起重吊机精细结构还原

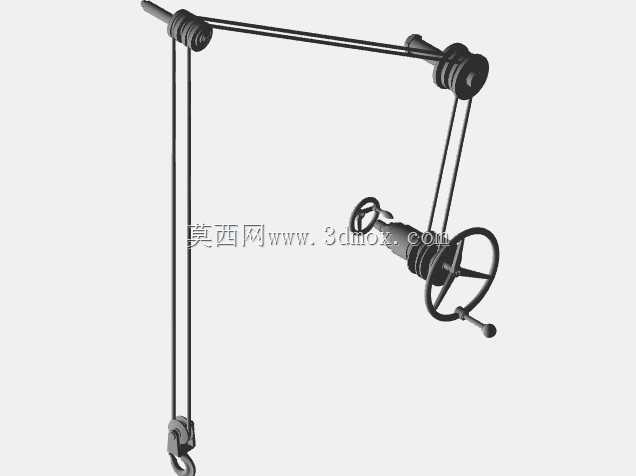

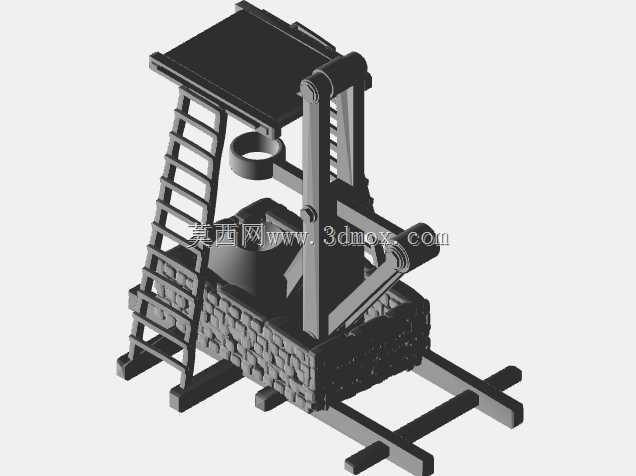

　　从设备实际用途拆解来看，该吊机的核心功能分为三个模块：首先是垂直起升模块，通过卷筒缠绕钢丝绳配合吊钩组实现货物的垂直升降，模型中完整还原了起升卷筒的棘轮止逆结构、钢丝绳缠绕路径、吊钩组的滑轮配比，这套结构在作业时可以通过棘轮锁止防止吊重下坠，在当时的液压技术尚未普及的阶段，纯机械结构的止逆机构是吊机安全作业的核心保障；其次是变幅模块，模型中还原的手摇变幅绞车配合臂架拉索结构，可以实现臂架俯仰角度的调整，以此改变作业半径，适配不同船型的装卸位置，变幅机构的蜗轮蜗杆自锁结构可以保证臂架调整到任意角度都不会自行滑落，无需额外的锁止销件；第三是回转模块，底部的回转支承结构配合手动回转操纵手轮，可以实现整个上部作业机构的360度水平回转，覆盖码头前沿和船舷侧的作业点位，回转机构的齿圈啮合间隙在模型中也做了准确还原，符合当时的机械加工精度水平。这款老式港口起重设备的三维结构还原，完整复现了二十世纪港口散杂货装卸作业场景下的吊机核心构造，对于研究早期港机设计逻辑、复古工业场景搭建、老旧码头设备改造参考都有实际参考价值。从实际应用场景来看，这类吊机多部署在中小型内河码头或者早期沿海杂货码头，主要承担件杂货、小型集装箱雏形货箱、散装成件物资的岸边装卸作业，配合码头货场的水平运输设备完成船岸之间的物资转运，作业覆盖半径覆盖船舷到码头前沿的核心装卸区域，在当时的港口物流环节中承担核心的垂直提升与小范围水平变幅作业功能。

　　从产品设计思路来看，这款吊机的设计完全贴合当时的工业制造能力，整体结构全部采用型钢铆接加螺栓拼接的工艺，没有复杂的铸造异形件，所有传动结构都外露布置，方便日常检修和润滑，在没有电动动力普及的年代，整套机构可以通过人力驱动完成轻载作业，也可以外接早期的蒸汽机或者电动机作为动力源驱动卷筒，适配不同码头的动力配套条件。臂架结构采用格构式型钢拼接，在保证结构强度的前提下尽可能降低自重，减少变幅和回转时的驱动力需求，臂架顶端的滑轮组布置充分考虑了钢丝绳的偏角，避免钢丝绳在作业过程中与臂架结构发生摩擦磨损。

　　操纵机构全部集中在吊机上部的操作平台位置，操作人员可以同时观察到吊重位置和卷筒、钢丝绳的工作状态，减少操作视野盲区，符合当时的人工作业操作习惯。从外形尺寸与安装边界来看，这类吊机的臂架总长度根据作业需求通常在15米到25米区间，作业时最大起升高度可以覆盖当时3000吨级以下杂货船的货舱深度，底部安装基座需要预埋在码头岸壁的混凝土基础上，基础的承载能力需要匹配吊机最大额定起重量加上自重的总载荷，回转时的尾部回转半径通常在3米以内，不会占用过多的码头前沿通道空间，方便码头前沿的货运车辆通行。

　　安装时需要保证回转支承的水平度误差在千分之二以内，避免回转过程中出现卡滞或者偏载磨损，臂架与回转平台的铰接点需要做润滑脂密封，防止海边盐雾环境造成铰接轴锈蚀。钢丝绳的穿绕方式需要严格按照设计路径布置，每个滑轮的绳槽需要与钢丝绳直径匹配，避免钢丝绳出现跳绳或者过度磨损的情况。在三维建模的细节处理上，模型完整还原了设备表面的铆接节点、手轮的防滑纹理、钢丝绳的捻向细节、操作平台的防滑格栅结构，所有运动副的连接关系都按照实际设备的装配关系做了约束，可以直接用于运动仿真演示，直观展示老式吊机的作业动作流程。对于结构设计从业者来说，这款模型可以直观展现早期纯机械起重设备的设计逻辑，理解在有限加工工艺条件下如何通过结构优化实现功能需求，对于复古工业场景搭建、老旧码头改造的设备选型参考、港机发展历史研究都有实际的参考价值，也可以作为机械原理教学的直观演示模型，帮助学习者理解起重设备的核心传动逻辑和安全结构设计思路。
