带轴集成式动力传输花键齿轮结构

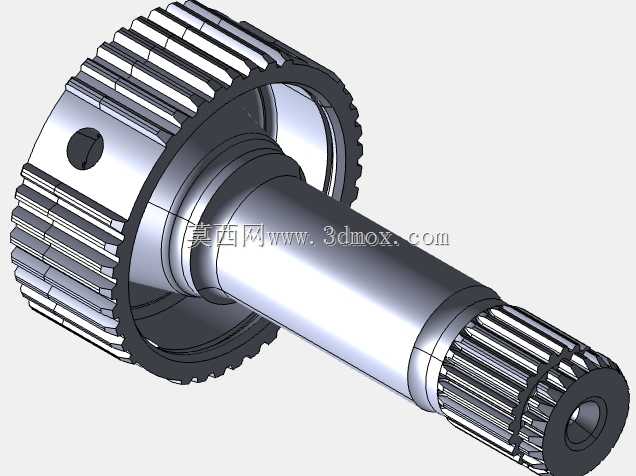

　　在中小功率动力传输场景中，这类轴齿集成的结构件往往承担着扭矩传递、转速匹配的核心作用，不同于分体式齿轮与轴通过键连接的装配形式，该结构将传动齿轮与支撑轴做一体化设计，从根源上消除了键连接带来的间隙累积、应力集中问题，在频繁正反转、启停冲击的工况下能保持更稳定的传动精度。从结构布局来看，该零件沿轴向分为三个功能区段，一端为外啮合直齿圆柱齿轮段，齿部参数匹配对应啮合齿轮的模数与压力角，齿宽根据额定传递扭矩做了对应加宽，保证齿面接触应力处于材料许用范围内，齿轮端面靠近齿根位置设计有径向定位销孔，用于装配时的周向定位防松，避免长期运行后齿轮与配套部件出现相对位移。

　　中间区段为光滑轴颈段，表面粗糙度要求控制在Ra0.8以内，用于装配支撑轴承，轴颈与轴承内圈采用过渡配合，既保证装配后轴承内圈无相对滑动，又能避免过盈量过大导致轴承预紧力超标引发的温升异常，轴颈与两端齿段的衔接位置都设计了退刀槽与圆角过渡，避免热处理时应力集中引发的轴段断裂风险。另一端为渐开线花键轴段，花键齿采用小径定心方式，相比矩形花键拥有更好的对中精度与承载能力，适合与配套的花键套做滑动或固定连接，花键末端设计有中心工艺孔，既用于轴类零件加工时的顶尖定位，也可作为装配时的注油孔辅助花键套压装。

　　从设计思路上看，这类轴齿一体件优先考虑的是传动链的刚性，在有限的安装空间内最大化缩短动力传输路径，减少分体装配带来的累计误差，因此在做三维建模时，需要重点校核各轴段的同轴度公差，尤其是两端齿段与中间轴承位的径向跳动公差，直接影响装配后整个传动组件的运转平稳性。建模过程中齿部特征优先采用参数化生成方式，保证齿廓渐开线的精度，避免近似建模带来的啮合干涉问题，花键段的齿形参数需要严格对应国标花键标准，保证与标准花键套的互换性，各过渡圆角、退刀槽的尺寸需要匹配加工工艺要求，比如磨削加工的退刀槽宽度要满足砂轮越程需求，避免加工时出现清根不到位的问题。

　　在实际设备选型应用中，这类轴齿结构常出现在小型电源变换设备的动力调节机构、小型精密传动箱的输入输出端，安装时需要注意轴承位的装配公差，装配前需要对轴颈表面做清洁处理，避免杂质进入轴承配合面引发的早期磨损，齿面啮合侧隙需要控制在合理区间，侧隙过大会导致传动冲击噪音，侧隙过小则会引发运转卡滞、齿面胶合问题。从安装边界来看，该零件的最大外轮廓为端部齿轮的齿顶圆直径，装配时需要预留足够的径向空间避免与周边壳体发生干涉，轴向总长度决定了传动箱的轴向安装尺寸，两端花键与齿轮的轴向定位尺寸需要严格按照装配公差链校核，保证啮合齿面的接触斑点处于齿宽中部位置，避免偏载引发的局部齿面过度磨损。这类结构相比分体式装配的齿轮轴，零件数量更少，装配工序更简单，整体传动刚性更强，适合对传动精度、响应速度有要求的紧凑空间传动场景，建模时还需要考虑热处理后的变形补偿，比如齿部淬火后的变形量需要在建模时预留对应的加工余量，保证最终成品的尺寸精度符合设计要求。
