阶梯式气动顶升输送换向接驳机构

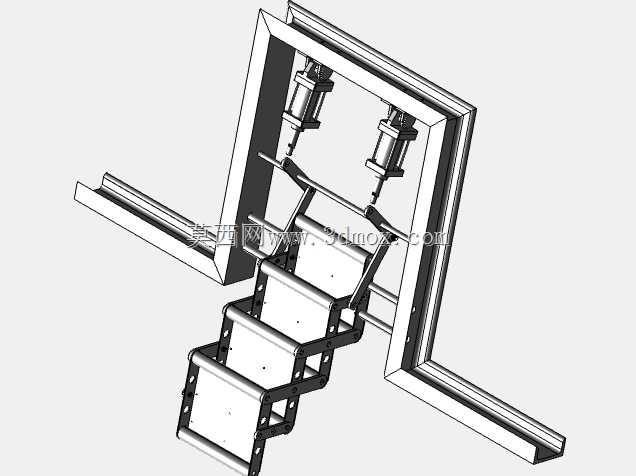

　　这套阶梯式气动顶升输送换向接驳机构，主要应用在多段差位输送线的物料转序场景，常见于电子组装线后端的工位分流、小型五金件加工线的工序接驳、包装线前段的来料换向工位，解决不同高度输送线之间无法直接平顺传递工件的痛点，尤其适配带定位孔的板状、框状工件的垂直顶升加水平换向的转移动作，避免工件在转序过程中出现磕碰、卡滞、定位偏移的问题。从结构设计逻辑来看，整套机构采用框架式方通焊接作为主体承载基座，基座两侧预留与现有输送线线体对接的安装孔位，安装时可直接通过螺栓锁紧在输送线的铝型材框架上，不需要对原有线体做大规模裁切改造，基座的底部设置可调脚杯，可在安装时微调整体水平度，抵消地面不平整带来的安装应力。

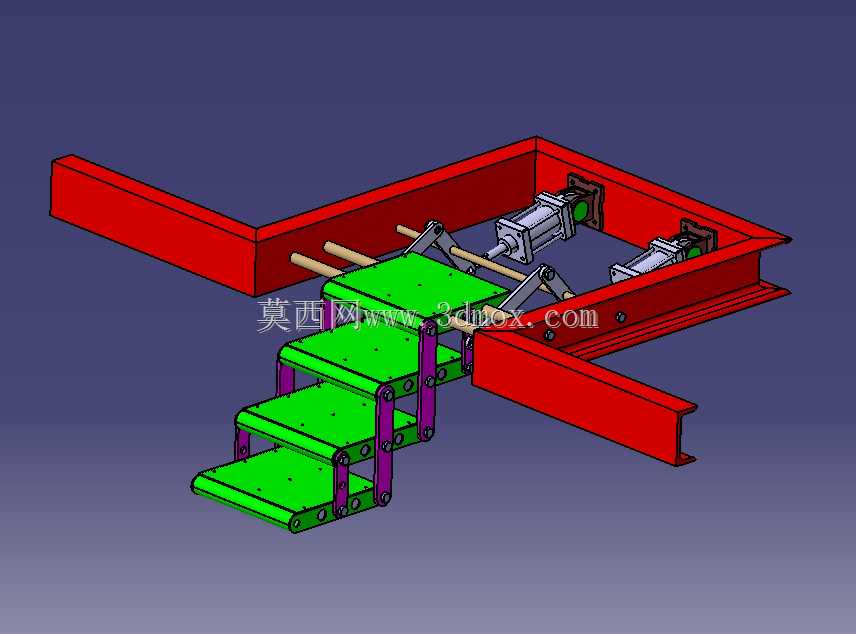

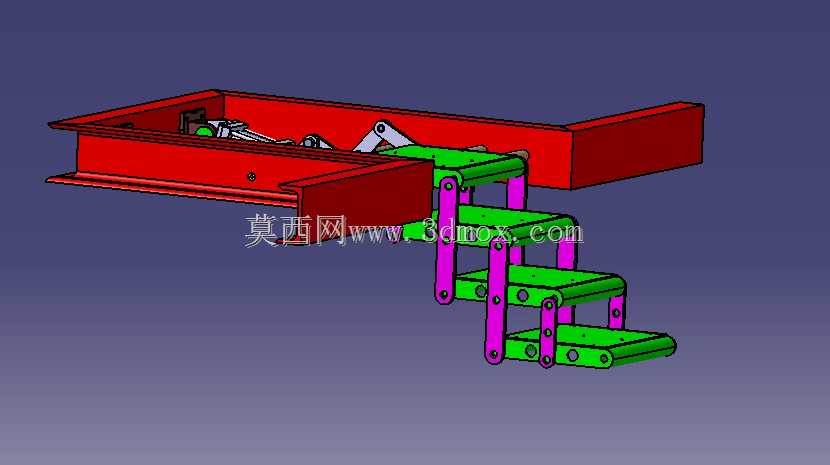

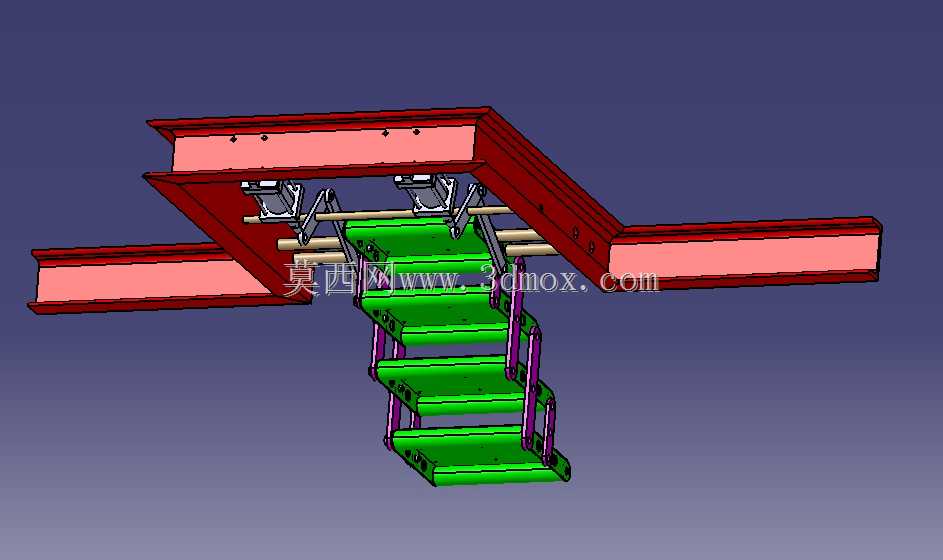

　　顶升执行部分采用双气缸对称布置的方案，两个气缸的进气回路设置同步节流阀，保证两侧顶升动作的同步性，避免顶升过程中出现偏载导致的工件滑落，气缸的伸出端连接阶梯式承载托架，托架每一级台阶的承载面都镶嵌有柔性聚氨酯垫块，接触工件时不会刮伤工件表面，同时增大接触摩擦力，防止顶升移位。托架的导向部分采用四根直线光轴配合直线轴承做垂直导向，光轴的上下两端都设置限位缓冲垫，气缸伸出到最高位、缩回到最低位时都有软接触缓冲，减少硬碰撞带来的机构震动，延长气缸和导向部件的使用寿命。

　　换向接驳部分的导轨采用与两侧输送线同轨距的轻型铝型材导轨，导轨的对接端做了15度的倒角导向，即使工件存在小范围的位置偏差，也能顺着倒角滑入导轨定位槽，导轨下方设置有位置检测传感器的安装位，可根据实际使用需求加装光电传感器，检测工件到位状态后再触发顶升动作，实现全流程的自动化运行。从安装边界尺寸来看，整套机构的主体宽度适配常规400mm带宽的输送线，总顶升行程可根据两侧线体的高度差做定制调整，常规款行程覆盖100mm到300mm的高度差场景，机构的总长度控制在600mm以内，不会占用过多的线体安装空间，气源接口采用标准快插接头，接入工厂常规0.5-0.7MPa的压缩空气气源即可正常工作，不需要额外配置增压设备。

　　在实际使用过程中，当工件沿着来料输送线移动到机构正上方时，托架处于最低位，不会干涉工件的正常输送，待传感器检测到工件完全停在托架承载范围内后，双气缸同步伸出，带动阶梯托架托举工件上升，上升到与目标输送线等高的位置后，工件顺着托架上的导向斜面滑入目标输送线的导轨，随后气缸缩回，托架回到初始低位，等待下一个工件的到来，整个动作循环可控制在2秒以内，不会拖慢整条输送线的运行节拍。设计过程中针对阶梯托架的受力做了有限元校核，每一级台阶的承载面都做了加强筋处理，单工位最大可承载15kg的工件，满足大部分轻型工业工件的转序需求，所有的活动连接部位都预留了润滑脂注油口，日常维护时只需要定期加注润滑脂，即可保证导向部件的顺滑运行，降低后期维护成本。机构的所有外露零部件都做了阳极氧化或者镀锌防锈处理，可适应车间内多粉尘、少量切削液飞溅的工作环境，不会因为长期使用出现锈蚀卡滞的问题。
