室外枪式监控摄像机结构设计

这款枪型监控设备的结构设计，首先围绕短距固定监控场景的实际安装需求展开，在做三维结构拆解时能发现，整机外壳采用前后段分体式装配结构，前段镜头舱做了方形内凹的防护设计，镜头外圈的红色装饰圈并非单纯外观件，实际是前盖与机身壳体的装配压合边界，既可以遮挡装配缝隙，也能在安装调试时快速识别镜头朝向，避免高空作业时反复核对视角。机身侧面的散热筋条沿壳体轴向排布，没有做多余的装饰性凸起，所有筋条高度控制在2mm以内，既可以增加壳体与空气的接触面积，适配室外温差变化下的散热需求，也不会因为凸起过高导致积灰积水，降低长期户外使用的清洁维护成本。

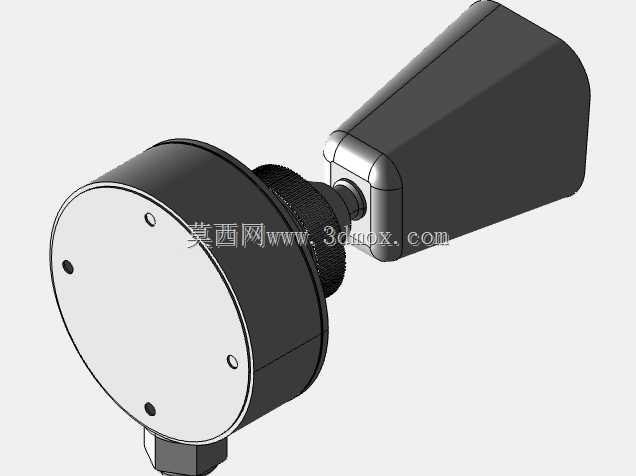

安装底座采用万向调节结构，底座与机身连接的部位做了齿形咬合面，调节角度时松开锁紧螺母即可在水平360度、垂直正负75度范围内调整视角，调整到位后锁紧螺母就能依靠齿面的咬合力固定角度，不会因为长期风吹震动出现视角偏移。底座的安装孔位采用腰型孔设计，孔距适配常规室外壁挂、壁装的标准安装点位，不需要在墙面额外打孔，安装时可以先将底座固定在墙面，再将机身卡入调节支架，单人就能完成高空安装作业，不需要额外托举设备。

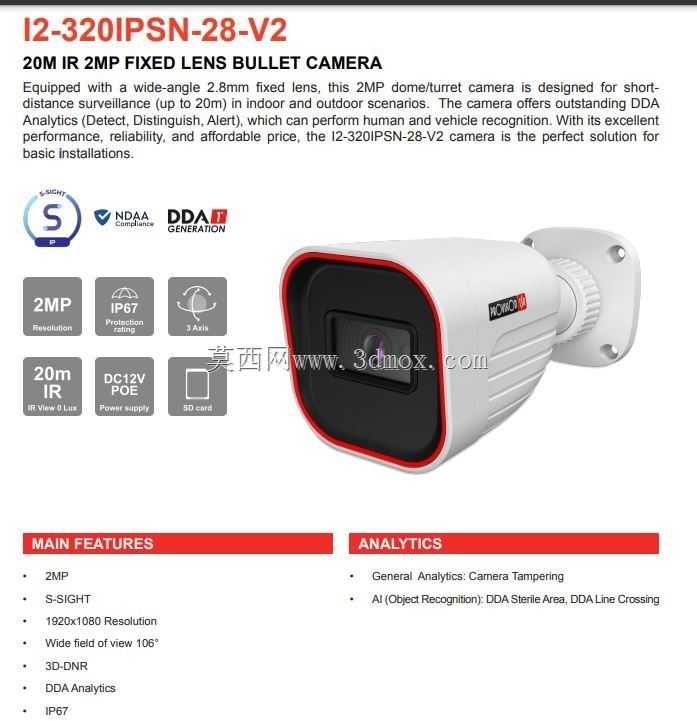

镜头部分选用2.8毫米定焦广角镜头，水平视场角可以达到102度，在20米的监控范围内可以覆盖横向12米左右的区域，刚好适配小区单元门、商铺门口、厂区通道这类短距宽视野的监控场景，不需要额外搭配变焦结构，减少了镜头舱内部的活动部件，提升了长期使用的稳定性。镜头前方的透明护罩采用平面钢化玻璃，没有做弧面设计，避免弧面玻璃产生的光线折射导致画面边缘变形，护罩与前盖之间采用密封圈压合装配，防护等级可以达到IP66，能够应对雨天喷淋、扬尘环境下的使用需求，不会因为进水进灰导致镜头起雾或者内部电路损坏。

机身内部的结构做了分层设计，镜头模组、图像处理板、供电模块分别固定在不同的安装柱上，各模块之间预留了3mm以上的散热间隙，避免模块之间的热量堆积。图像处理模块内置的智能分析算法，可以对监控画面内的人员、车辆进行特征识别，触发越界、区域入侵时的警报输出，结构设计时在机身尾部预留了标准的网线接口与电源接口出线位，接口处做了防水橡胶套，出线时可以将线材与橡胶套紧密贴合，避免雨水顺着线材流入机身内部。

整机外壳采用ABS+PC混合材质注塑成型，表面做了磨砂哑光处理，不会因为长期阳光照射出现外壳变色或者反光问题，壳体壁厚控制在2.5mm，既可以保证壳体的结构强度，在受到轻微外力碰撞时不会出现壳体开裂，也能控制整机重量，降低安装支架的承重负担。在做三维建模时，所有装配间隙都控制在0.15mm以内，既保证各部件可以顺利装配，也不会因为间隙过大出现壳体松动的问题，镜头舱与机身的连接部位做了定位卡扣，装配时不需要反复对位，卡扣卡合后再打两颗固定螺丝即可完成整机装配，有效提升生产装配的效率。

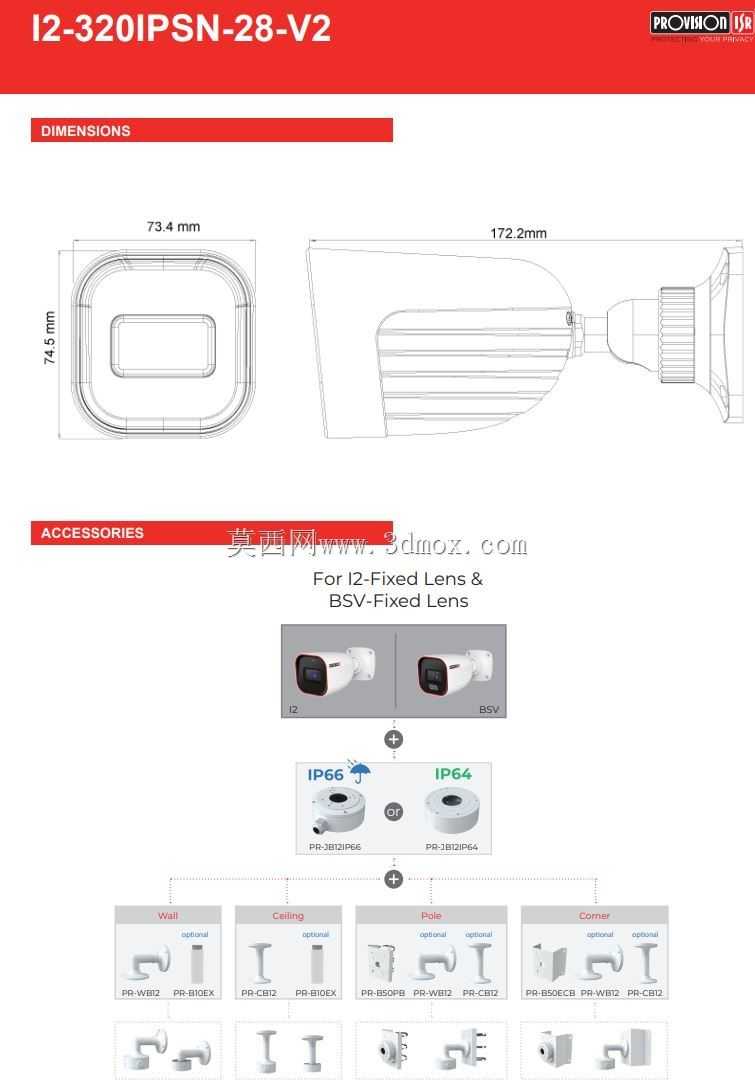

从设备选型的角度来看，这款枪机的结构尺寸控制在170mm*70mm*70mm左右，不会因为体积过大影响安装点位的美观性，同时足够的内部空间可以容纳常规的监控硬件模组，不需要为了缩小体积牺牲散热性能或者结构强度。设备的工作温度范围覆盖零下30度到零上60度，适配国内大部分地区的室外使用环境，不需要额外加装加热或者散热模块，降低了整体的硬件成本。在实际项目应用中，这类枪机通常搭配硬盘录像机使用，单台设备可以覆盖一个标准的通道或者出入口，不需要多台设备拼接画面，减少了项目的设备投入成本与后期的维护工作量。
