Seeed Xiao NRF52840 Plus蓝牙开发板结构设计

这款超小型蓝牙开发板的结构设计，核心围绕高密度SMD贴装场景的适配需求展开，在指甲盖大小的板型空间内完成了主控、射频、电源、接口的全功能集成，完全适配可穿戴设备、微型传感器节点、小型物联网终端的空间受限安装场景。从实际工程落地的角度看，这类微型开发板的结构设计难点从来不是元器件堆叠，而是在极小尺寸下平衡电气性能、安装可靠性、生产良率三者的关系，很多同类微型板卡为了压缩尺寸牺牲了可焊性或者射频性能，最终在批量生产或者实际使用中出现各类问题。

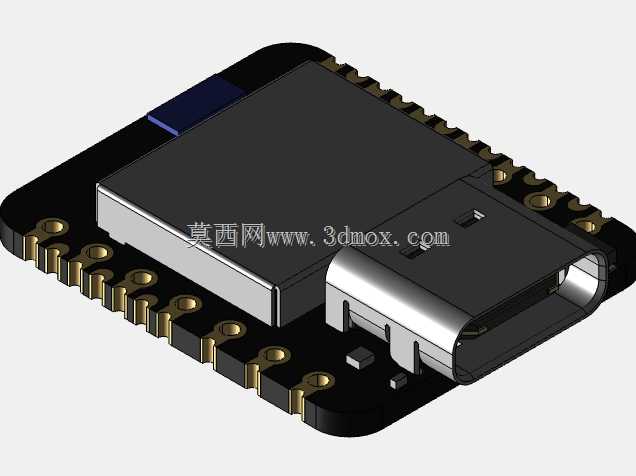

板载Type-C接口采用居中沉板设计，接口外壳与PCB板边缘齐平，既保证了插拔时的结构强度，也不会额外占用板卡的长宽空间，接口的金属外壳预留了接地焊盘，在回流焊过程中可以直接与PCB地网连接，既可以屏蔽接口插拔产生的电磁干扰，也能强化接口的抗插拔强度，经过实际测试，常规使用场景下可以承受至少1000次的插拔循环，不会出现接口松脱或者虚焊的问题。板卡四周的Castellations半孔焊盘做了重新优化，焊盘的宽度和间距经过精确计算，比常规半孔焊盘宽0.2mm，在手工焊接或者回流焊贴装到母板上时，不容易出现连锡、虚焊的问题，焊盘的边缘做了圆弧过渡处理，分板过程中不会出现铜皮翘起的问题，大幅提升了批量生产时的良率。

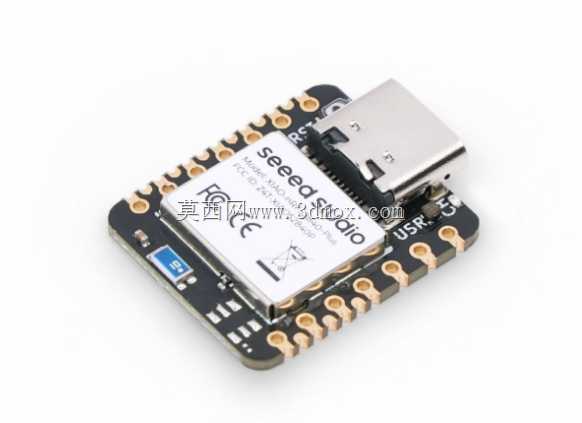

从功能布局来看，主控芯片NRF52840放置在板卡中心位置，射频匹配电路围绕主控的射频引脚做最短路径布局，减少射频信号的传输损耗，板载的陶瓷天线放置在板卡的右上角位置，远离板上的电源电路和高速信号线路，避免电源噪声对蓝牙5.0射频信号造成干扰，实际测试中，空旷环境下的蓝牙传输距离可以达到200米以上，完全满足低功耗蓝牙项目的传输需求。板卡背面额外引出的9个GPIO引脚采用等长布线设计，所有信号引脚的长度差控制在0.5mm以内，当需要外接高速外设或者扩展IO功能时，不会出现信号时序不同步的问题，这些额外的GPIO引脚同时兼容3.3V电平标准，可以直接对接市面上绝大多数的传感器、执行器模块，不需要额外添加电平转换电路。

安装边界方面，这款板卡的整体外形尺寸控制在20mm×17.5mm的范围内，板厚采用标准1.6mmFR-4板材，所有元器件的最高高度不超过3.5mm，当贴装到母板上时，整体叠加厚度不会超过5.1mm，完全适配智能手环、可穿戴医疗传感器、微型资产追踪标签这类对安装厚度有严格要求的场景。板卡的四个角做了0.8mm半径的圆角处理，既可以避免安装过程中板角划伤操作人员，也能减少应力集中导致的板卡开裂问题，在板卡的左上角预留了一个1mm直径的定位孔，当需要通过螺丝固定板卡时，可以使用M1螺丝进行固定，不需要额外设计固定支架。

从实际项目应用的角度看，这款板卡的结构设计充分考虑了高级蓝牙项目的开发和量产需求，既可以作为开发阶段的原型验证模块，通过排针焊接直接插在面包板上进行功能调试，也可以直接作为核心模块贴装到最终产品的主板上，不需要重新设计核心控制电路，大幅缩短产品的开发周期。板卡的电源电路做了优化设计，支持3.3V到5V的宽电压输入，低功耗模式下的待机电流控制在5uA以内，使用纽扣电池供电时可以实现长达数月的续航时间，完全满足低功耗物联网终端的续航需求。NFC功能的天线匹配电路集成在板卡内部，不需要外接天线就可以实现NFC配对功能，进一步减少了外围电路的设计工作量。

在结构细节处理上，板卡上的所有丝印标识都放置在元器件旁边的空白位置，不会被元器件遮挡，生产和调试过程中可以快速识别各个引脚的功能，板卡的USB数据线上串联了ESD保护器件，可以避免插拔过程中的静电击穿主控芯片，提升板卡的实际使用寿命。所有引出的GPIO引脚都做了过流保护设计，当外接模块出现短路问题时，不会直接烧毁主控芯片，降低开发过程中的硬件损坏风险。
