集成安装支座与轴承的一体式带轴行走轮结构

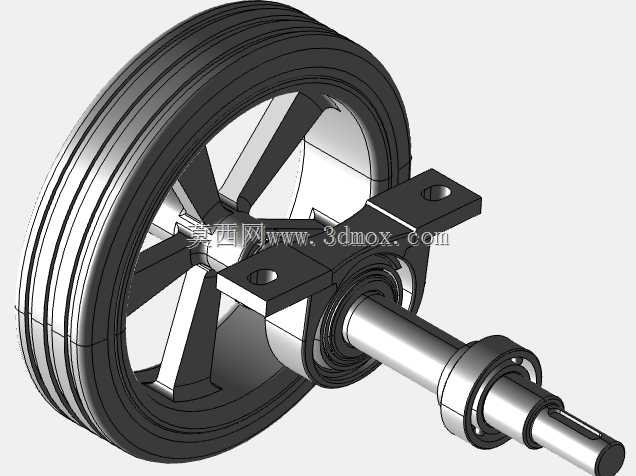

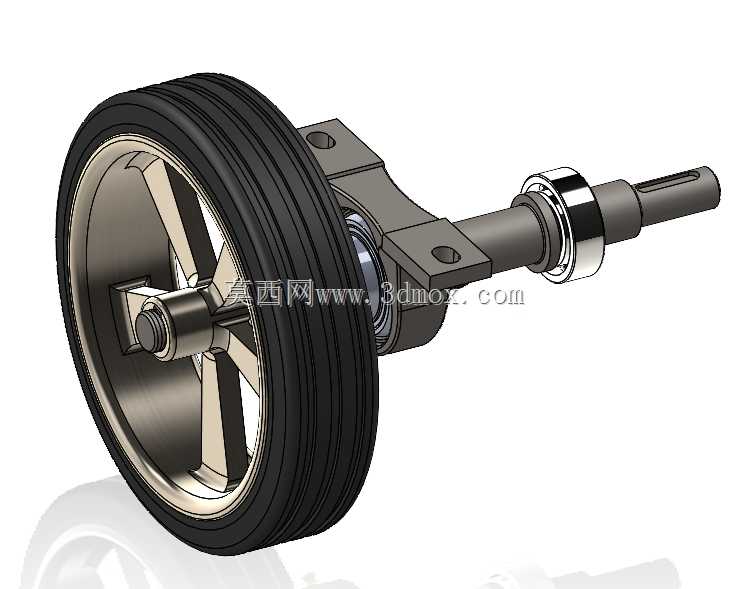

　　这类带轴行走轮组件，常被应用在轻型仓储转运推车、小型自动化导引运输车、移动式工装台架、户外便携作业设备的行走端，区别于无轴的分体式脚轮，它将轮体、支撑轴、安装座、转动轴承做了集成化设计，能省去现场装配时的轴系对中工序，降低现场安装的调试难度。从结构设计逻辑来看，轮体部分采用橡胶材质的胎面，胎面做了多道环形凹槽设计，并非光滑圆柱面，这种结构一方面能提升胎面与地面的接触摩擦力，避免光滑地面上行走打滑，另一方面环形槽可以在经过有少量积水、浮尘的地面时，让杂物从槽内排出，避免胎面附着异物导致行走颠簸、轮体偏磨。

　　轮毂部分采用辐条式结构而非实心轮盘，在保证轮体径向支撑强度的前提下，能大幅降低整体转动惯量，减少设备启动、转向时需要克服的轮体惯性力，同时辐条之间的镂空空间也能提升轮体转动时的散热效率，避免长时间连续行走时胎面积热导致橡胶老化加速。支撑轴部分并非等直径光轴，轴身做了多段阶梯结构，对应不同的装配功能：靠近轮体的轴段用来压装深沟球轴承内圈，轴承外圈与安装支座的轴承孔配合，实现轮体相对于安装座的顺畅转动，轴承两侧设置了轴肩定位结构，能限制轴承的轴向窜动，避免轮体行走时出现轴向偏移；轴的末端加工有键槽结构，当该轮组作为驱动轮使用时，可以通过平键连接传动链轮或者同步带轮，将外部动力传递到轮轴带动轮体转动，不需要额外加工传动连接结构。

　　安装支座采用带两个安装孔的板式结构，安装孔为沉孔设计，装配时可以将螺栓头完全沉入沉孔内，避免螺栓突出干涉轮体转动，支座的轴承安装位做了加厚处理，能承受轮体传递来的径向载荷，避免长期承重后轴承孔出现变形失圆。从安装边界来看，该组件的安装面为支座的上平面，两个安装孔的中心距为固定值，装配时只需要在设备的底部框架上加工对应位置的螺纹孔，就可以直接将整个轮组固定，不需要额外设计轴的支撑结构、轴承端盖等附属零件，能大幅缩短移动类设备的底盘设计周期。

　　在实际选型应用中，这类集成式轮组适合行走速度不超过1.5m/s、单轮承重在中等载荷区间的移动设备，相比分体式装配的轮轴结构，它的装配累积误差更小，轮体的转动同轴度更高，能减少行走过程中的轮体摆动，降低行走噪音。设计过程中需要重点关注轴的阶梯过渡处的圆角处理，避免应力集中导致轴在交变载荷下出现断裂，同时轴承位置的密封结构也做了隐含设计，能阻挡地面的灰尘、水渍进入轴承滚道，延长轴承的使用寿命，不需要频繁加注润滑脂维护。轮体与轴的连接采用过盈配合加周向定位销的结构，避免轮体相对于轴出现打滑空转，保证动力传递的可靠性，即使在频繁启停、正反转切换的工况下，也不会出现轮轴相对转动的失效问题。
