立式储罐内壁自动清洁作业装置

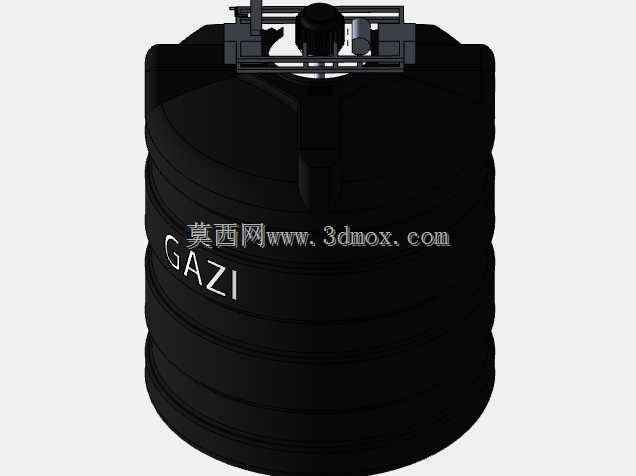

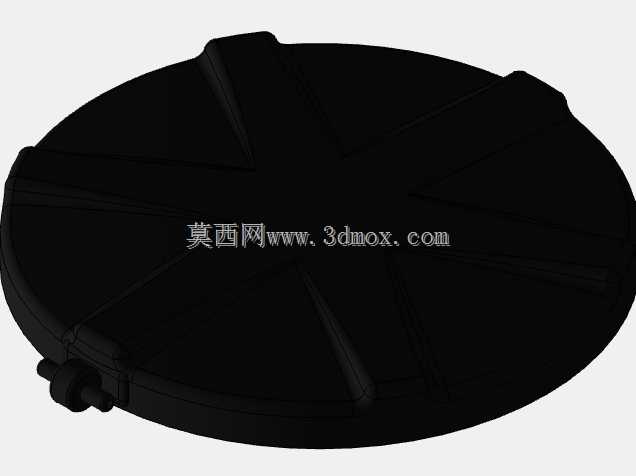

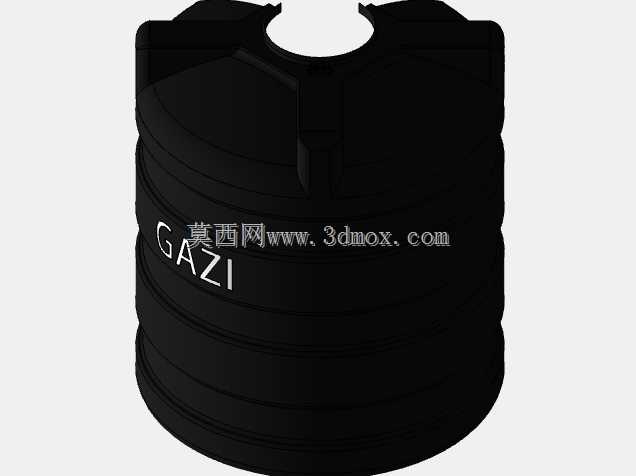

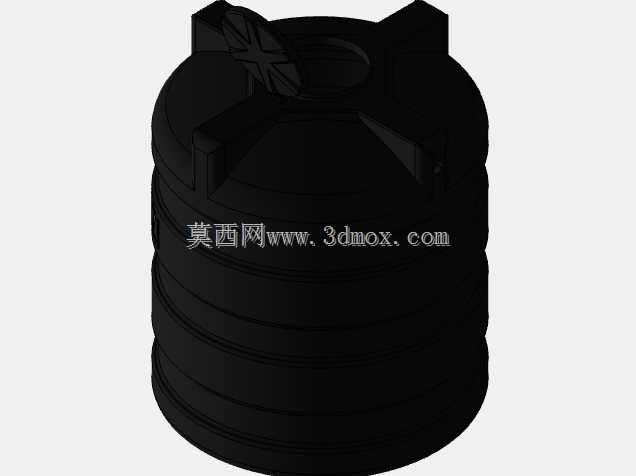

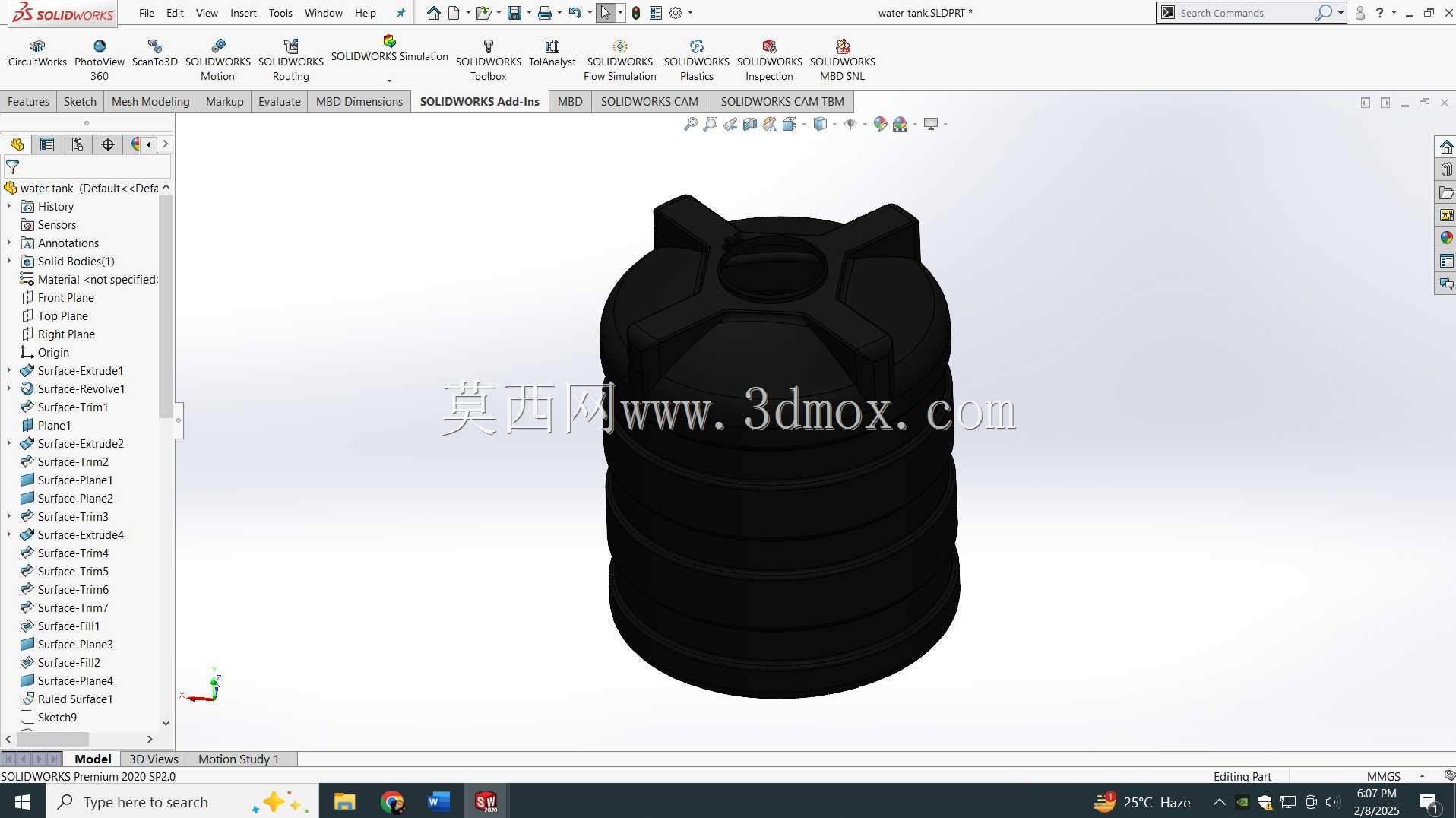

在工业储液、民用供水以及商用流体存储场景中，立式圆柱形储罐的内壁清洁长期是运维环节的痛点，传统人工清洁需要作业人员进入受限空间，不仅作业效率低，还存在接触残留污染物、缺氧窒息等安全风险，同时人工刷洗的覆盖度不均匀，罐底沉积的淤泥、微生物膜以及罐壁附着的垢质很难彻底清理，残留的污染物会影响存储介质的品质，甚至引发罐体腐蚀缩短使用寿命。这套自动清洁装置正是针对这类场景开发的专用作业设备，整体结构适配常规立式圆柱形储罐的内部空间，作业时无需人员进入罐内，整套机构可从储罐顶部的人孔位置放入，安装时不需要对罐体做大规模改造，适配顶部带检修口的各类立式储水罐、化工介质储罐、商用储液箱的运维需求。

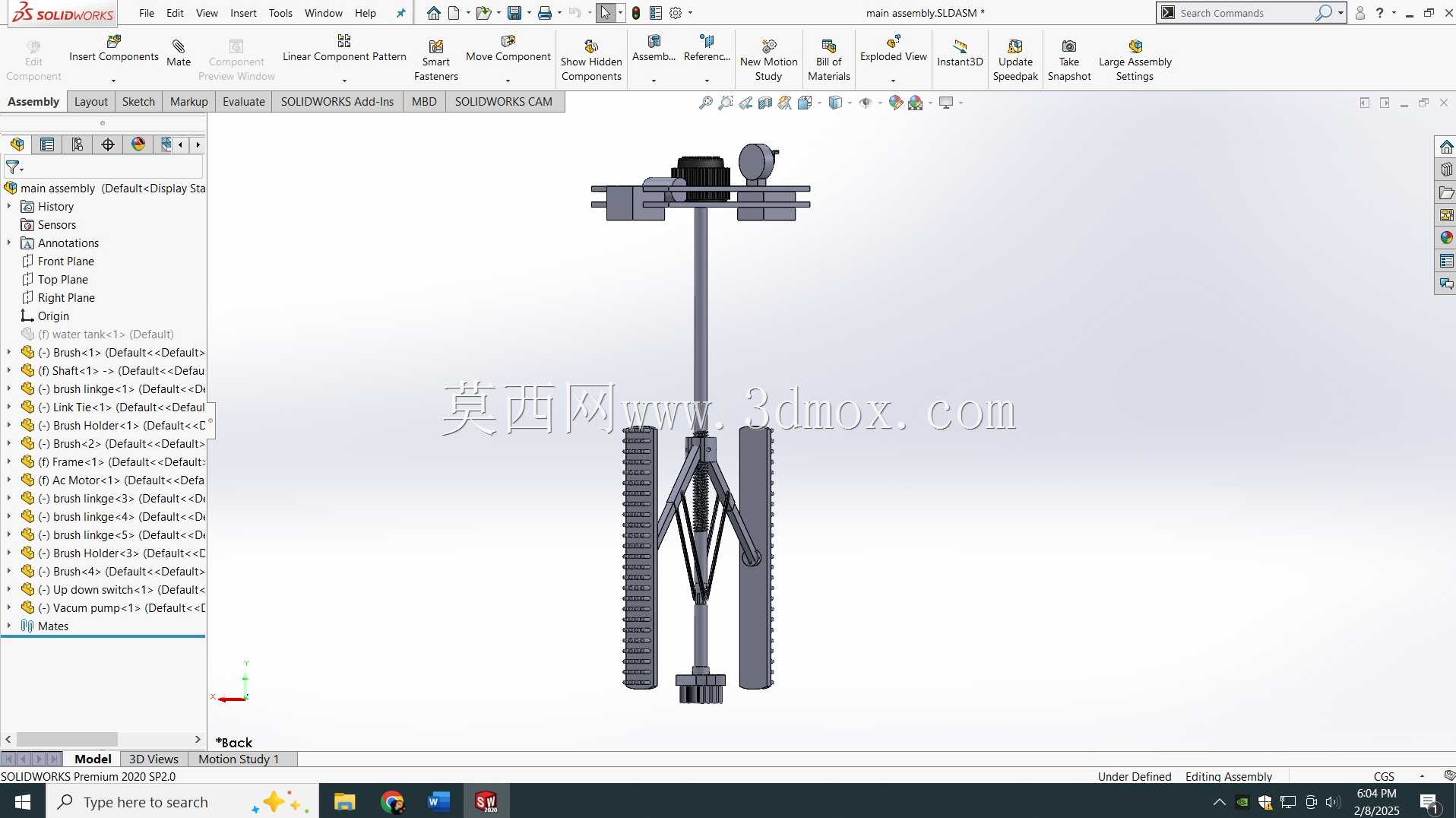

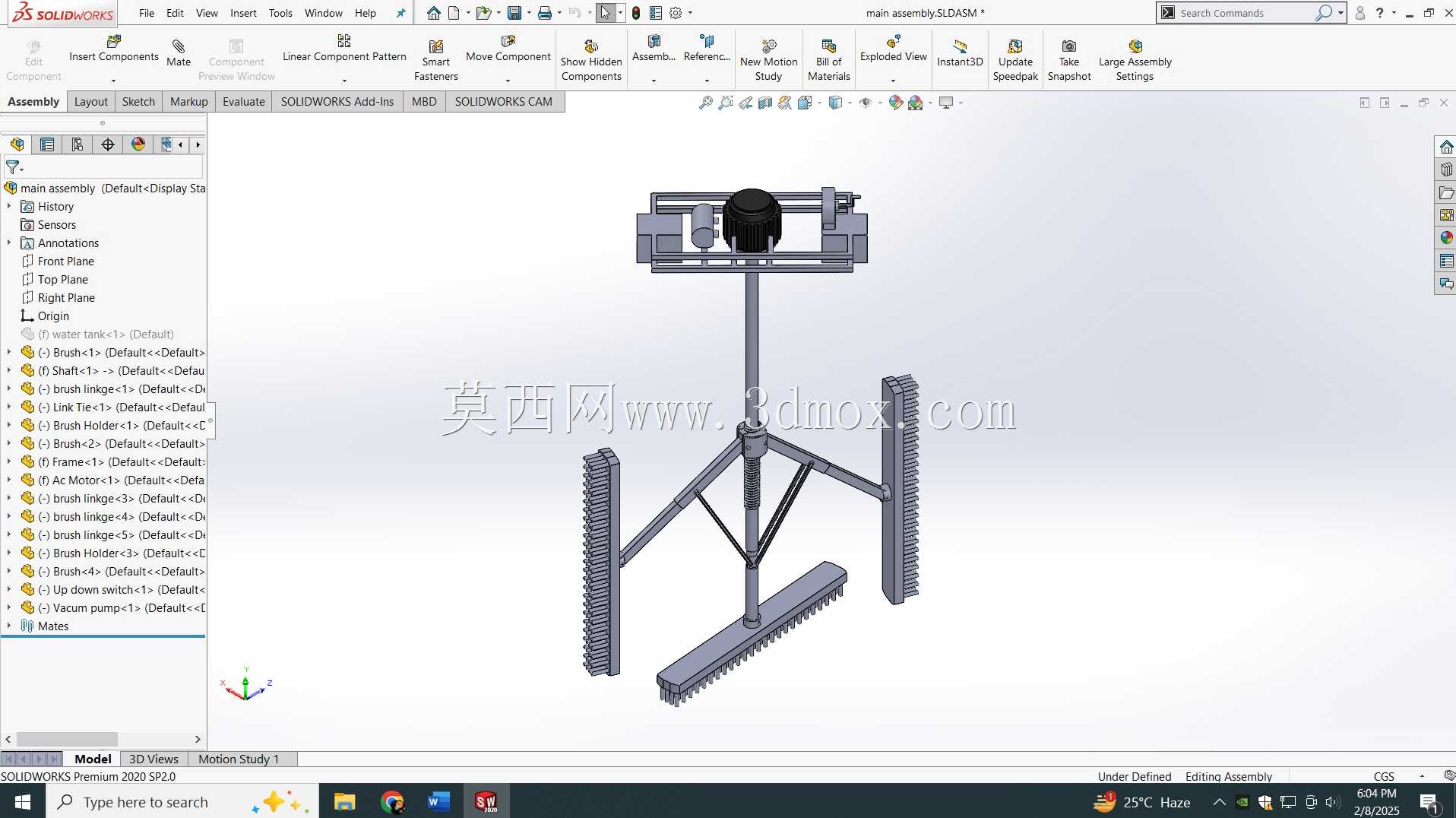

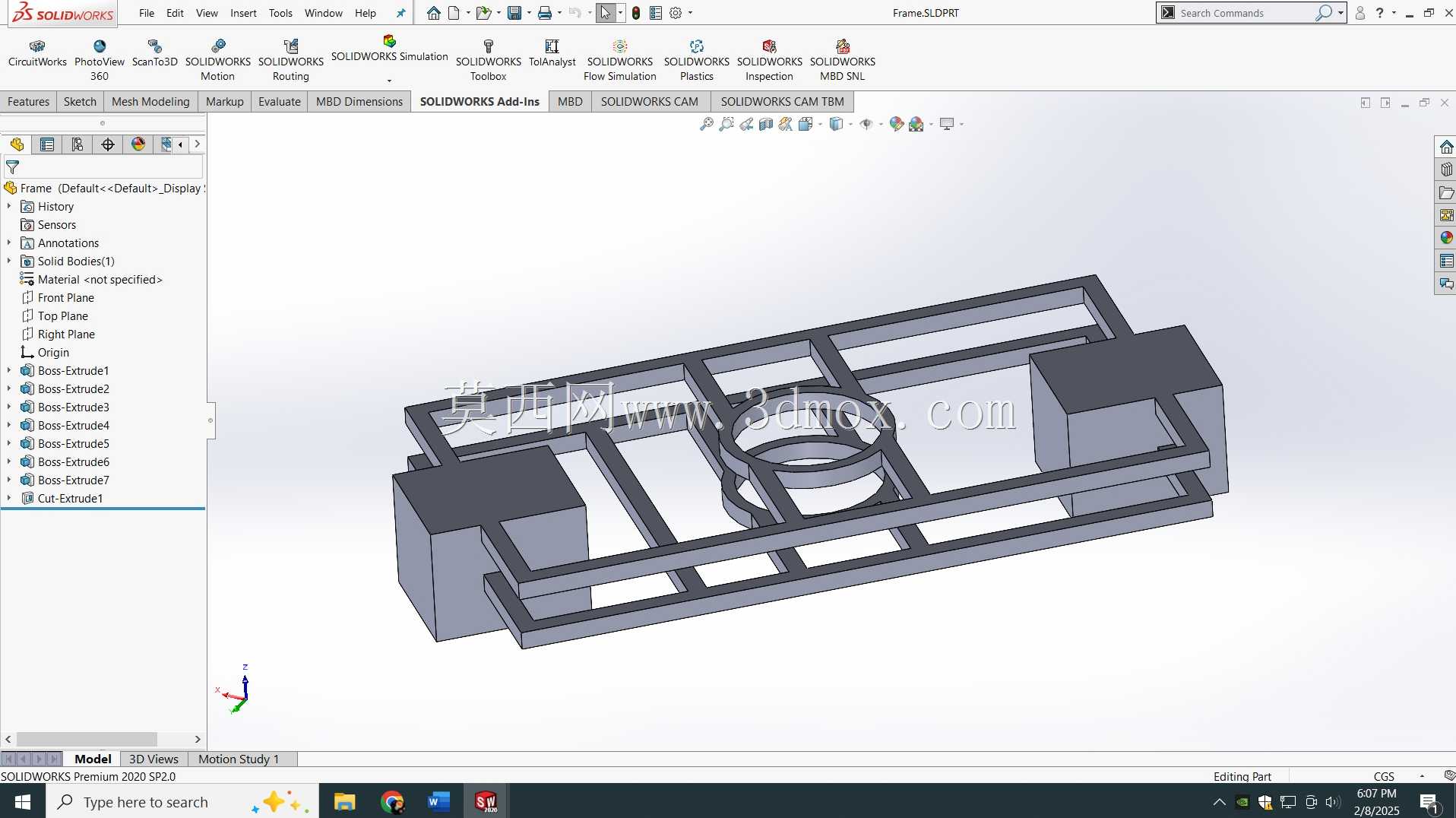

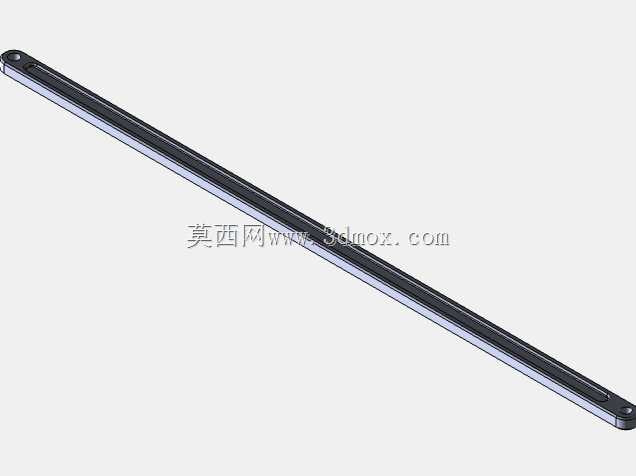

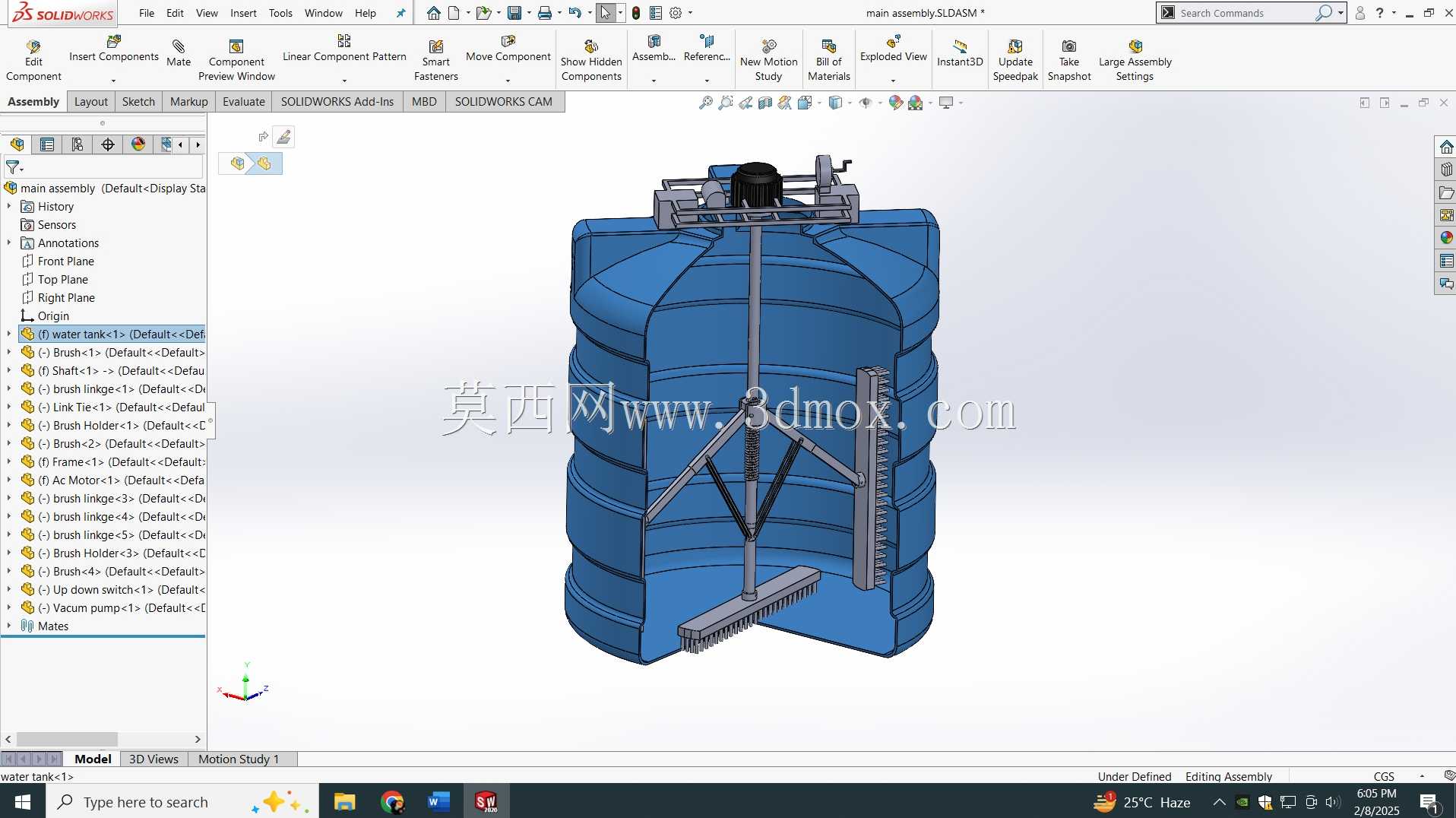

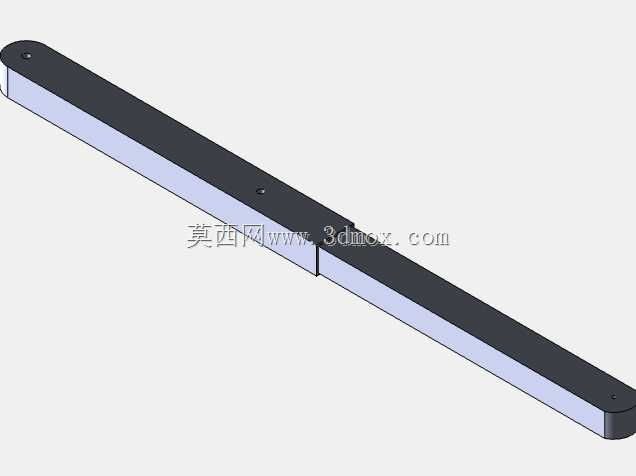

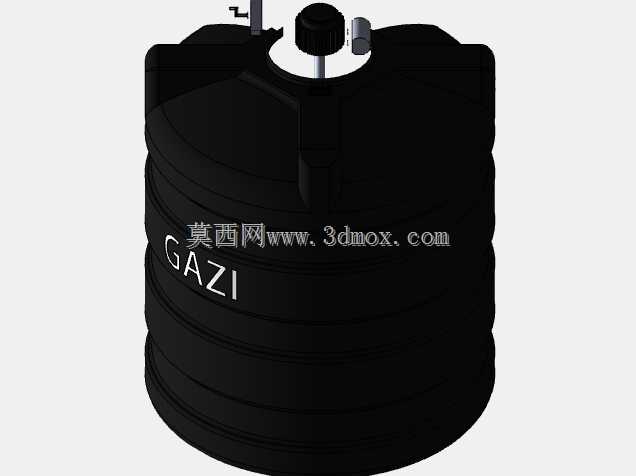

从结构设计逻辑来看，整套装置采用顶部悬挂的安装方式，动力与控制单元布置在罐顶外侧，伸入罐内的主体结构包含中心导向立柱、可调节支撑臂组、旋转刷洗机构、垂直升降机构以及真空抽吸通路。中心立柱作为整套机构的安装基准，沿罐体垂直轴线布置，柱身加工有线性导向槽，为升降滑台提供运动导向，保证刷体上下移动的直线度，避免刷洗过程中出现偏载卡滞。可调节支撑臂组对称布置在中心立柱上部，臂长可根据储罐内径做无级调节，臂端设置有防滑支撑垫，安装时将支撑臂撑紧在罐壁上部，即可将整套机构固定在罐体中心位置，不需要额外焊接安装支座，适配不同直径规格的储罐，调节范围覆盖常规中小型立式储罐的内径尺寸，安装后整套机构的同轴度偏差控制在较小范围，保证刷洗过程中刷体与罐壁的接触压力均匀。

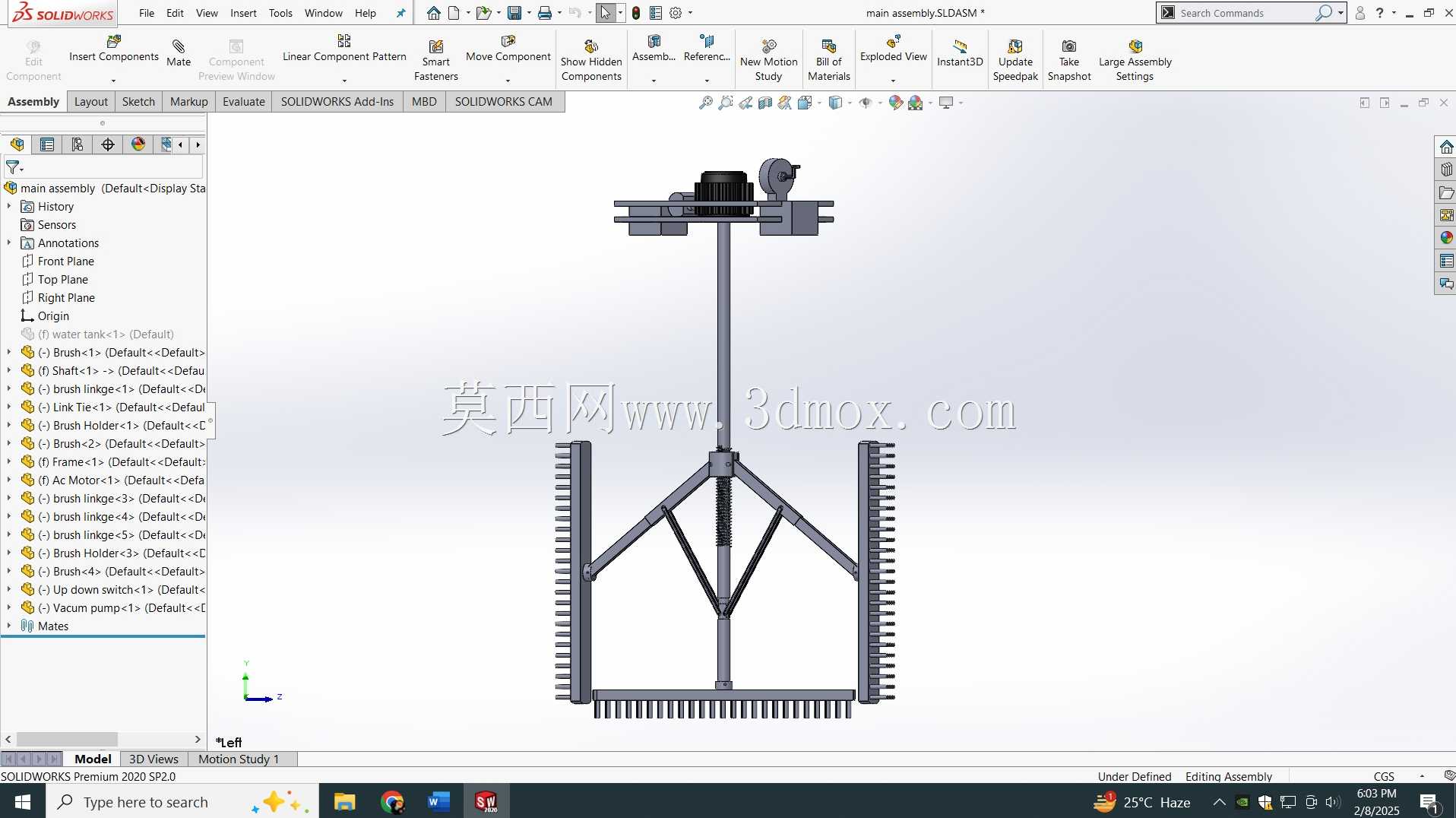

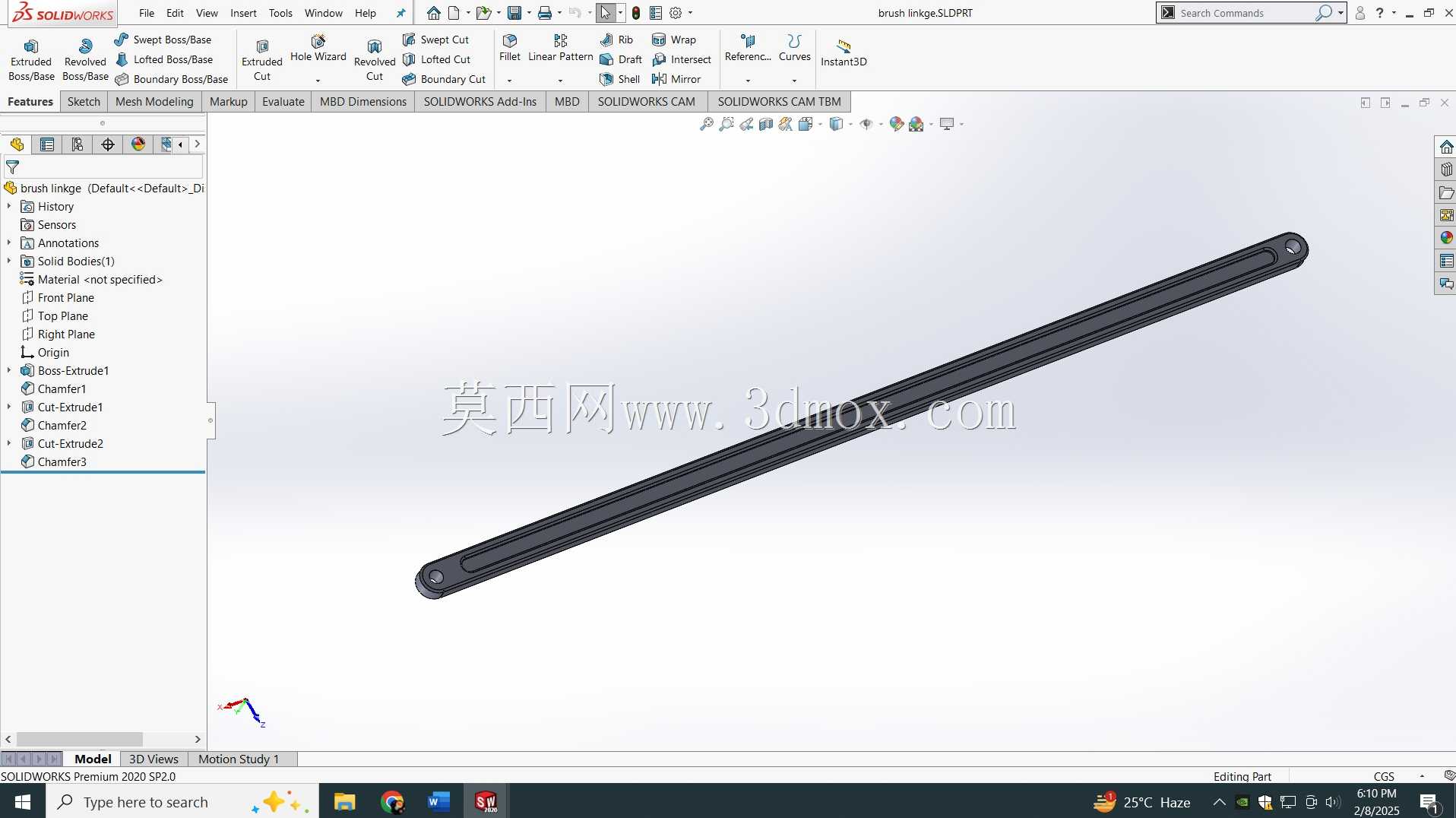

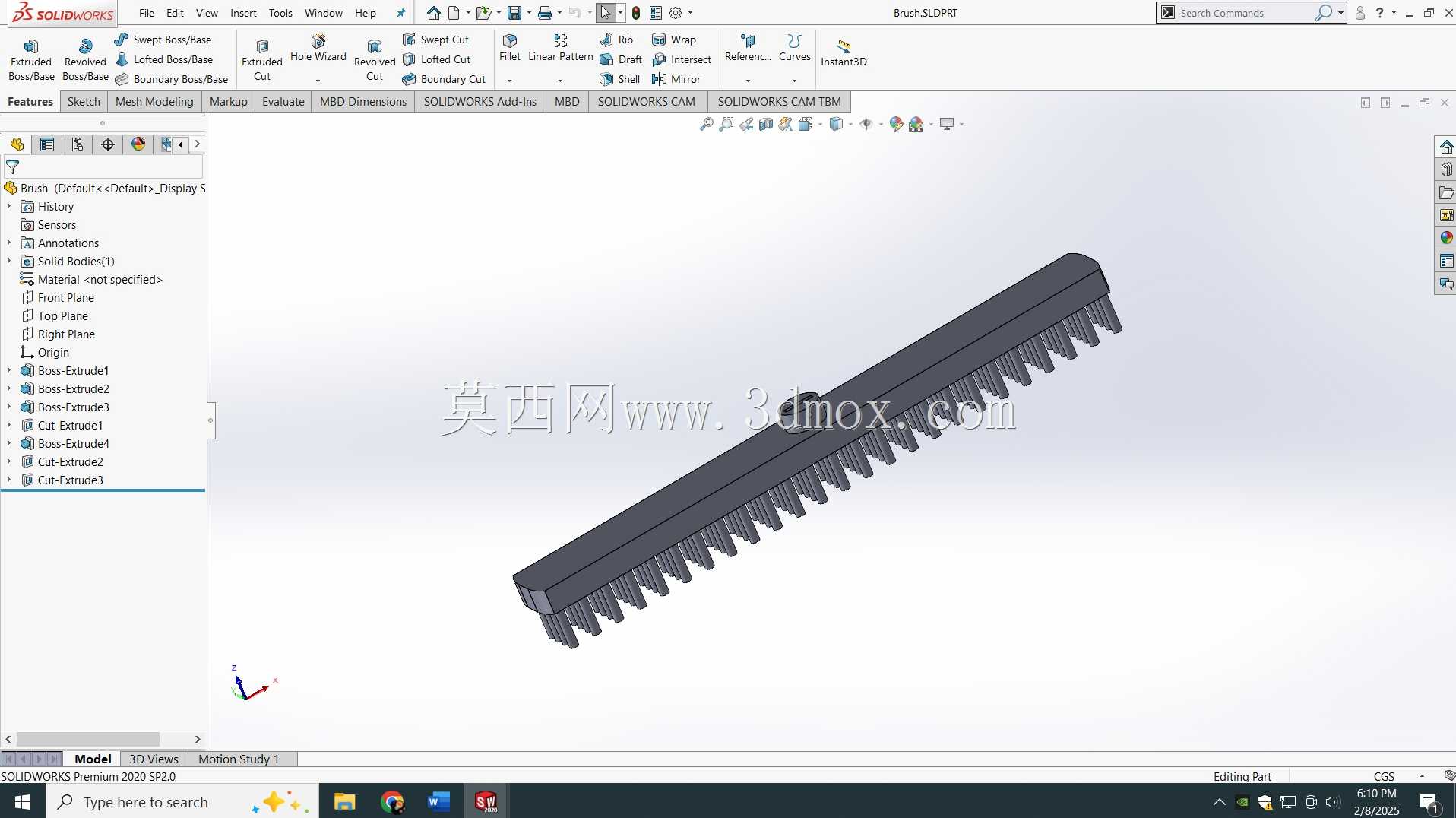

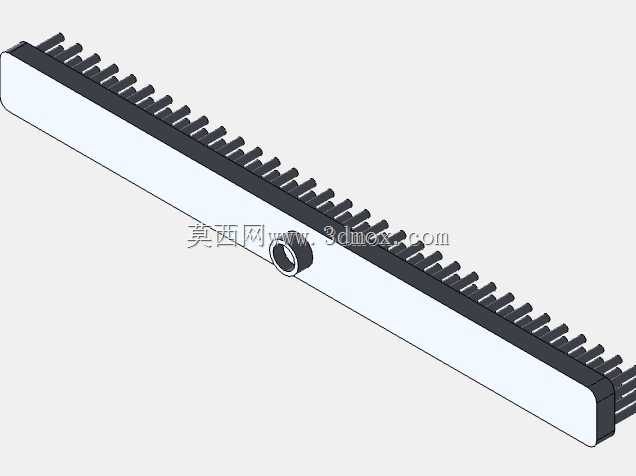

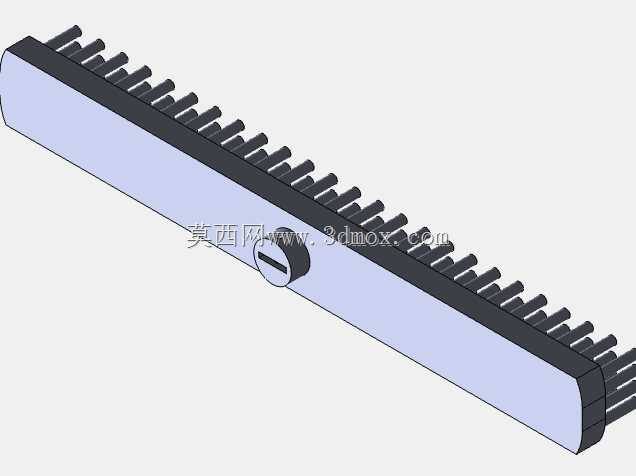

旋转刷洗机构是核心作业部件，底部的水平旋转刷盘对应罐底区域清洁，刷盘上排布有耐磨硬质刷毛，旋转过程中可以将罐底沉积的淤泥、垢质搅起，配合真空抽吸通路将污物直接排出罐外；侧面的垂直刷臂对应罐壁区域清洁，刷臂同样采用可伸缩结构，可根据罐径调整伸出长度，保证刷毛与罐壁保持合适的接触压力，垂直刷随旋转机构做周向转动的同时，可随升降滑台沿中心立柱做上下往复运动，实现罐壁全高度范围的覆盖刷洗，针对罐壁与罐底衔接的弯曲过渡区域，刷盘边缘做了仿形设计，刷毛排布适配过渡区的曲面弧度，避免出现清洁死角。

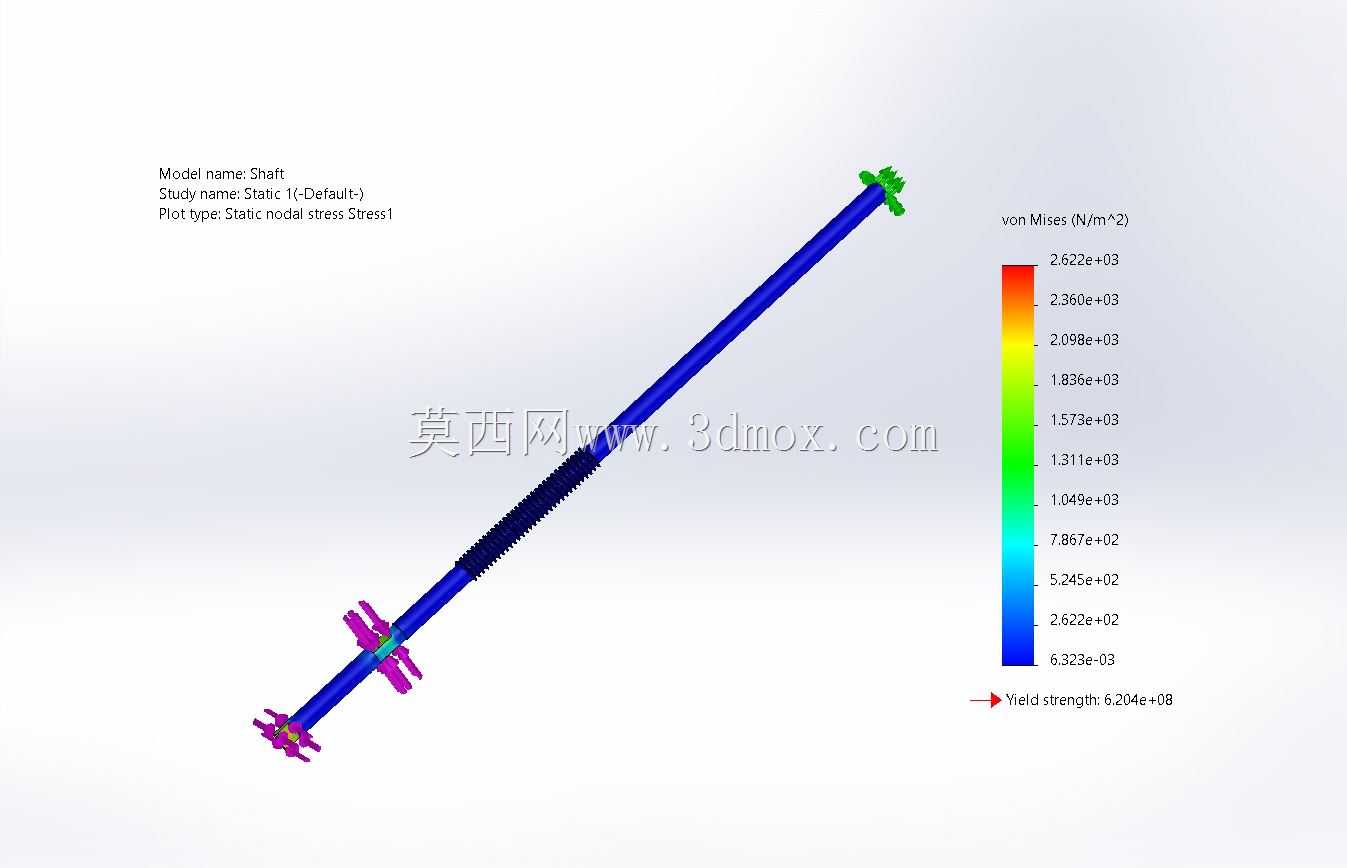

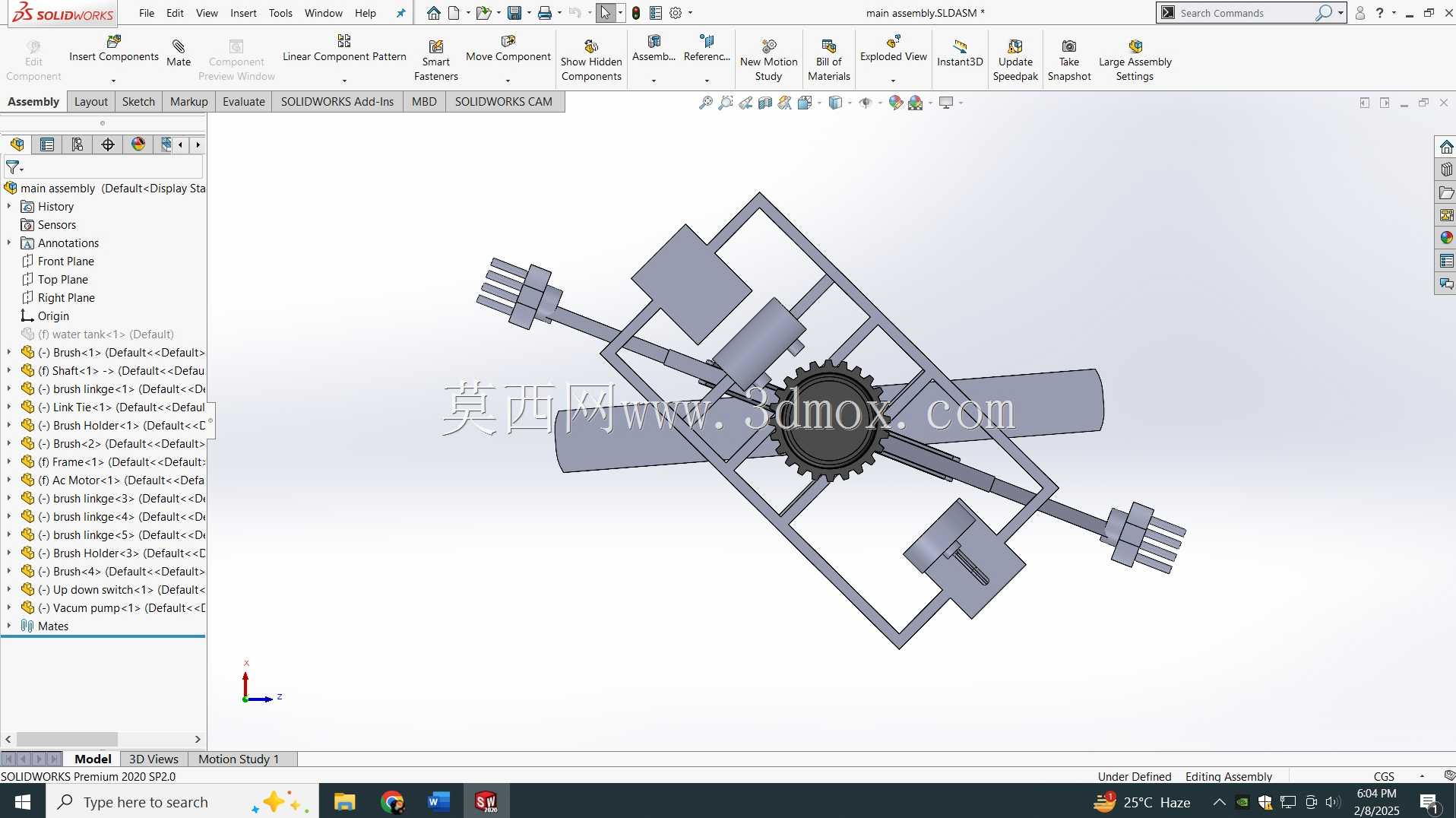

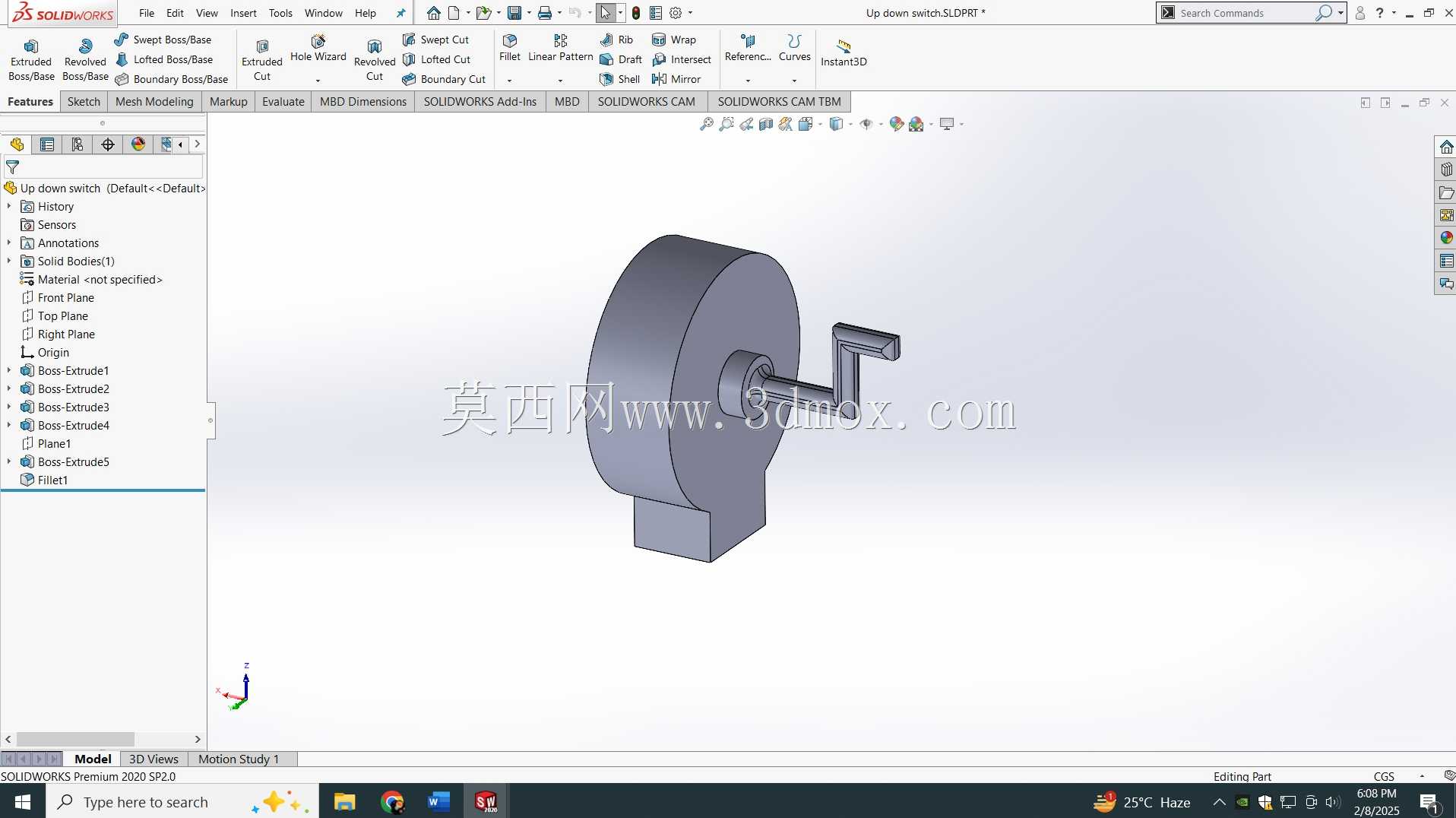

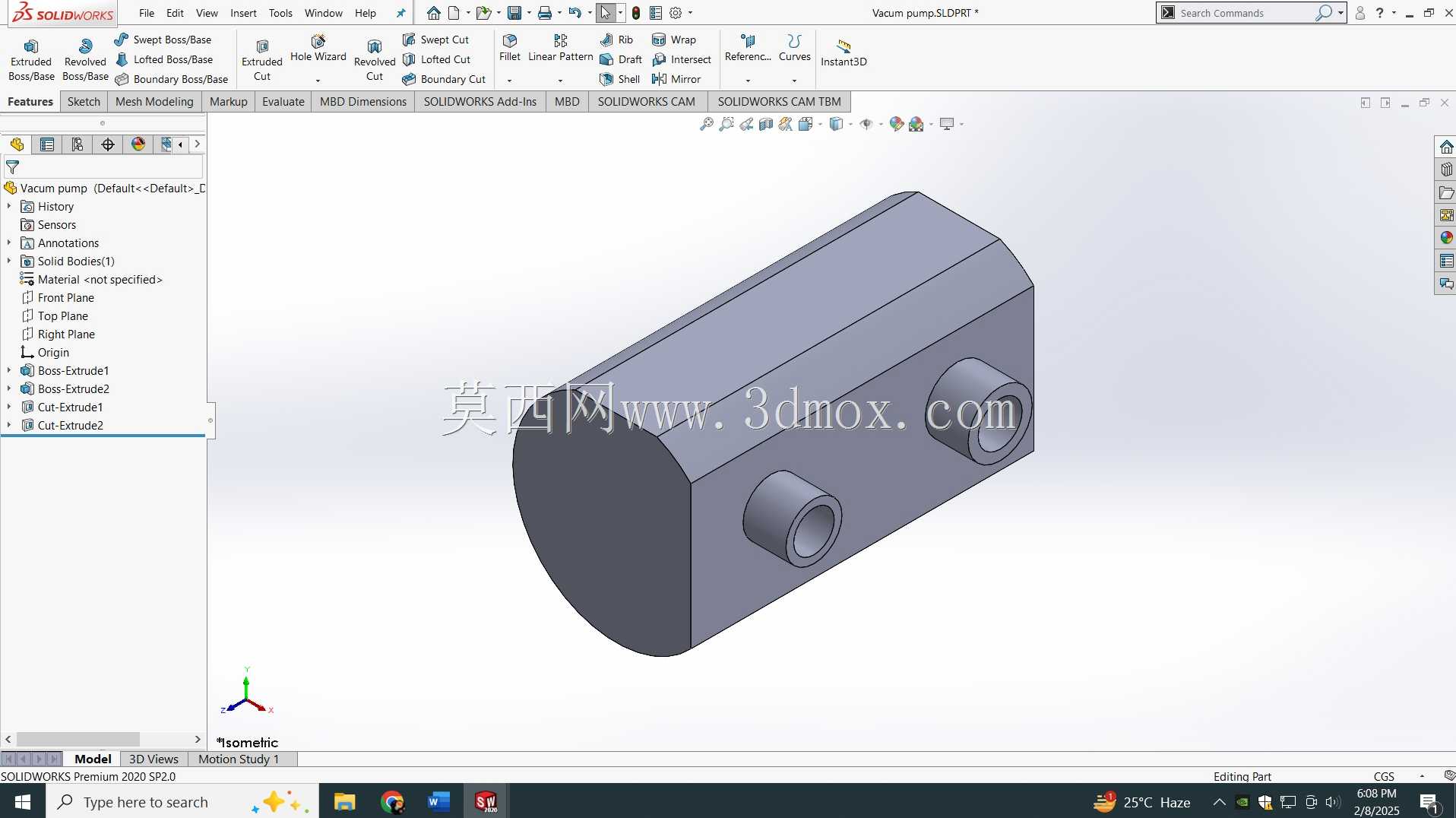

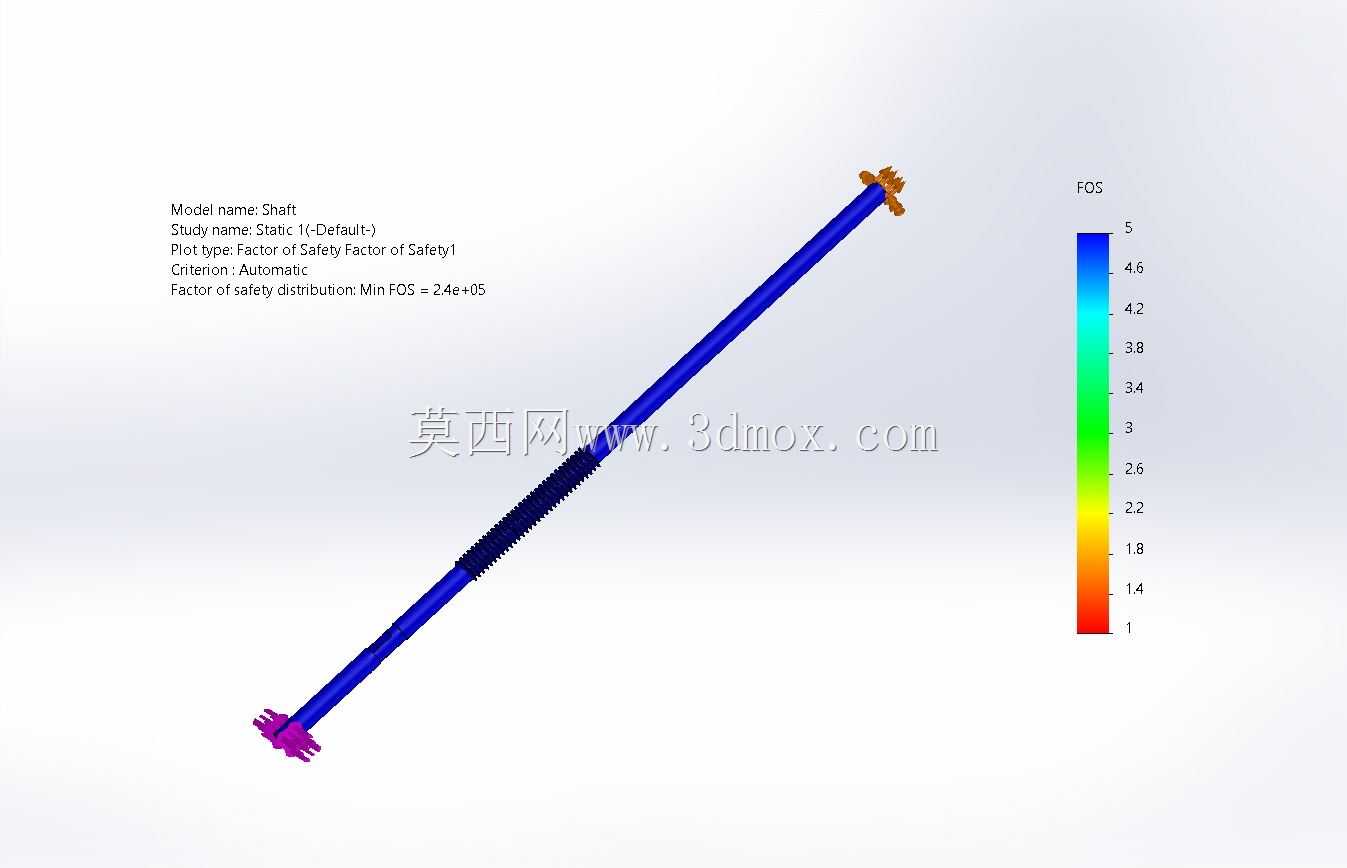

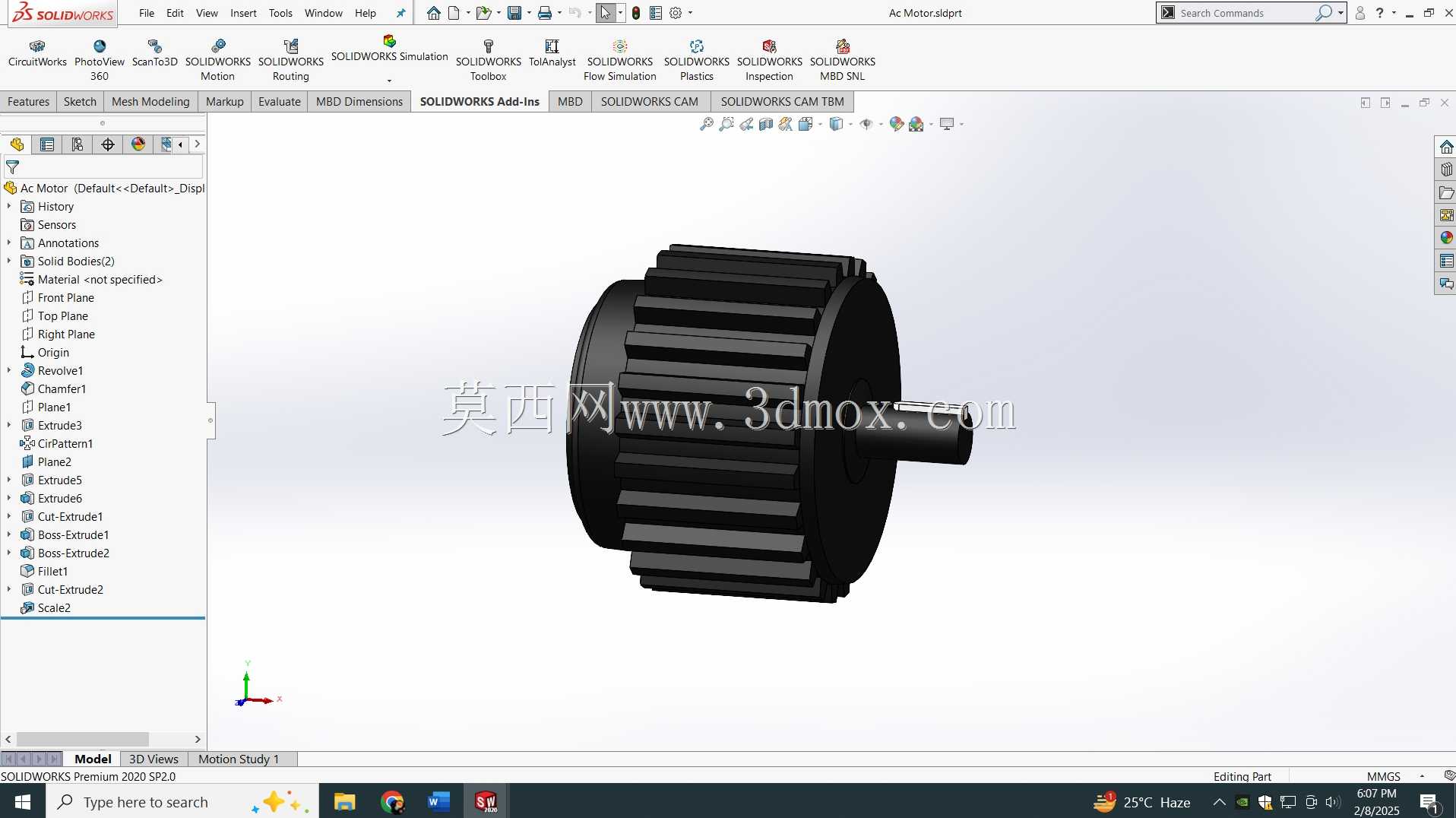

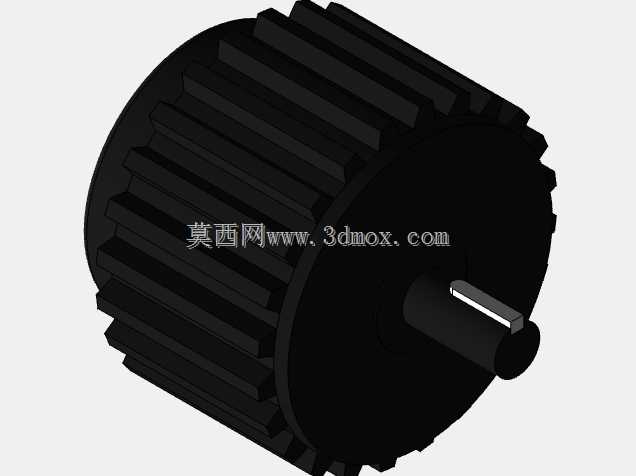

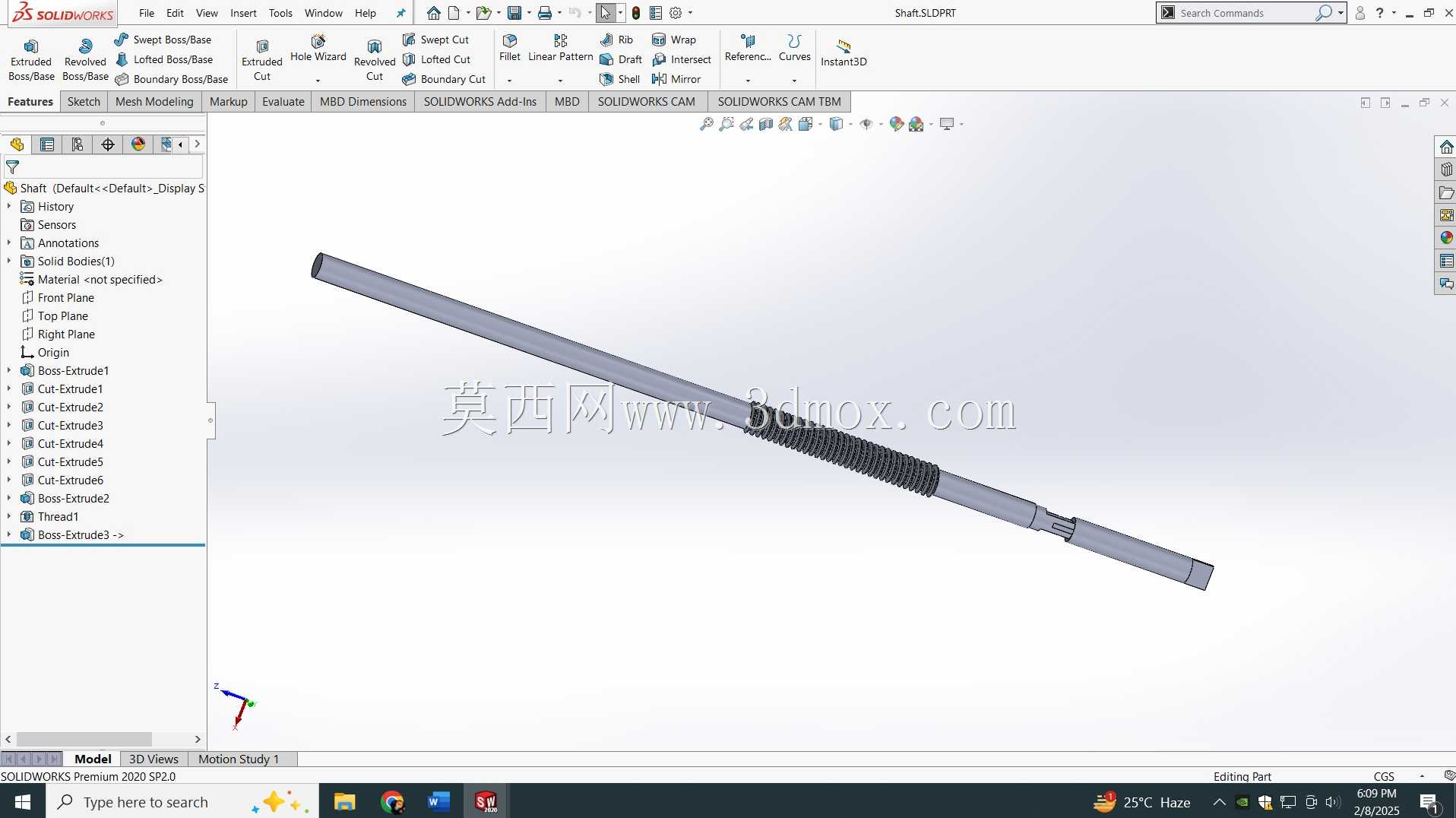

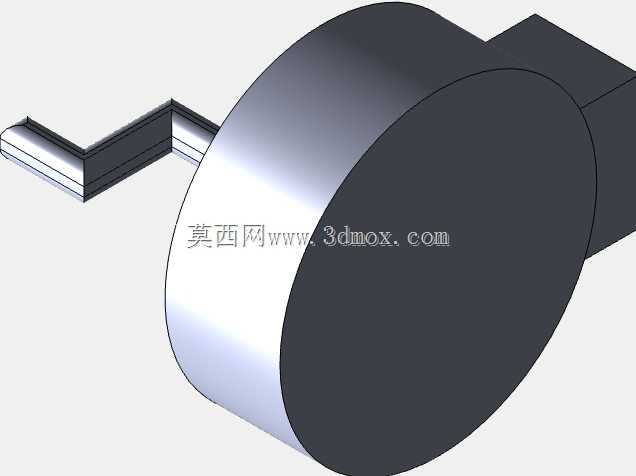

动力传输方面，旋转机构的动力由顶部的交流电机提供，通过密封传动轴将动力传递到罐内的旋转支架，传动部位做了防水密封处理，适配罐内潮湿甚至带液位的作业环境；升降运动采用受控的垂直传动结构，可根据清洁需求设置升降速度与停留时间，针对垢质较厚的区域可降低升降速度，增加刷洗次数保证清洁效果。真空抽吸通路集成在中心立柱内部，抽吸口布置在旋转刷盘附近，刷洗过程中搅起的污物会被即时抽吸排出，避免污物在罐内扩散造成二次污染，不需要在清洁后反复冲洗罐体，减少清洁过程的耗水量与污水排放量。

控制部分支持手动与自动两种模式，自动模式下可预设刷洗路径、旋转速度、升降行程参数，启动后即可自动完成全罐的清洁作业；手动模式下操作人员可在罐外根据实际清洁情况调整作业参数，针对局部重污染区域做定点清洁。整套装置的作业范围覆盖罐底平面、罐壁曲面以及底壁过渡区域，相比传统人工清洁，作业效率提升明显，同时完全避免人员进入受限空间的作业风险，清洁过程中产生的污水即时抽排，不会对存储环境造成二次污染，适用于饮用水储罐、工业循环水储罐、中小型化工原料储罐以及商用大型储水设施的日常清洁运维，在结构设计上充分考虑了不同规格储罐的适配性，可调节的支撑与刷臂结构让同一套设备可适配一定直径范围内的储罐，降低设备的采购与运维成本。
