金属外壳桌面型Shruthi合成器结构设计

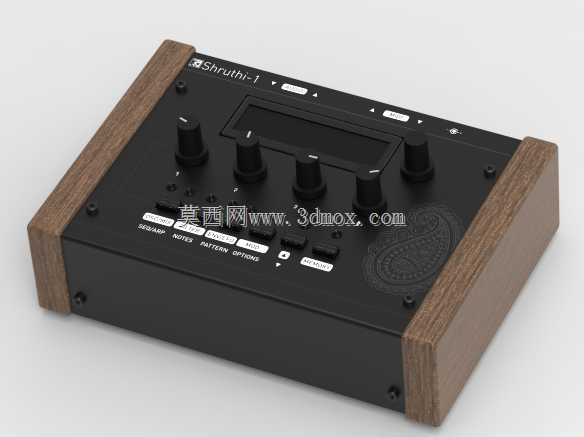

　　这款桌面型音频合成器采用金属板材弯折成型的主壳体搭配实木侧封边结构，整体为规整的长方体形态，可直接放置于标准工作台面使用，底部预留的防滑脚垫安装位能够避免设备在操作旋钮时发生位移，适配工作室、现场演出调音台旁等多种桌面摆放场景，无需额外安装固定支架即可稳定使用。从结构设计逻辑来看，主壳体采用1.2mm厚度的冷轧钢板弯折加工，边角处做了R2圆角过渡处理，既避免钣金锐边划伤操作人员，也能提升壳体整体抗形变能力，日常搬运、桌面挪动过程中不易出现磕碰凹陷。两侧的实木饰条通过内嵌的M3铜柱与金属壳体锁附连接，既可以在设备意外侧翻时起到缓冲吸能作用，也能隔绝金属壳体直接接触桌面带来的冷硬触感，同时提升设备整体外观质感。

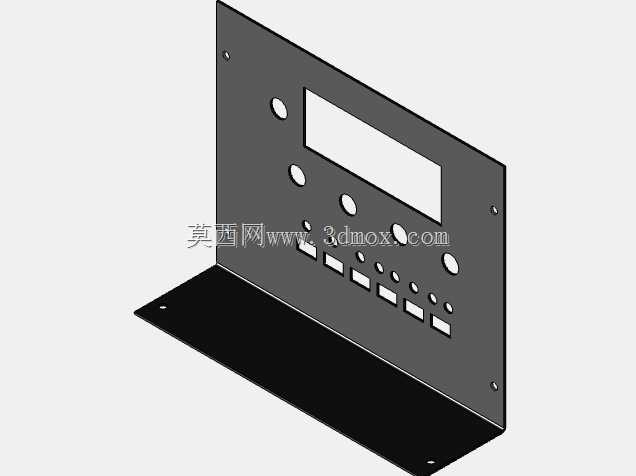

　　前面板的控件布局完全贴合音频操作人员的使用习惯：顶部居中位置预留了长条形显示屏安装窗口，窗口下方做了0.5mm的下沉台阶，能够贴合显示屏表面的亚克力保护面板，避免灰尘从装配缝隙进入设备内部；四个调节旋钮沿显示屏下方横向均匀排布，每个旋钮的中心间距设置为22mm，刚好满足成年人手指单指操作的空间需求，不会出现调节相邻旋钮时误触的问题；旋钮下方的功能按键采用分组排布逻辑，按照参数调节、模式切换、功能选项的操作逻辑分区设置，每个按键旁预留了丝印标识的凹槽位置，方便后期印刷功能标识，长期使用也不会出现标识磨损脱落的问题。

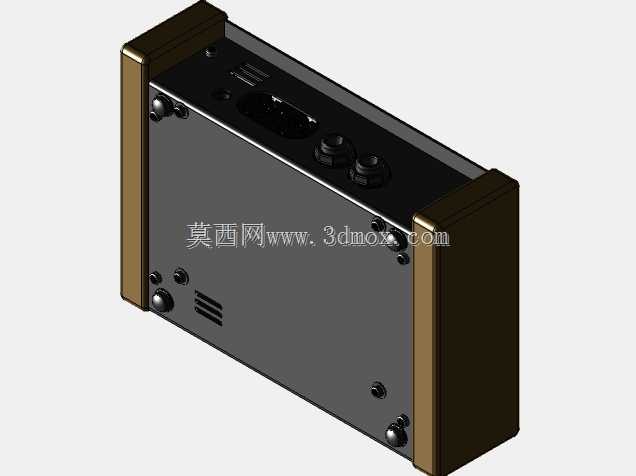

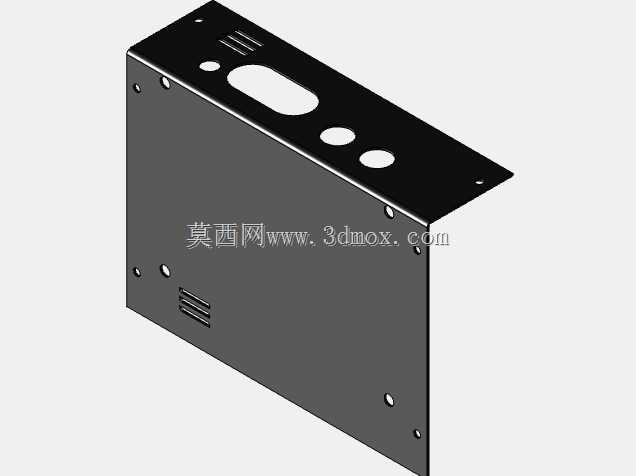

　　前面板右下角的佩斯利纹理区域为装饰性蚀刻区域，通过化学蚀刻工艺在金属面板表面形成0.1mm深度的纹理，既不会积灰也能提升面板的辨识度。设备背部的接口区域统一设置在后侧板上，预留了电源输入、音频输出、MIDI信号输入输出的标准开孔位，开孔公差控制在±0.1mm范围内，能够适配标准规格的音频接插件，不会出现接口装配错位、插头无法完全插入的问题。内部的PCB安装位采用凸包螺柱设计，与金属壳体一体冲压成型，不需要额外加装铜柱即可固定电路板，减少装配零件数量的同时，也能让电路板与金属壳体之间保持3mm的安全间距，避免电路板焊点接触金属壳体造成短路。壳体的拼接采用卡扣定位加螺丝锁附的组合方式，上下壳体装配时先通过侧边的卡扣完成预定位，再通过底部的四颗沉头螺丝完成最终固定，沉头螺丝完全沉入壳体表面，不会突出底面影响设备放置的平稳性，后期检修拆解时只需要拧下底部螺丝即可拆开壳体，不需要撬动面板避免外观损伤。从安装边界来看，设备整体宽度控制在210mm，深度150mm，高度55mm，占用桌面面积不足A4纸的一半，即使在摆放了调音台、效果器、监听控制器的紧凑工作台上，也能找到合适的摆放位置，不会和其他桌面设备产生空间干涉。

　　设备的重量控制在1.2kg左右，日常挪动、外出携带演出时不会有过重的负担，金属壳体的屏蔽作用也能有效隔绝外界电磁干扰，避免音频输出出现电流杂音，满足音频设备对电磁兼容性的基础要求。在细节设计上，所有旋钮的安装轴孔都做了定位扁位，能够匹配标准规格的电位器轴，装配时不需要额外调整角度即可让旋钮指示点对准面板的刻度标识；按键的开孔采用沉台设计，按键装配后与面板表面保持齐平，不会突出面板造成误触；两侧实木饰条的边缘做了倒圆角处理，握持搬运时手感顺滑，不会出现木边毛刺扎手的问题。
