五轴CNC机床B轴蜗轮箱结构设计

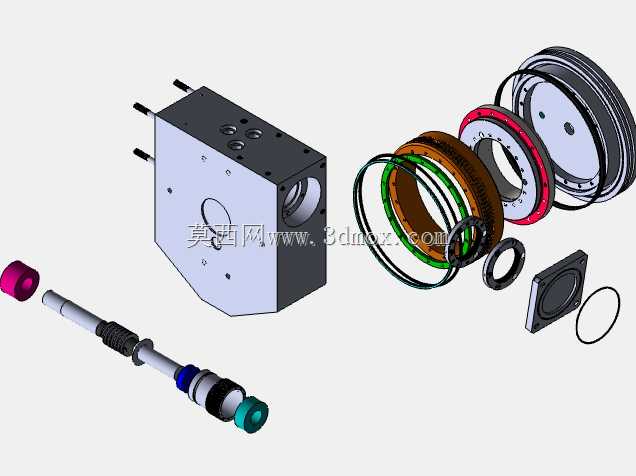

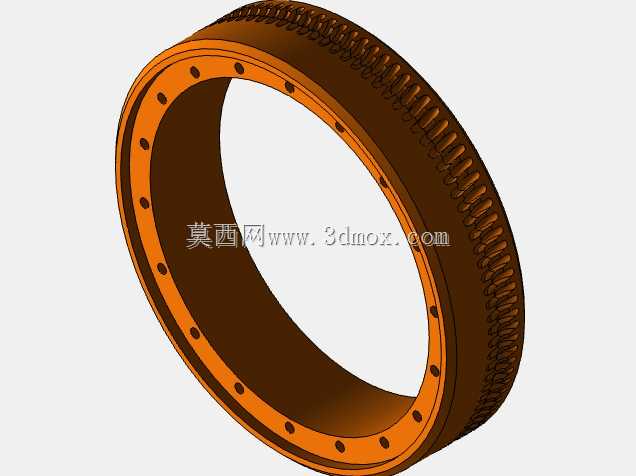

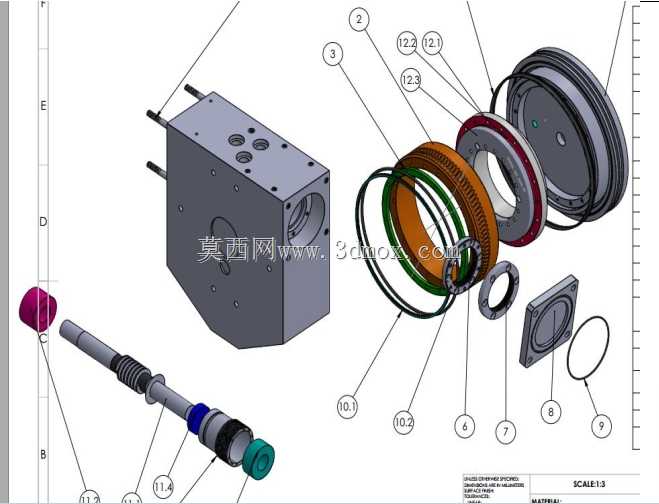

　　从实际应用场景来看，这类蜗轮箱主要适配中小型龙门、立加结构的五轴CNC设备，覆盖航空结构件铣削、精密模具型腔加工、复杂液压阀块多面加工等工况，既要承受铣削过程中传递到回转轴的径向、轴向复合切削力，还要保证连续回转时的传动背隙控制在微米级区间，避免加工面出现接刀痕或者角度偏差。设计阶段优先考虑了传动副的啮合特性，蜗轮采用多齿接触的包络结构，和渐开线蜗杆配合时能实现多齿同时啮合，相比普通齿轮传动拥有更高的承载冗余，即使在大切深、高进给的粗加工工况下，也不会出现齿面局部应力过载导致的点蚀或者变形。在五轴联动加工中心的结构布局中，B轴作为实现主轴头绕Y轴回转分度的核心功能轴，其传动端的蜗轮箱组件直接决定了机床的回转定位精度、重切削承载能力以及多面加工的角度一致性，是高端数控设备中兼顾精密传动与刚性支撑的关键单元。这套蜗轮箱采用分体式模块化结构设计，将蜗杆输入轴、蜗轮回转副、密封组件、端盖支撑座等零件做了独立拆分，既方便加工阶段的精度管控，也能降低后期运维的拆装难度，避免传统一体式箱体维修时需要拆解整个主轴单元的问题。

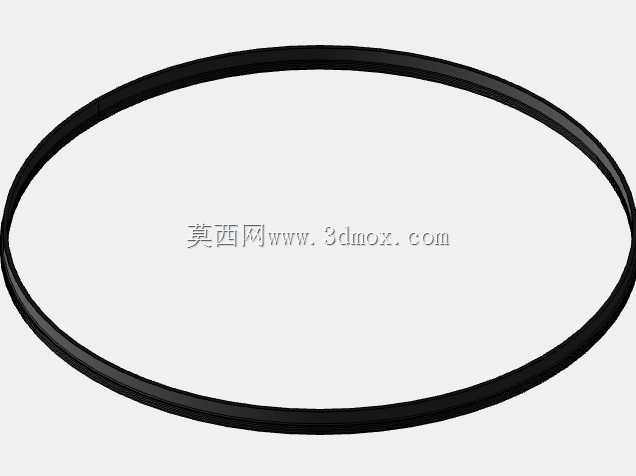

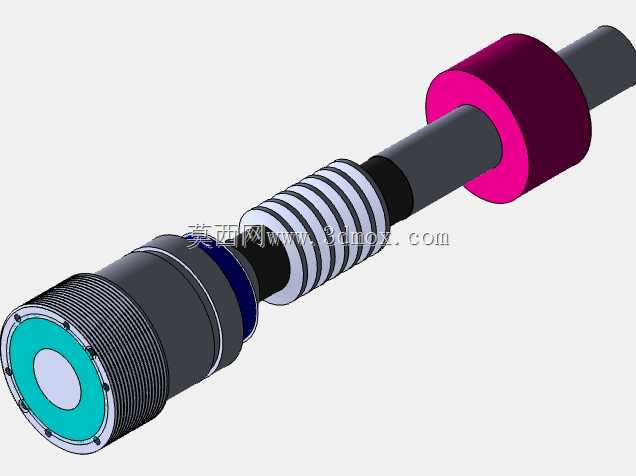

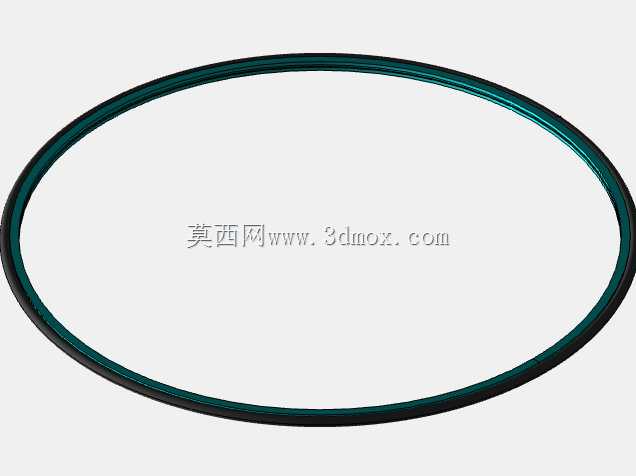

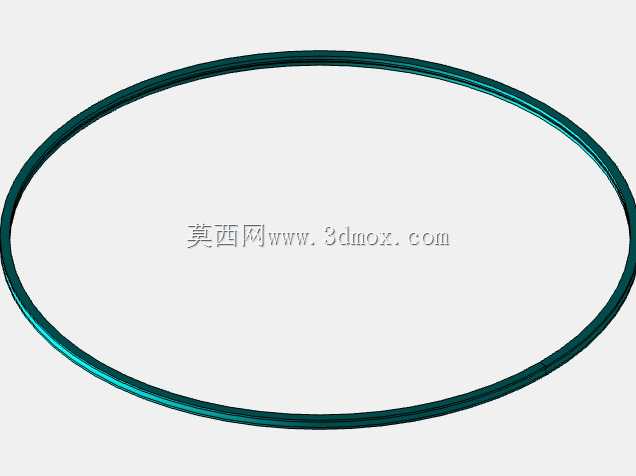

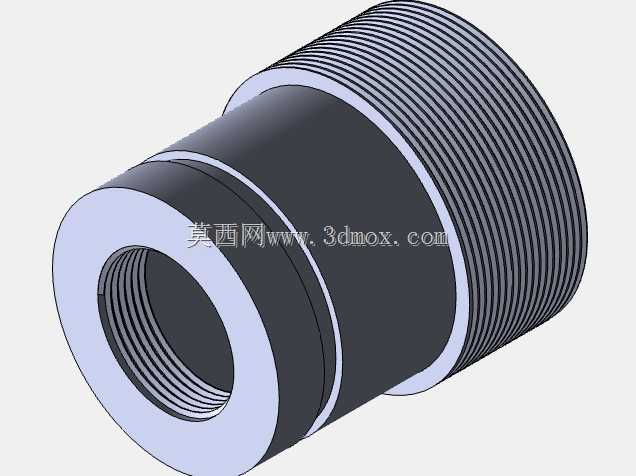

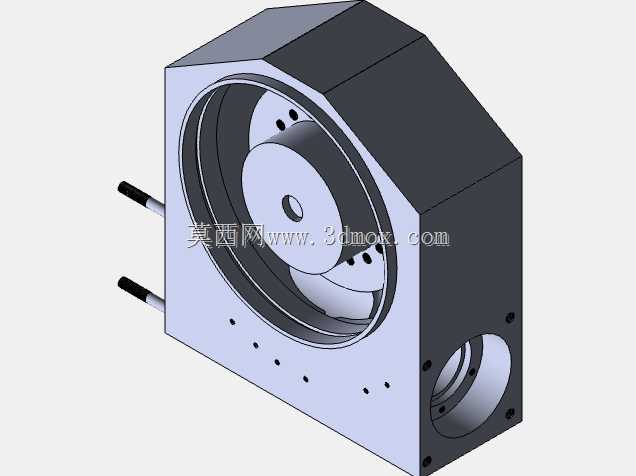

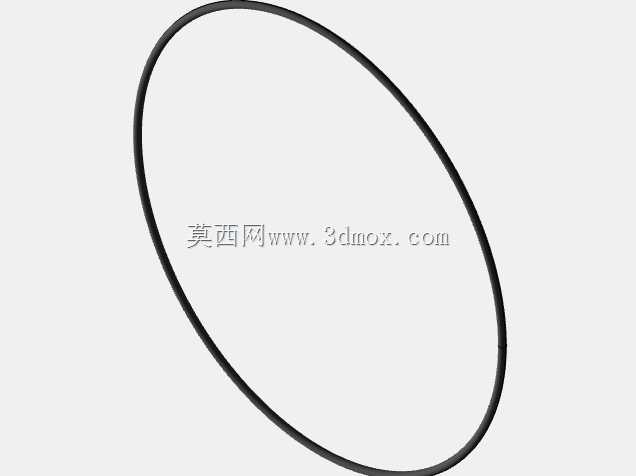

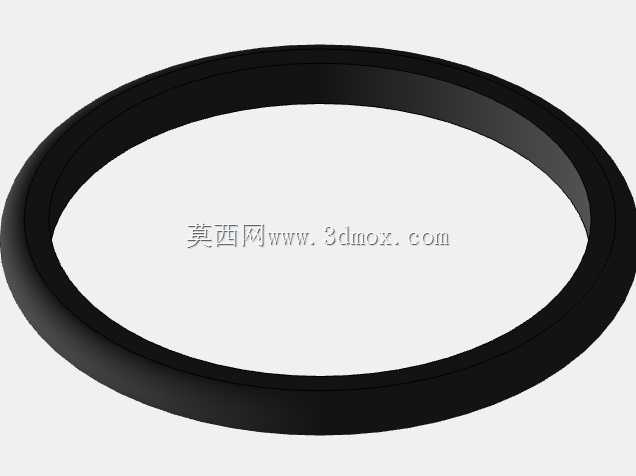

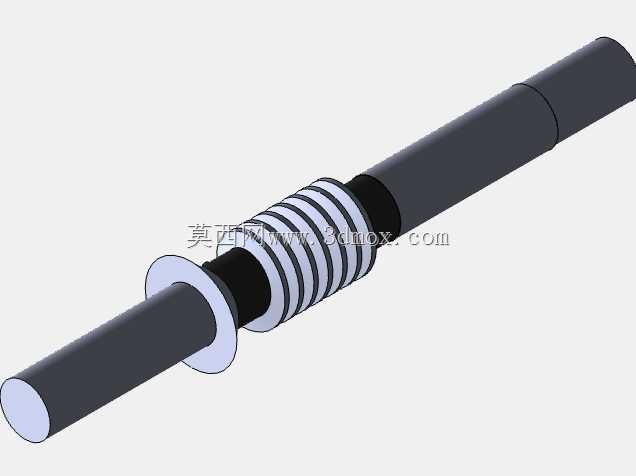

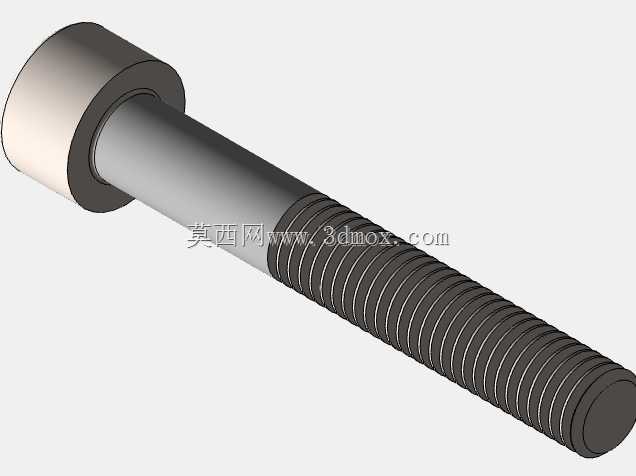

　　输入轴端采用了多组角接触轴承配对安装的支撑结构，能同时抵消蜗杆传动时产生的轴向窜动和径向跳动，轴端的密封件采用多层组合式密封圈，既可以阻挡加工过程中的切削液、金属碎屑进入箱体内部污染润滑脂，也能防止箱体内的润滑油渗漏到外部机床护罩区域。箱体本体采用方形安装基准面设计，安装面的平面度、安装孔的位置度都按照精密机床的装配公差要求做了管控，和机床主轴滑枕连接时可以通过定位销实现快速精准对位，不需要反复调整同轴度就能满足装配精度要求。

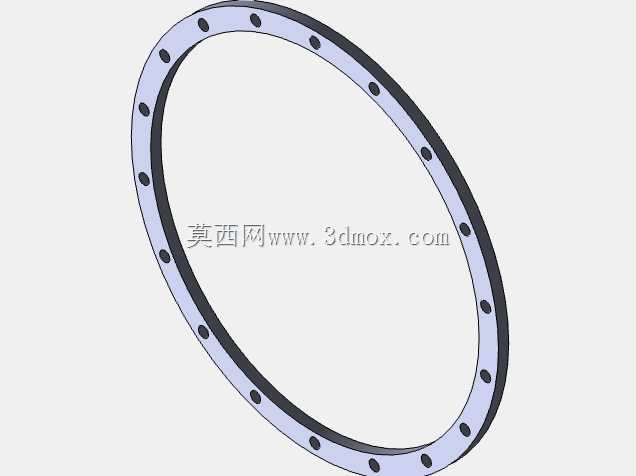

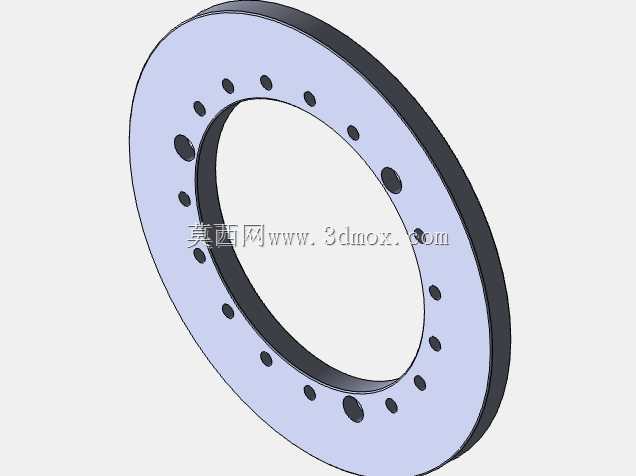

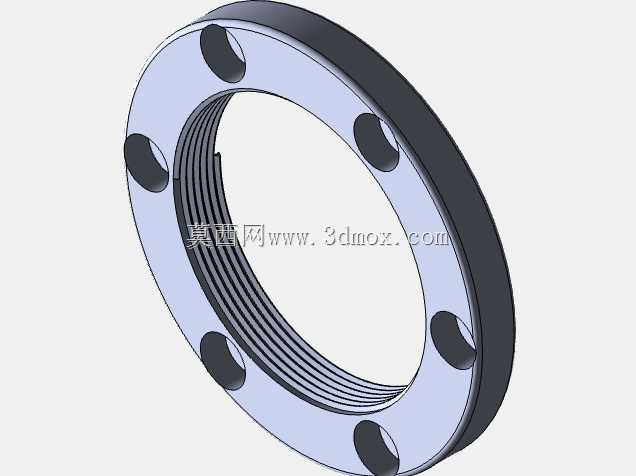

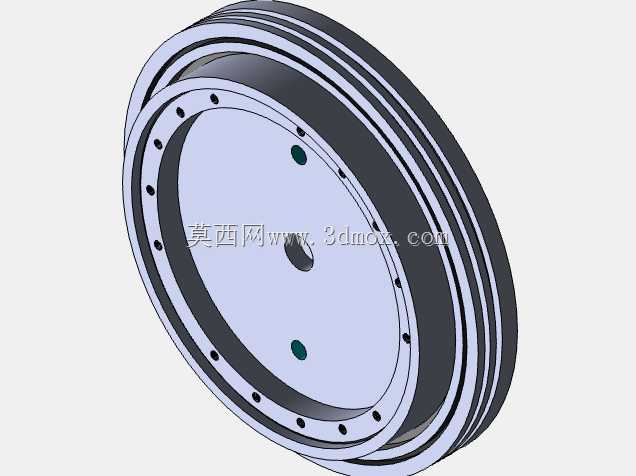

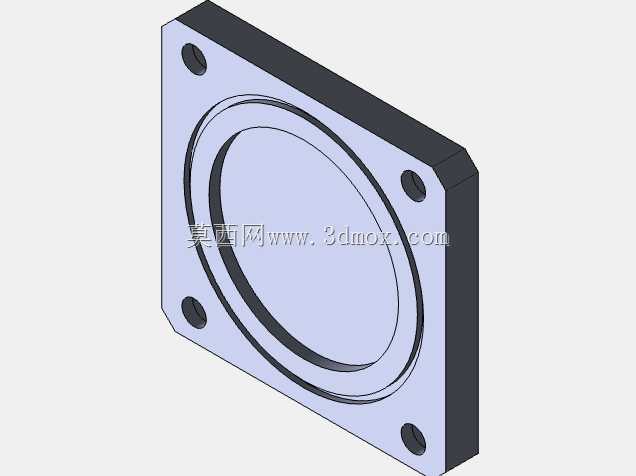

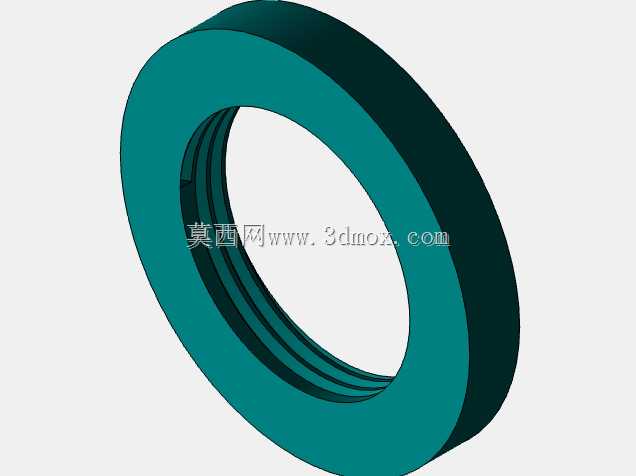

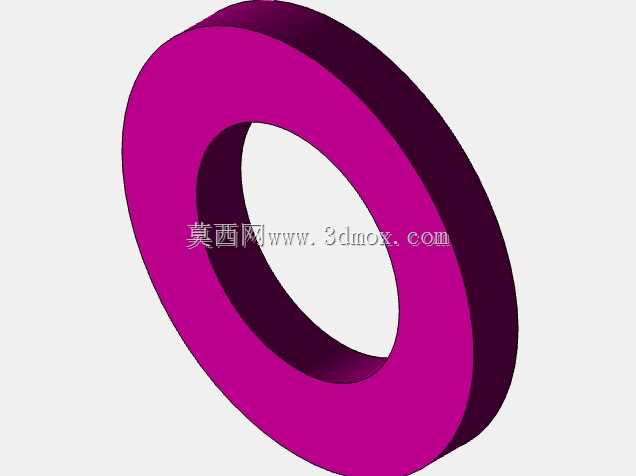

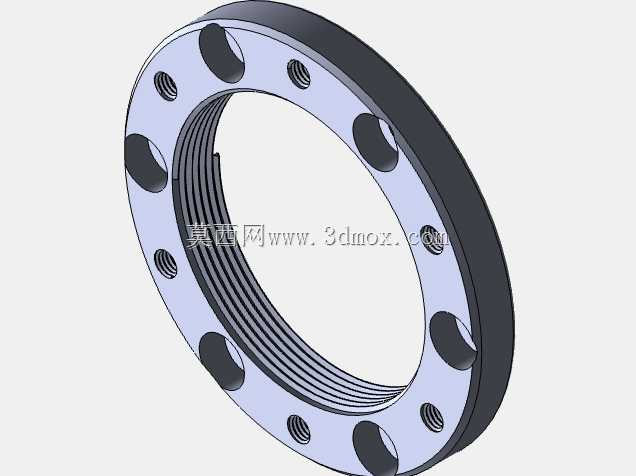

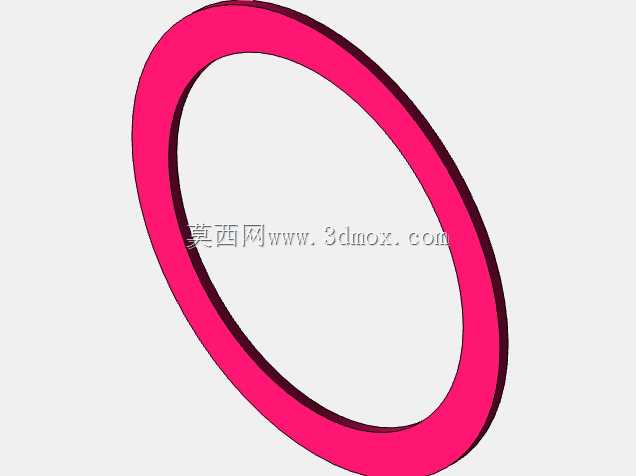

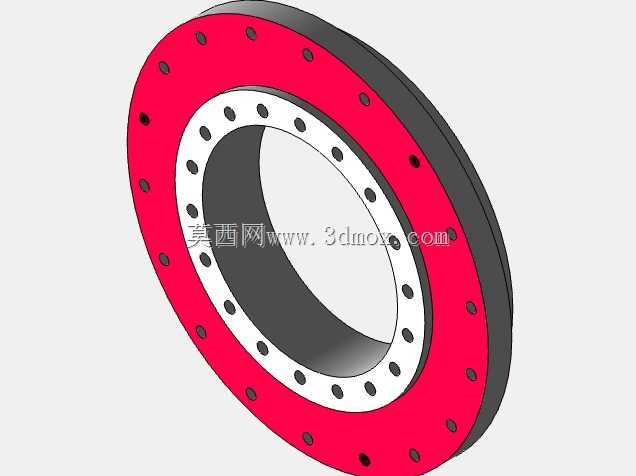

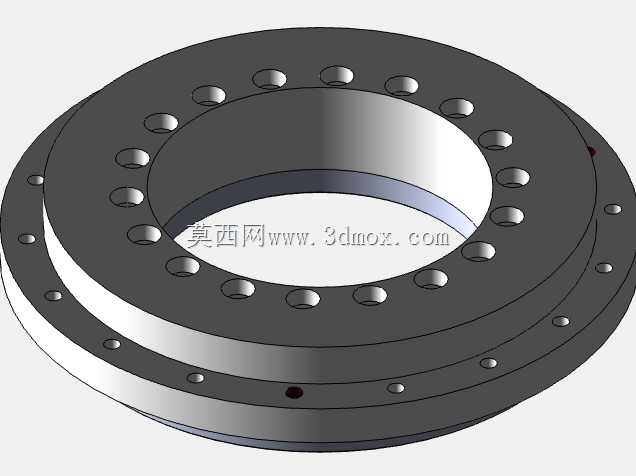

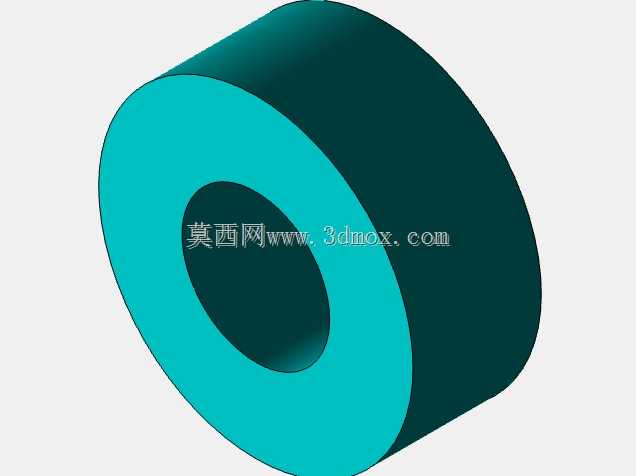

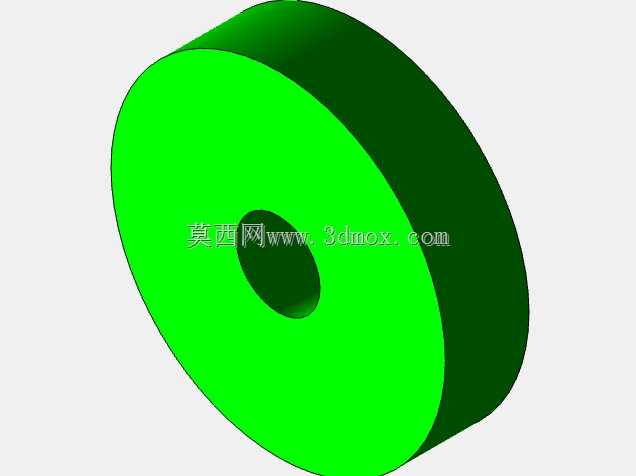

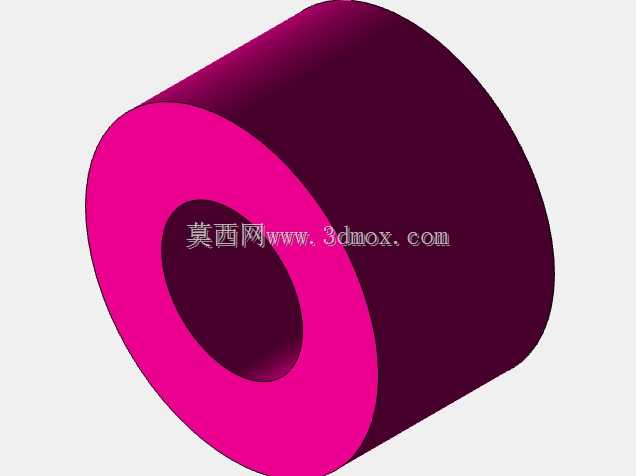

　　从安装边界来看，箱体的轴向、径向尺寸都做了紧凑化优化，在保证内部传动件有足够安装空间、润滑储油空间的前提下，尽可能压缩了整体体积，避免B轴回转时和机床的Z轴滑台、工件夹具发生运动干涉，适配不同行程规格的五轴机床改装或者原厂装配需求。整套结构的密封端盖、调整垫片都做了标准化设计，装配时可以通过增减调整垫片的厚度来控制蜗轮蜗杆的啮合中心距，进而把传动背隙调整到设计要求的区间，不需要额外加工定制零件就能完成精度校准。输出端的回转连接法兰采用大直径止口定位，和主轴单元的连接刚性更强，在重切削工况下不会出现法兰连接面的微动磨损，长期使用也能保持回转精度的稳定性。

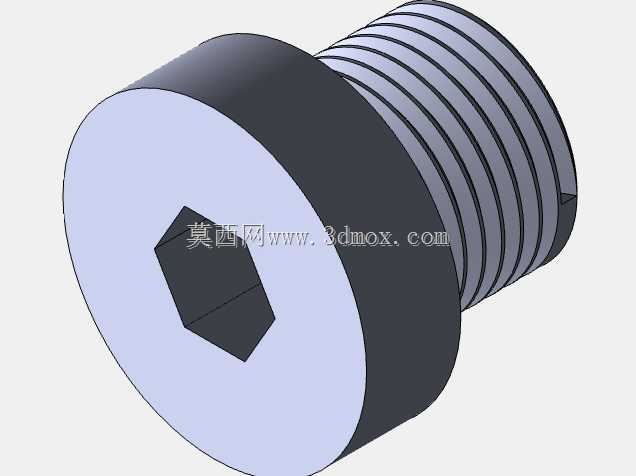

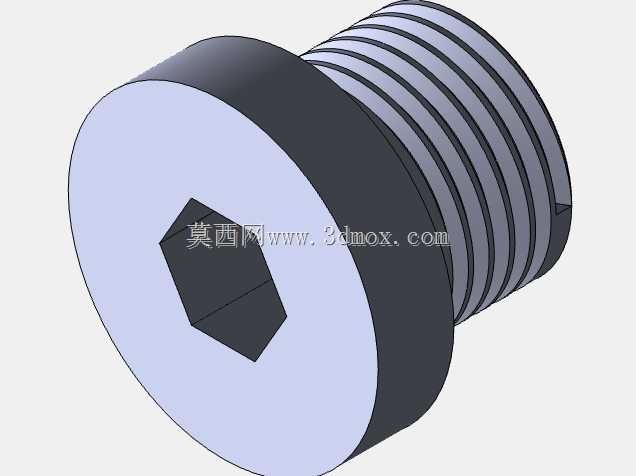

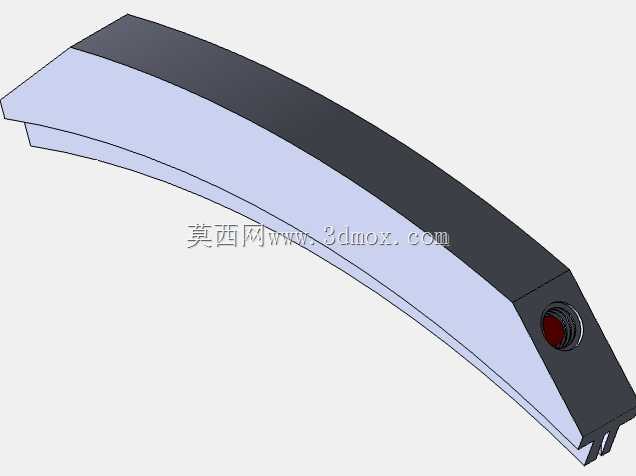

　　箱体上预留的多个工艺孔，既可以作为注油、排油的通道，也能安装温度、振动传感器，方便后期接入机床的状态监测系统，实时掌握蜗轮箱的运行温度、振动幅值，提前预判润滑不足、轴承磨损等潜在故障。考虑到五轴加工时B轴经常需要在任意角度锁紧定位，箱体内部集成了环形刹车组件的安装位，锁紧时可以通过圆周均布的抱紧力实现回转副的刚性锁定，避免切削力导致的轴系偏转，保证斜面、斜孔加工时的角度稳定性。整套结构的所有回转零件都做了动平衡校正设计，高速回转时不会产生额外的振动激励，能满足高转速精加工工况下的表面质量要求，避免因为传动系统的振动导致工件表面出现振纹。
