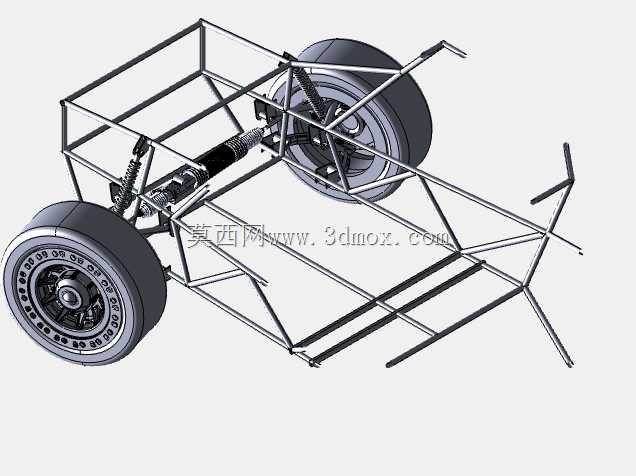

巴哈赛车后悬架与动力总成车架组件

　　这套钢管桁架式结构组件，主要面向小型越野巴哈赛车的开发场景，适配非铺装路面越野竞赛、全地形通行的使用需求，核心承担整车承载、动力传递、行驶缓冲的核心功能。从结构布局来看，整体采用空间钢管桁架焊接成型的框架设计，管材选用薄壁高强度合金钢管，通过三角形桁架排布实现结构刚度与轻量化的平衡，避免越野工况下大冲击载荷导致的框架变形。后段悬架部分采用双横臂独立悬架结构，匹配螺旋弹簧与阻尼减振器的组合，减振器上下安装点分别通过焊接吊耳与车架主横梁、轮边转向节连接，安装点位预留了足够的摆动行程空间，可适配车轮在起伏路面的上下跳动，同时保证轮距参数在跳动过程中保持在设计公差范围内，减少轮胎异常磨损。

　　轮组部分直接集成了轮毂、制动盘与轮辋总成，轮边连接法兰的孔位按照通用越野卡丁车、巴哈赛车的标准节圆尺寸设计，可兼容多数同规格的越野轮胎安装，轮距宽度预留了调整余量，可根据不同赛事的轮距规则要求，通过调整横拉杆长度实现参数微调。动力总成安装段位于车架中部靠后位置，预留了发动机、变速器的安装支座点位，支座采用可调节式的焊接支架设计，可适配不同尺寸的小型单缸、双缸内燃发动机安装，传动轴的走向空间沿着车架纵梁内侧布置，避免越野行驶中路面飞石磕碰传动部件，同时预留了传动系统的维护操作空间，不需要大范围拆解车架即可完成离合器、传动轴的检修作业。

　　车架前段预留了驾驶舱、转向机构、制动管路的布置空间，钢管的排布避开了驾驶员腿部、转向柱的活动范围，保证驾驶操作的空间余量，同时防滚结构的主环、侧边防撞杆的管径与壁厚满足越野赛事的结构强度要求，在发生侧翻、碰撞时可有效吸收冲击能量，保障驾驶舱生存空间。从安装边界来看，整体车架的宽度控制在常规小型越野赛车的合规范围内，轮距与轴距参数适配多数巴哈赛事的组别尺寸要求，悬架的跳动行程预留量满足300毫米以上的压缩、拉伸空间，可应对陡坡、坑洼、飞跳等极端越野工况的载荷冲击。

　　设计过程中优先考虑了结构的可制造性，所有钢管的相贯线切口均按照常规弯管、切管设备的加工能力设计，不需要特殊定制的加工工装即可完成管材的切割与组焊，各个安装支座的定位基准统一以车架主纵梁为基准，减少组焊过程中的定位误差，保证后续总装时各个部件的装配同轴度。轮边的转向节、制动卡钳安装位采用标准化接口设计，可直接选用市售的成熟越野卡丁车配件，降低零部件的定制成本，同时便于赛事过程中的易损件快速更换。整个结构的载荷传递路径经过多轮优化，路面冲击通过车轮传递到悬架摆臂，再通过减振器、摆臂安装点分散到车架的多根桁架钢管上，避免单点应力集中导致的焊缝开裂问题，关键受力位置的钢管连接处均增加了三角形加强筋片，提升焊缝区域的疲劳强度，应对长时间越野行驶的交变载荷冲击。
