便携式气动高压增压测试泵结构设计

　　这款高压测试泵的三维结构还原，核心围绕现场压力校验、液压元件耐压测试、小型管路系统密封性检测这类移动作业场景搭建，区别于车间固定安装的大型高压泵站，整体采用框架式一体化钣金壳体设计，所有功能元件全部集成在倾斜式操作面板与壳体内腔中，无需额外搭建安装台架，搬运时可直接通过框架侧边的镂空结构提拉，适配野外管线巡检、设备售后现场调试、实验室小批量试件压力测试这类需要频繁转场的使用需求。

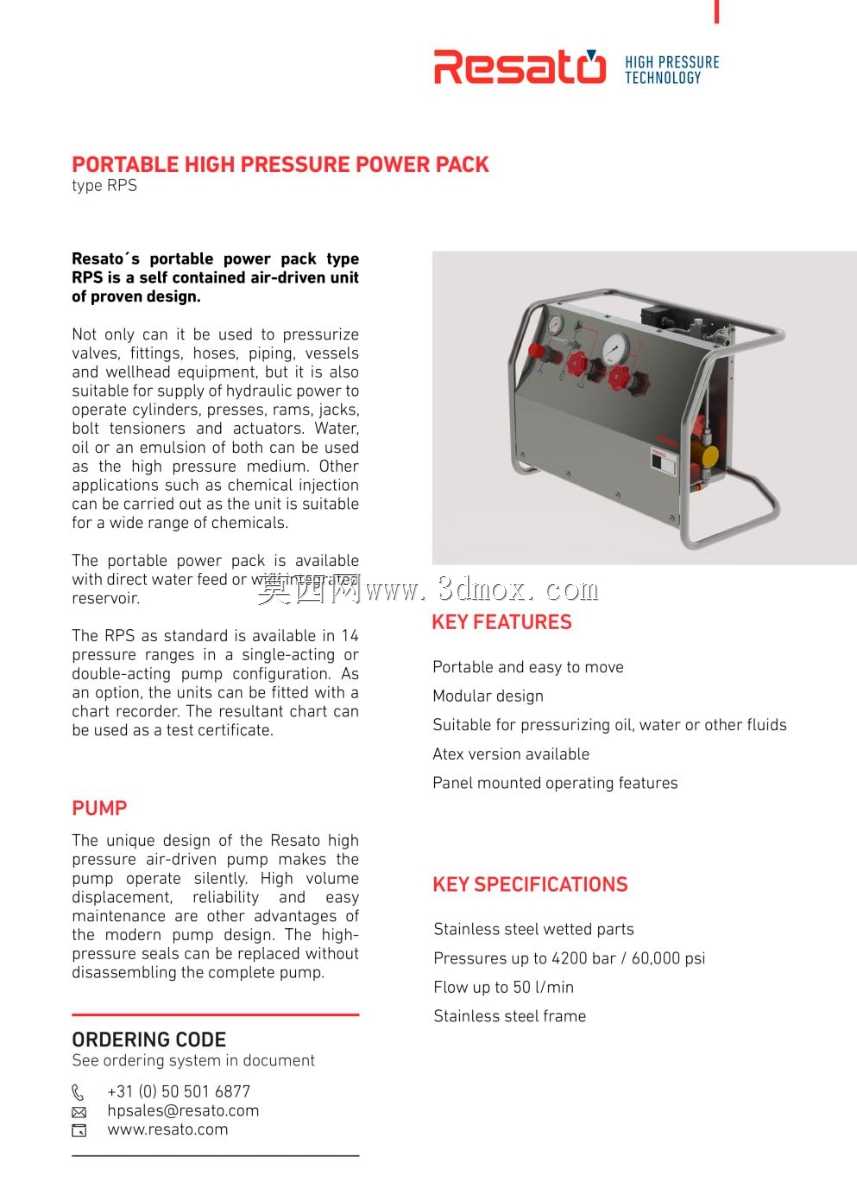

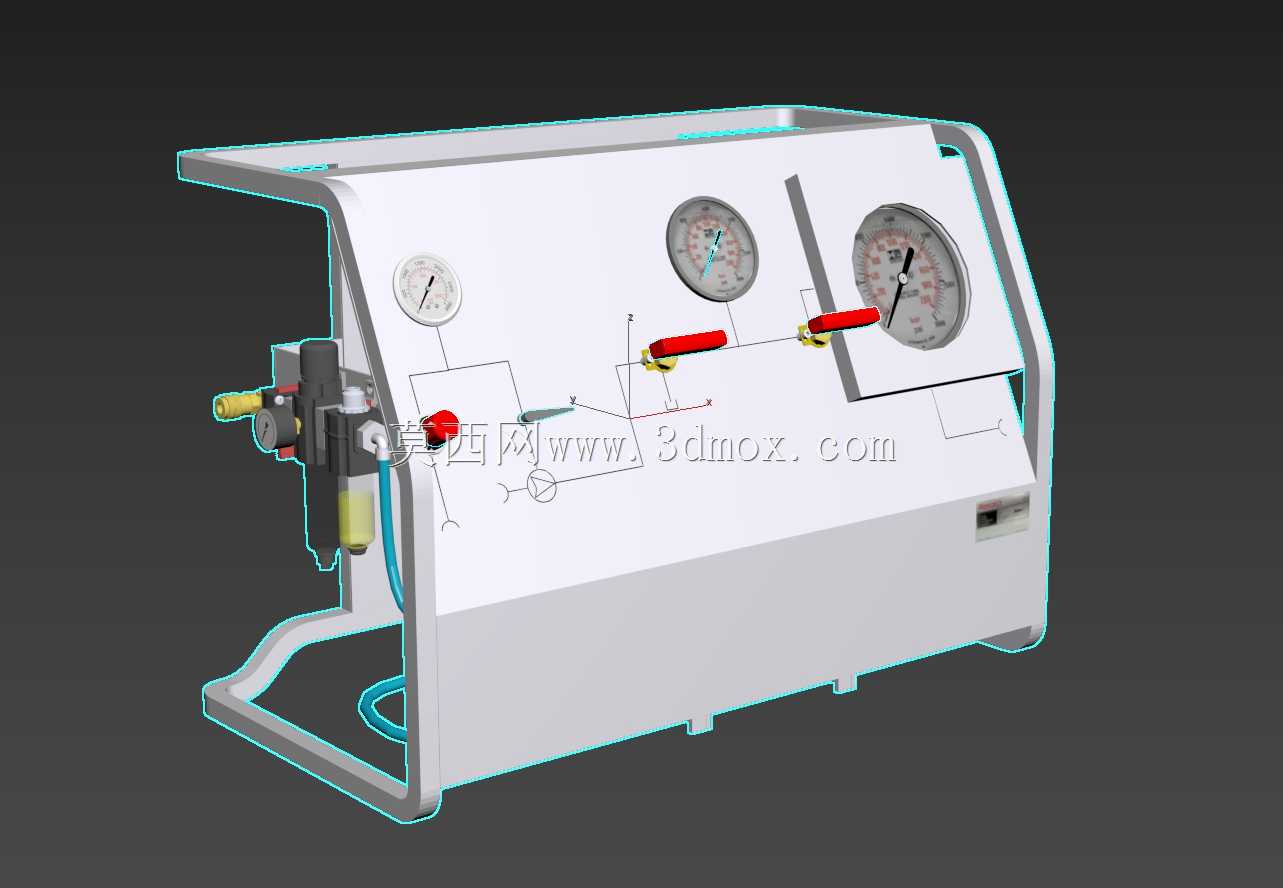

　　从功能布局来看，操作面板采用15度左右的倾斜角度设计，完全匹配人员站立操作时的视线高度，三块不同量程的压力表沿操作视线从左到右排布，最左侧为低压进气端压力表，用于监测驱动气源的输入压力，中间与右侧分别对应低压预充、高压输出两个压力区间的压力显示，避免单块大量程表在低压段读数误差过大的问题；两个红色手柄球阀分别对应气路驱动开关、高压输出卸荷开关，手柄操作行程控制在90度，开关位置带有明显的档位阻尼，操作人员带劳保手套也能准确判断开关状态，不会出现误操作。

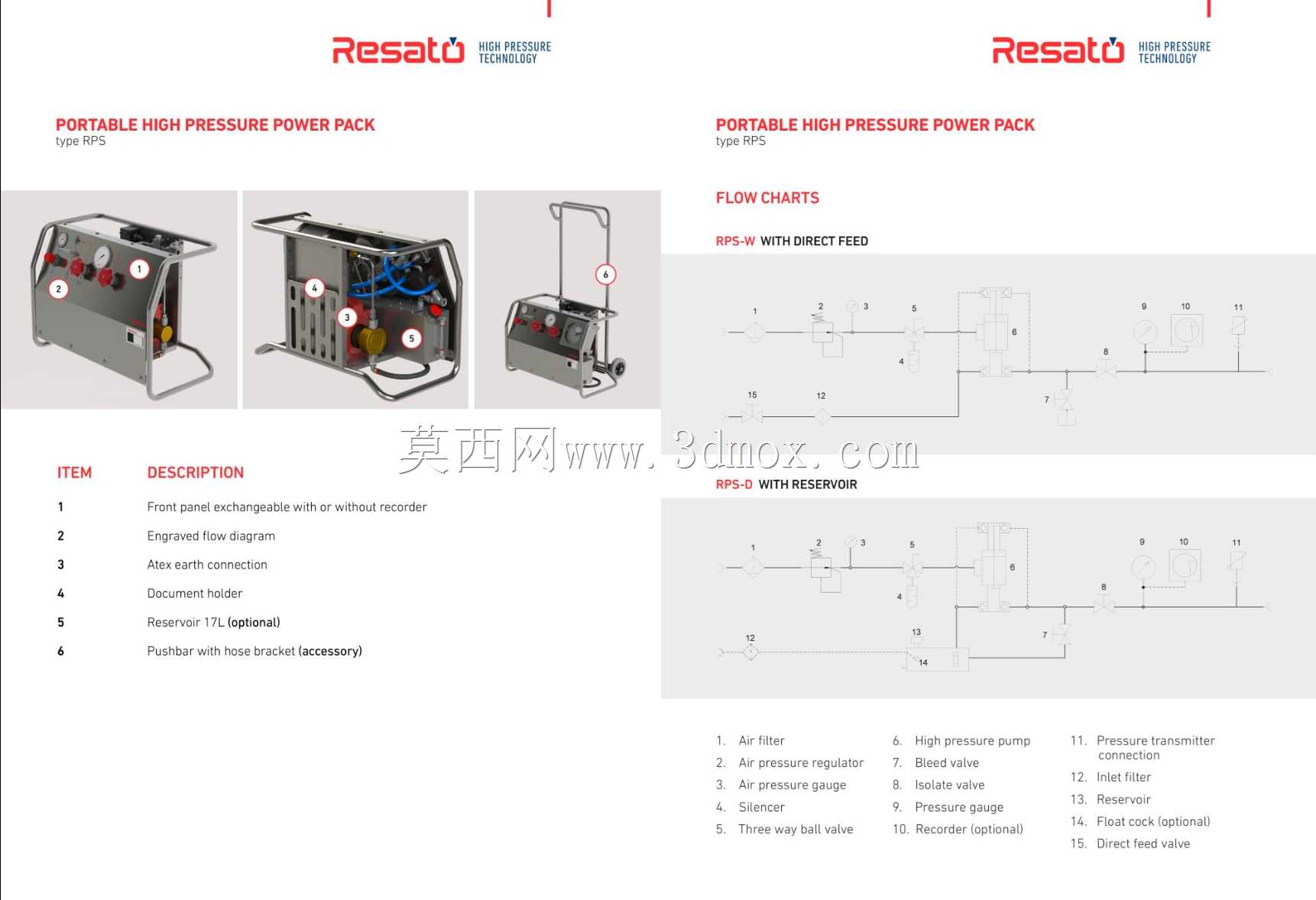

　　面板上直接丝印了完整的气液回路原理图，现场操作时无需额外携带纸质说明书，对照面板上的线路标识就能快速完成管路连接，进气端的过滤减压阀、油雾器全部集成在壳体左侧外部，预留的快插接口距离侧边框架留有30mm的操作空间，接插气管时不会和框架产生干涉，底部的接水盘直接卡在框架下沿，过滤阀排出的冷凝水可以直接汇入接水盘，不会污染作业现场地面。设计过程中优先控制了整体的安装边界尺寸，壳体整体宽度控制在600mm以内，深度400mm，高度含底部支撑脚不超过450mm，常规的车载后备箱、工具柜层板都可以直接放置，底部的四个支撑脚采用凸起式结构，叠放时上层设备的支撑脚可以卡入下层壳体顶部的定位凹槽，多台设备转运时不会出现滑移磕碰。

　　框架的折边全部做了R5的圆角处理，没有尖锐的钣金毛刺，搬运过程中不会划伤操作人员，壳体后侧预留了100mm见方的散热通风口，长时间连续增压作业时，驱动气路排出的废气可以直接从后侧通风口带出，不会在壳体内腔积聚热量导致密封件过早老化。考虑到测试作业时的管路连接需求，高压输出接口设置在面板右侧下方，接口中心距离侧边框架留有足够的扳手操作空间，连接高压硬管或者软管时，普通开口扳手就可以完成紧固，不需要额外使用特殊套筒工具；壳体内部的气路管路全部沿框架内侧的走线槽排布，高压管路与低压驱动气管分开固定，避免高压管路振动时磨损低压气管，所有管路的弯曲半径都控制在管径的5倍以上，减小气路传输过程中的压力损失。这款模型还原了设备的整体外形与安装接口位置，可用于现场作业的布局规划、测试工位的工装适配设计参考，能够直观呈现设备操作时的人机交互位置，帮助设计人员提前预判操作过程中可能出现的干涉问题，在搭建移动测试工位、配置现场测试工具时，可以直接参照该结构的尺寸边界预留安装与操作空间，避免出现工位尺寸不匹配、操作空间不足的问题。
