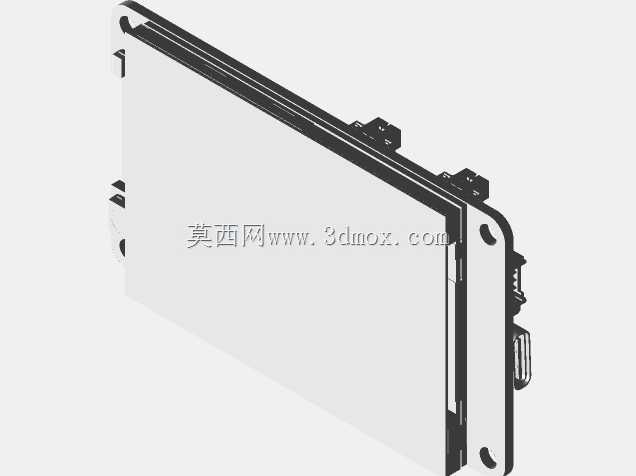

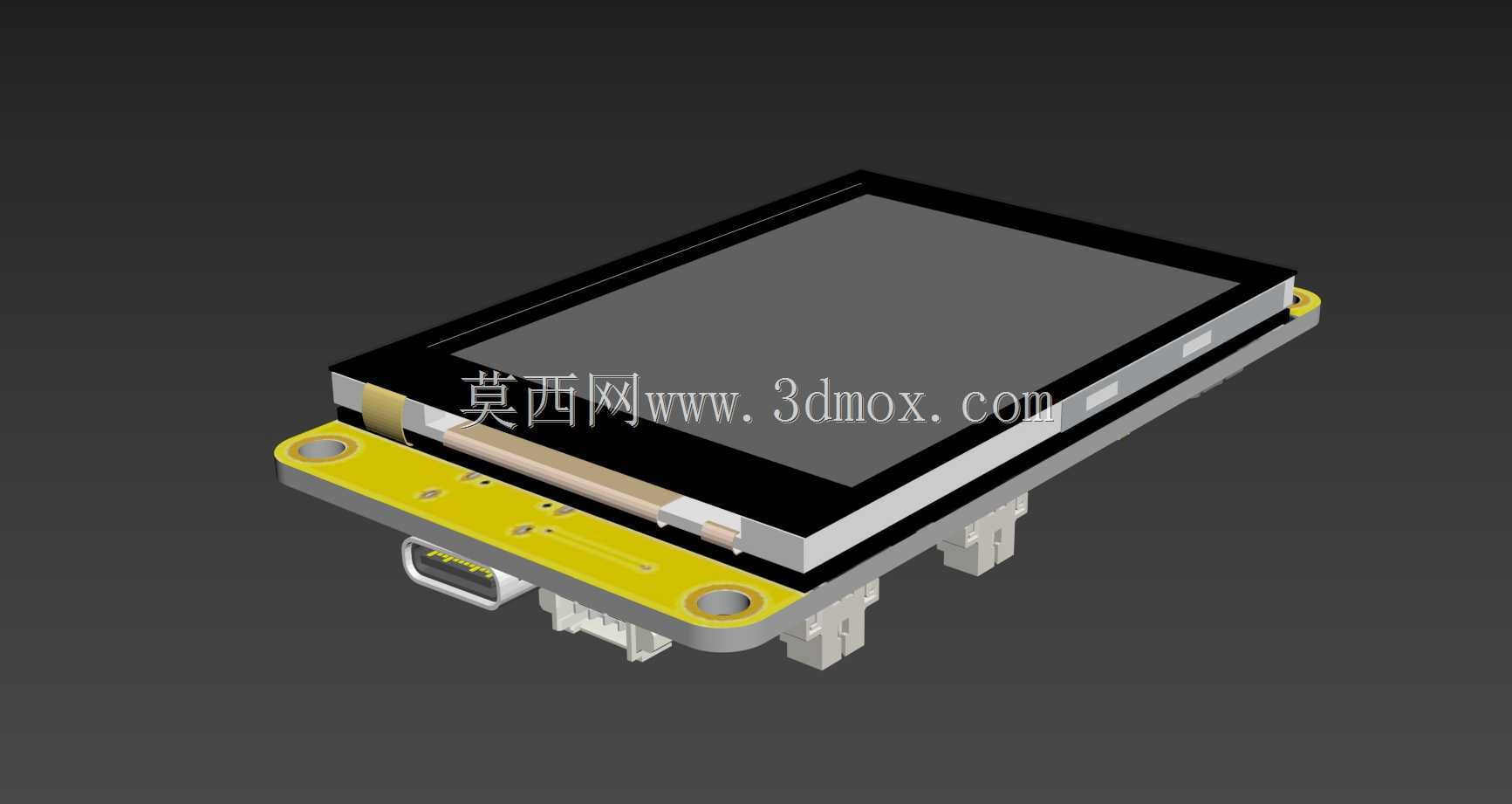

带电容触摸功能的ESP32TFT控制板结构

　　这款带电容式触摸功能的ESP32 TFT板，在智能家居控制场景中有着非常贴合实际使用的设计定位，核心用途是作为家庭助理系统的手持遥控终端，替代传统多按键遥控器，实现更直观的触控交互操作。从实际落地的使用场景来看，这类控制板常被用于固定在墙面或者搭配手持外壳使用，日常需要频繁触发灯光调节、家电启停、场景模式切换等操作，因此在结构设计上首先考虑了手持握持的边界尺寸，整体板型采用窄长矩形布局，边缘做了适配外壳安装的卡扣位预留，板厚控制在常规嵌入式板卡的通用厚度区间，既可以直接嵌入标准的86型墙面暗盒，也能搭配定制的手持外壳使用，安装时不需要额外做过多的结构裁切，适配性较强。

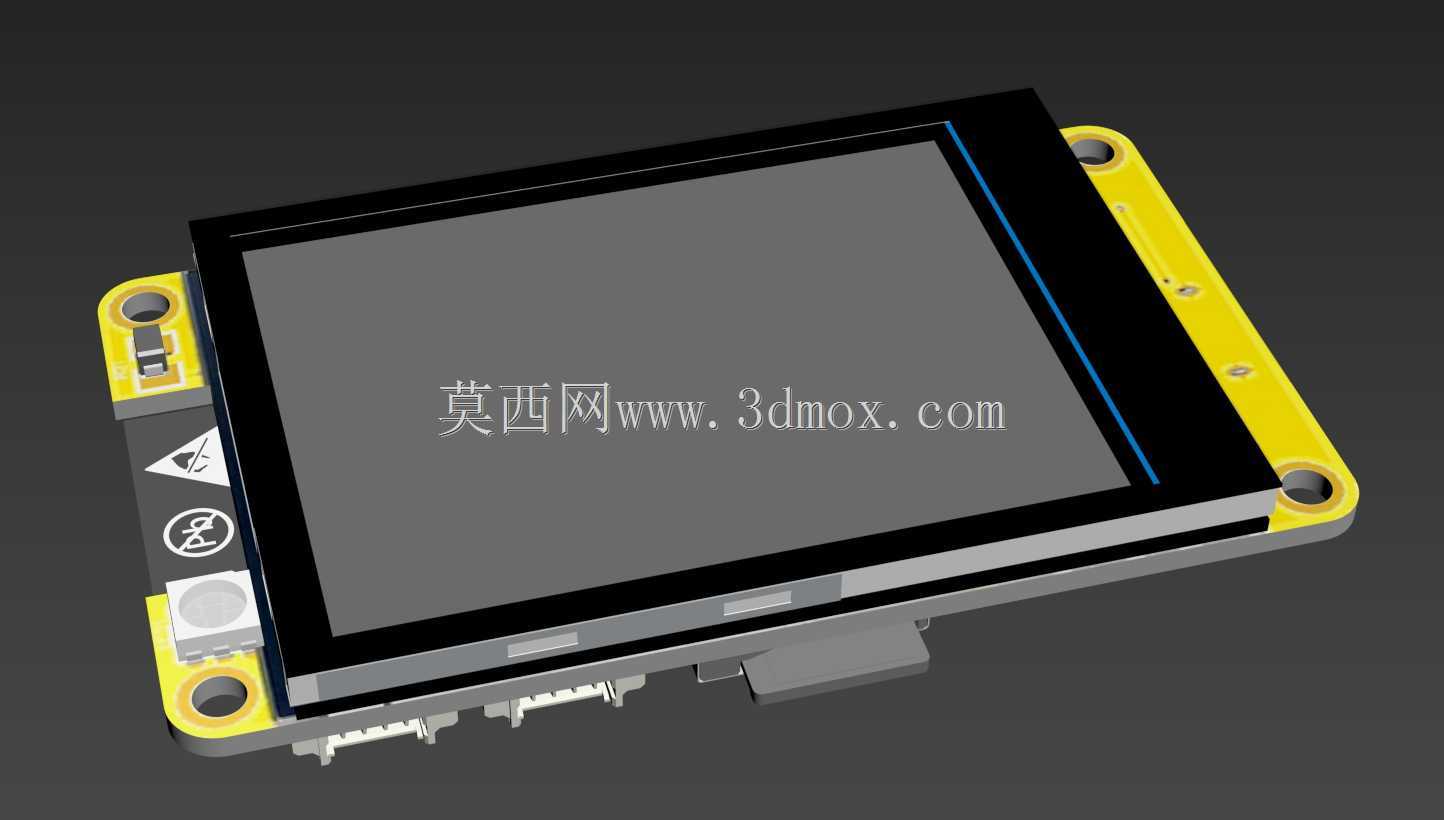

　　功能特性层面，板载的电容触摸层直接覆盖在TFT显示区域上方，区别于传统的电阻触摸方案，电容触摸不需要按压施力，日常操作时手指轻触即可完成指令触发，长期使用不会出现电阻膜磨损导致的触控失灵问题，适合家庭场景下高频次的操作需求。板卡的接口布局全部集中在单侧短边位置，包含程序烧录接口、扩展IO引脚以及电源输入接口，这样的布局在安装到外壳内时，走线可以全部从单侧引出，不会出现线材弯折干涉外壳装配的问题，同时接口位置做了丝印标识，现场接线时不需要额外查阅图纸就能快速完成接线，降低现场装配的出错概率。

　　设计思路上，这款板卡没有采用多余的冗余结构，所有结构件都围绕核心功能做排布：显示区域占据了板卡正面绝大多数面积，最大化触控操作的有效区域，板卡四角预留了标准的M2螺丝安装孔位，既可以通过螺丝直接固定在外壳内部的支撑柱上，也能配合铜柱做分层堆叠安装，适配不同的内部空间布局。板卡两侧预留的卡扣位是专门针对滑入式外壳设计的，装配时不需要打螺丝，顺着外壳的导轨槽滑入即可完成固定，后期维护拆卸也只需要拨开卡扣就能取出板卡，大幅提升装配和维护的效率。

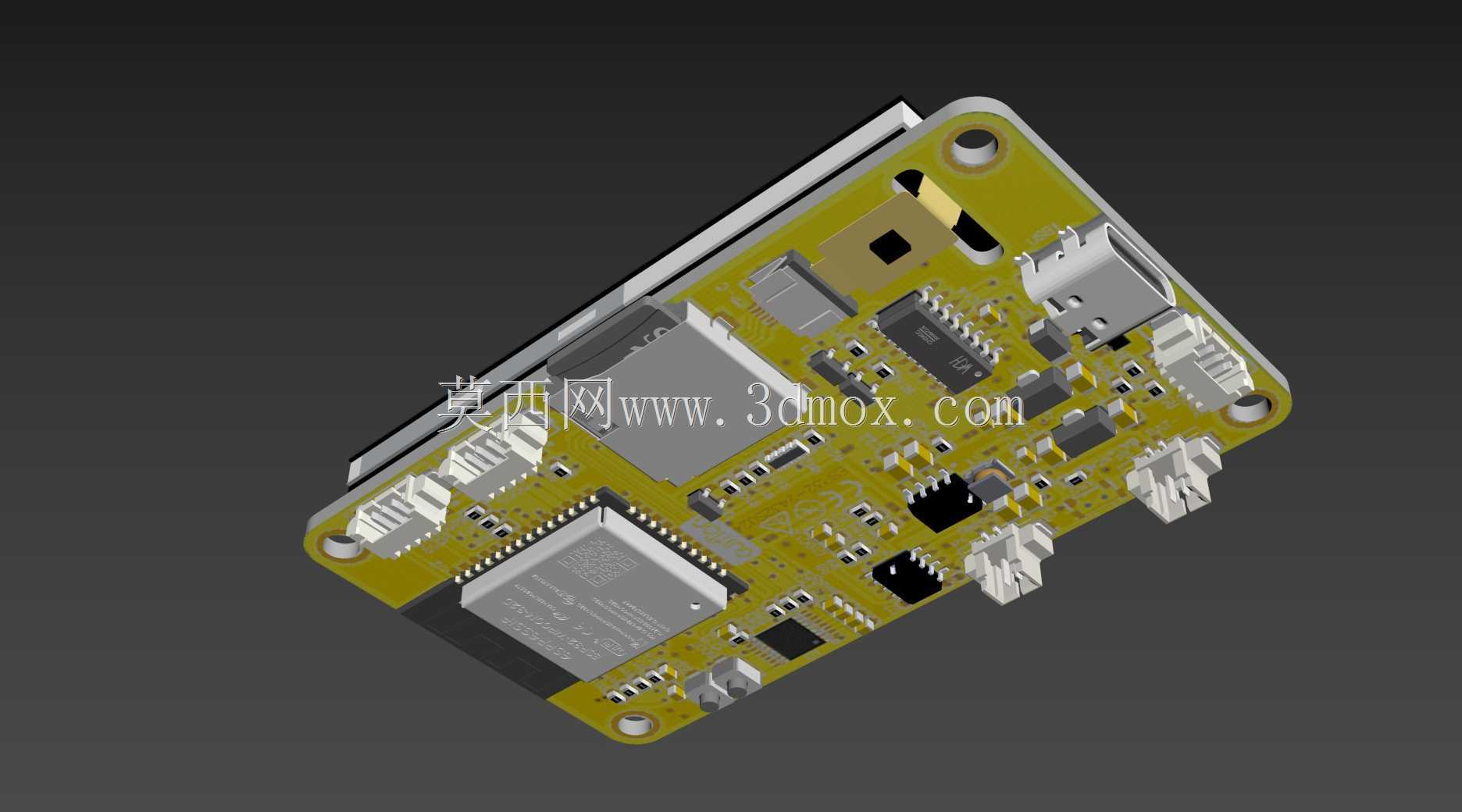

　　从安装边界的细节来看，板卡上的元器件高度都做了统一管控，最高的元器件高度不超过5mm，这样在搭配前面板触摸玻璃时，只需要预留5mm的内部净空就能完成装配，不会出现元器件顶到触摸层导致触控误触发的问题。板卡背面没有布置过高的元器件，全部采用贴片式元件，背面可以直接贴合外壳的后盖内壁，甚至可以在背面贴装导热胶贴，将板卡工作产生的热量传导到外壳上散出，长时间连续运行也不会出现局部积热导致的工作不稳定问题。

　　在实际的工程适配中，这款板卡的结构尺寸也兼容多数通用的3D打印外壳设计，用户如果需要自定义外壳，只需要按照板卡的外轮廓、安装孔位、接口位置做对应的避让设计即可，不需要反复调整板卡的固定结构。电容触摸层的感应范围刚好覆盖整个显示区域，边缘没有多余的感应盲区，操作时手指滑动到屏幕边缘也能正常识别触控指令，在做家庭助理的界面交互时，边缘滑动返回、侧边快捷呼出菜单这类操作都能流畅实现，不会因为结构设计的缺陷影响交互体验。另外板卡的天线位置做了净空处理，对应的外壳区域不能布置金属件，避免屏蔽WiFi和蓝牙信号，这一点在结构设计时已经做了明确的位置预留，外壳设计时只需要在对应区域采用塑料材质即可保证无线信号的传输强度，不需要额外调整天线位置。
