两级平行轴齿轮减速传动机构

项目分类:齿轮 发布时间:2025-02-20 ID:942350
  • 两级平行轴齿轮减速传动机构

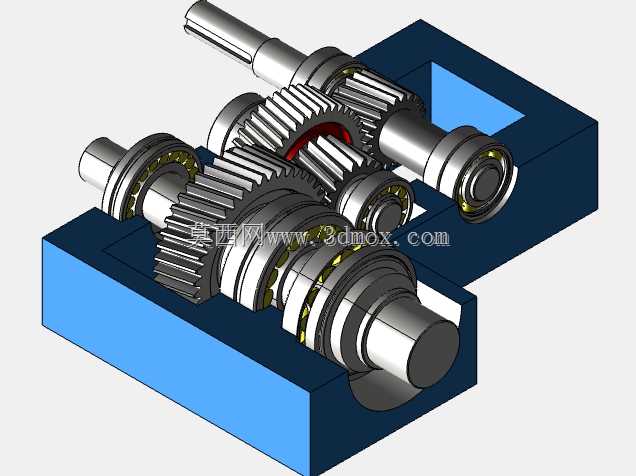

  这套平行轴齿轮传动结构,是工业传动系统里应用极广的减速类核心组件,日常在轻工输送线、小型物料提升设备、非标自动化专机的动力传递环节都能见到它的身影,核心作用是把原动机输出的高转速低扭矩动力,通过齿轮副的啮合传动转换为低转速大扭矩输出,匹配执行端的负载转速与扭矩需求。从结构布局来看,整套组件采用两级平行轴布置,三根传动轴平行排布在箱型壳体内,输入轴、中间轴、输出轴的轴端都配置了滚动轴承做回转支撑,轴承外圈与箱体轴承孔过盈配合,内圈与轴颈过渡配合,能有效承受齿轮啮合过程中产生的径向力与少量轴向力,保证轴系回转的同轴度与平稳性。

  齿轮副采用直齿圆柱齿轮啮合形式,第一级小齿轮安装在输入轴端,与中间轴上的大直径从动齿轮啮合完成第一级减速,中间轴上同步加工的小直径齿轮再与输出轴端的大齿轮啮合完成第二级减速,两级减速比可以根据实际负载需求通过调整齿数比灵活匹配,直齿齿轮的设计也让加工、装配难度大幅降低,日常维护更换配件的通用性更强。箱体采用剖分式?不对,图里是整体式箱型结构,上下?不,图中是蓝深色拼接的箱体,箱体的轴承孔采用一次装夹镗孔加工,保证三根轴的安装孔位平行度公差控制在0.02mm以内,避免齿轮啮合出现偏载、点蚀的问题。

  设计过程中首先要根据输入端电机的额定转速、输出端需要的工作转速计算总减速比,再按照等强度原则分配两级传动的减速比,避免单级齿轮承受过大载荷,齿轮的模数选择要根据额定传递扭矩计算齿面接触强度与齿根弯曲强度,保证满负载运行时齿面不会出现塑性变形、断齿等失效形式。轴的结构设计要考虑齿轮、轴承的装配定位,轴肩高度要匹配轴承内圈的拆卸空间,键槽的位置要避开轴的应力集中区域,轴的过渡圆角都做了圆弧处理,减少交变载荷下的应力集中断裂风险。安装边界方面,箱体底部预留了安装固定的螺栓孔位,孔位间距按照通用安装基座尺寸设计,输入轴与输出轴的轴伸长度、轴径都符合通用传动接口标准,可以直接通过联轴器与原动机、工作执行端连接,不需要额外做转接法兰。

  实际运行过程中,齿轮啮合面需要加注润滑脂或者润滑油,根据运行转速选择合适的润滑方式,转速低于1500r/min时可以采用脂润滑,更高转速则采用油浴润滑,箱体上预留的注油、排油口位置方便后期维护换油。这套传动结构的优势在于传动效率高,两级直齿齿轮传动的效率可以达到96%以上,平行轴布置的结构整体占用空间小,安装调试难度低,齿轮加工工艺成熟,配件采购成本低,适合在中低负载、固定减速比的传动场景下使用,很多小型输送设备、食品包装机械、农用小型机具的动力传动端都会采用这类结构,相比蜗轮蜗杆减速结构,它的传动效率更高,没有自锁带来的功率损耗,长期运行的能耗更低;相比行星减速结构,它的加工装配难度更低,后期维护成本只有行星结构的三分之一左右,对安装空间的轴向尺寸要求更小,适合安装空间横向受限的设备场景。在做三维建模的时候,齿轮的齿形是按照渐开线标准齿形绘制,齿顶高系数、顶隙系数都采用标准值,保证啮合时的齿侧间隙在合理范围,既不会因为间隙过大产生传动冲击噪音,也不会因为间隙过小出现卡齿、运转发热的问题。轴承的选型根据轴系承受的径向载荷大小选择深沟球轴承,能够满足常规工况下的载荷需求,如果是冲击载荷较大的场景,也可以替换成圆柱滚子轴承提升承载能力,箱体的壁厚根据齿轮啮合时的支撑刚度需求设计,避免满负载运行时箱体出现形变导致齿轮啮合错位。
