六轴关节式工业机械臂结构设计方案

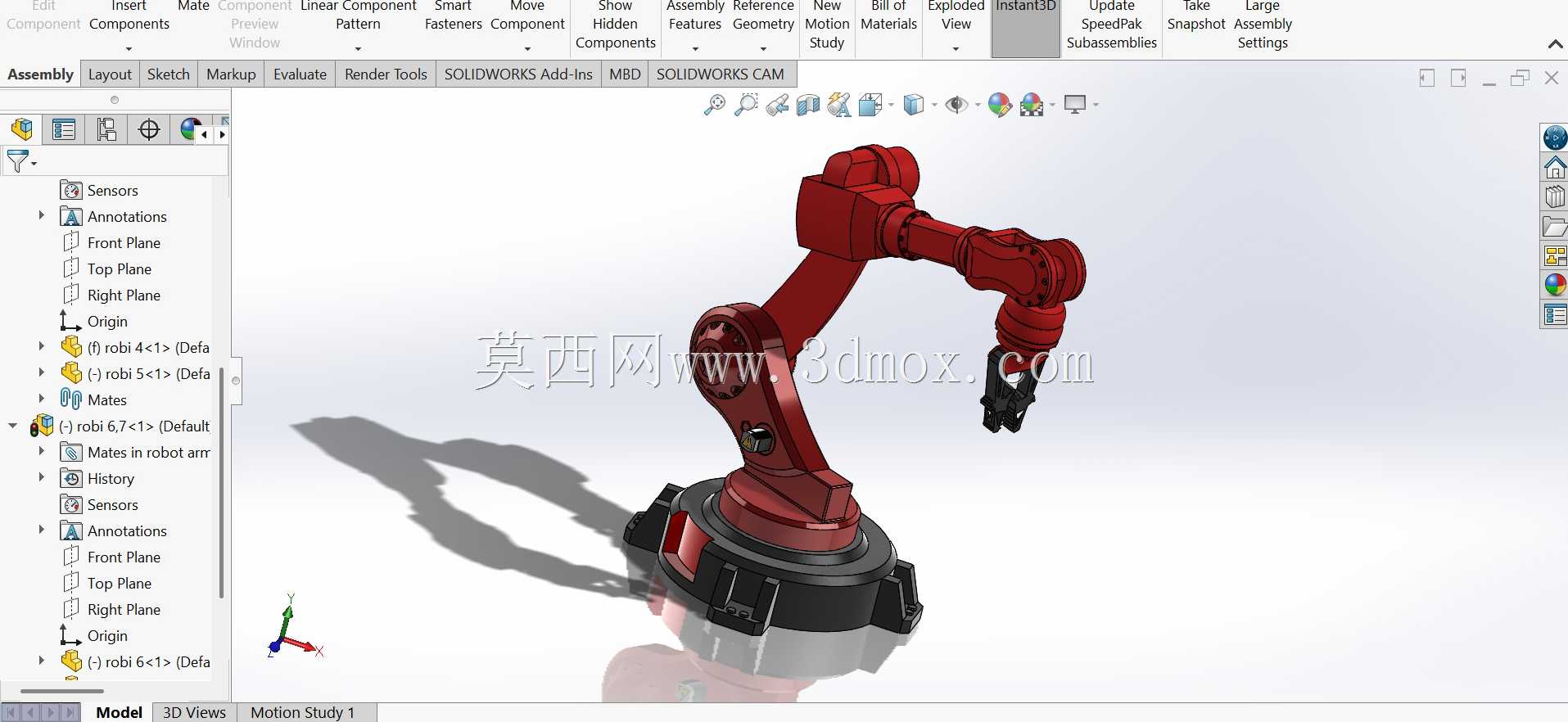

这款多关节工业机械臂的结构设计，核心面向3C电子装配、小型工件上下料、涂胶点胶、精密分拣这类对重复定位精度有较高要求的作业场景，在消费电子制造、小型五金加工、实验室自动化流水线中都能适配对应的工位需求。从结构布局来看，采用经典的六自由度串联关节构型，底座作为整台设备的安装基准，底部预留了标准的法兰安装孔位，可直接固定在流水线侧边的安装台架、移动AGV搭载平台或者专用的设备基座上，安装边界充分考虑了现有工业现场的通用安装尺寸，不需要额外做大规模的基座改造就能完成部署。

大臂与小臂的关节衔接处采用了中空走线的结构设计，所有动力线缆、信号线缆都从关节内部的空腔穿过，既避免了机械臂在大角度回转过程中出现线缆拉扯、磨损的问题，也让整台设备的外轮廓更加整洁，减少了作业过程中与周边工装、工件发生线缆勾挂的风险。腕部末端设计了标准的工具快换接口，可根据不同的作业需求快速更换夹爪、吸盘、焊枪、涂胶头、打磨头等不同的执行末端，不需要重新拆解腕部结构就能完成工具切换，大幅缩短了产线换型的调整时间。

设计过程中对每个关节的运动行程做了充分的限位校核，底座回转关节可实现±180度的水平回转范围，大臂俯仰关节的运动范围覆盖-30度到+120度的俯仰区间，小臂俯仰关节可实现-60度到+90度的摆动，腕部三个关节分别对应回转、俯仰、旋转动作，整体工作半径覆盖以底座中心为圆心、1.2米半径内的球形作业空间，能够满足大部分中小型工位的作业覆盖需求，同时在每个关节的极限位置都设计了硬限位结构与软限位触发点，双重防护避免机械臂运动超程造成设备碰撞损坏。

关节传动部分采用伺服电机搭配精密谐波减速器的传动方案，每个关节的传动间隙都控制在极小的范围内，保证末端重复定位精度能够达到±0.05mm以内，完全满足精密装配、点胶这类对位置精度要求严苛的作业需求。臂身主体采用高强度铸铝材质，在保证整体结构刚性的前提下尽可能降低臂身自重，既减少了关节传动的负载压力，也提升了机械臂高速运动过程中的动态响应性能，降低运动过程中的抖动幅度。底座内部预留了驱动器、控制模块的安装空间，可将驱动控制单元集成在底座内部，减少外部电控柜的占用空间，也方便现场布线施工。

从安装边界来看，整台机械臂在完全收拢状态下的外轮廓直径不超过400mm，高度不超过800mm，在产线布局时不需要预留过大的安装空间，即使是空间紧凑的流水线工位也能完成部署。臂身的运动包络线经过反复校核，在最大伸展状态下不会超出预设的作业范围，设计阶段就规避了运动过程中与周边防护栏、输送线体发生干涉的可能性。末端负载设计为5kg级别，能够适配大部分轻型作业场景的负载需求，针对不同的负载工况，关节处的轴承选型都做了对应的寿命校核，保证在额定负载下连续作业的结构稳定性。

在结构细节处理上，所有关节的衔接处都设计了密封防护结构，能够阻挡车间环境中的粉尘、切削液飞溅进入关节内部，提升设备在复杂车间环境下的适应能力，减少日常维护的频次。臂身表面做了阳极氧化处理，既提升了表面的耐磨性能，也避免长期使用过程中出现锈蚀掉漆的问题。整体结构的拆解维护也做了对应的优化设计，每个关节的电机、减速器都可以单独拆解更换，不需要整台设备返厂就能完成易损件的更换维护，降低设备全生命周期的使用成本。
