深沟球式滚动轴承三维结构设计

项目分类:通用机械零部件 发布时间:2025-02-20 ID:942918
  • 深沟球式滚动轴承三维结构设计

  在各类旋转传动设备的结构设计中,滚动轴承是承担径向载荷、约束轴系轴向窜动的核心支撑部件,这类球轴承的应用场景覆盖了从微型精密仪器到重型工业装备的全跨度领域,小到伺服电机输出端、精密机床主轴支撑,大到输送线辊筒、减速机输入输出轴、电机转子定位,几乎所有存在连续旋转运动的机械结构中,都能见到这类标准件的身影。其核心作用是在轴与轴承座之间建立低摩擦的滚动摩擦副,将轴系运转过程中的滑动摩擦转化为滚动体与滚道之间的滚动摩擦,大幅降低运转过程中的能量损耗与部件磨损,同时保证轴系的旋转精度,限制轴在载荷作用下的径向与轴向位移,让传动部件始终保持在设计的啮合位置上。

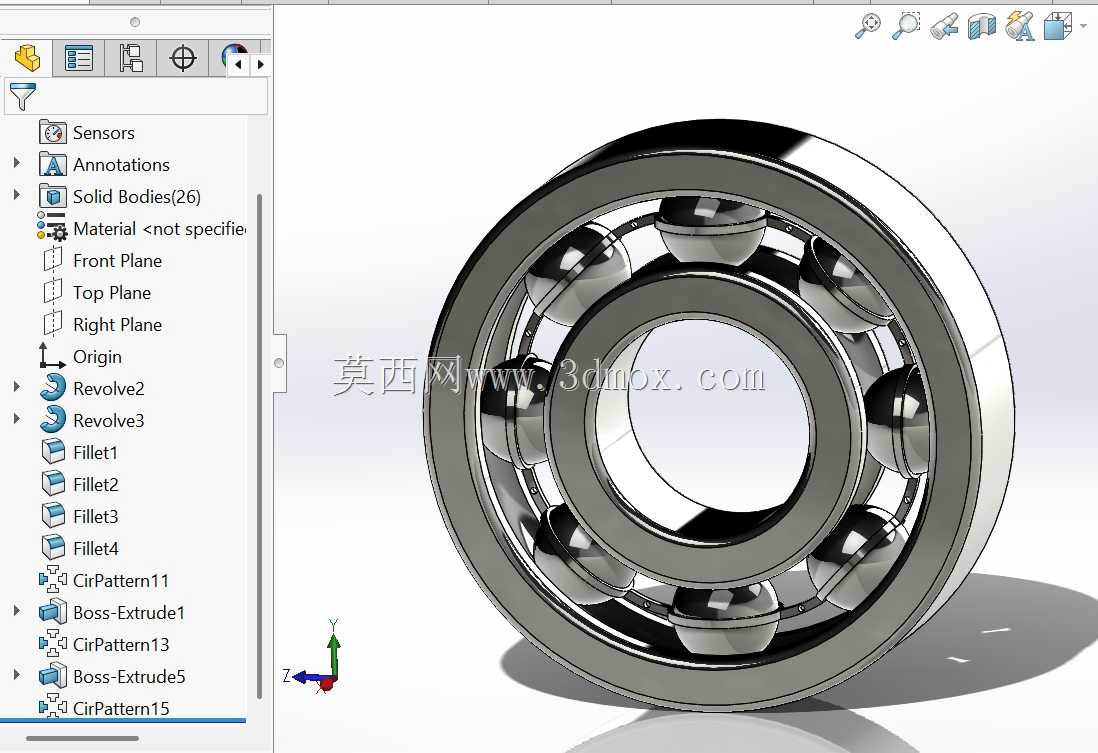

  从结构设计逻辑来看,这类球轴承采用典型的四点接触式深沟球结构,主要由内圈、外圈、滚动钢球、保持架四个核心部分组成。内圈与旋转轴采用过盈配合随轴同步转动,内圈外侧加工有与钢球曲率匹配的弧形滚道;外圈与设备的轴承座孔采用过渡或过盈配合固定,内侧同样加工对应曲率的滚道;多颗均匀分布的钢球夹持在内外圈滚道之间,作为滚动传力的核心元件,将内外圈之间的相对滑动转化为钢球自身的滚动;保持架的作用是将相邻钢球均匀分隔开,避免钢球在运转过程中相互接触摩擦,同时引导钢球在滚道内正确运转,优化轴承内部的载荷分布。建模过程中需要严格匹配钢球与滚道的曲率半径,通常滚道曲率半径略大于钢球半径,保证钢球与滚道之间为点接触状态,既可以降低运转时的接触应力,也能预留合适的润滑脂存储空间,避免干摩擦工况的出现。

  在实际选型与安装边界设计中,这类轴承的径向尺寸需要匹配轴径与轴承座的安装孔径,轴向宽度需要预留合适的安装定位空间,内圈的定位通常依靠轴肩与锁紧挡圈实现,外圈的定位依靠轴承座孔的台肩与端盖压紧,安装过程中需要保证轴与轴承座孔的同轴度公差,避免偏载导致钢球局部应力集中,缩短轴承的实际使用寿命。轴承的载荷承载特性以径向载荷为主,同时可以承受一定比例的双向轴向载荷,当径向游隙增大时,其角接触轴承的特性会有所提升,可以承受更大的轴向倾覆力矩,适配不同工况下的轴系支撑需求。建模时需要重点关注滚道的表面粗糙度与形位公差设计,滚道的圆度、圆柱度误差会直接影响轴承运转时的振动与噪声水平,钢球的直径公差需要控制在微米级,保证每颗钢球承受的载荷均匀,避免个别钢球过载出现点蚀剥落的失效形式。

  在不同的应用场景下,这类轴承的密封形式、润滑方式也会有对应的设计调整,开式结构适用于有定期润滑维护、转速较高的工况,双侧带防尘盖的结构适用于粉尘较多、维护不便的场景,可以预先填充润滑脂实现长期免维护运转;带接触式密封圈的结构密封性能更好,可以阻挡外部水汽、杂质进入轴承内部,适用于工况较为恶劣的户外设备或者工程机械中。设计过程中还需要考虑轴承的极限转速匹配,不同精度等级的轴承适配不同的运转转速需求,普通级精度的轴承可以满足大部分通用工业设备的转速要求,高精度等级的轴承则适用于精密主轴、精密仪器这类对旋转精度、跳动值有严格要求的场景。建模时还原的保持架结构通常采用浪形冲压保持架,这种结构重量轻、占用空间小,不会额外增加轴承的整体尺寸,同时可以给钢球提供足够的活动空间,保证高速运转时钢球不会出现卡滞现象。
