多关节协作机械臂结构设计方案

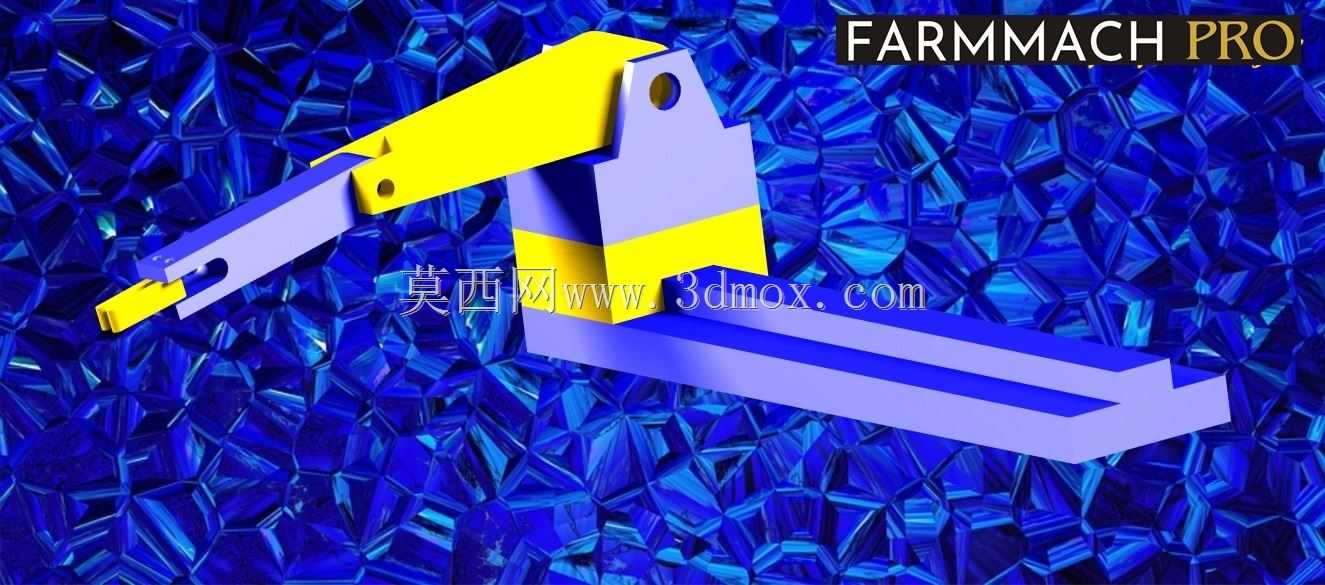

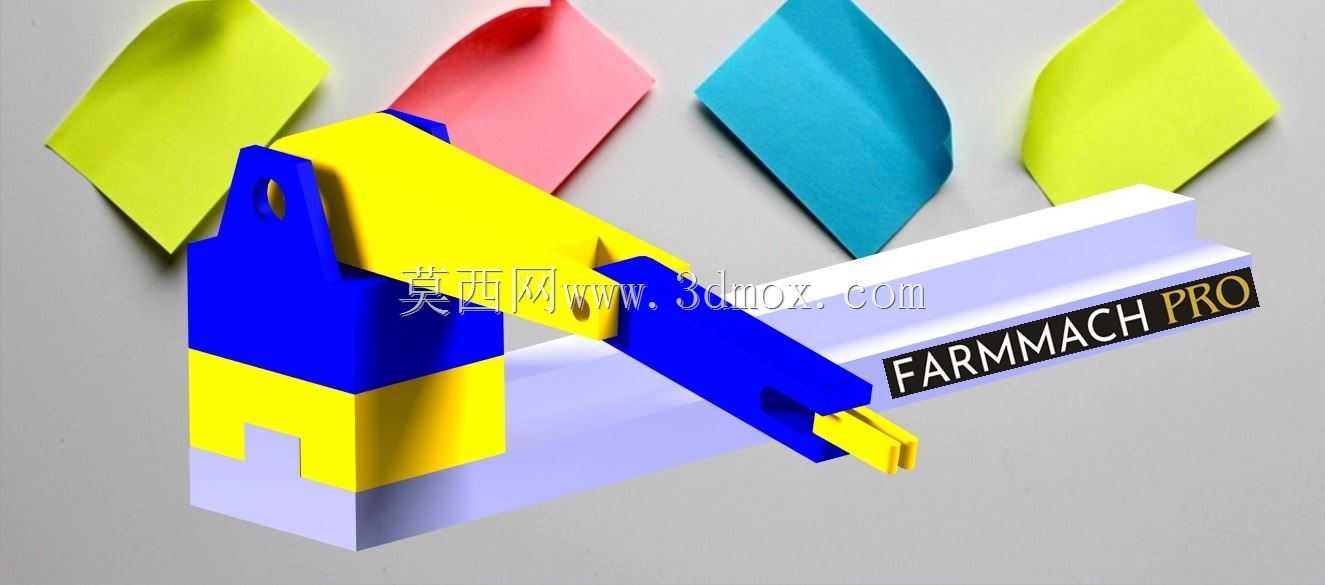

　　这款多关节机械臂的结构设计，核心面向小型工位的自动化上下料、轻载工件转运以及教学演示类场景，在3C电子零部件分拣、实验室样本搬运、小型加工工位的工件取放场景中，这类臂展适中的机械臂能够替代人工完成重复性的高精度动作，降低人工操作的疲劳度带来的良品率波动。从结构布局来看，该机械臂采用关节式串联构型，底座为长条形安装基座，预留了标准的安装孔位，能够直接固定在铝型材工作台或者专用设备机架上，安装时不需要额外制作复杂的转接支架，基座的底面平面度公差控制在0.1mm以内，保证臂体运行时的基础稳定性，不会因为基座安装面的翘曲导致关节轴承出现偏载磨损。

　　大臂与小臂的连接采用内嵌式转轴结构，驱动元件的安装位完全隐藏在臂体内部，既能够减少外部粉尘、切削液对传动部件的侵蚀，也能避免运行过程中管线与周边设备发生剐蹭，臂体的截面采用变厚度设计，在关节连接的受力集中区域做了局部加厚处理，非受力区域则通过合理的挖槽实现减重，整体臂体在1kg负载工况下，末端的静态形变能够控制在0.2mm以内，满足轻载高精度作业的刚度要求。末端执行器的连接法兰采用标准接口尺寸，能够适配夹爪、真空吸盘、小型打磨头等多种执行工具，不需要额外加工转接件，快换结构的定位销与锁紧孔位做了公差配合优化，更换工具时的重复定位精度能够达到0.05mm，满足多工序快速切换的作业需求。

　　设计过程中对各关节的运动范围做了硬限位设计，在关节转动的极限位置预留了缓冲块安装位，避免调试过程中出现关节过冲导致的结构损坏，同时各关节的走线槽采用一体化成型结构，动力线与信号线分开排布，减少信号干扰对运动控制精度的影响。从运动边界来看，该机械臂的水平臂展能够覆盖半径600mm的圆形作业区域，垂直方向的作业范围从安装基面以上100mm到550mm区间，能够适配多数小型工作台的作业高度需求，安装时只需要保证基座周边100mm范围内无突出障碍物，即可实现全关节范围的无干涉运动。

　　关节处的轴承选型采用深沟球轴承与推力轴承组合的方式，既能够承受臂体转动时的径向载荷，也能承载臂体伸展时产生的轴向倾覆力矩，保证长时间运行下的关节回转精度不会出现明显衰减。臂体的外观配色采用高对比度的分色设计，不同运动关节的颜色区分明显，在调试或者教学演示场景中，能够直观观察到各关节的运动状态，降低操作时的误判概率。在结构细节上，所有的外露连接螺丝都采用沉头设计，臂体表面没有突出的尖锐棱角，避免运行过程中刮擦工件或者操作人员，同时臂体的外轮廓做了圆弧过渡处理，减少运动过程中的风阻与噪音。针对日常维护需求，各关节的润滑注油孔都设置在便于操作的外侧位置，不需要拆解臂体即可完成定期润滑保养，驱动元件的安装位预留了足够的拆装空间，后期更换维护时不需要将整个臂体从基座上拆除，能够大幅缩短设备维护的停机时间。
