立式承压反应罐体三维结构设计

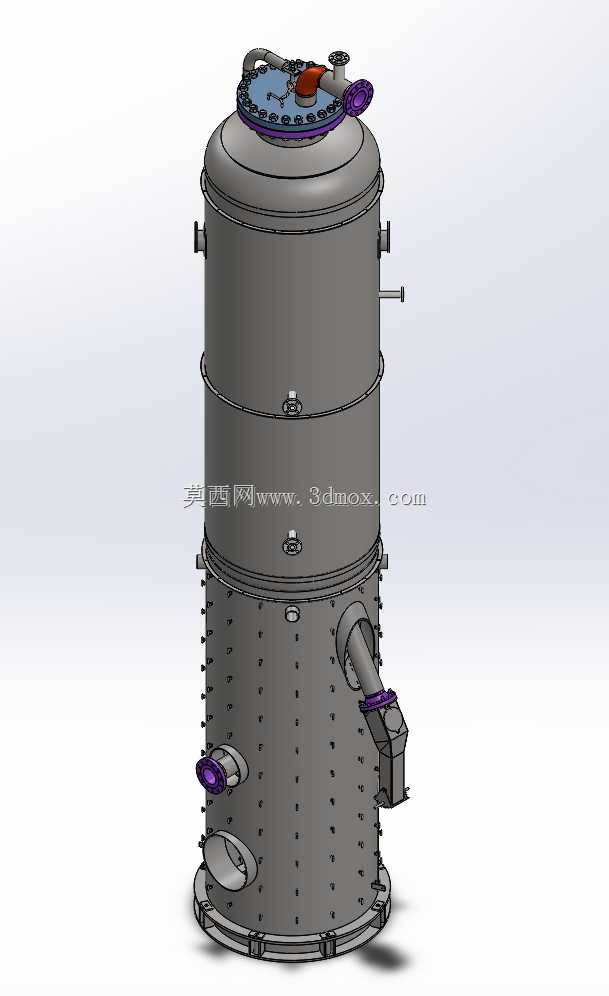

　　这款立式承压反应罐体，主要面向精细化工、医药中间体合成、食品添加剂制备等需要密闭承压反应的生产场景，可完成物料混合、反应、保温保压等核心工艺环节，适配间歇式批次生产的工况需求。从结构设计逻辑来看，整体采用三段式筒节拼接结构，区别于一体卷制筒体，分段式设计更便于后期内部检修、衬层更换以及局部部件维护，每段筒节之间采用法兰螺栓紧固连接，密封面可根据介质腐蚀特性选配垫片形式，兼顾密封可靠性与拆装便捷性。设备顶部设置人孔结构，可满足检修人员进出罐体内部的需求，人孔旁配套工艺接管，分别用于进料、排气、压力检测、安全附件安装，接管的伸出长度与法兰标准统一匹配常规化工管路配置，无需额外转接即可对接现场工艺管线。

　　罐体下部筒体外侧密布伴热或冷却夹套的固定点位，可适配夹套式换热结构，通过通入蒸汽、冷却水或者导热油，实现罐内反应温度的精准调控，满足不同反应阶段的温度工艺要求。侧部设置的斜向出料接口，采用大口径倾斜设计，可降低粘稠物料出料时的残留堵料风险，接口处配套快开式检修手孔，便于出料口堵塞时的疏通作业。罐体底部采用椭圆封头加裙式支撑结构，裙座上预留地脚螺栓安装孔，可直接固定在混凝土设备基础上，支撑结构的强度经过载荷校核，可承受满液状态下的罐体总重量以及反应过程中的振动载荷。

　　从安装边界尺寸来看，设备内径为1400毫米，筒体总高度范围从底部支撑面到顶部人孔端面为3770毫米，筒体壁厚为24毫米，该尺寸参数适配中小型生产车间的设备布置空间，设备周边预留的操作空间可满足日常阀门操作、巡检维护的需求，顶部接管的布置高度也适配车间常规管线架设高度，无需额外抬高管线即可完成对接。设计过程中充分考虑了承压设备的应力分布特性，筒体开孔位置均做了补强处理，避免开孔处应力集中导致的结构失效，所有接管的焊接位置均避开了筒体环缝与纵缝的交叉区域，符合承压设备的设计规范要求。罐体上的各类接口位置排布经过优化，操作侧的阀门、仪表接口集中布置在人员巡检通道一侧，减少日常操作的绕行距离，另一侧则布置工艺主管路接口，便于管线的集中排布。

　　设备外壁的吊耳结构设置在筒体上段的重心平衡位置，可满足设备整体吊装就位的需求，吊装时无需额外调整吊点位置即可保持罐体垂直状态，降低现场吊装的作业难度。针对不同工艺的适配性，该结构可根据实际反应压力等级调整筒体壁厚与法兰压力等级，也可根据物料腐蚀特性更换筒体材质，从普通碳钢到不锈钢、衬里结构均可在该基础结构上调整实现，具备较强的工况适配能力。
