法兰式机夹车刀三维结构设计作品

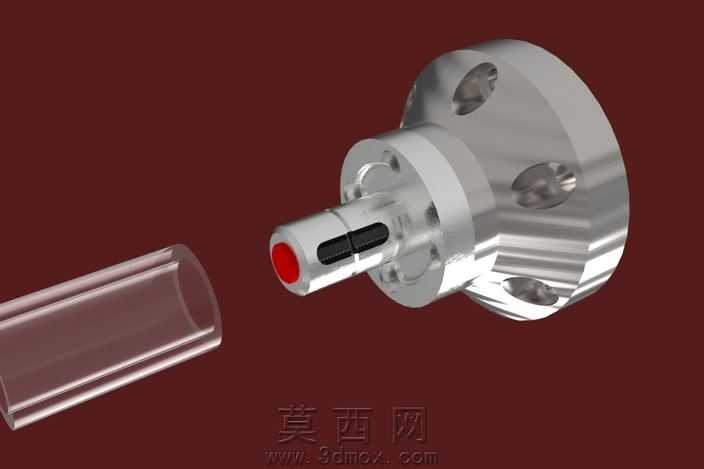

本作品为适配车床加工使用的法兰式机夹车刀三维模型，建模过程严格遵循机械加工刀具的实际设计规范，首先通过草图绘制完成刀体法兰盘、刀杆主体、刀片装夹槽的轮廓基准，利用旋转、拉伸、切除等基础特征完成主体结构的搭建，针对法兰盘上的周向安装孔，采用圆周阵列特征实现均匀排布，保证安装孔的位置度符合法兰连接的同轴度要求。模型对刀头部位的装夹结构做了精细化还原，清晰呈现了刀片压紧元件的装配关系，刀片定位槽的尺寸公差在建模中做了对应预留，还原实际刀具装配时的间隙配合特性。渲染环节采用金属材质球模拟高速钢刀体的金属质感，通过调整反射率、粗糙度参数还原刀体表面精磨后的金属光泽，法兰盘端面的安装孔做了倒角细节处理，还原实际零件的加工工艺特征；配套的透明防护套采用半透明聚碳酸酯材质参数，调整折射度与透明度，还原透明塑料件的通透质感，同时保留防护套内壁的细微结构特征。设计过程中重点考量刀具的装夹刚性，法兰盘的直径、厚度参数参考车床刀座的标准安装尺寸设计，刀杆的悬伸长度做了合理控制，避免加工过程中出现振刀问题；刀头部位的切削角度参考常用外圆车刀的几何参数设计，保证刀具的切削性能符合实际加工需求。模型整体采用装配体模式搭建，各零件间的装配关系清晰，可直接用于虚拟装配验证、加工工艺模拟等场景，所有结构细节均参考实际工业用车刀的生产标准设计，无冗余结构特征，各部位的壁厚、过渡圆角均符合刀具的强度设计要求，能够直观展现法兰式车刀的完整结构与装配逻辑。
