集成式气动真空控制阀组三维设计

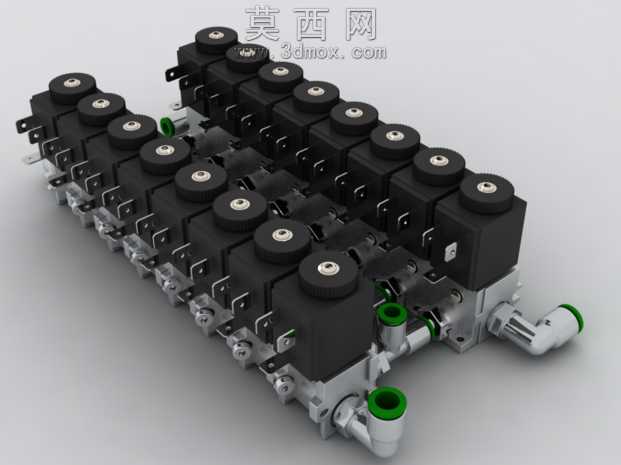

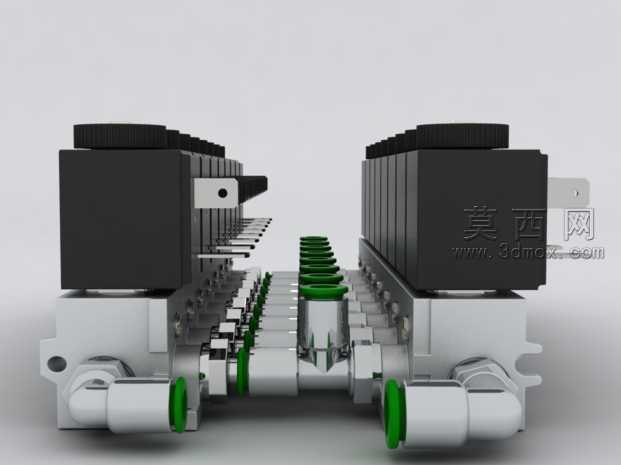

本模型为集成式气动真空控制阀组，采用三维参数化建模方式完成整体结构设计，建模过程中严格遵循气动元件的实际装配逻辑与尺寸规范，完整还原了阀组的每一处结构细节。模型主体采用多联阀片集成排布的结构形式，将十余个独立的电磁控制阀体沿铝合金基座纵向串联排布，每个阀体顶部设置黑色电磁驱动头，驱动头顶部带有状态标识结构，可直观反馈阀体的工作状态。基座部分采用银灰色金属材质建模，表面做哑光金属质感处理，还原了铝合金型材挤压成型后的细腻纹理，基座上预留了标准化的气路接口，端部设置带绿色密封端盖的快插式气嘴，侧部搭配弯角式快插接头，接头处的密封结构、卡扣结构均做了精细化建模，还原了气动接头的实际装配形态。建模过程中对阀体与基座的连接结构做了分层处理，清晰展现了阀片间的密封垫、固定螺栓、气路连通孔道等内部结构，每个阀体侧面的手动调节按钮、接线端口结构都做了等比例还原，确保模型的结构完整性与装配合理性。材质渲染阶段，针对不同部件做了差异化的材质参数调整：电磁驱动头采用哑光黑色工程塑料材质，添加细微的颗粒质感还原塑料注塑表面的真实触感；金属基座与接头部分采用磨砂金属材质，调整金属粗糙度参数模拟铝合金阳极氧化后的哑光质感；绿色密封端盖采用半哑光橡胶材质，添加轻微的反光效果还原聚氨酯密封件的视觉特征；气路接口内部的密封结构采用深灰色橡胶材质，区分不同功能部件的材质差异。设计思路上采用集成化阀岛的设计逻辑，将原本分散布置的多个真空控制阀整合在统一基座上，减少了外接管路的连接点，降低气路泄漏风险的同时缩小了阀组的整体安装空间，基座上的固定安装孔位按照标准安装间距设计，可直接适配常规自动化设备的安装面板。模型整体结构排布紧凑，阀片之间的间距经过合理优化，既保证了每个阀体的独立拆装空间，又最大限度压缩了整体体积，气路走向在基座内部做了连通设计，无需外接多余管路即可实现公共气路的分配，每个阀体可独立控制对应支路的真空通断，可适配多工位自动化设备的真空吸附回路使用需求。
