工字结构小型塑胶注塑模具三维设计

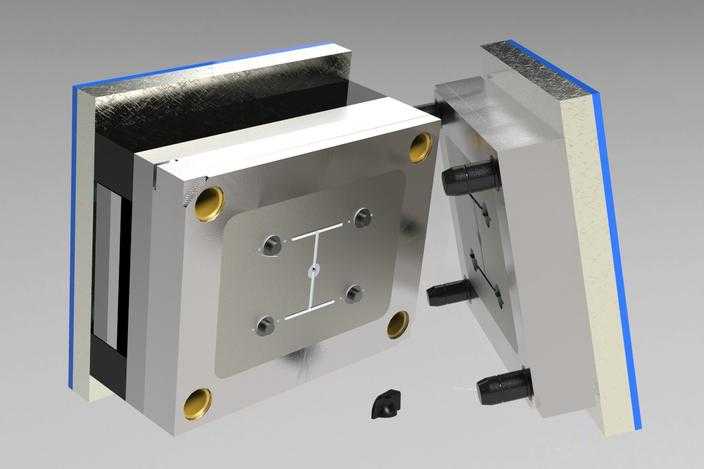

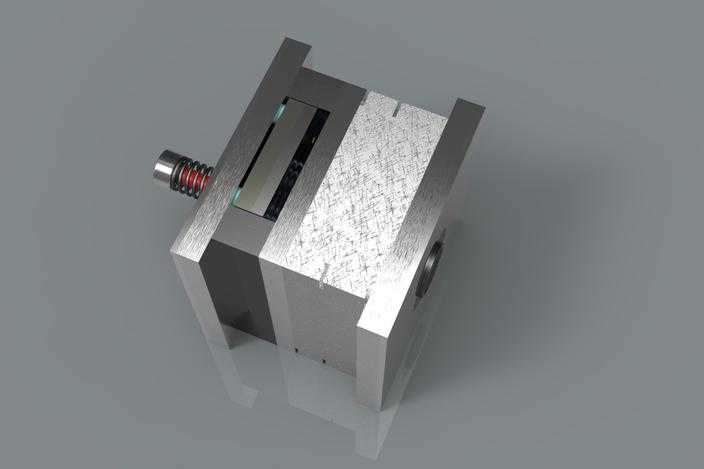

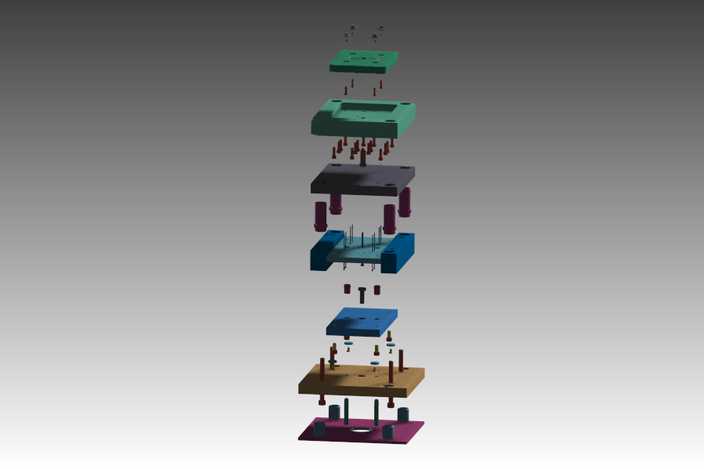

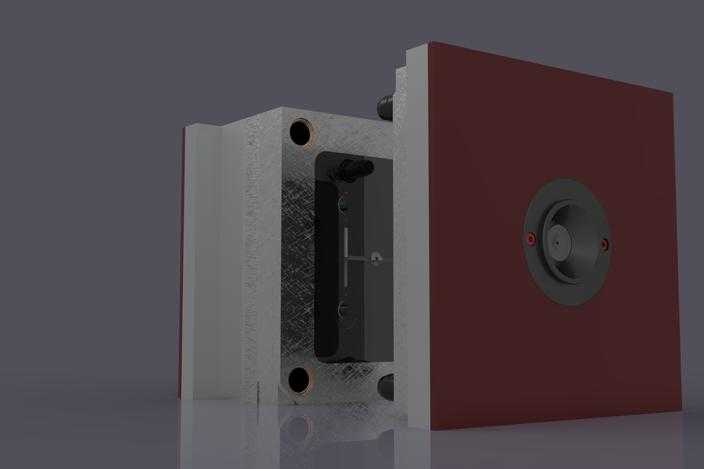

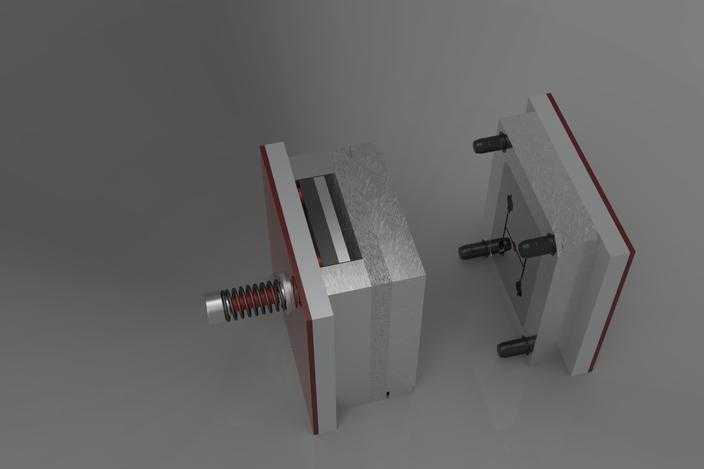

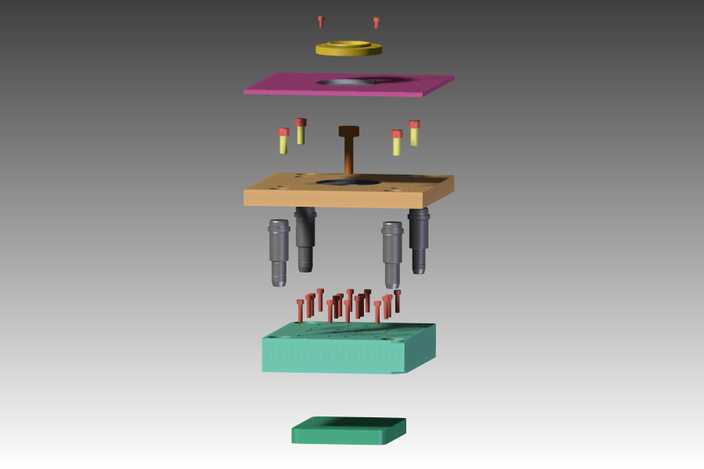

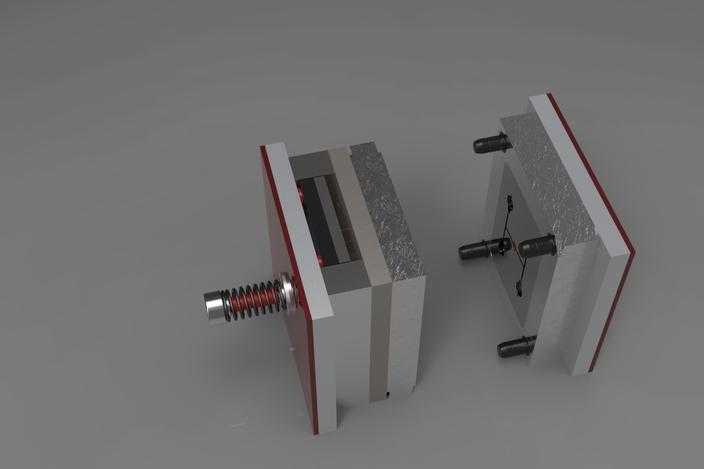

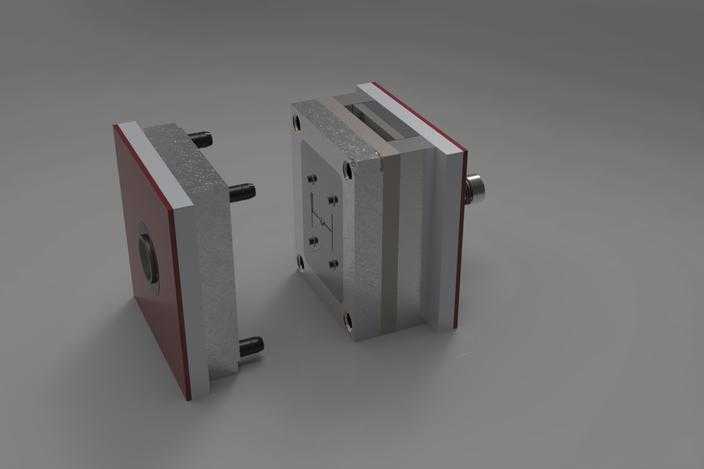

本套塑胶注塑模具三维模型采用专业三维建模软件完成全参数化设计，整体结构按照标准两板模模架规范搭建，完整还原了注塑模具从定模侧到动模侧的全部装配关系。建模过程中严格遵循注塑模具设计的工程规范，对模架各板件的厚度、导柱导套的配合公差、紧固螺丝的排布位置均做了符合生产实际的参数设定，所有零件均可直接导出工程图用于实际加工参考。渲染阶段采用金属材质模拟模具钢的加工质感，对模腔表面做了镜面抛光效果的材质处理，导套部位还原了铜合金衬套的金属色泽，分型面位置清晰展示了合模后的贴合状态，开模状态的视角直观呈现了模具的分模逻辑，能够清晰看到塑件成型后的型腔轮廓以及侧抽芯结构的排布位置。模型完整还原了工字结构小型塑件的成型方案，针对塑件的结构特点，将进胶位置设置在塑件中心区域，保证熔融塑胶填充过程中流动平衡，避免出现缺胶、熔接痕等成型缺陷；顶出机构采用均匀排布的顶针设计，确保开模后塑件能够平稳从动模侧脱出，不会出现顶白、变形等问题；冷却水路沿模腔轮廓均匀排布，能够在注塑过程中实现均匀快速降温，缩短成型周期，提升生产效率。整套模型的结构设计兼顾了生产实用性与加工便利性，模架选用标准规格模胚，减少非标加工的成本与周期，所有滑动配合部位均设计了合理的间隙与导向结构，保证模具开合模过程的顺畅运行，无卡滞、干涉风险。模型同时还原了模具的导向定位结构，导柱导套采用高精度配合设计，确保合模过程中动定模的定位精度，避免出现错模导致的塑件尺寸超差问题；紧固螺丝按照受力均匀的原则排布，保证模具在注塑压力作用下各板件连接牢固，不会出现涨模变形的情况。
