汽车差速器用螺旋冠齿轮结构设计

　　在乘用车辆、商用载重车辆的传动系统中，差速器是保障车辆转弯、非平整路面行驶时两侧驱动轮转速匹配的核心部件，而冠齿轮作为差速器传动副的核心从动件，直接承担着主减速器动力传递、扭矩分配的关键作用，其齿形设计、结构强度、啮合精度直接决定了传动系统的运行噪声、传动效率与服役寿命。这款螺旋冠齿轮的齿形采用螺旋锥齿结构，区别于直齿锥齿轮的瞬时线接触啮合特性，螺旋齿设计让轮齿在啮合过程中实现渐进式接触，从齿端逐步过渡到全齿面啮合，大幅降低了啮合冲击，这也是差速器运行噪声控制的核心设计要点——直齿锥齿轮在高速运转时的啮合冲击会产生明显的齿轮啸叫，而螺旋齿的渐进啮合特性可将啮合噪声降低15至20分贝，完全满足乘用车辆座舱NVH控制的硬性要求。

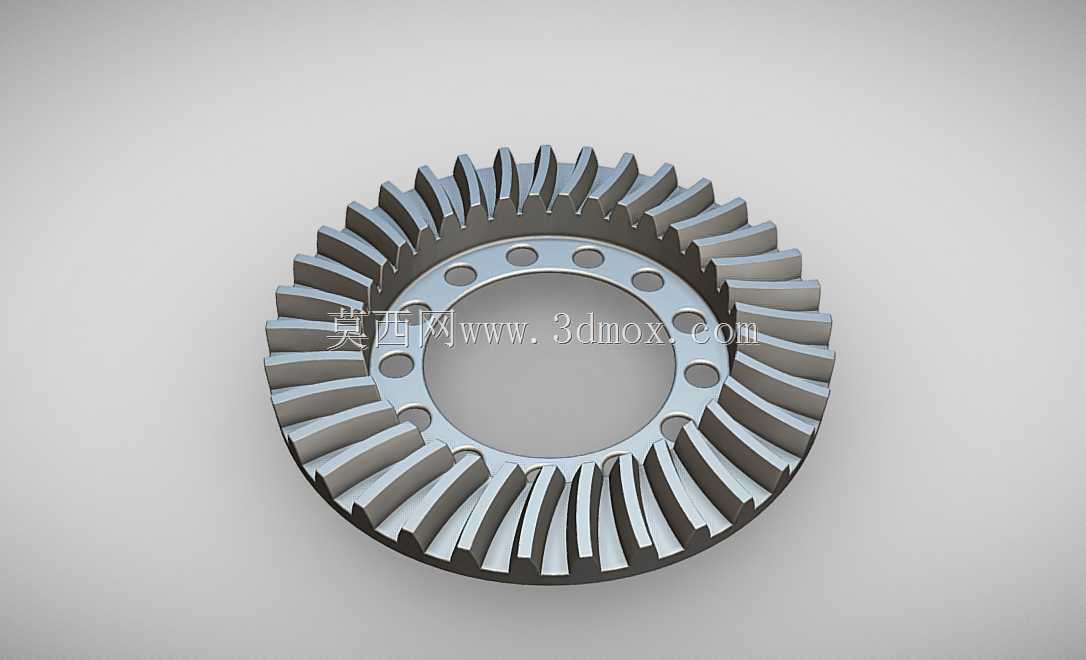

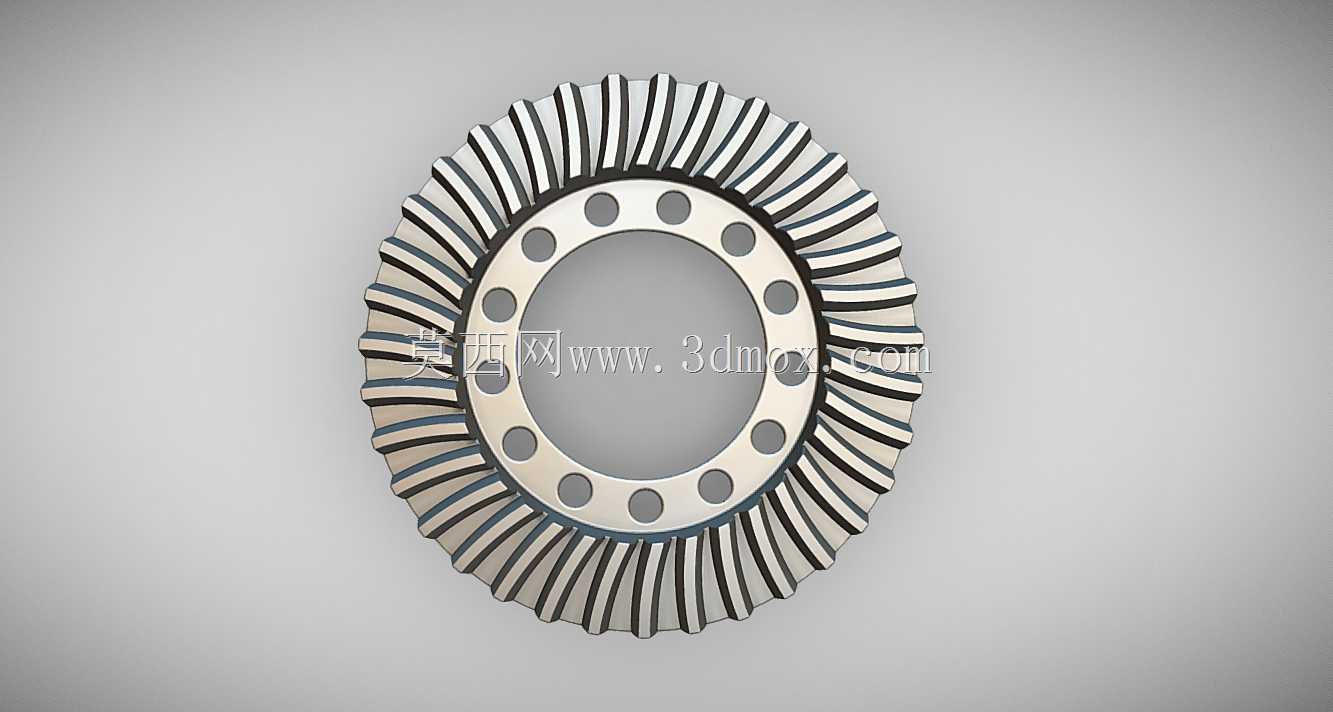

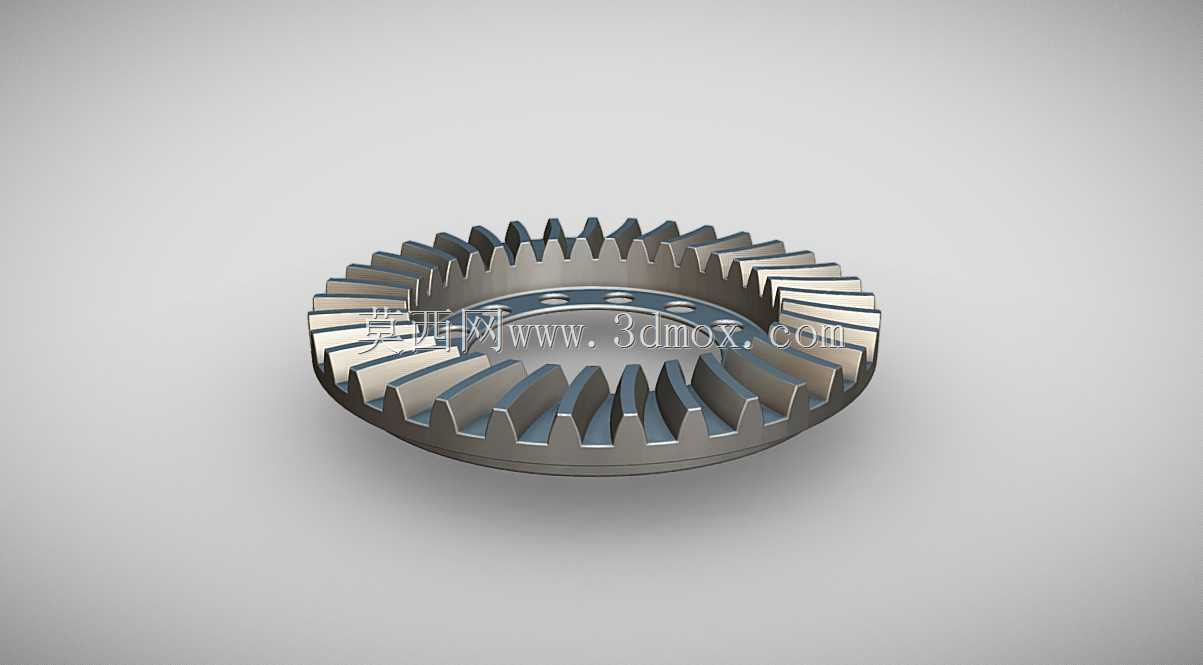

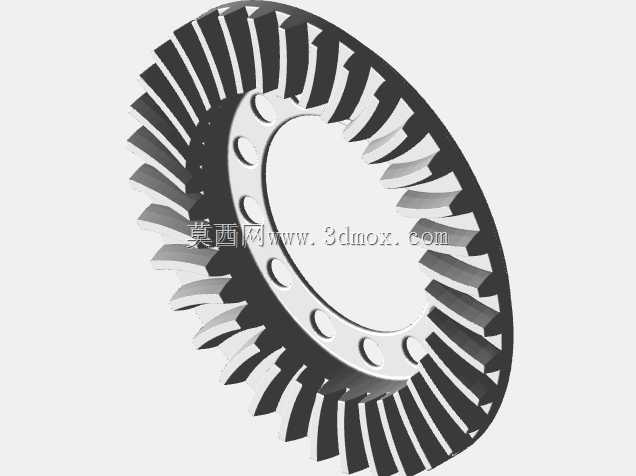

　　从结构设计逻辑来看，冠齿轮的轮盘基体采用盘式环形结构，中心区域预留差速器壳体的安装定位止口，止口周边均匀分布螺栓过孔，用于将冠齿轮与差速器壳体刚性连接，安装时需保证齿轮端面与差速器壳体定位面的平面度公差不超过0.02mm，避免安装偏斜导致轮齿啮合接触区偏移，引发偏载、断齿等失效问题。轮齿沿盘体外周呈放射状分布，齿向带有固定螺旋角，螺旋角的取值经过反复匹配计算：螺旋角过小则无法体现渐进啮合的降噪优势，螺旋角过大则会导致啮合过程中轴向分力过大，加重差速器轴承的负载，缩短轴承使用寿命，最终选定的螺旋角参数可在保证啮合平稳性的同时，将轴向分力控制在轴承额定载荷的合理区间内。

　　在负载传递层面，螺旋齿的齿形设计让轮齿接触面积更大，单位面积的接触应力相较直齿降低约30%，可承受更大的扭矩输入，适配大排量燃油车、重载商用车的动力输出需求，同时齿面的载荷分布更均匀，避免了直齿锥齿轮齿端应力集中导致的点蚀、崩齿问题，大幅提升了齿轮的疲劳寿命。从安装边界来看，冠齿轮的外径尺寸需匹配主减速器壳体的内部安装空间，齿顶圆与壳体内壁需预留不小于5mm的安全间隙，避免运转过程中齿轮与壳体发生运动干涉；齿轮的背面需预留调整垫片的安装空间，用于调整主减速器主动锥齿轮与冠齿轮的啮合间隙，正常装配时啮合间隙需控制在0.15至0.4mm之间，间隙过大易导致传动冲击、倒车异响，间隙过小则会导致润滑不良、齿面烧蚀。

　　在润滑设计上，冠齿轮的轮齿间隙可在运转过程中带起差速器壳体内的齿轮油，对啮合齿面、差速器轴承、行星齿轮轴等部件进行飞溅润滑，齿根部位的圆角设计可避免应力集中，同时保证齿轮油能够顺利进入啮合接触面，形成稳定的油膜，降低齿面磨损。在实际选型匹配过程中，冠齿轮的齿数需与主动锥齿轮的齿数匹配计算，保证主减速比符合车辆动力性设计要求，不同车型的主减速比差异直接对应冠齿轮的齿数、齿形参数调整，建模过程中需严格保证齿形的渐开线轮廓精度、齿向螺旋角精度，否则加工出的样件在装配时会出现啮合印痕偏移、传动卡滞等问题，无法满足装车要求。这类螺旋冠齿轮除了应用在汽车差速器中，也可适配部分工程机械、农业机械的轮边减速机构，在重载、高转速的传动场景下，其平稳传动、低噪声、高承载的特性相比直齿锥齿轮有明显优势，建模时需重点关注轮齿与基体的过渡圆角设计，避免应力集中导致的轮齿根部断裂，同时安装孔的位置度公差需严格控制，保证装配后齿轮的径向圆跳动、端面圆跳动符合设计要求，确保传动系统的长期稳定运行。
