M12规格手动推拉式快速夹紧切换夹具

在小批量多品种的工装切换工位、电子元器件组装治具、小型变压器生产定位工序里，这类推拉式手动夹紧夹具的应用频率极高，它不需要外接气源或液压动力源，纯机械结构的手动操作模式，能让一线操作人员在无动力配套的工位上快速完成工件的装夹与松脱，尤其适合频繁换型的生产线工位，能大幅压缩工装切换的辅助时间。

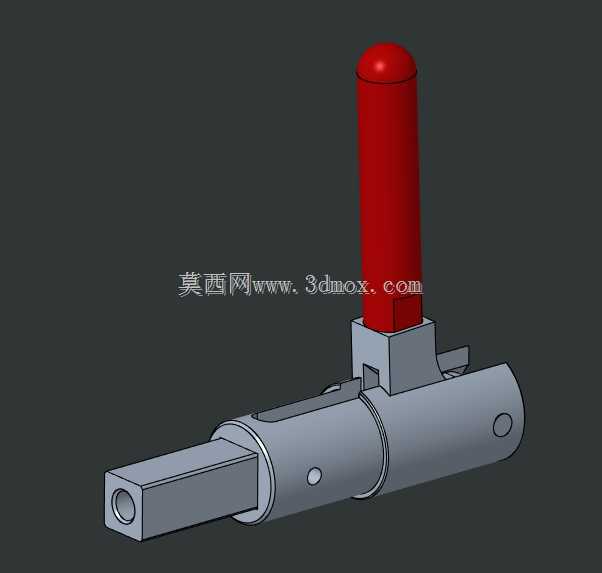

从结构功能上看，这款夹具采用水平推拉式的施力逻辑，红色的加长操作手柄提供了足够的力臂，操作人员仅需施加较小的握力，就能通过内部的连杆自锁机构，在推杆伸出的工位实现稳定的夹紧锁止，不会因为加工过程中的振动、工件受力出现松脱情况；当需要松开工件切换工装时，只需扳动手柄复位，推杆即可回缩，留出足够的工件取放空间。夹具的主体基座采用圆柱加定位平面的结构设计，侧面预留的销孔可以配合定位销完成夹具在工装板上的精准定位，避免长期使用后夹具出现移位偏差。

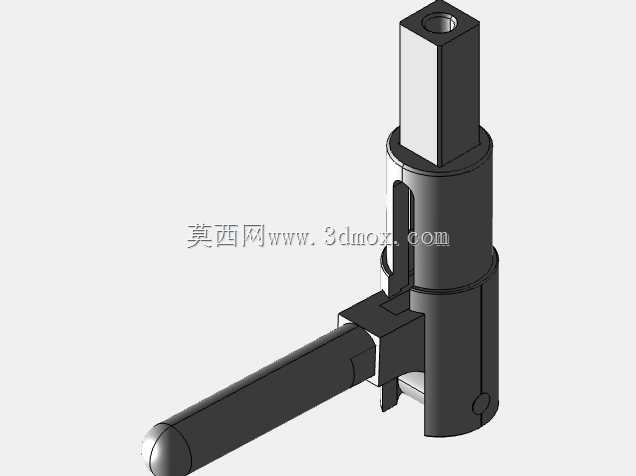

设计这款夹具的三维模型时，首先要考虑的是操作力与夹紧力的匹配关系，手柄长度经过反复核算，既保证操作时不会因为力臂过长导致手柄晃动干涉周边工装，又能让操作人员用单手握持操作时不会产生明显的发力疲劳；内部的连杆死点位置经过精准调校，确保夹紧状态下机构处于机械自锁区间，哪怕手柄受到意外触碰，也不会出现松脱解锁的安全隐患。推杆部分采用方形截面的伸出端，相比圆形推杆，它能避免推杆在伸缩过程中出现周向转动，保证前端压头的位置精度始终一致，不需要每次装夹后重新调整压头角度。

尺寸边界上，这款夹具的安装连接规格为M12，有效推拉行程为50mm，安装时需要在工装基板上预留对应直径的安装孔，同时要在侧面预留定位销的配做空间，基座的圆柱段长度决定了夹具可以适配不同厚度的工装板安装需求，安装时不需要额外制作复杂的转接座，直接通过螺母锁紧即可完成固定。手柄竖直向上的布局，让操作空间集中在夹具正上方，不会占用工件装夹区域的水平空间，在排布密集的多工位治具上，相邻夹具的操作不会出现互相干涉的情况。

从实际使用的场景拓展来看，这类夹具除了用于生产线上的工件定位，还可以适配在小型检测设备的样品固定工位、手工焊接工装的电路板夹持位，甚至是小型非标设备的门盖快速锁止结构上，它的全金属结构能适应车间内的油污、粉尘环境，日常维护只需要定期在铰接点添加少量润滑脂，就能保证长期操作的顺畅性，不会出现卡滞、锁止失效的问题。建模过程中，所有铰接位置的配合间隙都按照实际五金件的公差标准预留，既保证活动部件的运动顺畅，又不会出现过大的旷量影响夹紧精度，推杆与基座之间的导向段长度经过优化，能承受一定的径向负载，避免推杆伸出过长时出现下垂偏斜的情况。
