立式可调节支撑立柱结构三维设计

在工业生产线旁的工位辅助支撑、户外小型设备的架设固定、实验室检测工位的载具承托场景里，这类立式可调节支撑立柱是出镜率极高的结构件，很多一线结构工程师在做非标设备布局时，都会优先选用这类成熟的支撑结构做衍生设计，避免从零开始做受力校核浪费项目周期。从实际落地的用途来看，它核心承担的是竖向载荷的传导，把顶部搭载的小型传感器、操作终端、排风罩或者轻型工装的重量，通过柱身均匀传递到底部的安装基面，同时自带的调节结构可以适配不同现场的安装高度差，不用额外切割柱身或者加垫垫片调整，现场安装的容错率比固定式立柱高不少。

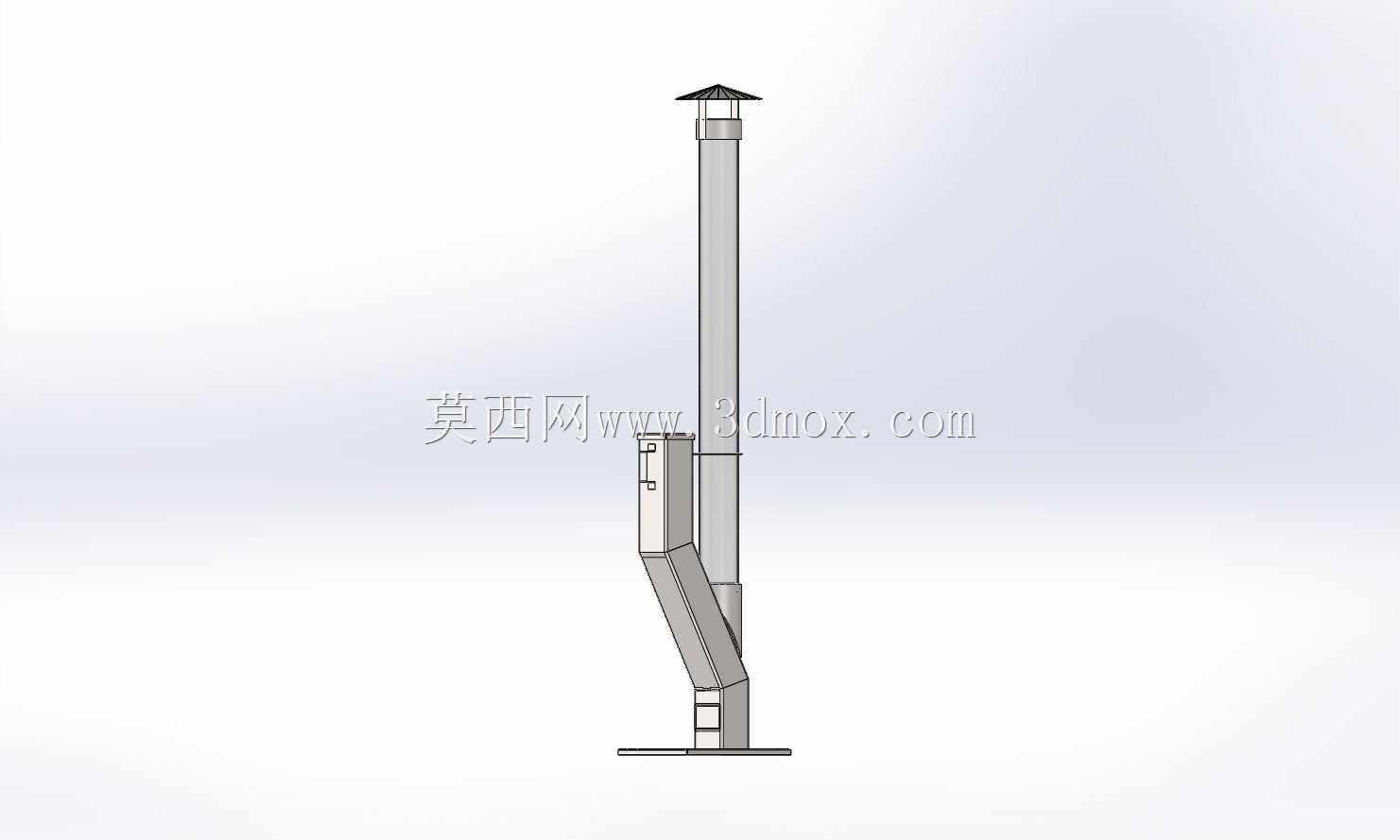

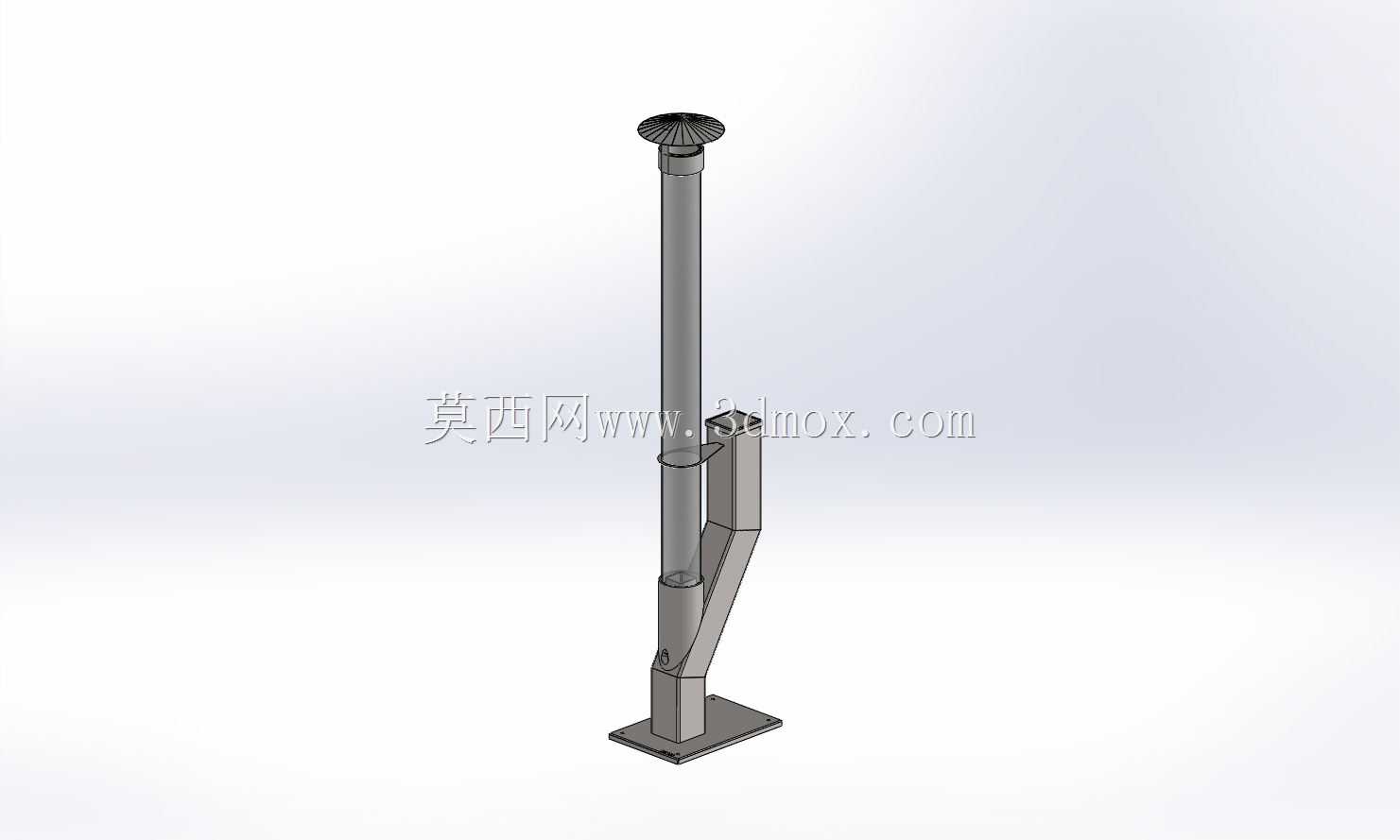

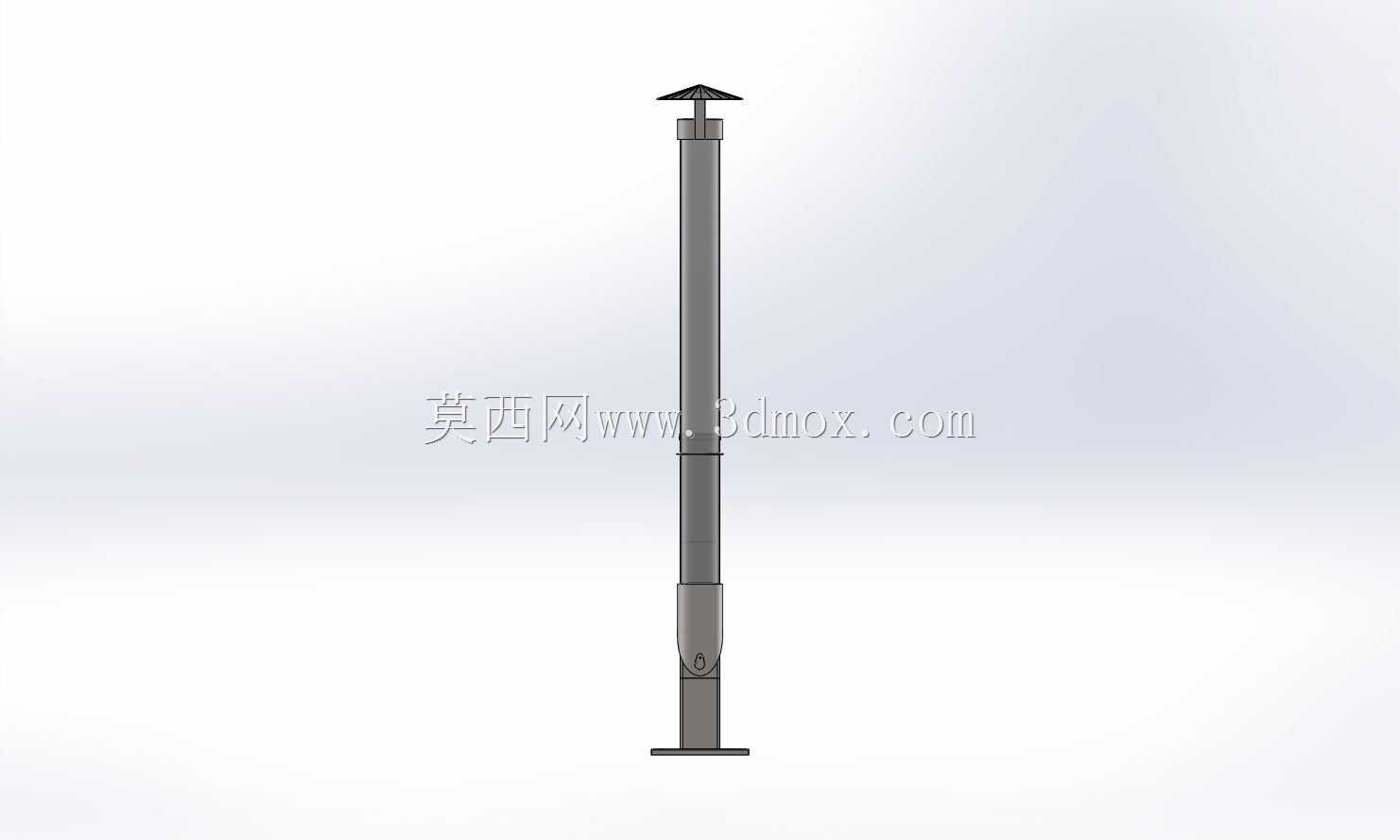

从功能特性上拆解，这款立柱的结构做了很务实的分段设计：底部是方形法兰安装底座，四个安装孔位做了沉头处理，装配后螺栓头不会突出底座平面，避免底座和安装面之间出现间隙导致的立柱倾斜，底座和柱身的衔接位置做了三角加强筋结构，能抵消顶部偏载带来的弯矩，避免柱根位置出现应力集中断裂的问题。柱身采用分段套接结构，内外管之间配有锁紧抱箍，松开抱箍就可以在设计行程范围内自由调整总高度，调整到位后拧紧锁件就能实现无间隙固定，不会出现使用过程中立柱下滑的问题。顶部的安装盘做了放射状防滑纹路，用来和上方搭载的设备做面接触固定，避免设备运行时的微振动导致连接螺栓松动。侧面的斜向支撑臂是这款结构的设计亮点，它不是单纯的装饰件，当顶部搭载的设备重心偏离柱身中心轴线时，斜向臂可以把偏载产生的侧向力直接传导到下部柱身，大幅降低柱身的弯曲应力，比单根直立柱的偏载承载能力提升40%左右，很多做现场工位改造的工程师都会参考这个斜撑结构优化自己的设计。

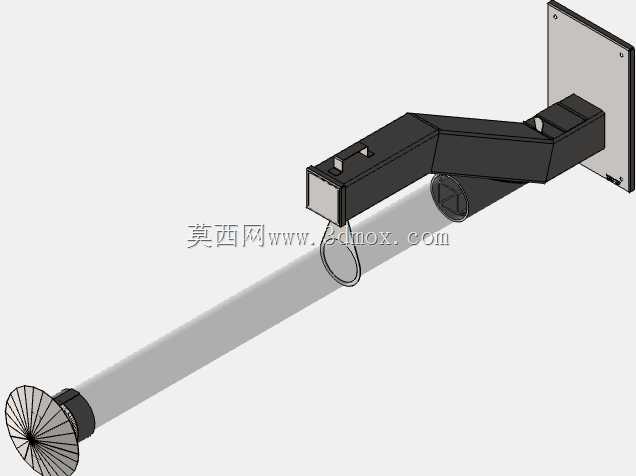

做这款结构的三维建模时，设计思路完全是围绕加工落地和装配便利性展开的：所有板件都采用常规厚度的冷轧钢板折弯焊接成型，没有复杂的曲面加工特征，普通的激光切割、折弯、焊接设备就能完成全部加工工序，不需要开模或者五轴加工，单件小批量生产的成本控制得很低。柱身的套接间隙控制在0.2mm到0.3mm之间，既保证调节时滑动顺畅不会卡滞，又不会因为间隙过大导致调整后柱身出现晃量。所有焊接位置都做了内焊缝处理，外表面只需要打磨喷塑就能达到平整的外观效果，不需要额外做腻子找平，减少后期表面处理的工序。

从安装边界和尺寸适配的角度来说，这款立柱的底座安装孔距是按照常规的混凝土膨胀螺栓安装标准设计的，不需要在安装基面做特殊的预埋处理，普通的水泥地面、钢结构平台台面都可以直接固定。高度调节行程覆盖了常规工位从700mm到1400mm的常用高度区间，基本能满足站立操作工位的终端安装、小型设备架高的需求，不需要额外定制加长柱身。需要注意的是，这款立柱的设计额定承载是垂直方向50kg以内，偏载工况下承载能力会相应降低，选型时如果要搭载更重的设备，需要对应加大柱身的管径和壁厚，同时重新校核斜撑的焊接强度，不能直接照搬原结构的尺寸参数。另外柱身的锁紧机构采用的是侧面顶丝加抱箍的双重锁紧结构，长期使用如果出现锁紧力下降的情况，只需要更换抱箍内的防滑橡胶垫就能恢复锁紧性能，后期维护的成本很低，不需要整体更换立柱。很多刚入行的结构工程师做支撑结构设计时，容易忽略偏载对柱根的弯矩影响，要么把柱身设计得过于笨重造成材料浪费，要么强度不足导致使用中出现立柱变形，这款结构的斜撑+分段调节的设计思路，刚好平衡了承载能力、调节便利性和加工成本三者的关系，是很值得参考的轻量化支撑结构方案。
