工业双开门通风式电气柜体结构

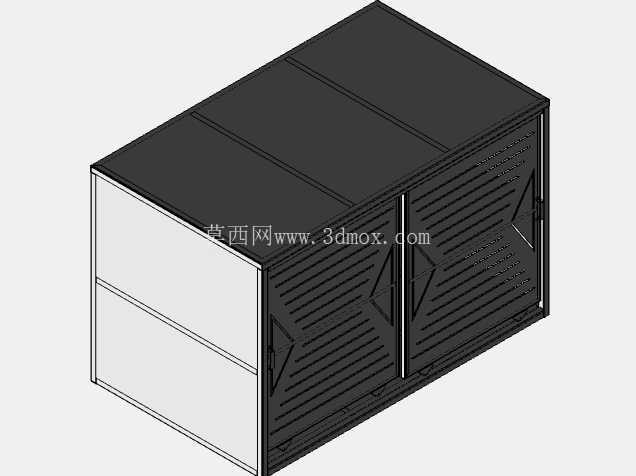

　　该三维结构呈现的是一台面向工业现场布置的封闭式双开门电气柜体，整体采用长方体箱型布局，适合在车间动力配电、稳压电源安置、变压器配套控制以及生产线电气集中安装等场景中使用。柜体正面设置两扇对开式检修门，门板大面积布置横向百叶式通风槽，能够在设备运行过程中形成稳定的自然对流通道，将内部功率器件、稳压模块、接线端子和铜排区域产生的热量及时导出。与全封闭平板门相比，这种百叶门结构在保持防护边界的同时，明显降低了柜内局部热积聚的风险，尤其适用于负载持续运行、内部发热较为集中的交流稳压及配电类设备。

　　从结构设计角度看，柜体采用外框架加蒙板的钣金组合思路，顶部由三块分区盖板构成，既便于顶部板件分块加工，也为后期吊装、顶部走线或增设排风组件预留了装配条件。侧板与背板形成连续围护边界，正面双开门通过侧边铰链与门框连接，门体中部设置竖向加强及锁闭区域，使两扇门关闭后能够形成整齐的中分缝。门板上的冲压百叶并非单纯装饰，而是沿门高方向多排连续布置，通风面积覆盖主要发热高度；百叶方向兼顾气流导向和防直视效果，可减少工具、手指或较大异物直接进入柜内的概率。

　　柜体左侧可见分层实体侧板，侧板上的水平分割线对应内部横梁或安装板分区位置，便于将稳压单元、断路器、端子排、隔离器件等按重量和维护频率分层布置。底部设置连续黑色基座区域，可作为承重底框或电缆进出空间使用；现场安装时，底框能够承担整柜重量，并将柜体与地面垫高，减少地面积水、清扫碰撞和潮气对柜内元件的影响。若用于固定安装，可在底框或底板上预设地脚螺栓孔；若需要并柜使用，柜体侧面平直，也适合多台并排组成稳压配电群组。

　　在尺寸边界方面，模型保持了宽、深、高三个方向明确的矩形包络，正面门体占据主要操作面，顶部无高耸突出部件，侧面无外伸手柄或管线，因此对运输通道、门洞宽度和车间预留位较为友好。布置时应在柜体正面保留足够的开门和检修距离，使双开门能够顺畅开启，维护人员可直接面对内部安装板；柜体后侧和侧面若无需频繁操作，可贴近墙面或并柜排列，但通风百叶前方不宜被物料、管线或其他设备长期遮挡。顶部若增设排风机，应核对顶板开孔与内部风道方向，使冷风由下部或门板进入、热空气由上部排出。

　　该结构的建模重点在于钣金件之间的装配关系：门框需要保证门体开启间隙均匀，百叶区域要考虑板厚、折弯和冲压成型后的刚性，顶盖板与侧框之间应设置可靠搭接，底框则需满足承重和防腐要求。对于电气设备集成而言，这种柜体不仅是外部防护壳体，也是内部器件安装、散热组织、人员安全隔离和现场维护的基础载体。通过三维模型可提前检查门体开启范围、通风口位置、安装板分区、并柜间隙以及电缆入口方向，从而在加工下料和电气装配前发现结构干涉，减少现场返工。
