双轴金属撕碎破碎设备结构设计

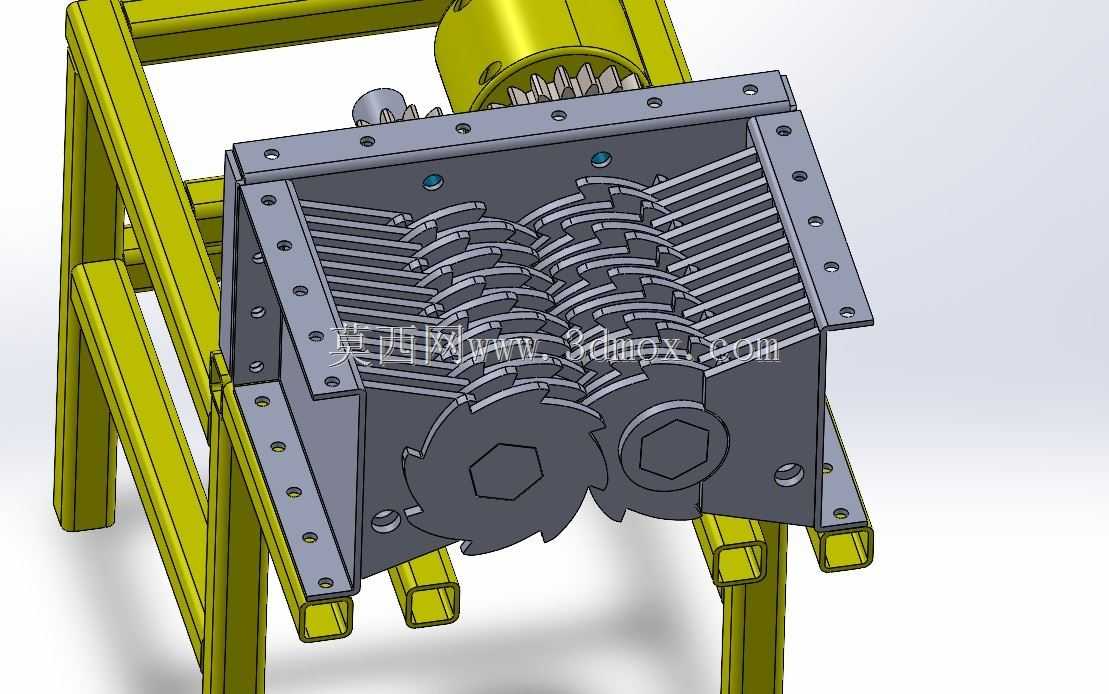

　　在固废资源化处理、废金属回收加工的生产场景里，这类双轴剪切式破碎设备是前端预处理环节的核心作业单元，主要承担轻薄废钢、废金属边角料、报废工业零部件、硬质固体废弃物的剪切减容作业，通过低速大扭矩的剪切作用力将大块物料撕扯成符合后续分选、运输、冶炼要求的均匀碎料，相比单轴破碎设备，双轴结构对缠绕性物料、大块硬质金属的适配性更强，不易出现卡料堵转的工况问题。从结构设计逻辑来看，整套设备采用分体式模块化布局，底部采用型钢焊接的框架式机架作为承载基础，机架的支腿采用等边角钢组焊成矩形截面结构，横向设置多道横撑与斜撑抵消破碎作业时的交变冲击载荷，机架上平面通过螺栓连接固定破碎腔箱体，破碎腔采用厚钢板焊接的箱型结构，内部平行布置两根带异形刀片的破碎主轴，刀片采用交错排布的安装方式，相邻刀片的刃口形成剪切副，两根主轴通过齿轮传动实现反向差速转动，物料进入破碎腔后会被相向转动的刀片咬合、撕扯、剪切，逐步完成破碎过程。

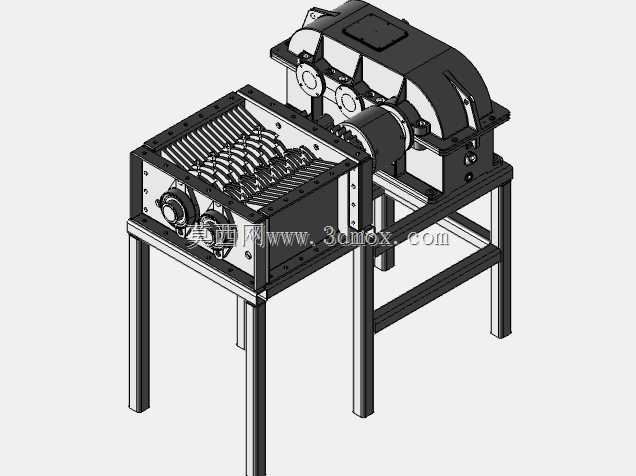

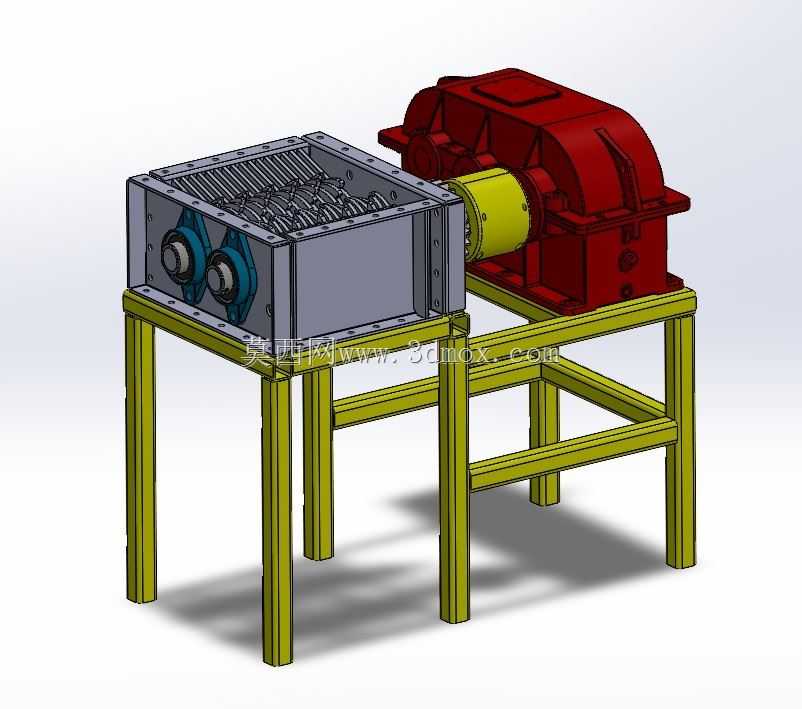

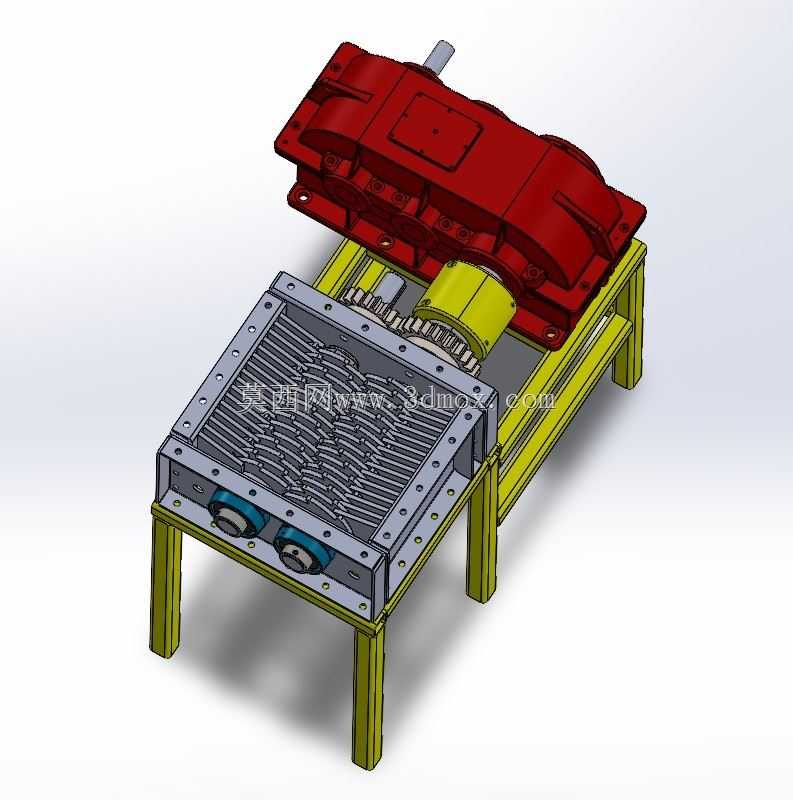

　　传动端的布局上，动力单元采用减速机直连的传动方案，电机输出的扭矩通过联轴器传递给硬齿面减速机，减速机低速轴通过胀套与主动破碎主轴连接，从动轴通过腔体外的同步齿轮获得反向转动的动力，这种直连传动的结构相比皮带传动能传递更大的扭矩，同时减少传动环节的功率损耗，减速机与破碎腔之间设置的连接护罩既可以防护传动部件，也能避免破碎作业中飞溅的金属碎屑损伤传动件。从安装边界的设计考量来看，机架支腿的底部预留了地脚螺栓安装孔，安装时需要根据现场工况浇筑混凝土基础，保证设备运行时的稳定性，避免大扭矩作业时机架出现移位或共振；破碎腔的进料口采用敞口式上入料设计，上方可对接皮带输送机或人工投料平台，出料口位于机架中部的空腔位置，破碎后的物料可直接落入下方的出料输送设备，实现连续化作业流程。

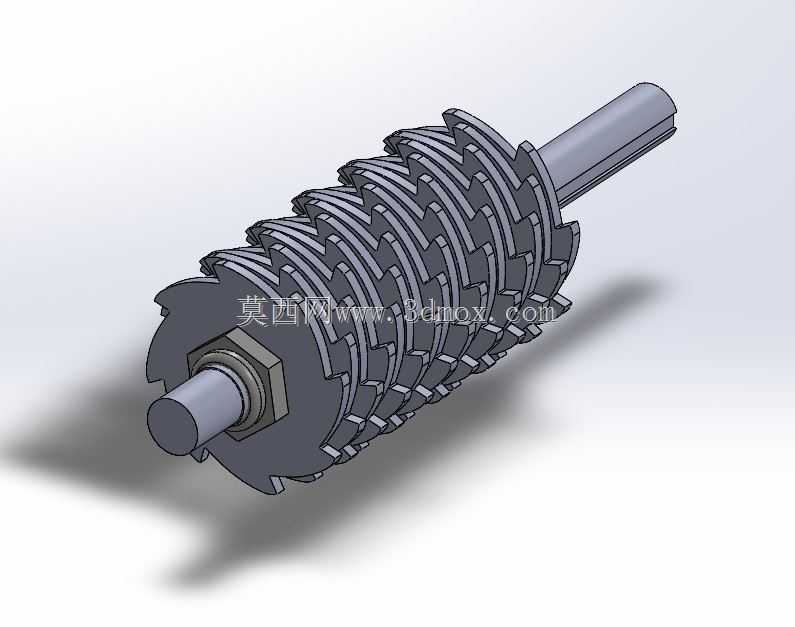

　　刀片的设计上采用可拆换的装配式结构，刀片通过六角螺栓固定在主轴的刀座上，单个刀片磨损后可单独拆卸更换，无需整体更换主轴组件，大幅降低后期维护的成本与停机时间；刀片的刃口采用大角度剪切刃设计，既能保证对硬质金属的剪切能力，也能在处理软性物料时避免物料缠绕刀轴。设备的润滑点设计充分考虑了日常维护的便利性，主轴轴承座、减速机、同步齿轮箱的注油位置都设置在便于操作的外侧，日常巡检时可快速完成注油保养，轴承座采用带密封结构的剖分式轴承座，既能承受破碎作业的径向冲击载荷，也能阻挡金属碎屑、粉尘进入轴承内部，延长轴承的使用寿命。

　　在实际生产应用中，这类设备可适配废家电拆解回收、废汽车零部件破碎、金属加工边角料处理、工业固废减容等多个场景，通过调整刀片的厚度、刀齿的排布间距，还可以适配不同出料粒度要求的作业需求，比如处理较厚的废钢料时可选用大厚度、少齿数的刀片配置，处理轻薄料时可选用薄刀片、密排布的结构，提升破碎效率与出料均匀度。整套结构的三维建模过程中，对焊接机架的焊缝位置、螺栓连接的避让空间、传动部件的干涉间隙都做了完整的校验，比如减速机与破碎腔的连接位置预留了足够的安装操作空间，方便后期拆装维护，刀片转动时与腔体内壁的间隙控制在合理范围，既避免间隙过大出现漏料，也防止间隙过小出现刀片擦碰腔壁的问题。
