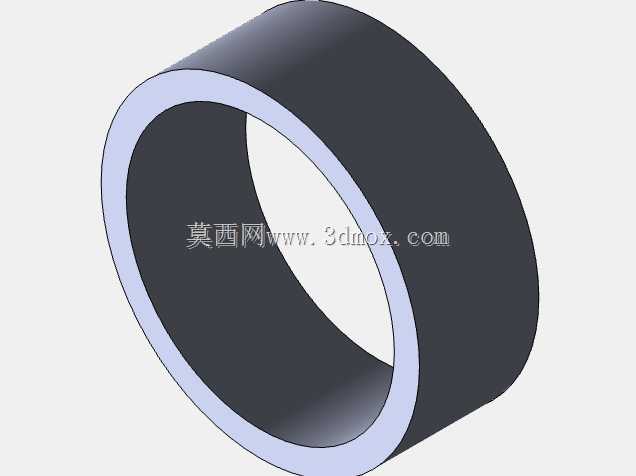

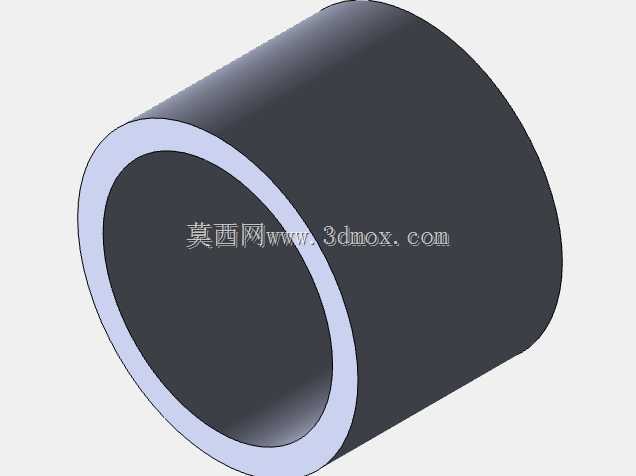

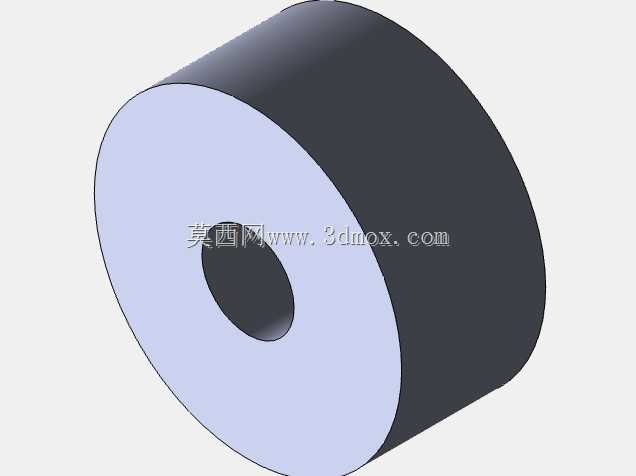

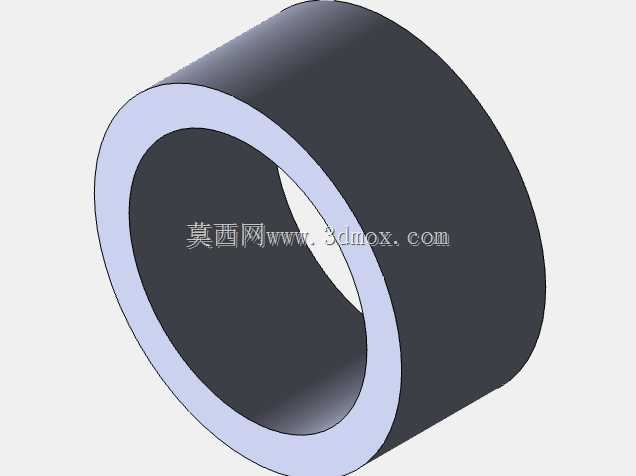

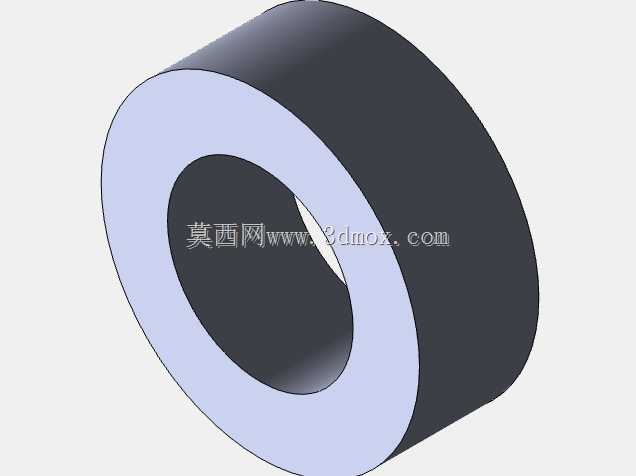

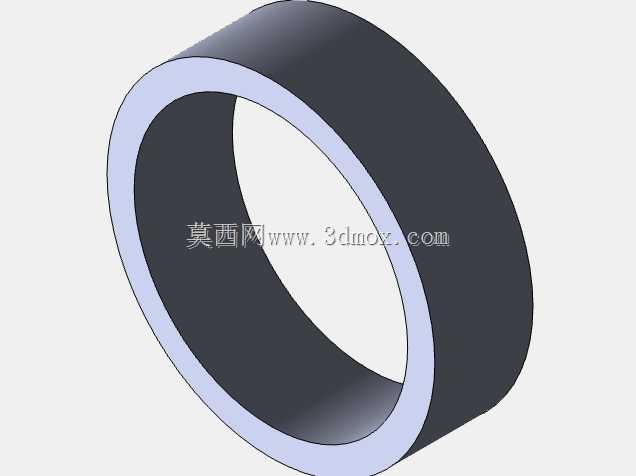

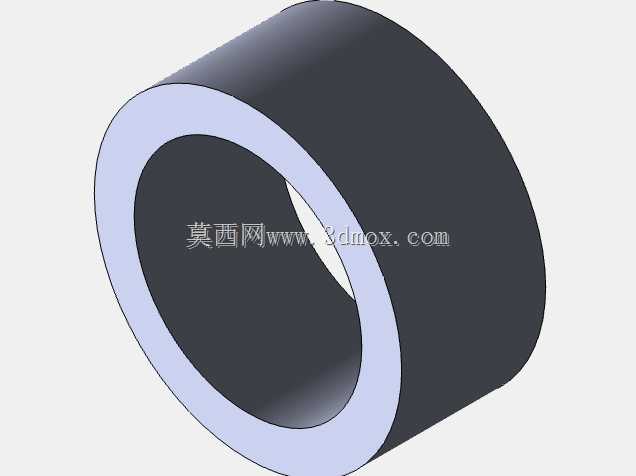

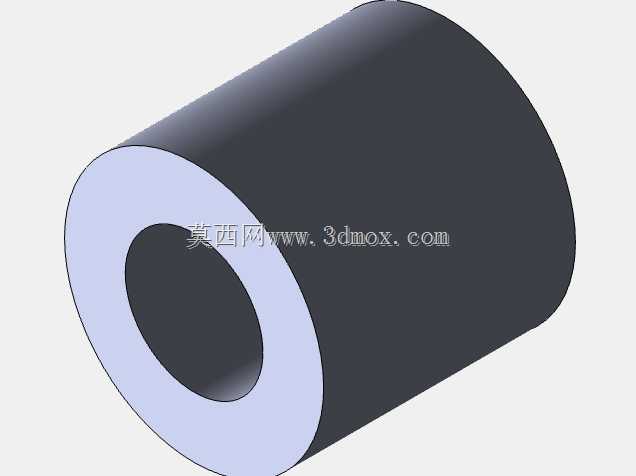

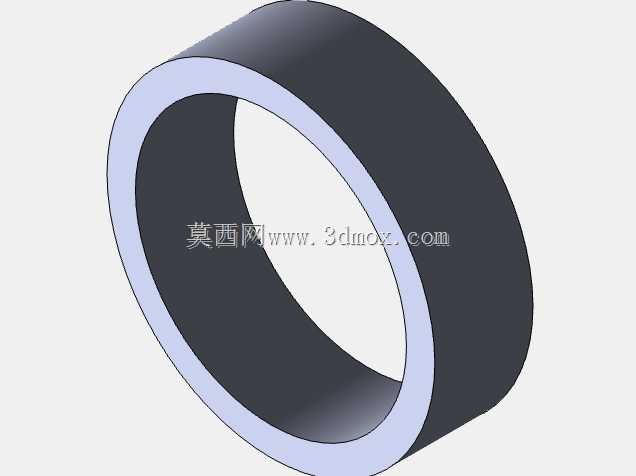

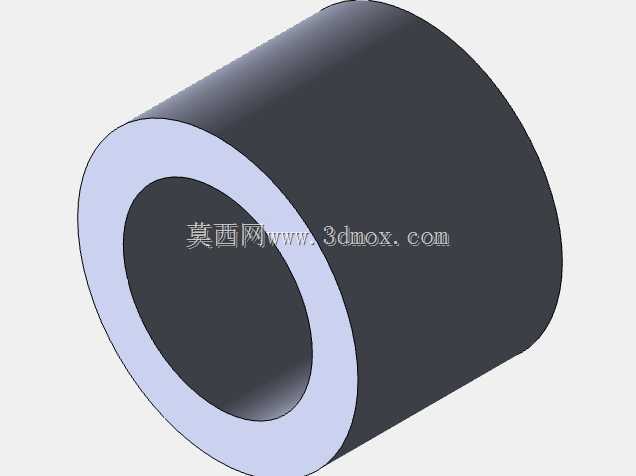

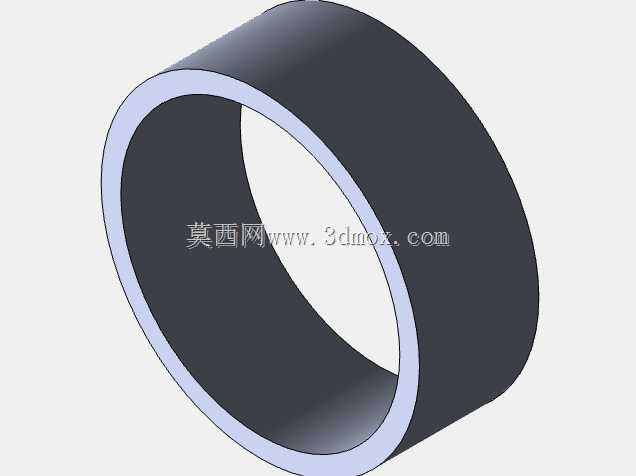

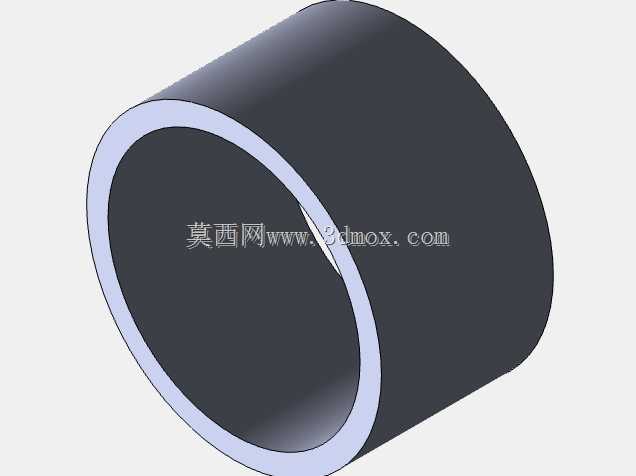

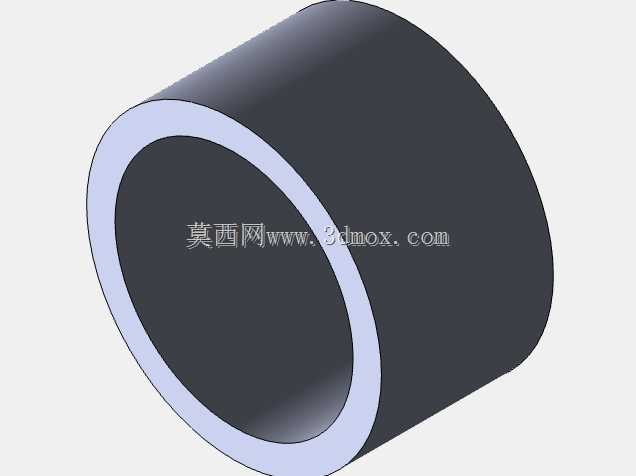

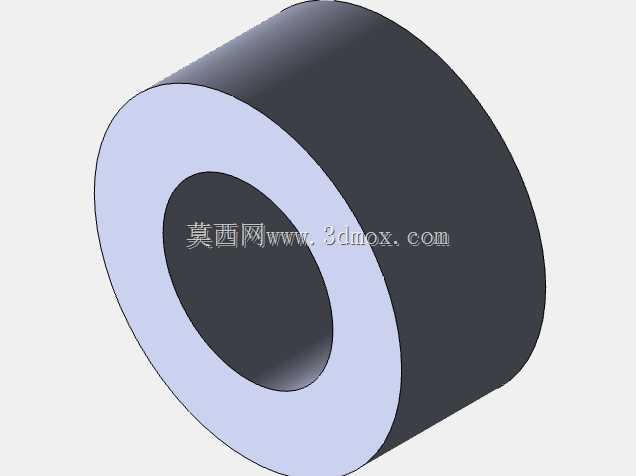

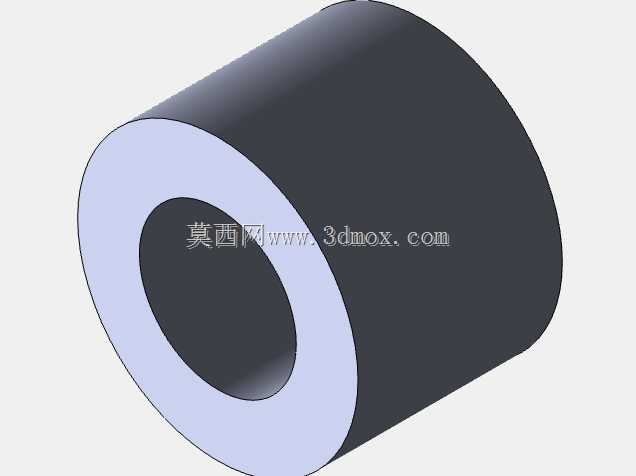

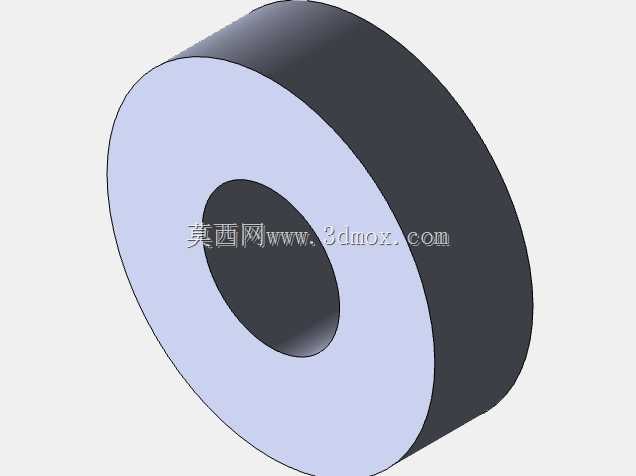

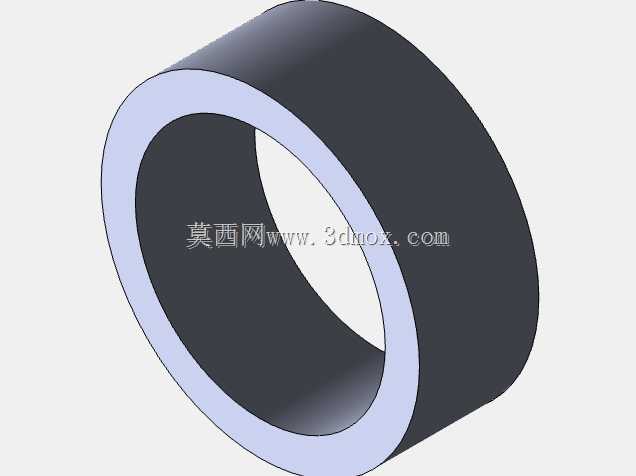

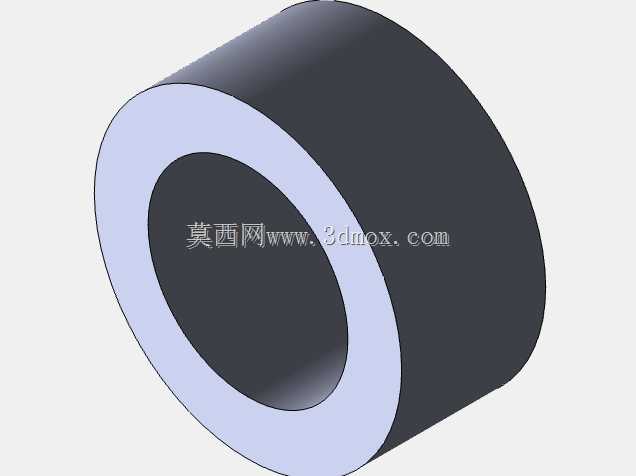

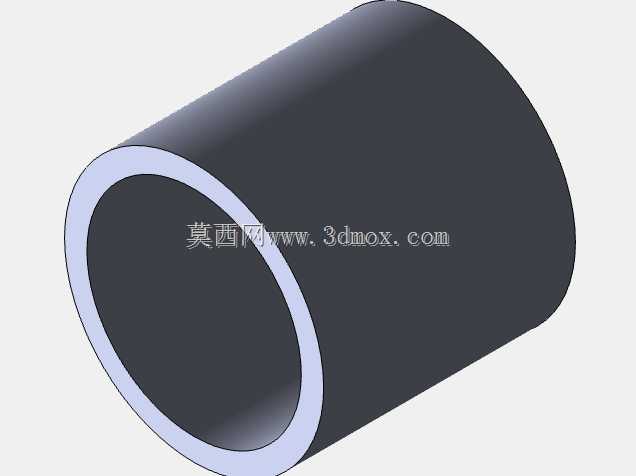

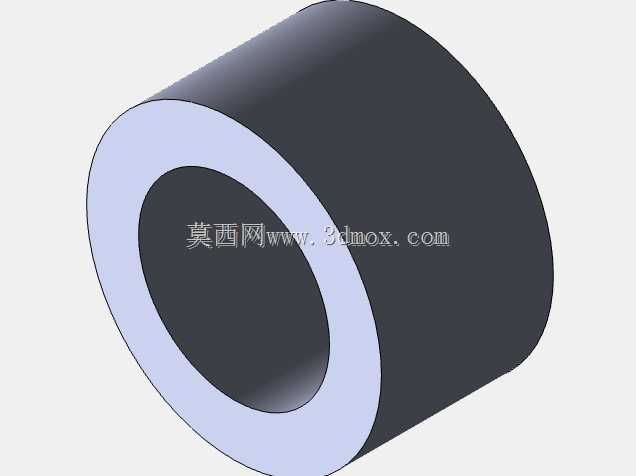

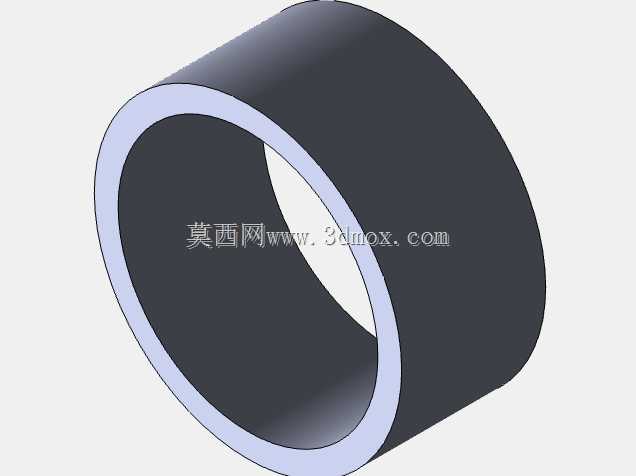

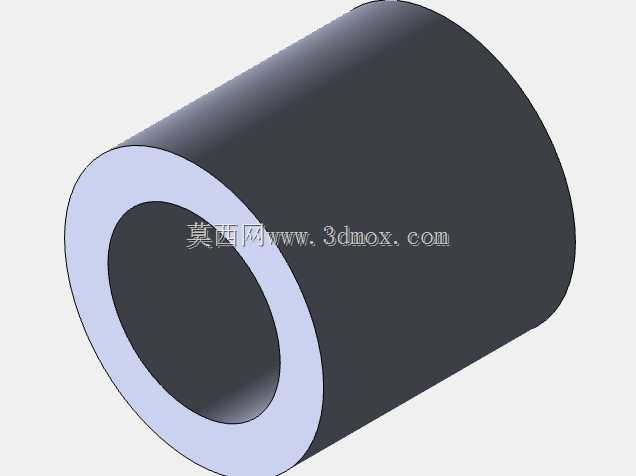

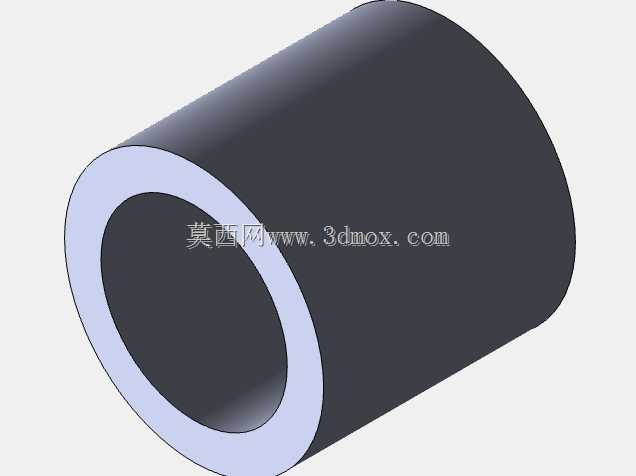

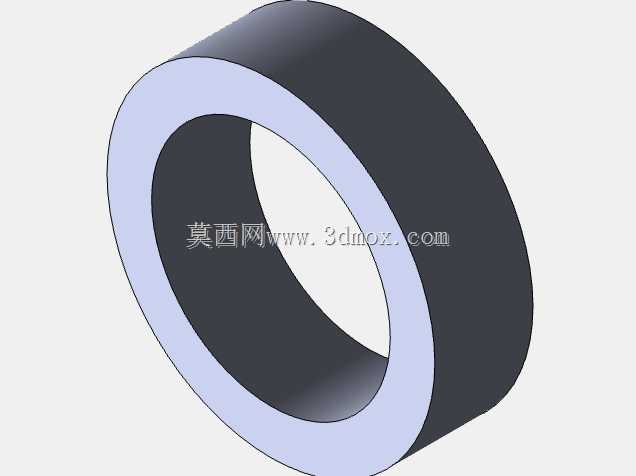

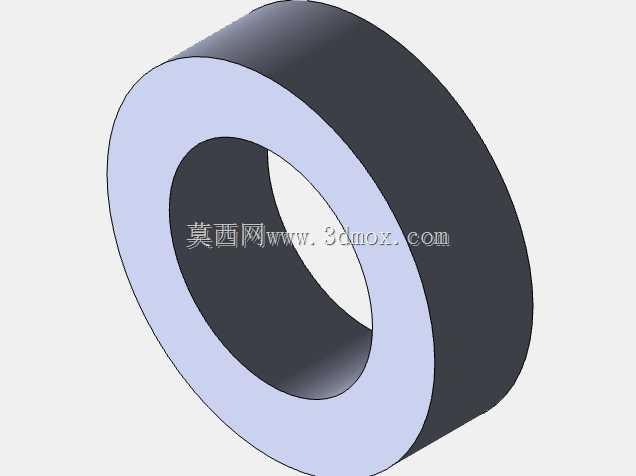

多规格英制管道连接密封衬环结构

　　在工业流体输送、液压气动管路搭建、工艺管线改造的现场作业里，不同通径管道的对接密封一直是结构设计阶段需要反复核对的环节，这套覆盖1/8至1英寸全等级规格的管道衬环，正是针对小口径英制管路的连接密封需求完成的结构设计。日常做管路排布时，经常会遇到同系列不同通径管道需要配套密封件的情况，要是逐个规格单独建模核对尺寸，很容易出现密封面宽度不匹配、衬环厚度与安装槽间隙不符的问题，轻则装配后出现渗漏，重则在压力工况下衬环被挤出密封位，造成整条管线停机整改。

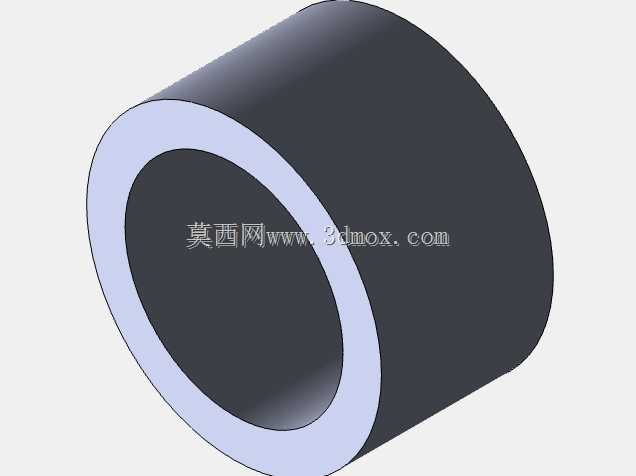

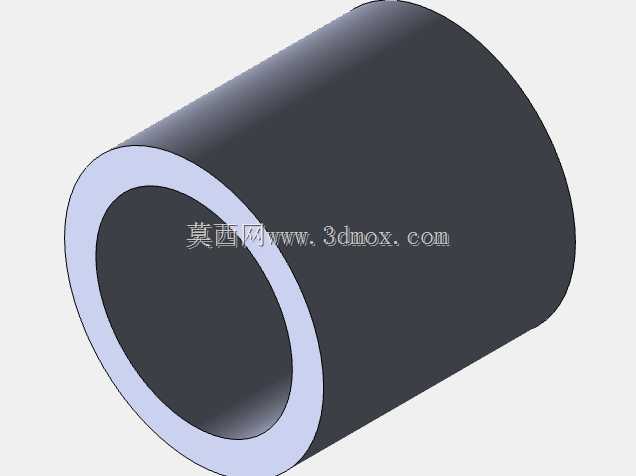

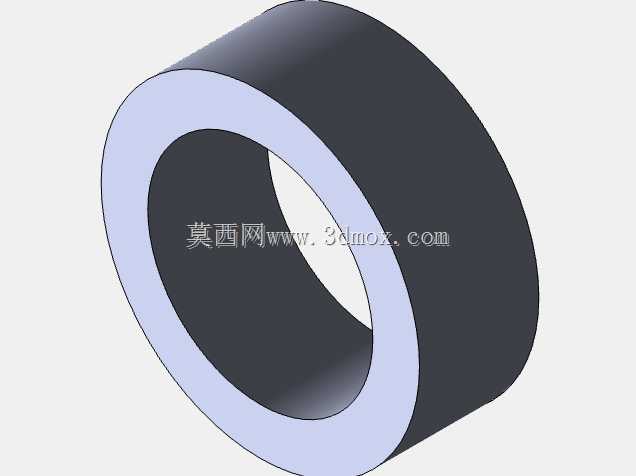

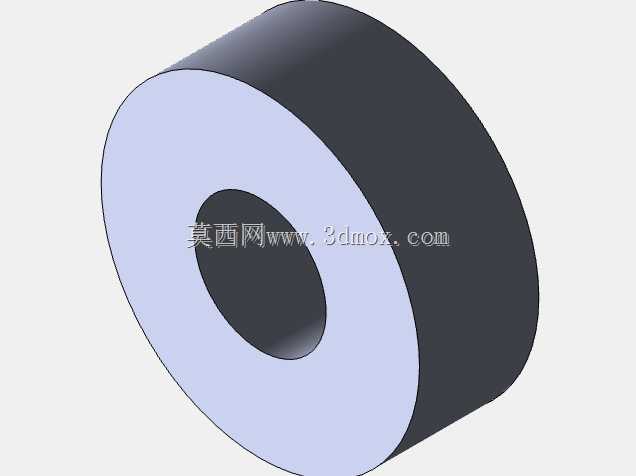

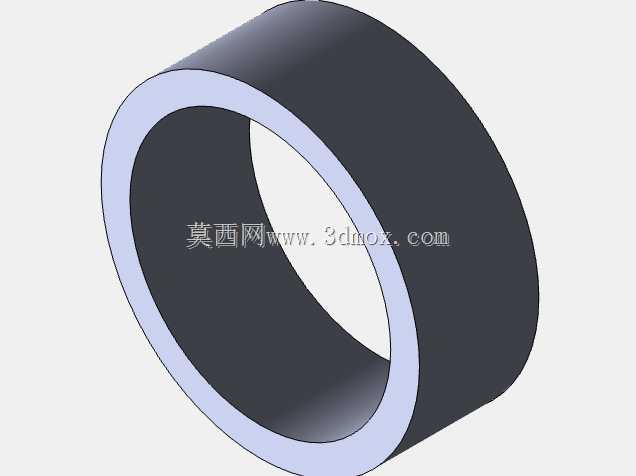

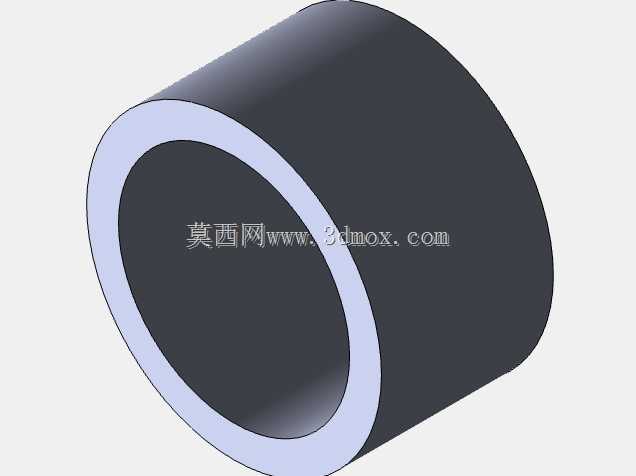

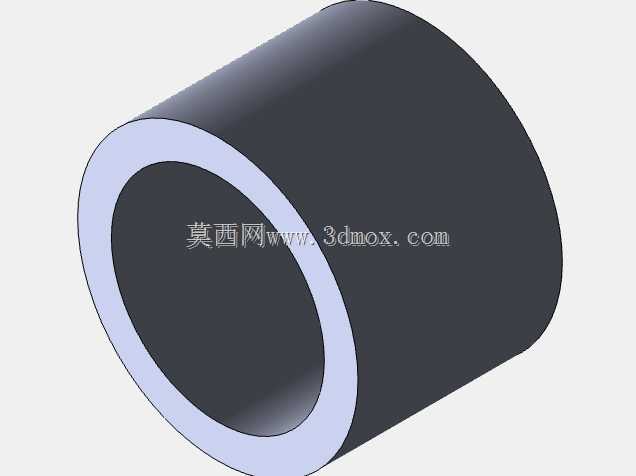

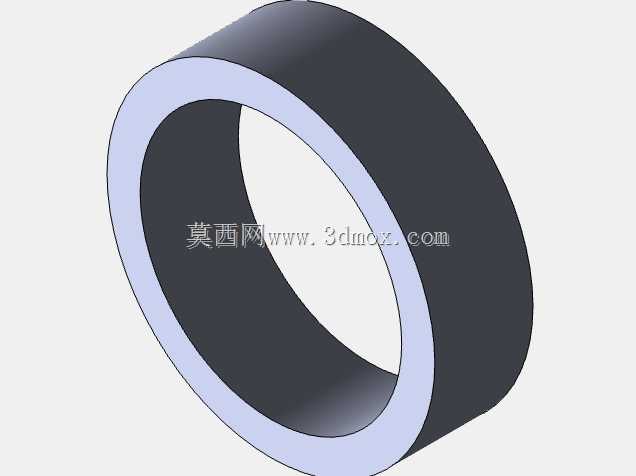

　　这套衬环在设计阶段就统一了同系列的截面结构逻辑，所有规格的衬环截面形式保持一致，仅根据对应管道的通径、管壁厚度调整内外径尺寸与轴向厚度，不管是1/8英寸的微型气动管路，还是1英寸的低压输水、输油管线，都能直接匹配对应标准管道的端部密封槽，不需要设计人员再针对每个通径重新计算密封面的压缩量参数。从实际应用场景来看，这类衬环主要用在螺纹管道对接的端面密封位置，替代传统的生料带缠绕密封，在需要反复拆装的设备检修口、仪表引压管接头、小型设备的流体进出接口位置，统一规格的衬环能大幅降低现场备件的储备种类，检修时不需要反复核对密封件的尺寸型号，只要对应管道的英制通径就能直接选配。

　　设计过程中特意控制了衬环的内外径公差，衬环的内径比对应管道的通径单边大0.2mm，避免介质流通时衬环内径突出管内壁造成流阻增大，外径则比管道接头的密封槽外径单边小0.15mm，装配时能顺利嵌入密封槽，不会出现衬环卡滞在接头螺纹段的问题。所有规格的衬环轴向厚度保持统一的压缩比例，按照常用的橡胶、聚四氟乙烯等密封材料的压缩率设定厚度尺寸，当接头螺纹拧紧到标准扭矩时，衬环的压缩量刚好处于材料的最佳密封区间，不会因为压缩量过大造成材料永久变形，也不会因为压缩量不足出现密封面渗漏。

　　从安装边界来看，每个规格的衬环都严格匹配对应英制管道的标准接头尺寸，不需要对现有管道的接头结构做任何修改，直接替换原有密封件就能完成装配，不管是新设备的管路预装，还是旧管线的密封升级，都能直接适配。在做三维结构校验时，特意对每个规格的衬环做了装配干涉检查，模拟接头拧紧过程中衬环的受压变形状态，确保衬环在变形后不会溢出密封槽，也不会堵塞管道的流通截面。对于做小型液压站、气动控制回路、实验室流体管路设计的工程师来说，这套全规格的衬环模型可以直接调用到管路装配体里，不需要逐个绘制密封件，在生成工程图的物料清单时，也能直接对应每个通径的衬环规格，减少BOM表整理时的错漏。现场装配时，统一的截面结构也让装配工人不需要区分衬环的正反面，两个端面的平面度、粗糙度要求一致，任意一面贴紧密封槽都能达到预期的密封效果，降低了现场装配的出错概率。在有压力波动的管路工况下，衬环的环形结构能均匀承受接头端面的压紧力，不会出现局部应力集中造成的密封件破损，相比平垫片的随意裁切，标准化尺寸的衬环在长期使用后的密封可靠性要高出不少，尤其是在有轻微振动的设备管路上，不会因为振动造成密封件移位，能长期保持稳定的密封性能。
