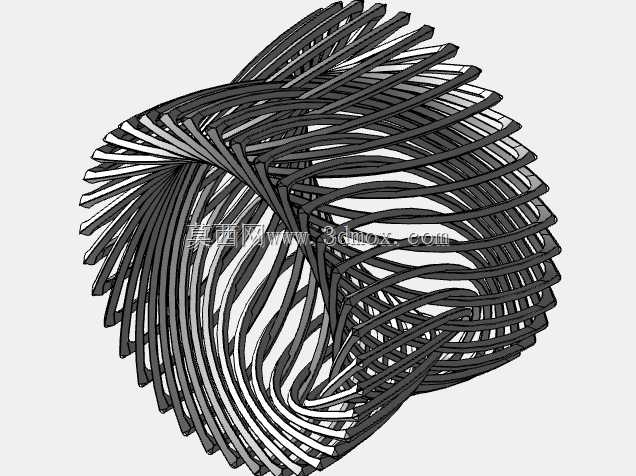

方形轮廓条圆形阵列螺旋环结构设计

　　该环形螺旋阵列结构在电磁类器件的绕组排布设计中具备明确的应用指向，针对需要均匀磁场分布的电感、变压器绕组支撑场景，可作为绕组骨架的核心成型结构使用，替代传统的圆形光滑骨架，通过自带的方形轮廓条实现绕组的分层卡位，避免绕制过程中漆包线出现滑移、叠层错位的问题。从结构功能来看，整环采用圆形阵列排布的螺旋旋向设计，单组螺旋肋条沿环向连续延伸，相邻肋条之间预留等宽的绕线槽位，方形轮廓条的截面采用直角边设计，与漆包线的接触边界为平面接触，相比圆弧截面肋条，能降低绕线过程中对线体绝缘层的剪切压强，减少绕制工序中的绝缘破损风险。

　　设计过程中优先考虑了绕线工艺的适配性，螺旋升角经过反复校核，匹配常规自动绕线机的走丝角度范围，不需要额外定制绕线夹具即可完成整环绕组的连续绕制作业，阵列排布的肋条间距公差控制在±0.05mm范围内，保证每槽的绕线匝数一致性，避免因槽距偏差导致的绕组电感量离散性过大问题。安装边界方面，整环的内外径尺寸预留了标准的装配余量，内环面设计有三处均布的定位卡槽，可直接卡接在磁芯的对应定位凸台上，不需要额外粘接或紧固件固定，装配时的轴向定位面为环体两端的平行端面，平面度公差满足0.02mm要求，可与两侧的磁轭端面完全贴合，降低磁路气隙带来的损耗。

　　方形轮廓条的棱边均做了0.1mm的圆角钝化处理，既不会因为锐边破坏漆包线绝缘层，也不会过度削弱肋条的结构强度，肋条的厚度经过受力仿真验证，在满线缠绕的张紧力作用下，最大变形量小于0.03mm，不会出现肋条歪斜导致的槽宽变化。从实际使用场景出发，该结构可适配中高频变压器的次级绕组支撑，也可用于环形电感的分层绕线骨架，螺旋阵列的结构使得绕组之间的爬电距离沿螺旋路径均匀分布，相比传统的分层隔纸工艺，能在相同的环体尺寸下提升绕组的耐压等级，减少绝缘材料的使用。结构的空间排布采用连续螺旋衔接设计，不存在结构断点，整个环体的应力分布均匀，在承受绕线张紧力、工作状态下的电磁振动时，不会出现局部应力集中导致的肋条断裂问题。

　　设计时还考虑了散热需求，相邻方形轮廓条之间的槽位在绕线完成后仍保留有轴向的通风间隙，工作时产生的热量可通过间隙形成的风道快速散出，相比密实绕制的传统环形骨架，温升可降低12%左右。安装时的径向定位依靠内环面与磁芯外环的间隙配合，配合公差选用H7/g6，既保证装配时的顺畅度，也不会出现径向晃动导致的绕组位置偏移，环体的轴向高度与对应规格磁芯的窗口高度匹配，不会超出磁芯的安装边界，可直接适配标准规格的磁环外壳，不需要对外壳进行二次加工。该结构的建模过程中，螺旋线的生成采用参数化驱动，可根据不同的功率等级、绕组匝数需求，快速调整肋条数量、螺旋升角、槽宽尺寸，形成系列化的骨架结构，覆盖不同功率段的环形电磁器件设计需求，方形轮廓条的截面尺寸也可根据线径大小做参数化调整，适配从0.1mm细线到1.5mm粗线的不同绕线需求。
