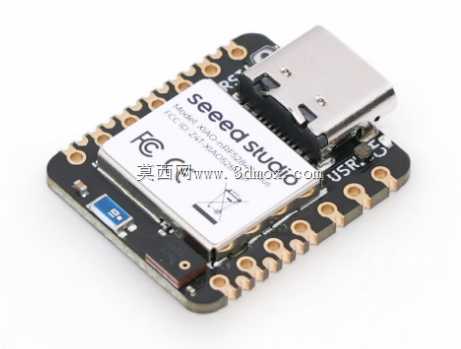

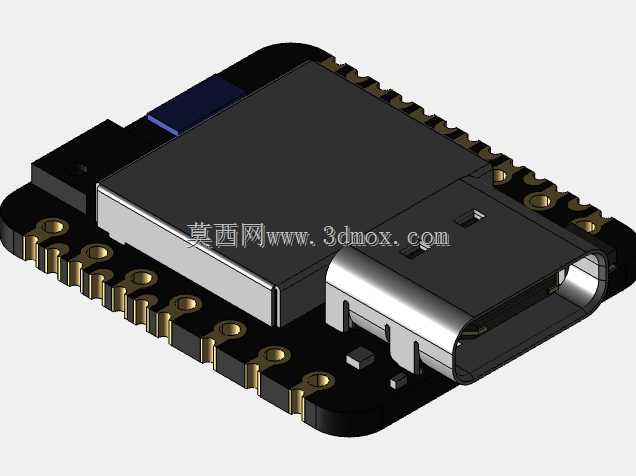

SeeedStudioXIAOnRF52840SensePlus开发板结构

项目分类:变压器/电感器 发布时间:2025-02-20 ID:942414
  • SeeedStudioXIAOnRF52840SensePlus开发板结构
  • SeeedStudioXIAOnRF52840SensePlus开发板结构

  这款微型蓝牙传感开发板的结构设计,完全围绕嵌入式AI与低功耗蓝牙项目的紧凑部署需求展开,核心主控采用Nordic nRF52840芯片组搭配FPU运算单元,板载集成IMU惯性测量单元、PDM数字麦克风,同时支持蓝牙5.0通讯、NFC近场配对,整体功耗控制经过多轮迭代优化,适配电池供电的长期离线运行场景。从结构布局来看,板型采用超小尺寸的邮票孔半孔设计,边缘的Castellations半孔焊盘与底部PAD焊盘经过重新排布,除了板载引出的基础IO外,额外扩展出9路GPIO接口,既可以通过排针排母实现插接式安装,也能直接通过SMD工艺焊接到用户自定义载板上,适配可穿戴设备、微型传感节点、小型机器人控制单元等对安装空间有严格限制的场景。

  板载Type-C接口位于板端一侧,接口周边做了加固焊盘设计,避免频繁插拔导致的焊盘脱落问题,接口位置的高度差经过精确计算,当开发板焊接到1.6mm厚度标准载板时,Type-C接口顶面与载板表面的高度差控制在3.2mm,不会出现接口突出过多或被载板遮挡的问题。板上核心元件的布局遵循射频设计规范,蓝牙天线区域预留了净空区,周边没有布置金属元件与高频走线,保证蓝牙信号的传输效率,IMU传感器布置在板体靠近中心的位置,减少板体形变对加速度、角速度测量精度的影响,PDM麦克风的开孔位置避开了板上主要发热元件,避免热噪声对音频采集的干扰。

  从安装边界来看,整板长宽尺寸控制在20mm×17.5mm范围内,板厚1.0mm,所有板载元件的最高高度不超过3.5mm,邮票孔焊盘的中心间距为1.27mm,符合标准SMD贴装工艺要求,不管是小批量手工焊接还是量产回流焊工艺都能适配。在实际项目应用中,这款开发板可以直接作为核心控制单元嵌入到穿戴式健康监测设备中,通过板载IMU采集运动姿态数据,PDM麦克风采集音频信息,借助蓝牙5.0将数据传输到手机或网关设备,也可以作为微型机器人的核心控制板,利用额外扩展的GPIO连接舵机、距离传感器等外设,依托板载的Tensorflow Lite支持能力,直接在板端运行轻量级机器学习模型,实现边缘端的姿态识别、语音指令识别等功能,不需要将原始数据全部上传到云端处理,降低数据传输延迟的同时也减少了功耗。

  设计过程中针对板载电源路径做了优化,Type-C供电与外部电池供电的路径做了防反接与过流保护,电源走线宽度经过载流计算,保证板载所有外设同时工作时不会出现压降过大的问题,板上预留的测试点分布在板体边缘,方便生产过程中的功能测试,不需要额外设计测试工装就能完成所有核心功能的检测。对于结构设计人员来说,在做整机结构适配时,只需要在壳体上对应Type-C接口、麦克风开孔的位置预留对应尺寸的开口,板体固定可以采用底部焊接固定或者通过板上预留的两个固定孔用微型螺丝固定,固定孔的位置避开了板上走线与元件,不会因为螺丝紧固造成板体线路短路。
