迷你可调式3A降压电源转换模块

　　在嵌入式电子项目开发、DIY电源电路搭建、车载电压调节适配、传感器供电回路设计、微控制器系统供电等场景中，小体积大电流的降压转换模块是结构设计与硬件选型阶段绕不开的核心元件，这类模块的三维建模精度直接影响PCB布局效率、整机结构装配的匹配度，稍有尺寸偏差就可能导致安装干涉、引脚对位不准等量产或试制阶段的问题。这款3A降压转换模块采用紧凑式直插封装设计，整体外形贴合小空间安装需求，引脚采用标准间距排针布局，可直接适配通用面包板、标准PCB焊盘位置，安装时无需额外定制转接结构，能大幅缩短硬件开发阶段的结构适配周期。从功能特性来看，该模块支持4.5V至24V的宽范围直流电压输入，可通过板载焊盘配置选择1.8V、2.5V、3.3V、5V、9V、12V多档固定输出电压，也可通过板载电位器实现输出电压的连续可调，标称持续输出电流可达3A，转换效率最高可达97.5%，自带短路保护机制，低静态电流的特性尤其适合对功耗有严格要求的电池供电类设备，比如便携检测仪器、户外传感节点、小型车载电子装置等，能有效降低待机功耗，延长供电电池的续航时长。

　　从设计思路层面，该模块的PCB布局严格遵循功率回路最短原则，功率电感、输入输出电容、主控芯片的排布尽可能缩短大电流走线路径，减少线路阻抗带来的发热与损耗，板载的十字标识电位器方便调试时用螺丝刀快速调节输出电压，排针引脚的长度预留了足够的焊接与插拔余量，既可以直接焊接在主板上，也可以搭配排座实现可拆卸式安装，方便后期维护更换。在外形尺寸与安装边界上，模块整体为矩形板状结构，板边无突出的异形结构，最高器件为顶部的功率电感，安装时需在电感上方预留至少2mm的散热空间，避免周边结构件紧贴器件影响散热，排针引脚突出PCB板底面的长度符合常规直插元件的焊接标准，在进行整机结构设计时，可直接按照模型给出的外形轮廓预留安装槽位，无需额外考虑器件公差带来的装配问题。

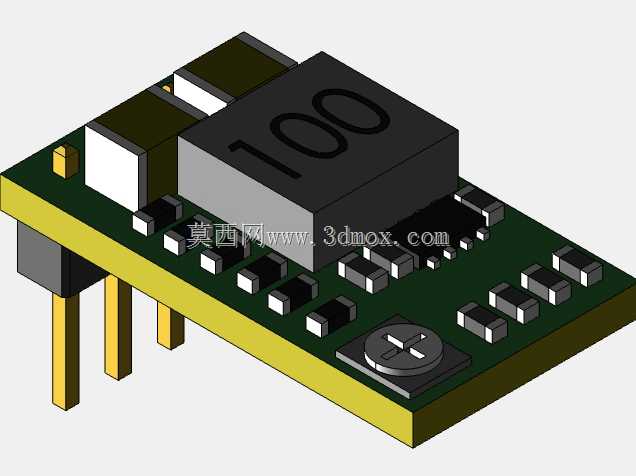

　　这类降压模块的三维建模还原了板上所有器件的实际外形与位置，包括功率电感、输入输出电解电容、贴片电阻电容、调节电位器、排针引脚的细节，在进行KiCad电路设计配套结构设计时，可直接导入模型进行PCB与结构件的干涉检查，避免设计阶段出现尺寸错配。实际应用中，该模块可覆盖绝大多数低压直流设备的电压转换需求，比如将车载12V电压转换为5V给USB外设供电，将24V工业控制电压转换为3.3V给微控制器与传感器供电，将锂电池组的可变电压转换为稳定的固定电压给后级电路供电，宽输入电压范围让它可以适配多种不同的供电场景，无需针对不同输入源更换不同的转换模块，能有效降低物料选型的种类，减少BOM表的物料管理成本。

　　模块的低静态电流特性，让它在电池供电的休眠待机场景下不会产生过多的功耗损耗，比如户外部署的温湿度传感节点，采用锂电池搭配该模块供电时，休眠状态下的电流损耗极小，可大幅延长电池的更换周期，减少后期设备维护的工作量。短路保护功能则可以避免后级电路短路时烧坏模块本身与前级供电电源，提升整个电路系统的可靠性，在DIY项目试制阶段，即使出现接线错误的情况，也能降低器件损坏的概率，减少调试阶段的物料损耗。在进行结构设计时，需要注意模块的发热区域主要集中在功率电感与主控芯片位置，若在密闭外壳内使用，建议在对应位置预留散热孔或考虑加装小型散热片，避免长时间大电流输出时温度过高影响模块的输出稳定性与使用寿命，模型中准确还原了发热器件的位置与高度，可直接在结构设计阶段对应规划散热结构的位置，无需后期打样后再调整设计。
